Füllstandssensoren
R-Serie
Artikel Nr. NMRRadarsensoren zur Füllstandsmessung
Radarsensor zur kontinuierlichen berührungslosen Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und Schüttgütern
Beschreibung
Für anspruchsvolle Anwendungen
- Neuste FMCW-Radartechnik mit 63 GHz
- Unempfindlich gegen Gas, Druck, Nebel oder Temperaturschwankungen
- Kompatibel mit allen NivuMaster Varianten
- Messung durch Kunststoffbehälter
- Kompakt und einfach zu installieren
- Robustes und überflutungssicheres IP68-Gehäuse
- ATEX-Zulassung für Zone 0/1
Der neue R-Sensor ist ein Radarsensor zur kontinuierlichen berührungslosen Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und Schüttgütern.
Die Messung wird nicht durch wechseln-de Medien,Temperaturänderungen,
Gasüberlagerungen oder Dämpfe beeinträchtigt. Der Radarsensor arbeitet mit der neusten 63 GHz FMCW-Technik, die gegenüber gepulsten Radarverfah-ren mehrere Vorteile mit sich bringt:
- Bessere Ortsauflösung
- Größerer Dynamikbereich
- Zuverlässigere Oberflächenerfassung
Der R-Sensor ist kompatibel mit allen NivuMaster Varianten.

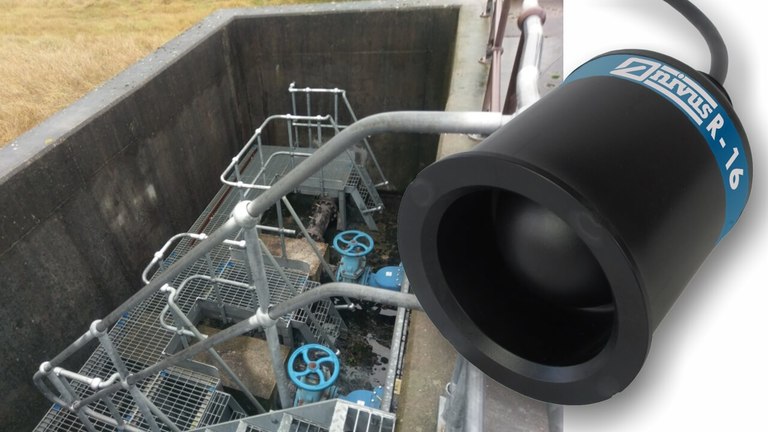

Daher können bestehende Geräteparks nach einem Update der Firmware problemlos nachgerüstet werden. Die R-Serie-Sensoren liefern genaue Messwerte in geschlossenen Tanks oder im Freien (z. B. Dämme, Flüsse etc.). Eine geringe Blockdistanz und der kleine Abstrahlwinkel ermöglichen eine zuverlässige Messung auch bei beengten Platzverhältnissen.
Technische Daten
| Allgemein | |
|---|---|
| Kompatibilität | Für die folgenden NivuMaster-Geräte ist ein Firmware-Update möglich: NivuMaster ab Version 7.50, NivuMaster L-2 ab Version 2.10 |
| Kabelverlängerung | 3-adrig geschirmt (z.B. 3 x 0,75 mm geschirmt) |
| Funkzulassung | EN302-729:2016 (Level Probing Radar) |
| Anschlussgewinde | 1“ BSP/NPT |
| Gehäusematerial | Valox 357U |
| Abmessungen | 130 x 90 mm |
| Gewicht | 1,1 kg |
| Spannungsversorgung | 28 V DC max. |
| Stromaufnahme | 0,6 W typisch |
| Kabelaußendurchmesser | 8,1 mm |
| Kabeltypen | 3 x 0,5 mm geschirmt |
| Kabellängen | 5/10/20/30/50/100 m |
| Einsatztemperatur | - 40 °C … + 80 °C |
| Schutzart | IP68 / NEMA 6P |
| Auflösung | ± 1 mm |
| Messunsicherheit | ± 2 mm |
| Messbereich | R8/R8z: 0,077 - 8 m R16/R16z: 0,077 - 16 m |
| Messfrequenz | 63 GHz / V-Band |
| Messprinzip | FMCW Radar |
Technische Änderungen vorbehalten.
