Hydraulische Durchflussmessung

HydraulicCalculator Plus

Artikel Nr. HCP

Durchflussrechner zur Berechnung von Abschlagmengen nach DWA A111

Beschreibung

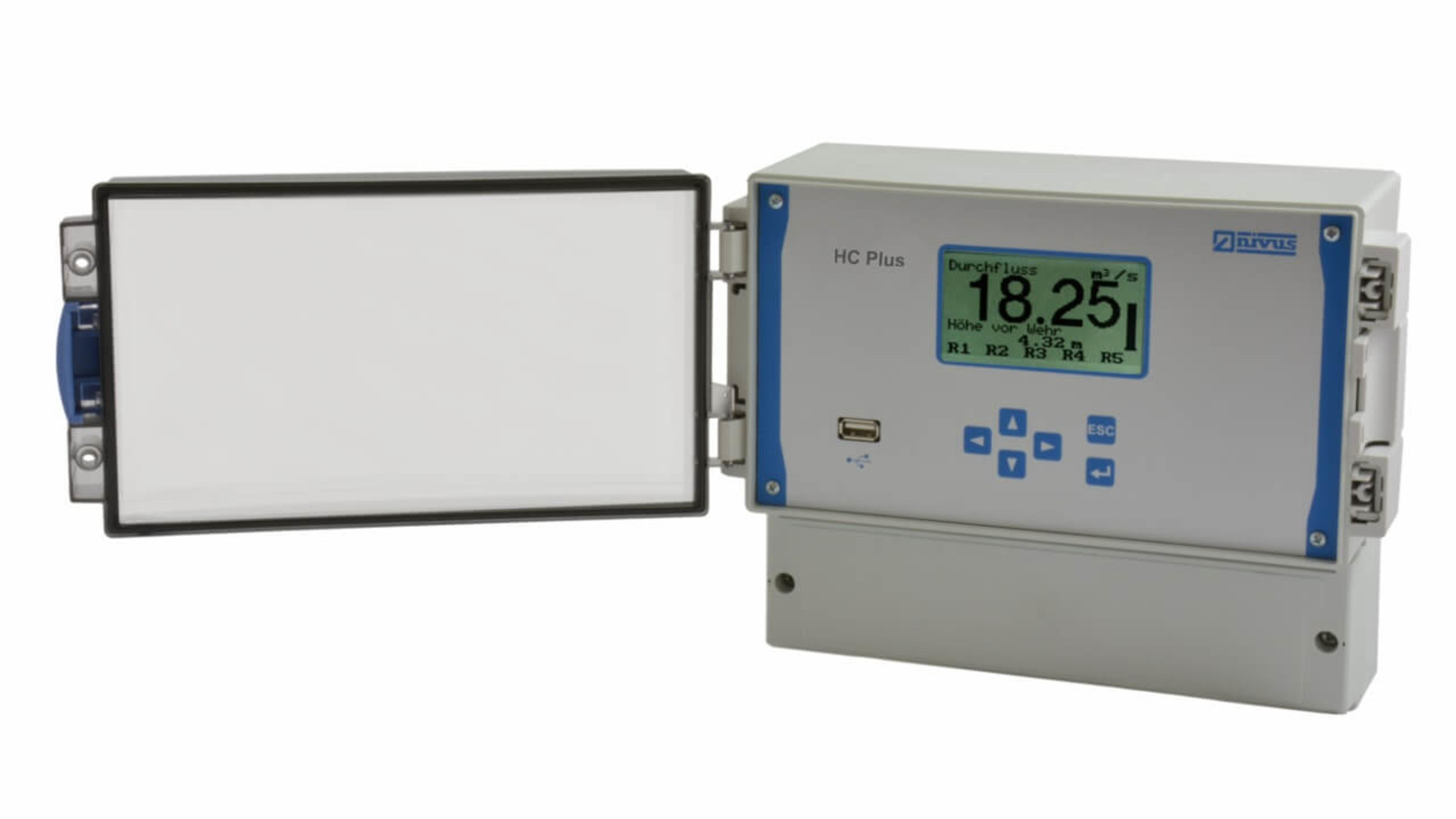

HydraulicCalculator Plus

Durchflussrechner zur Berechnung von Abschlagmengen nach DWA A111 an rückstaubehafteten oder tangential angeströmten Schwellen oder Wehren sowie Sonderbauwerken.

  • Implementierte Berechnungen nach DWA A111
  • Direkter Anschluss von 2- und 3-Leiter-Sensoren möglich
  • Ex Zone 1 (Option)
  • Komfortable menügeführte Bedienung
  • Großes Grafikdisplay mit Bargraph 128 x 64 Pixel

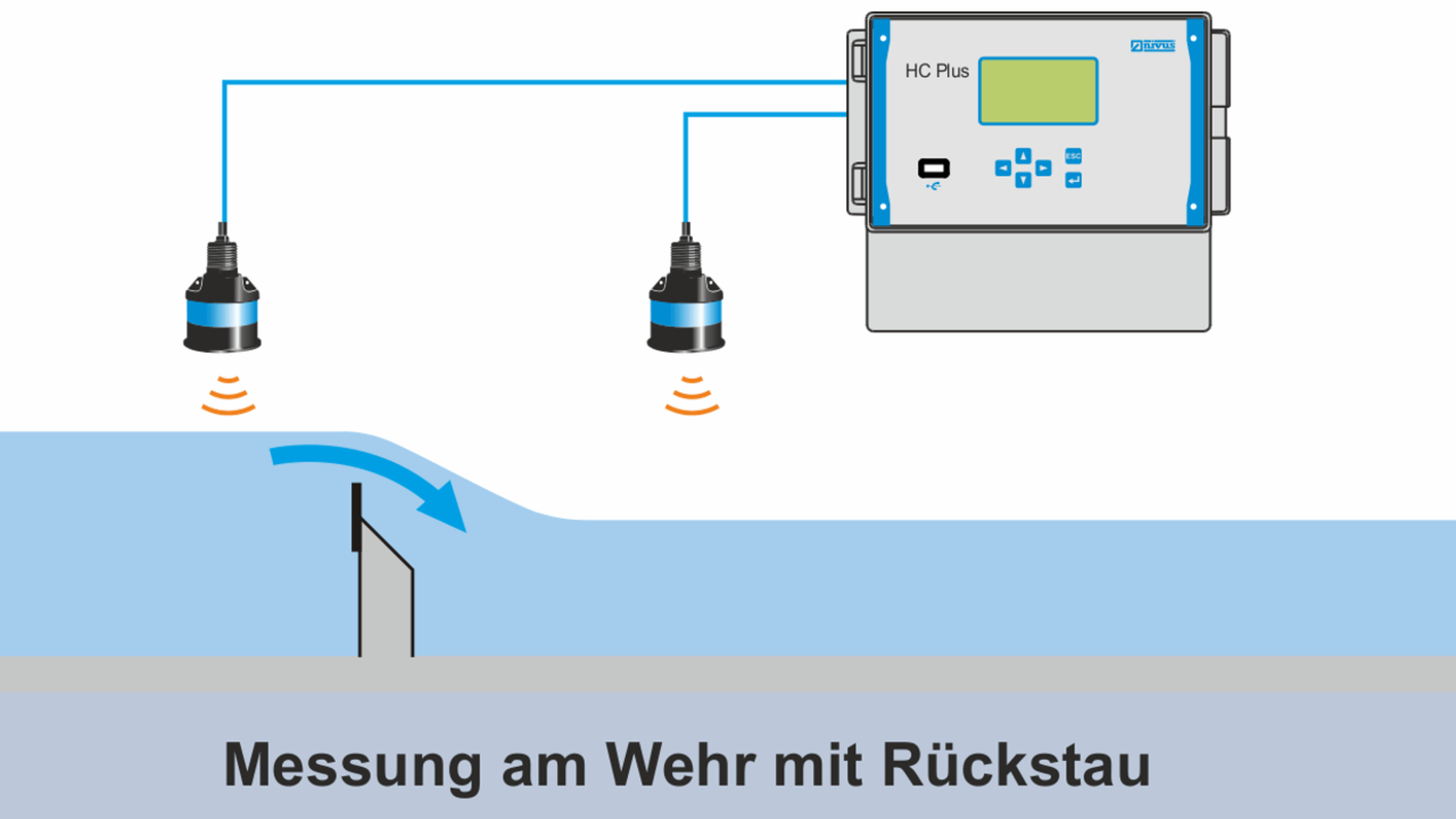

Der HydraulicCalculator Plus verfügt über integrierte, DWA-konforme Berech­nungsalgorithmen zur Kalkula­tion von Abschlagmengen an Streich­wehren oder rückstau­behafteten Wehren und kompensiert die bei Berechnungen der Abschlagmengen­mes­sungen nach Poleni auftretenden hydraulischen Berechnungsfehler.

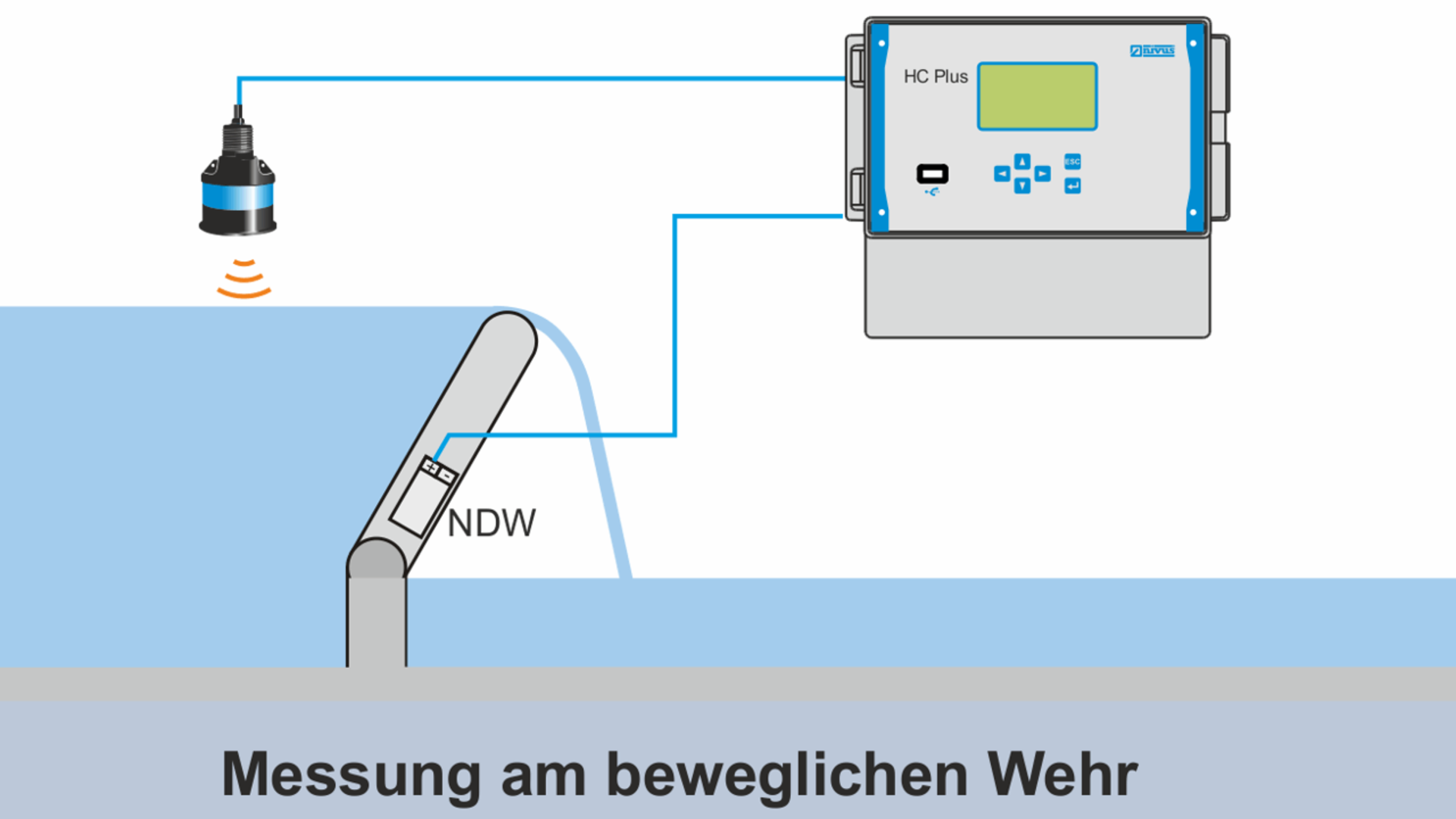

Ergänzende Berechnungsmethoden wie Schlitzausflüsse mit oder ohne Rück­stau, Ausfluss unter Schiebern, Stau­ziel­korrekturen an Wehrklappen etc. runden das Leistungsprofil ab.
Die eigensichere Speisung von Ex-Zone 1 fähigen 2-Leiter-Sensoren (wie z.B. i-Serie und NivuBar Plus) wurde
ebenso wie 2 Analogausgänge und 5 Relais in den HydraulicCalculator Plus integriert.
Die Programmierung erfolgt komfortabel mittels 6 Tasten im menügeführten Dialog mittels einem großen, hinter­grund­be­leuchteten Grafikdisplay.
Eine unkomplizierte Auswahl der berechnungsrelevanten Parameter ist genauso selbstverständlich wie die implementierten Diagnosetools für
Ein- und Ausgänge, Messumformer­status, Parameteränderungen etc.
Die Anzeige aller erforderlichen Mess- und Berechnungswerte erfolgt in gut sichtbaren Ziffernwerten und wahlweise auch parallel als Bargraph.

Technische Daten
Allgemein

Technische Änderungen vorbehalten.
