Czujniki przepływu

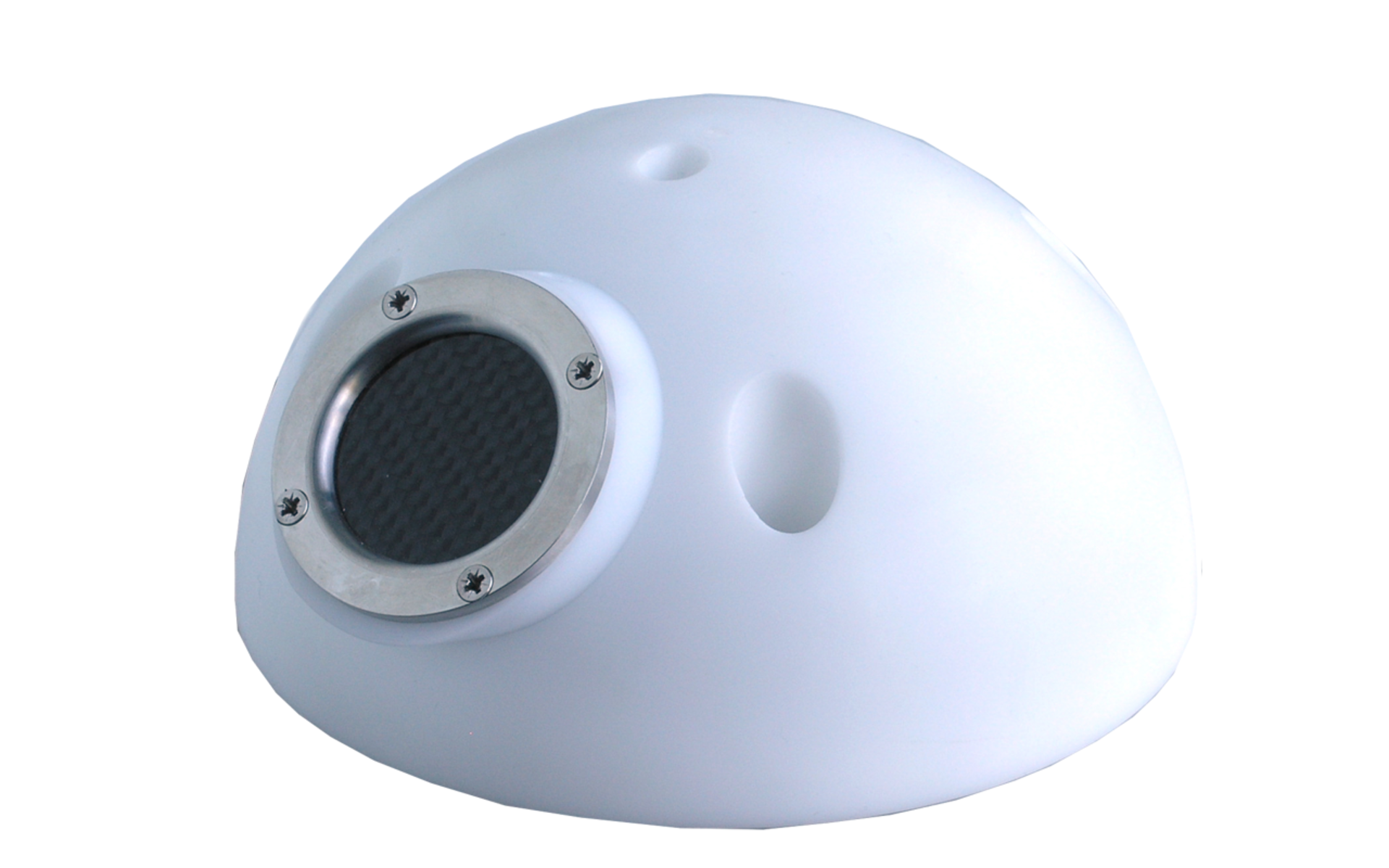

Czujnik NOS (półkulisty i kulisty) transit time

Część numer NOS-VX0B

do pomiaru w kanałach o różnych geometriach

Czujniki kompatybilne z przetwornikiem NivuFlow 650. Służy do pomiarów w kanałach otwartych za pomocą metody Transit Time. Gówne aplikacje w jakich wykorzystuje się ten system pomiarowy to wody procesowe (elektrownie, przemysł), wody powierchniowe (np. rzeki), inne kanały wodne.

  • czujnik transit time do łączenia z przetwornikiem NivuFlow 650
  • hydrometria o najwyższej dokładności
  • pomiar w czystej i lekko zabrudzonej wodzie
  • możliwość podłączenia do 8 ścieżek pomiarowych zgodnie z normą IEC 60041 (ASME PTC 18)
  • pomiar w kanałach otwartych oraz wodach powierzchniowych płynących
  • odporny materiał wykonania czujnika do montażu w różnych warunkach
  • 100 m - maksymalna długość odcinka kabla między czujnikiem a adapterem (puszka podł.)

Czujniki półkoliste i kuliste NOS są częścią systemu pomiarowego oraz rejestracji danych pomiarowych. Mogą być wykorzystywane w mediach czystych lub lekko zanieczyszczonych, w kanałach z pełnym lub niepełnym wypełnieniem o różnych wymiarach i geometrii.

Standardowe zastosowanie



  • gotowy system pomiarowy wód powierzchniowych i innych kanałów wodnych
  • systemy melioracyjne
  • dopływu i odpływy wód chłodniczych i cyrkulacyjnych
  • odpływy WWTP
  • badanie infiltracji lub przecieków
  • Systemy przemysłowe
  • ... i wiele innych





Specyfikacja techniczna
Metoda pomiarowa ultradźwiękowa transit time
Niepewność pomiarowa prędkość przepływu (v średnia) ± 0.1 % niepewności pomiarowej dla danej ścieżki
Częstotliwość pomiarowa 0,9 – 1,2 MHz
Klasa ochrony IP68
Temperatura pracy od -10 °C do +50 °C
Temperatura przechowywania od-20 °C do +60 °C
Dopuszczalne ciśnienie pracy maks. 1 bar
Dostępna długość kabli 10/15/20/30/50/100 m kabel z zarobioną końcówką, z wtyczką z mołżiwością podłączenia pod wodą
Waga (korpus czujnika) ok. 1000 g
Medium - materiały kontaktowe POM, węgiel, stal nierdzewna

Specyfikacja tematu wymaga zmian.

Technical Instructions for Transit Time Sensors

Installation Instructions for Transit Time Sensors
