Medición de descarga

Redes de canales - Instalaciones de tratamiento de aguas fluviales


Aplicación

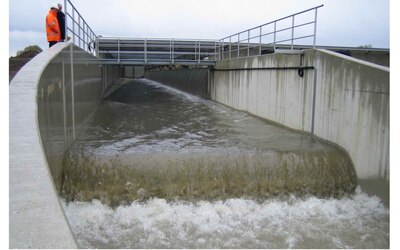

  • Canal rectangular de 6 m de ancho.
  • Semilleno.
  • Rebose simultáneo de distintas cámaras a un canal común.
  • Sección de agua laminar corriente arriba del punto de medición.

Definición de tareas

  • Detección de volúmenes de rebose al recipiente.
  • Las lecturas se deben transmitir al sistema de control a través de salidas analógicas y digitales.
  • Alta precisión a distintos niveles de rebose por cámara.

Solución

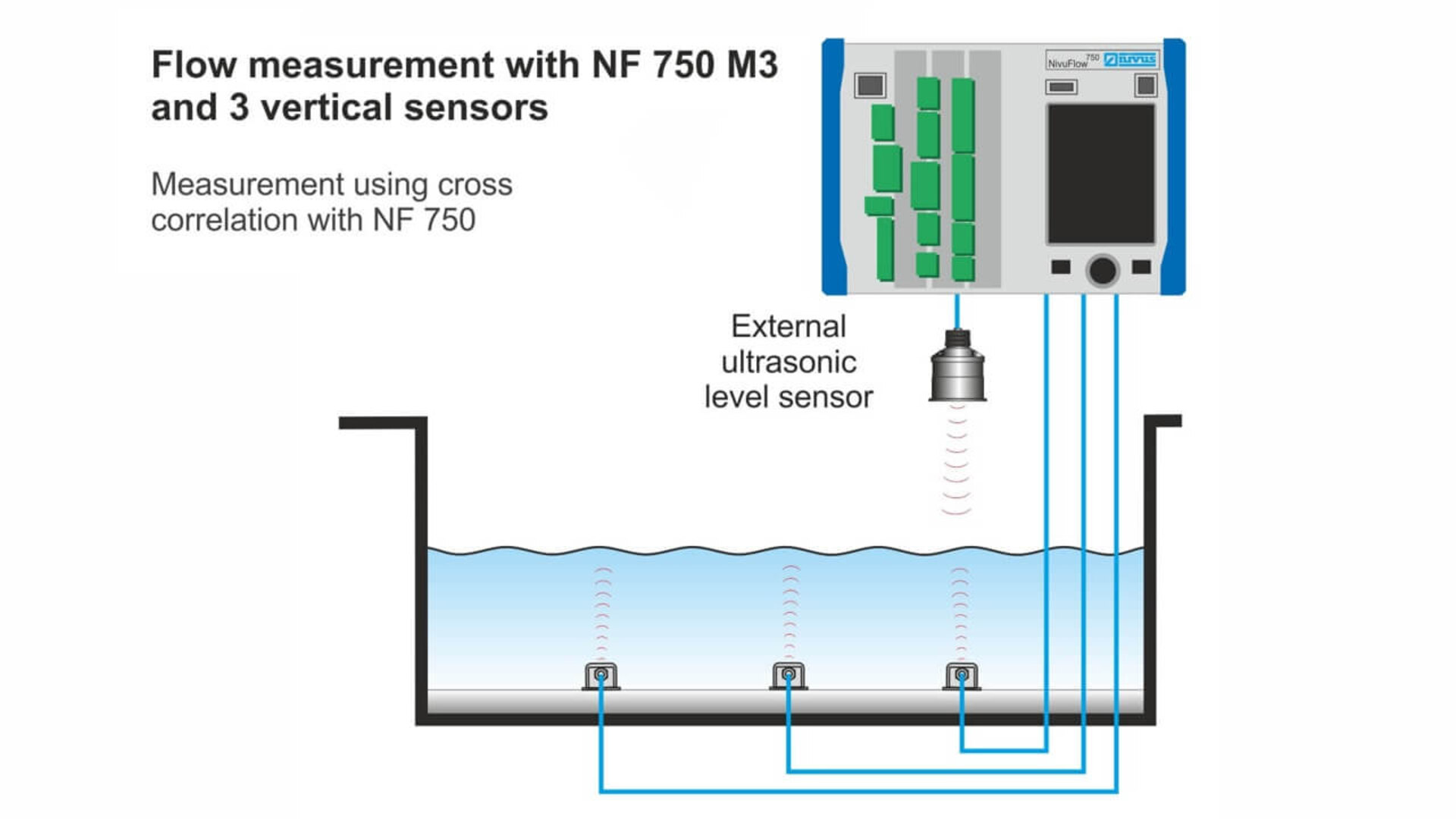

  • Sistema de medición basado en la tecnología de correlación del tipo OCM Pro que ofrece la mayor dinámica y precisión de medición. Al utilizar 3 sensores simultáneamente es posible detectar y considerar las condiciones de caudal asimétrico existentes.
  • Los sensores se instalaron en el fondo del canal. Las láminas protectoras de metal evitan que los sensores se dañen.

Ventajas

  • Bajos costos de instalación.
  • Cumple con las precisiones requeridas mediante el uso de 3 sensores de velocidad.
  • No necesita mantenimiento.

Productos utilizados
