Application

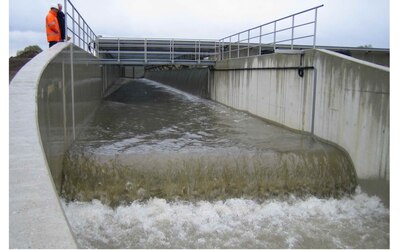

• Canal rectangulaire en béton, largeur 6 m
• Remplissage partiel
• Déversement simultané de plusieurs chambres dans un canal collectif
• Parcours de tranquilisation en amont de la mesure

Données de mon application

• Acquisition du débit déversé vers le milieu récepteur
• Les valeurs mesurées doivent être restituées, via sorties analogiques et numériques, au système de pilotage
• Grande précision requise pour chaque chambre en dépit d´un débit déversé variable

Solution

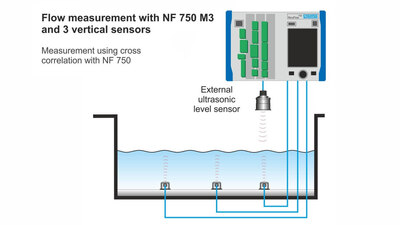

• Une mesure par corrélation croisée de type OCM Pro, procédé doté d´une très grande dynamique de mesure et de précision, a été installée. La mise en oeuvre simultanément de 3 capteurs de vitesse permet l´acquisition et la prise en compte des écoulements asymétriques régnants.
• Les capteurs ont été installés sur le radier du canal, les câbles protégés par des tôles.
