Débitmètre

NivuFlow 750

Réf. article NF7

Mesure du débit avec la technologie de corrélation croisée

Pour mesures de débit par ultrasons en milieux peu à fortement chargés en conduites et canaux pleins ou partiellement pleins. Résultats optimaux même en conditions difficiles.

[Translate to Francais:] IoT ready NivuFlow 750

Schnelle und einfache Durchflussmessung - NivuFlow 750

Instrumentation de mesure de débit à la pointe de la technique

Très grande précision de mesure via le procédé par corrélation croisée - ultrasons
Également adapté pour des applications extrêmes
Mesure en temps réel du profil de vitesse d’écoulement
Jusqu’à 32 vitesses individuelles par capteur
Modèles de débit intégrés, élaborés sur une base scientifique
Connectivité mondiale pour la mise en service, la maintenance, la transmission de données et le SAV
Nombreuses fonctions de diagnostic pour une mise en service et une maintenance fiables et rapides
Autosurveillance et autodiagnostic avec sortie d’état selon Namur NE 107
Mode cyclique pour mesures autonomes
Regroupement de plusieurs points de mesure partiels avec différents procédés de mesure dans le cadre d’une mesure globale

Innovation, fiabilité et extrême précision

L’instrumentation NivuFlow 750 est un système de mesure fixe pour la mesure et la régulation continues du débit de milieux peu chargés ou fortement chargés, de compositions très diverses.

Il est mis en œuvre sur des canaux et conduites partiellement ou entièrement remplis, de géométries et dimensions très variées. Le convertisseur de mesure peut mesurer en parallèle sur 3 sites de mesure avec 81 capteurs de vitesse d’écoulement au maximum.

Applications typiques

Réseaux d’assainissement
stations d’épuration
déversoirs
ouvrages de décharge
réseaux d’eaux usées industrielles
conduites de recirculation
conduites de boues de recyclage
comptage des eaux traitées
ouvrages de déversement
etc.

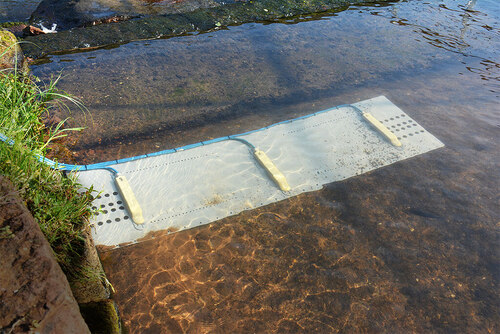

Un capteur adapté à chaque application

Pour la mesure de la vitesse d’écoulement et de la hauteur d’écoulement dans de très petits canaux et conduites pouvant aller jusqu’à plusieurs mètres, nous proposons un grand choix de capteurs : capteurs de vitesse d’écoulement avec et sans mesure de hauteur d’écoulement intégrée ainsi que des capteurs de hauteur à ultrasons aériens.

Les capteurs à haute résistance en PEEK avec plaques de montage Hastelloy ou en titane et les câbles isolés FEP résistent même aux milieux très agressifs et corrosifs.

Vos avantages

Parfaite stabilité du zéro et aucune dérive des capteurs
Facile à installer grâce à des accessoires de montage parfaitement optimisés
Montage possible dans les conditions de process
Différents modèles de capteurs offrent la solution idéale pour chaque application
Transmission de signal numérique pour une connexion sans interférence sur de longues distances
Agrément Ex zone 1

Exemples d’application

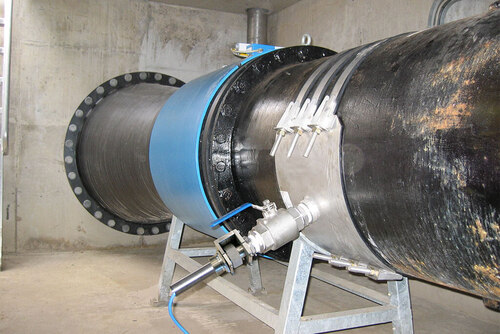

Stations de pompage

Installation simple et rapide sur tous les matériaux de conduites
Aucune découpe ni aucun démontage des conduites existantes
Mesure sûre et précise des milieux légèrement chargés ou des boues

Manchette de mesure

Mesure et régulation des volumes transférés dans les installations de traitement des eaux pluviales
Détection sûre et précise des écoulements nocturnes, des volumes par temps sec et par temps de pluie
Algorithmes de régulation intelligents pour la détection des crues, pour la fermeture rapide ainsi que pour la fonction d’évacuation libre et automatique
Intégration facile dans les systèmes de gestion des canalisations de niveau supérieur

Points de mesure pour le comptage

Équipement de points de mesure calibrés et certifiés pour le comptage, par exemple pour les rejets industriels

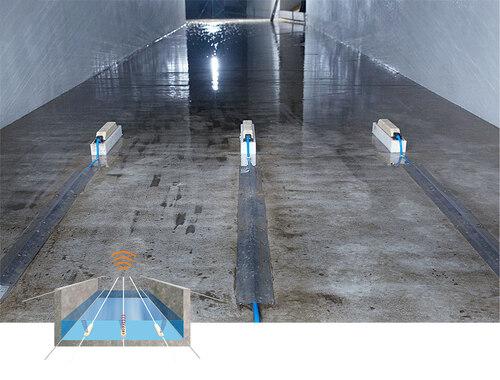

Systèmes multicordes de grande précision comprenant au maximum 288 vitesses d’écoulement individuelles positionnées avec précision dans le profil d’écoulement
Parfaite stabilité du zéro et aucune dérive du système de mesure, sans aucune incidence des biofilms, des films gras, etc.

Multiples points de mesure

Combinaison de différents procédés de mesure sur des sites de mesure complexes
Pour une multitude de points de mesure
Possibilité d’intégrer jusqu’à 81 capteurs de vitesse d’écoulement
Couplage Modbus de tous les transmetteurs NivuFlow

Nivu Flow 750 - convertisseur universel

La commande intuitive à une main et l’écran couleur lumineux permettent une mise en service rapide, simple et économique sur site. Il n’est pas nécessaire d’utiliser des appareils d’acquisition ou des logiciels supplémentaires. De nouveaux algorithmes hydrauliques intégrés permettent une détermination des débits encore plus précise, plus stable et absolument fiable, même dans des conditions de mesure difficiles.

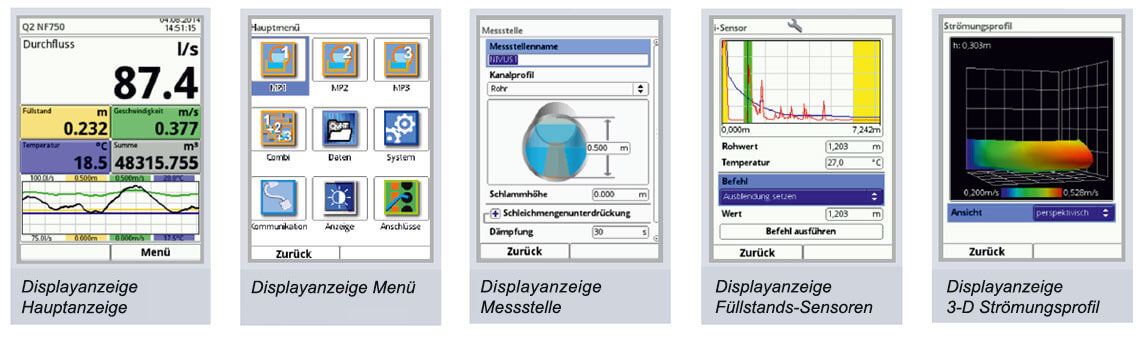

Le profil d’écoulement en 3D est calculé en temps réel et affiché de manière reproductible et contrôlable dans le convertisseur. Des paramètres influents tels que la forme du canal, le régime d’écoulement et la rugosité de la paroi sont pris en compte dans le calcul du débit. Les régimes d’écoulement différés et les remous variables sont détectés de manière fiable et pris en compte dans le calcul.

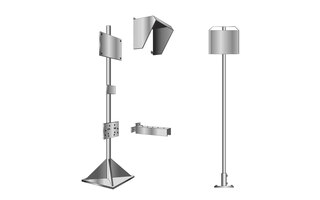

Outre la version compacte du boîtier rail DIN, nous proposons un boîtier terrain protégé contre les intempéries jusqu’à IP68, offrant un espace de connexion suffisant pour une installation à l’extérieur.

Surveillance des capteurs et autodiagnostic

Un algorithme d’évaluation intégré et entièrement automatique permet de vérifier en continu les éventuels besoins de maintenance ou la nécessité d’un contrôle de l’instrumentation.

Un diagnostic et une évaluation de l’état conformes à la norme Namur NE 107 fournissent des informations à l’exploitant concernant les besoins de maintenance, l’usure, l’endommagement ou la destruction d’un capteur, ainsi que tout ensevelissement ou ensablement du point de mesure.

Les états des capteurs classés selon le protocole Namur NE 107 sont représentés sur l’écran graphique à l’aide d’une représentation avec un code couleur clair et de symboles définis par Namur. Ils peuvent être transmis via Modbus, un modem intégré et un système de gestion des alarmes, ainsi que via des sorties de signalisation de défaut.

Capteur fonctionnel

Mesure fiable et conforme aux spécifications

Maintenance nécessaire

Fonctionnement inhabituel du capteur (encrassement, perturbations devant le capteur)
La mesure fonctionne, mais doit être contrôlée

Capteur hors spécifications

Usure/ensevelissement
Endommagement du capteur
Risque de défaillance de la mesure

Capteur non fonctionnel

Dommages mécaniques du capteur
Dommages électroniques
Usure importante
Destruction du capteur

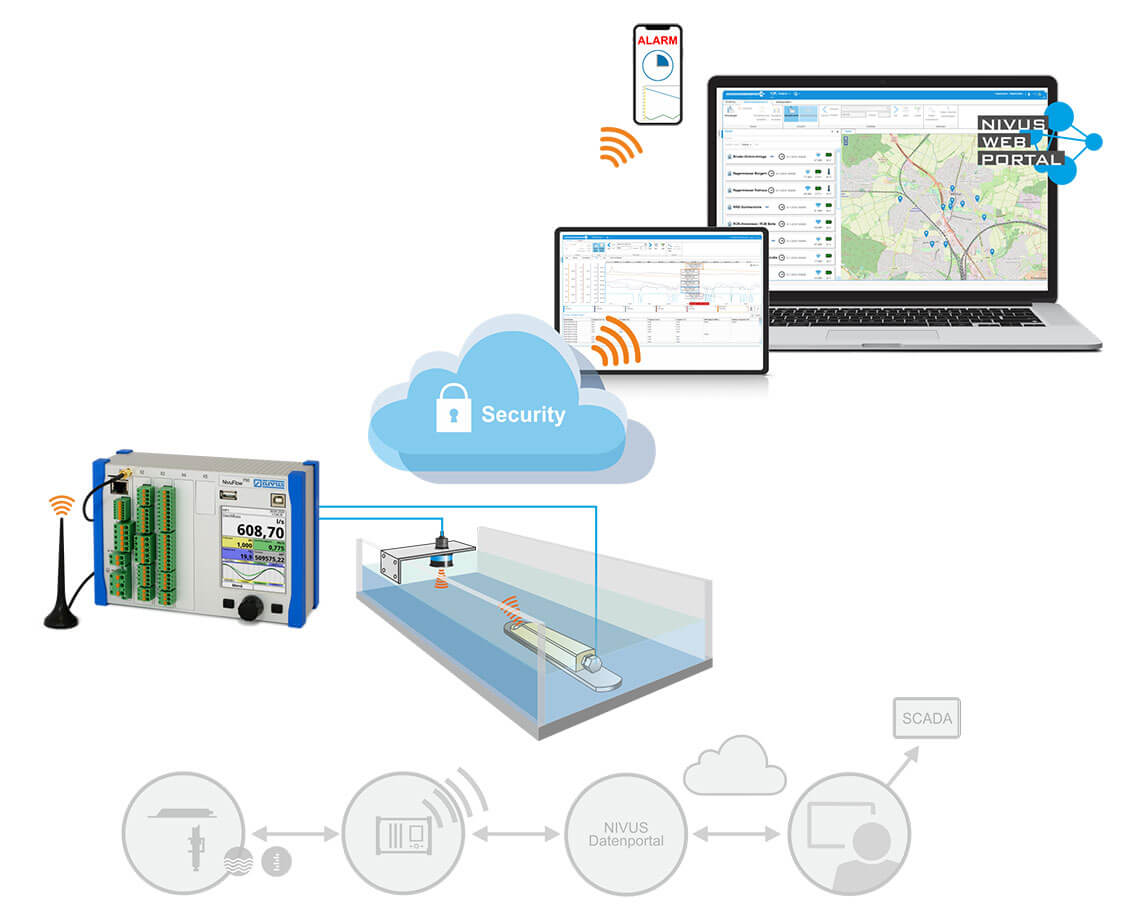

Mesure de débit IoT-Ready

Enregistreur de données intégré pour une sécurité élevée des données et une grande capacité de stockage
Les données sauvegardées peuvent être lues à tout moment grâce à une connectivité mondiale intégrée
Commande et paramétrage en ligne (Remote Control)
Télédiagnostic rapide et détaillé de l’ensemble du point de mesure

Généralités
Tension d´alimentation	100...240 V AC, -15 % / +10 %, 47...63 Hz ou 10...35 V DC
Raccordement de l’alimentation électrique	AC : bornier à ressort enfiché et vissé DC/DL : bornier à ressort enfiché
Puissance électrique maximale	AC: 30 VA DC: 20 W
Consommation électrique typique	1x POA-VxU1 + 1x i-Sensor + 1 Relay energised + 1x iXT 230 V AC : 14 VA / 6,8 W 24 V DC : 6,2 W
Boîtier	Rail DIN Matériau : aluminium et plastique Poids : env. 1 300 g Boîtier de terrain Matériau : polyamide PA / polycarbonate PC Poids : env. 4.000 g (y compris NF750 et iXT0 211)
Degré de protection	Rail DIN IP20 Boîtier de terrain IP67 (option IP68)
Conditions de fonctionnement	Classe de protection I Surtension Catégorie II Degré de pollution 2
Altitude de fonctionnement	Unité AC pour une utilisation à des altitudes allant jusqu'à 3000 m au-dessus du niveau de la mer. Pour les tensions de relais >150 V, l'utilisation est limitée à des altitudes allant jusqu'à max. 2000 m au-dessus du niveau de la mer (unités AC et DC)
Température de service	DC: -20...+70 °C AC: -20...+65 °C
Température de stockage	-30°C ... +80°C
Température ambiante maximale pour l’installation et le fonctionnement	+50 °C
Humidité maxi	80%, non condensée
Afficheur	Écran graphique couleur TFT lisible à la lumière du jour 240x320 pixels 65536 couleurs
Paramétrage / Programmation	Commande par menu à l'aide d'un bouton rotatif et de deux touches de fonction, en anglais, allemand, français, italien, espagnol, portugais, suédois, danois, finnois, polonais, hongrois, roumain, tchèque, russe, coréen et chinois.
Connexion	Généralités : Bornier à ressort enfiché Alimentation en courant alternatif : Branché et vissé sur le bloc de jonction à ressort
Entrées	1x 4...20 mA pour niveau externe (sonde 2 fils) 1x 4...20 mA pour niveau externe (sonde 2 fils ; HART) 1x RxTx-Bus pour capteur actif air-ultrasons NIVUS (OCL) 1x (uniquement pour Type S1/G1), 4x (uniquement pour Type SR/GR) ou 7x (uniquement pour Type M3/G3/M9/G9) 0/4...20 mA avec résolution 12 bits pour niveau externe, consigne de régulation externe et stockage de données d'appareils externes, précision±0. 4 % de la plage de valeurs mesurées (20 mA), charge 91 Ohm 2x (uniquement pour le type S1/G1), 7x (uniquement pour le type SR/GR) ou 10x (uniquement pour le type M3/G3/M9/G9) entrée numérique 1x (uniquement pour le type S1/G1/SR/GR), 1...3x (uniquement pour le type M3/G3) ou 3x (uniquement pour le type M9/G9) capteurs de vitesse (POA, CS2 ou EBM + CSM) ou iXT ou MPX connectables
Sorties	2x (uniquement pour le type S1/G1) ou 4x (uniquement pour le type SR/GR/M3/G3/M9/G9) 0/4...20 mA, charge 500 Ohm, résolution 12 bits, précision meilleure que ±0,1 % à 20 °C (meilleure que ±0,4 % à -20...+70 °C) 1x relais bistable (SPDT) (uniquement pour le type S1/G1/SR/GR), chargeable jusqu'à 230 V AC / 2 A (cos j 0. 9), courant de commutation minimal 100 mA 1x (uniquement pour le type S1/G1), 4x (uniquement pour le type SR/GR) ou 6x (uniquement pour le type M3/G3/M9/G9) relais (SPDT), chargeable jusqu'à 230 V AC / 2 A (cos j 0.9), courant de commutation minimal 10 mA
Régulateur	1x régulateur à 3 niveaux, commande de fermeture rapide, position du tiroir réglable en cas d'erreur (régulateur disponible uniquement pour les types SR/GR/M3/G3/M9/G9)
Mémoire de données	Interne 1,0 Go, pour le paramétrage/la programmation et la sauvegarde des mesures pour environ 570 000 ensembles de données (horodatage) ; peut être lu via une clé USB située sur la face avant.
Cycle d'enregistrement	30 secondes à 15 minutes
Communication	Modbus TCP via les réseaux (LAN/WAN) Modbus RTU via RS485 ou RS232 SMTP/FTP/HTTP 2G/3G/4G via le modem de communication radio intégré (uniquement pour les types G1/GR/G3/G9)
