Capteurs de débit

Capteur cylindrique CS2 (Profileur ultrasonore de vitesse)

Réf. article CS2-V1

Grande plage de mesure pour hauteurs d'eau jusqu´à 4 m

Capteurs ultrasoniques pour mesure de débit avec très grande précision dans des milieux faiblement à très chargés. Pour un montage sur conduites jusqu´au DN 5000.

Description
  • Liaison insensible aux parasites sur de longues distance grâce à la transmission numérique du signal
  • Possibilité aisée d'allonger le câble standard
  • Point zéro stable et sans divergence
  • Mesures en milieux très chargés ou abrasifs

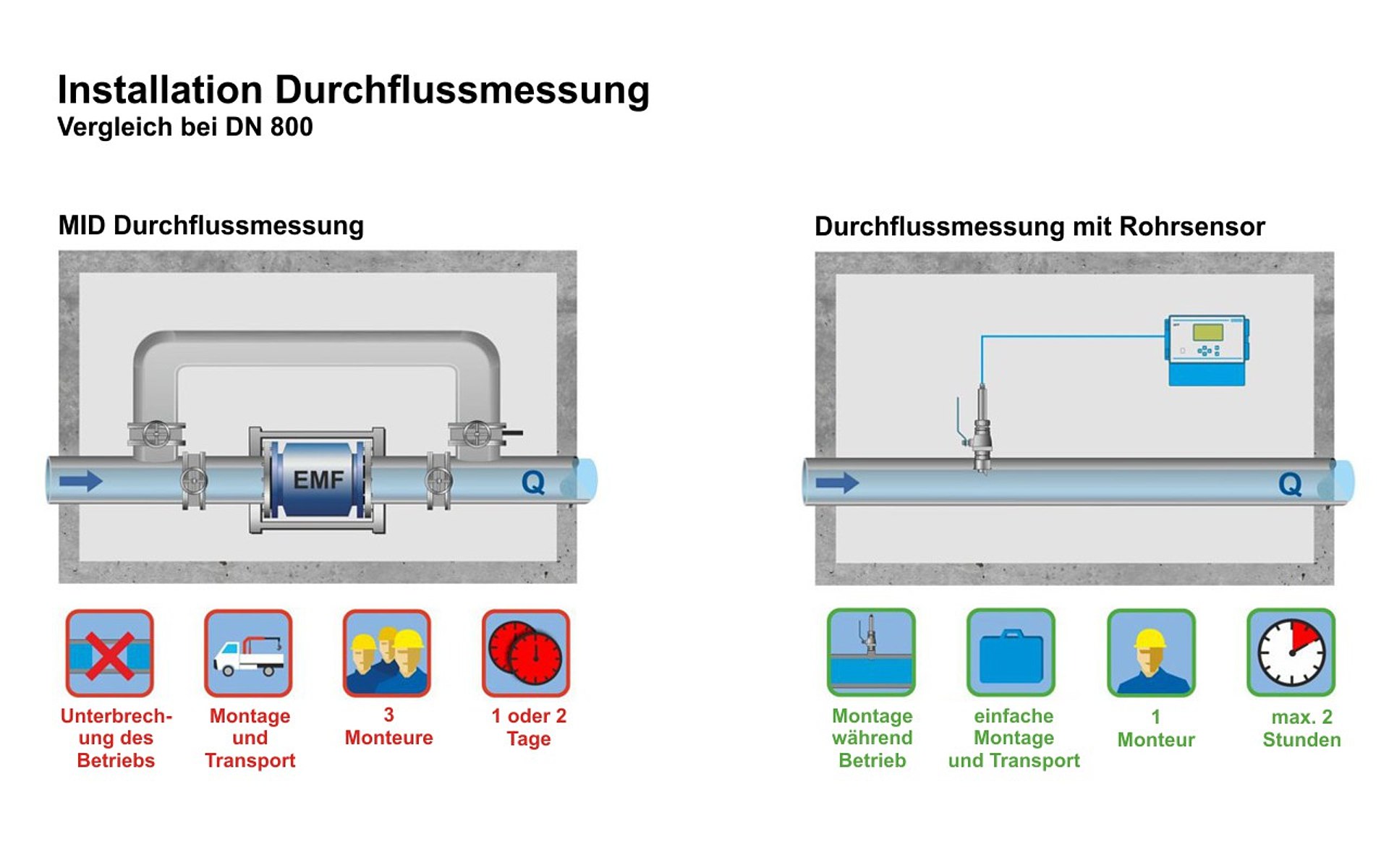

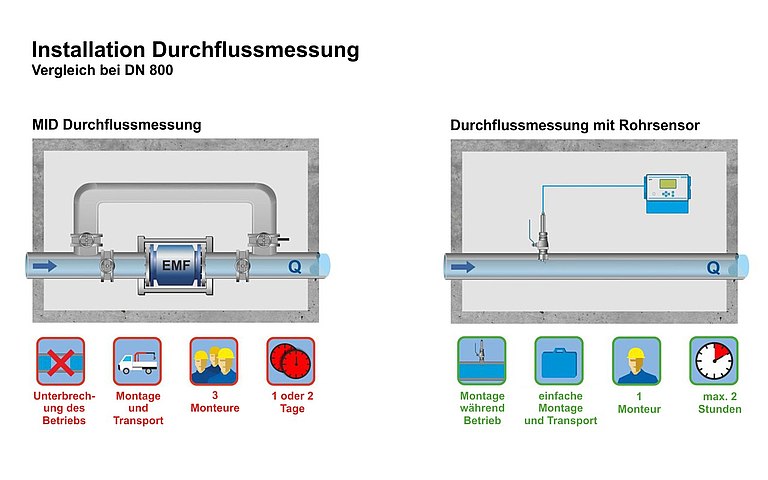

  • Installation aisée sans équipement additionnel et accessoires de montage disponibles
  • Installation en conditions de processus possible
  • Convient à tous types de sections
  • Convient particulièrement pour sections à partir de DN1000

Le capteur de mesure de vitesse CS2 convient pour des mesures continues en milieux peu à fortement pollués. Les capteurs cylindriques sont conçus pour être installés sur l´extérieur des conduites. En combinaison avec un convertisseur de mesure, ex. NivuFlow 750, et une mesure externe de hauteur, ils constituent un système complet de mesure de débit.

Applications typiques pour le capteur cylindrique CS2

  • Réseaux: point de mesure de facturation, mesure de débit en sections importantes
  • Stations d´épuration : Entrée, Sortie, Sortie de bassin d´aération, Recirculation des boues, Recirculation, Traitement des boues, Sortie de fermenteur et dosage des floculents
  • Réseaux d´eaux usées industrielles
  • Et autres applications
Données techniques
Généralités
Plage de mesure

de −20 °C à +60 °C

Dérive du point zéro

stabilité absolue du point zéro

Précision de mesure

pour 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]

pour |V|>0,5 m/s: E_v=1 %

Plage de mesure

−100 cm/s à +600 cm/s

Modèle
  • Capteur à coin pour la fixation sur le fond du canal ou sur la paroi du canal

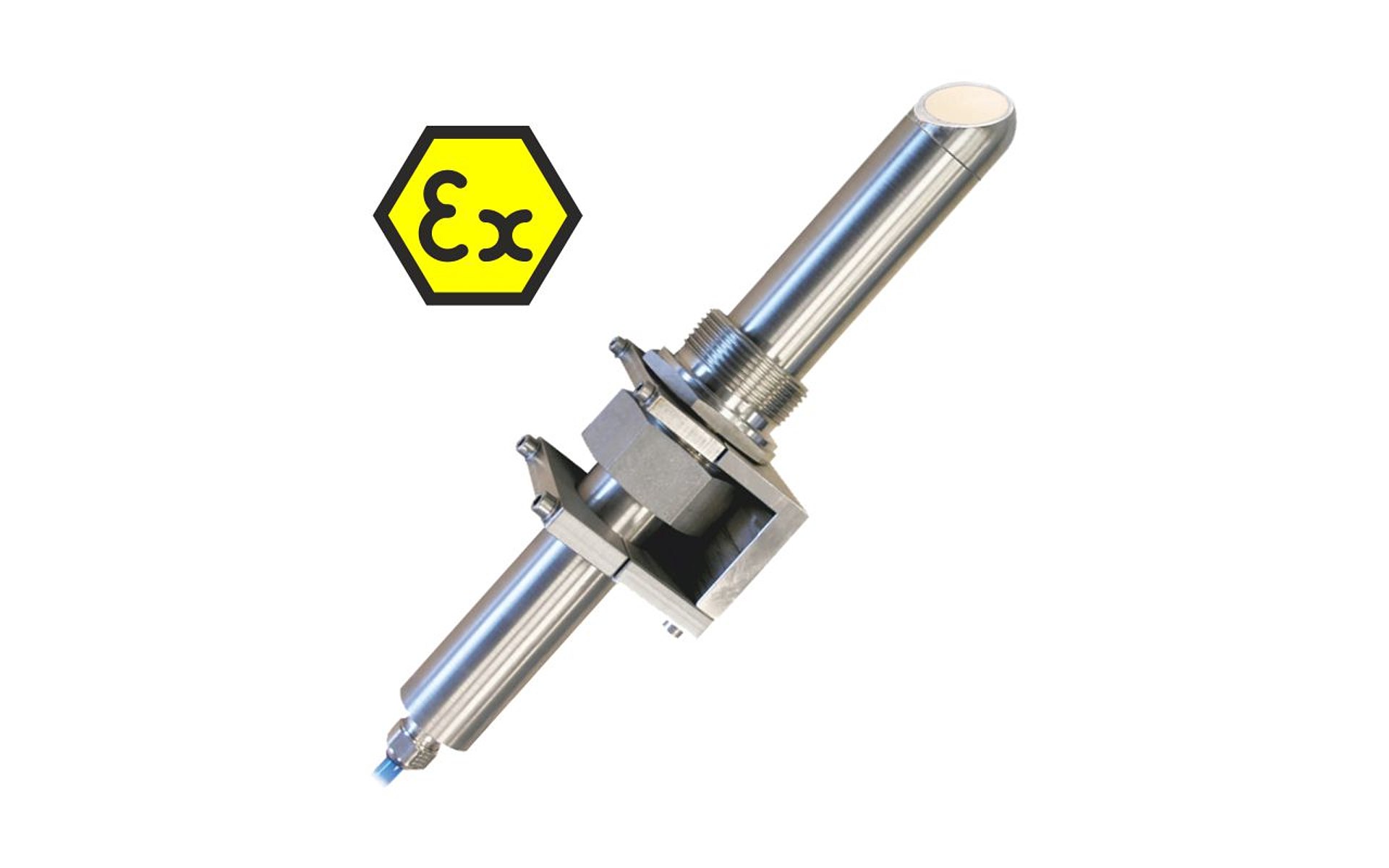

  • Capteur tubulaire pour le montage dans les tuyaux via une tubulure, un raccord de capteur et un élément de fixation
Fréquence de mesure

1 MHz

Principe de mesure

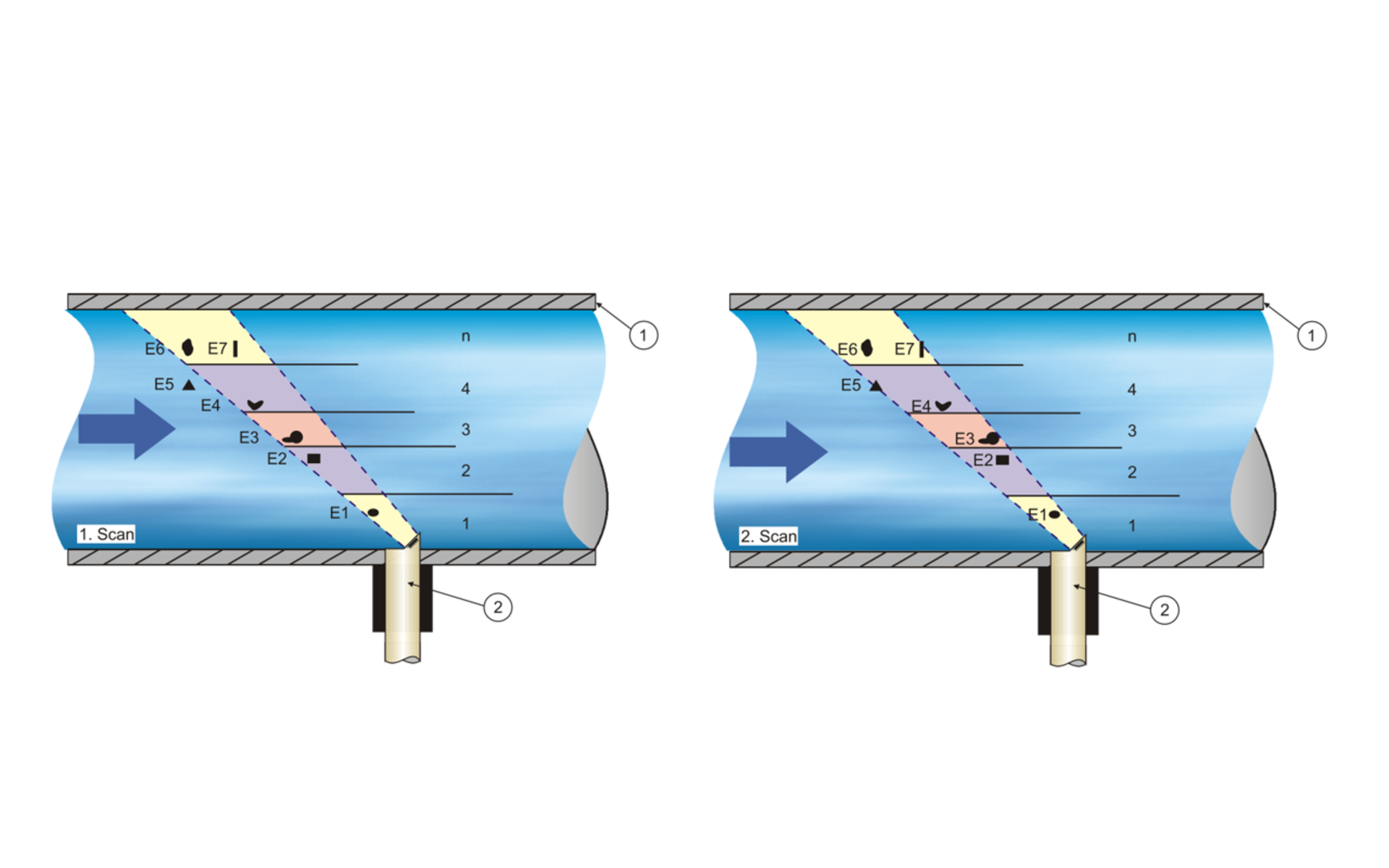

  • Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d´images (mesure de vitesse d´écoulement)
  • Temps de transit - ultrasons (mesure de hauteur)
Degré de protection

IP 68

Agrément Ex

II 2 G Ex ib IIB T4 Gb (ATEX)

Ex ib IIB T4 Gb (IECEX)

Température de service

-20 °C à +50 °C

-20 °C à +40 °C en utilisation en in zone Ex 1

Température de stockage

-30 °C à +70 °C

Pression de service

maxi. 4 bars (pour capteur combiné avec cellule de mesure de pression maxi. 1 bar)

Longueurs de câble

10/15/20/30/50/100 m préconfectionnés, rallongement possible sur demande

Types de câbles

LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 + PA 1,/2,5

Diamètre extérieur câble

8,4 mm ±0,25 mm

Connexion capteur

Extrémité de câble préconfectionnée pour connexion à l´NivuFlow 750

Types capteurs

Capteur de vitesse avec compensation de température

Matériaux en contact avec le milieu

Polyurethane, Acier inoxydable 1.4571, PPO GF30, PTFE,PA6 GF30

Option: capteurs résistants aux produits chimiques en PEEK, tube de gainage Hastelloy C-276; câble avec revêtement en FEP

Sous réserves de modifications techniques.
