Accessoires de montage pour capteurs de débit
Accessoires de montage capteurs cylindriques
Réf. article ZUB0Pour le montage rapide et aisé de capteurs cylindriques
Le matériel de montage permet une installation rapide et aisée de capteurs cylindriques sur différentes conduites. Toutes les pièces sont en acier inox 316 Ti.
![[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen](/fileadmin/_processed_/b/6/csm_Anbohrsattel-1_c703f6a3fa.png "[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen")
![[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen](/fileadmin/_processed_/f/8/csm_Anbohrsattel-2_1496836dcb.png "[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen")
![[Translate to Francais:] Beispiel: Anbohrsattel zur Installation ohne schweißen](/fileadmin/_processed_/1/f/csm_Anbohrsattel-3_bc65e30346.png "[Translate to Francais:] Beispiel: Anbohrsattel zur Installation ohne schweißen")
![[Translate to Francais:] Beispiel: Anbohrsattel-Installation neben defekten MID](/fileadmin/_processed_/6/1/csm_Anbohrsattel-5_115dd540ce.png "[Translate to Francais:] Beispiel: Anbohrsattel-Installation neben defekten MID")
![[Translate to Francais:] Anbohrplatte zur Installation von 1 ½“ Rohrsensoren an Beton oder HDPE-Rohren ab einer Rohrwandstärke von 8 cm](/fileadmin/_processed_/c/f/csm_Anbohrplatte_2a2b083fac.png "[Translate to Francais:] Anbohrplatte zur Installation von 1 ½“ Rohrsensoren an Beton oder HDPE-Rohren ab einer Rohrwandstärke von 8 cm")
![[Translate to Francais:] Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren](/fileadmin/_processed_/6/1/csm_Anschweissstutzen_3787fb360b.jpg "[Translate to Francais:] Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren")
![[Translate to Francais:] Beispiel: Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren](/fileadmin/_processed_/1/7/csm_Anschweissstutzen-2_bf04c4b25d.jpg "[Translate to Francais:] Beispiel: Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren")
![[Translate to Francais:] Kugelhahn zur einfachen Entfernung von Rohrsensoren für Wartungszwecke aus drucklosen Leitungen](/fileadmin/_processed_/3/c/csm_Kugelhahn-1_083d19aca7.png "[Translate to Francais:] Kugelhahn zur einfachen Entfernung von Rohrsensoren für Wartungszwecke aus drucklosen Leitungen")
![[Translate to Francais:] Ausfahrarmatur zum manuellen Aus- und Einfahren Rohrsensoren unter Prozessbedingungen](/fileadmin/_processed_/7/8/csm_Ausfahrarmatur-1_a7b71c6185.png "[Translate to Francais:] Ausfahrarmatur zum manuellen Aus- und Einfahren Rohrsensoren unter Prozessbedingungen")
![[Translate to Francais:] Bohrkrone zum Bohren ohne Kugelhahn](/fileadmin/_processed_/7/1/csm_Bohrkrone_210d79ca4b.png "[Translate to Francais:] Bohrkrone zum Bohren ohne Kugelhahn")
![[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen](/fileadmin/_processed_/b/6/csm_Anbohrsattel-1_11a1da4040.png "[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen")
![[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen](/fileadmin/_processed_/f/8/csm_Anbohrsattel-2_12e7b0f779.png "[Translate to Francais:] Anbohrsattel zur Installation von 1 ½“ Rohrsensoren ohne schweißen")
![[Translate to Francais:] Beispiel: Anbohrsattel zur Installation ohne schweißen](/fileadmin/_processed_/1/f/csm_Anbohrsattel-3_3ba3789255.png "[Translate to Francais:] Beispiel: Anbohrsattel zur Installation ohne schweißen")
![[Translate to Francais:] Beispiel: Anbohrsattel-Installation neben defekten MID](/fileadmin/_processed_/6/1/csm_Anbohrsattel-5_7c4bb80a58.png "[Translate to Francais:] Beispiel: Anbohrsattel-Installation neben defekten MID")
![[Translate to Francais:] Anbohrplatte zur Installation von 1 ½“ Rohrsensoren an Beton oder HDPE-Rohren ab einer Rohrwandstärke von 8 cm](/fileadmin/_processed_/c/f/csm_Anbohrplatte_798818c272.png "[Translate to Francais:] Anbohrplatte zur Installation von 1 ½“ Rohrsensoren an Beton oder HDPE-Rohren ab einer Rohrwandstärke von 8 cm")
![[Translate to Francais:] Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren](/fileadmin/_processed_/6/1/csm_Anschweissstutzen_ca3953c7b1.jpg "[Translate to Francais:] Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren")
![[Translate to Francais:] Beispiel: Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren](/fileadmin/_processed_/1/7/csm_Anschweissstutzen-2_5fec1fd821.jpg "[Translate to Francais:] Beispiel: Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren")
![[Translate to Francais:] Kugelhahn zur einfachen Entfernung von Rohrsensoren für Wartungszwecke aus drucklosen Leitungen](/fileadmin/_processed_/3/c/csm_Kugelhahn-1_44b2bb973d.png "[Translate to Francais:] Kugelhahn zur einfachen Entfernung von Rohrsensoren für Wartungszwecke aus drucklosen Leitungen")
![[Translate to Francais:] Ausfahrarmatur zum manuellen Aus- und Einfahren Rohrsensoren unter Prozessbedingungen](/fileadmin/_processed_/7/8/csm_Ausfahrarmatur-1_bf64ad732a.png "[Translate to Francais:] Ausfahrarmatur zum manuellen Aus- und Einfahren Rohrsensoren unter Prozessbedingungen")
![[Translate to Francais:] Bohrkrone zum Bohren ohne Kugelhahn](/fileadmin/_processed_/7/1/csm_Bohrkrone_e16bf7d0ce.png "[Translate to Francais:] Bohrkrone zum Bohren ohne Kugelhahn")
- Montage simple et rapide des capteurs cylindriques
- Pas de vidange de la conduite nécessaire pour le montage
- Réalisation solide et robuste en acier inoxydable 316 Ti
- Matériel de fixation inclus
Les accessoires de montage permettent une installation rapide et aisée de capteurs cylindriques sur diverses conduites. Nous proposons des accessoires pour un montage nécessitant ou non des travaux de soudure sur la conduite. La vidange de la conduite n'est pas requise pour le montage.Dans le cas d'une conduite pleine, le capteur peut être dégagé simplement au travers de la vanne d'isolement. Les accessoires en acier inoxydable 316 Ti sont conçus pour un montage intérieur comme extérieur. Chaque accessoire est fourni avec son matériel de fixation.
Vue d'ensemble
Collier de prise en charge
ZUB0ABS
Pour l'installation de capteurs cylindriques 1 ½“ sans soudure
Plaque de prise en charge
ZUB0ABP15
Pour l'installation de capteurs cylindriques 1 ½“ sur conduites béton ou PEHD à partir d'une épaisseur de paroi de 8 cm
Manchon à souder
ZUB0STU
Manchon à souder pour l'installation de capteurs cylindriques 1 ½“ sur conduites acier et acier inoxydable, matériau: Acier inoxydable 316 Ti
Vanne d'isolement
ZUB0HAHNR15
Pour dégager des capteurs cylindriques hors de conduites exemptes de pression pour capteurs de vitesse d'écoulement avec raccord à visser 1 ½“
Foret Ø 38
ZUB0BOHRK38
Pour percer sans vanne d'isolement
Foret Ø 36
ZUB0BOHRK36
Pour percer à travers la vanne d'isolement
Rallonge
ZUB0VER
Pour percer à travers la vanne d'isolement
Foret XL
ZUB0BOHRK36XL
Pour les parois de tuyau très épaisses jusqu'à 100 mm
Pâte de coupe performante
ZUB0SCHNEID
Pâte de coupe performante pour foret
Données techniques
| Anbohrsattel | |
|---|---|
| Pression maxi. | 4 bar |
| Connexion | avec tubulure (filetage intérieur 1 1/2" selon DIN 2999) |
| Installation |
|
| Zone de montage | Par étapes de DN 100 à DN 1000 |
| Matériaux |
|
Sous réserves de modifications techniques.

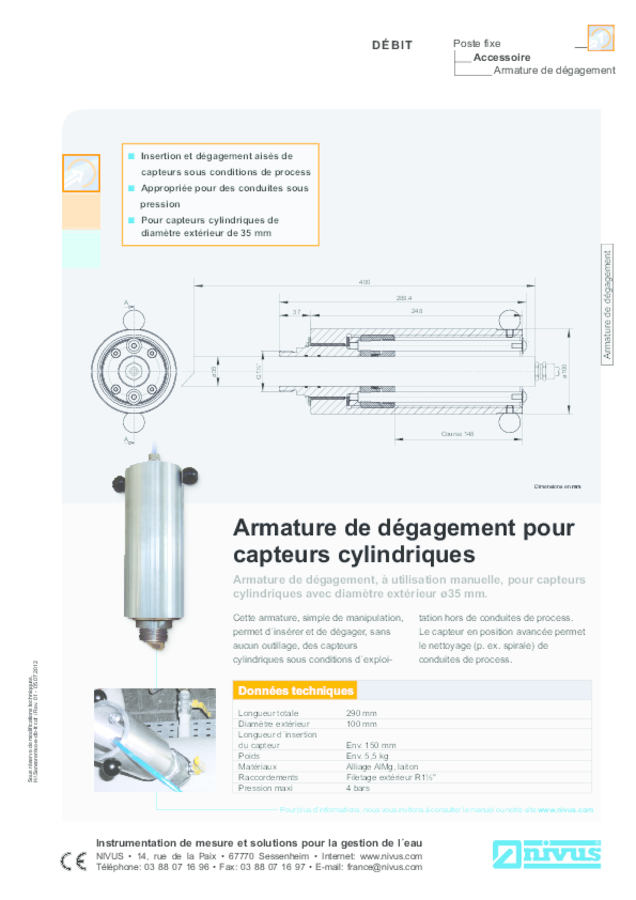

| Ausfahrarmatur | |
|---|---|
| Pression maxi. | 4 bar |
| Connexion | R 1½" mâle |
| Matériaux | Alliage AlMg, laiton |
| Poids | environ 5,5 kg |
| Longueur utile maxi. | environ 150 m |
| Diamètre extérieur | 100 mm |
| Longueur totale armature | 290 mm |
Sous réserves de modifications techniques.
