Montagezubehör Durchflusssensoren

Montagezubehör Rohrsensoren

Artikel Nr. ZUB0

für die einfache und schnelle Montage von Rohrsensoren

Das Montagezubehör ermöglicht eine einfache und schnelle Installation von Rohrsensoren an unterschiedlichen Rohren. Alle Teile sind aus hochwertigem Edelstahl 1.4571.

  • Einfache und schnelle Montage der Rohrsensoren
  • Die Rohrleitung muss zur Montage nicht entleert werden
  • Solide und Robuste Ausführungen in Edelstahl 1.4571
  • Inklusive allem Befestigungsmaterial

Das Montagezubehör ermöglicht eine einfache und schnelle Installation von Rohrsensoren an unterschiedlichen Rohren. Das Zubehör umfasst je nach Bedarf eine Montage mit oder ohne Schweißarbeiten am Rohr. Die Rohrleitung muss bei der Montage nicht entleert werden. Der Sensor kann einfach durch den Kugelhahn bei voller Rohrleitung entnommen werden. Das solide und hochwertige Zubehör aus Edelstahl 1.4571 ist für die Montage im Innen- und Außenbereich geeignet. Jedes Zubehör wird immer komplett mit allem Befestigungsmaterial geliefert.

Übersicht

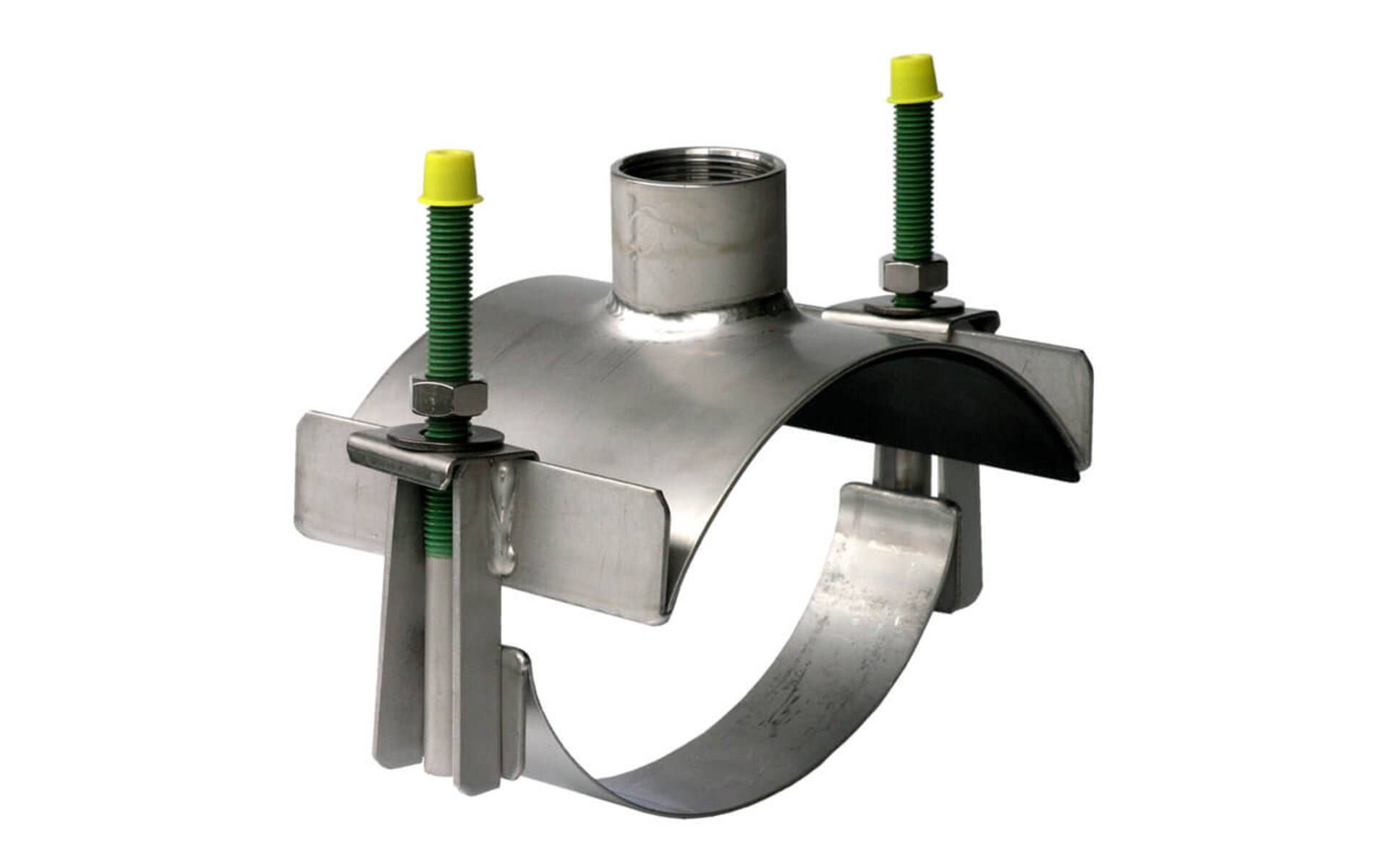

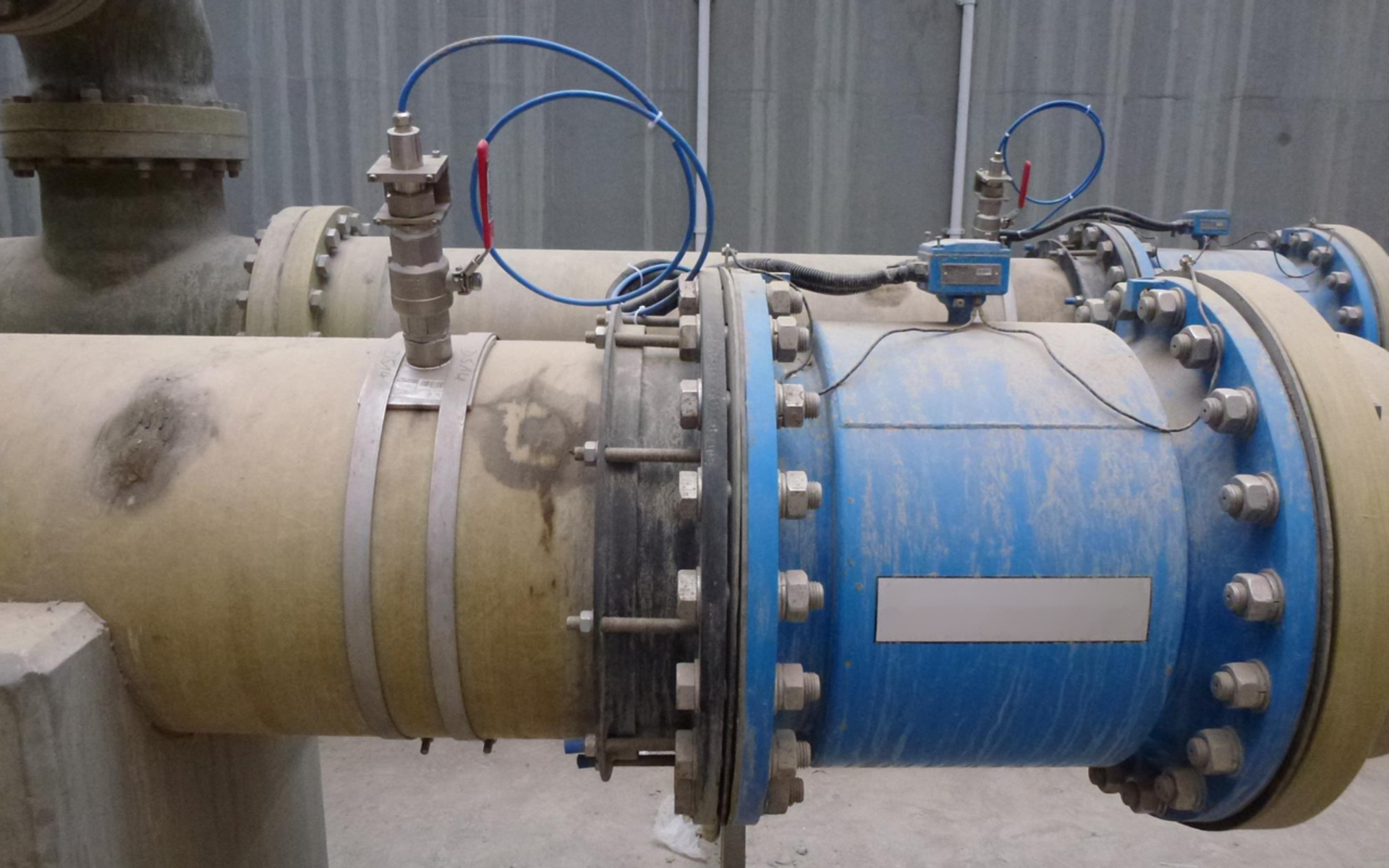

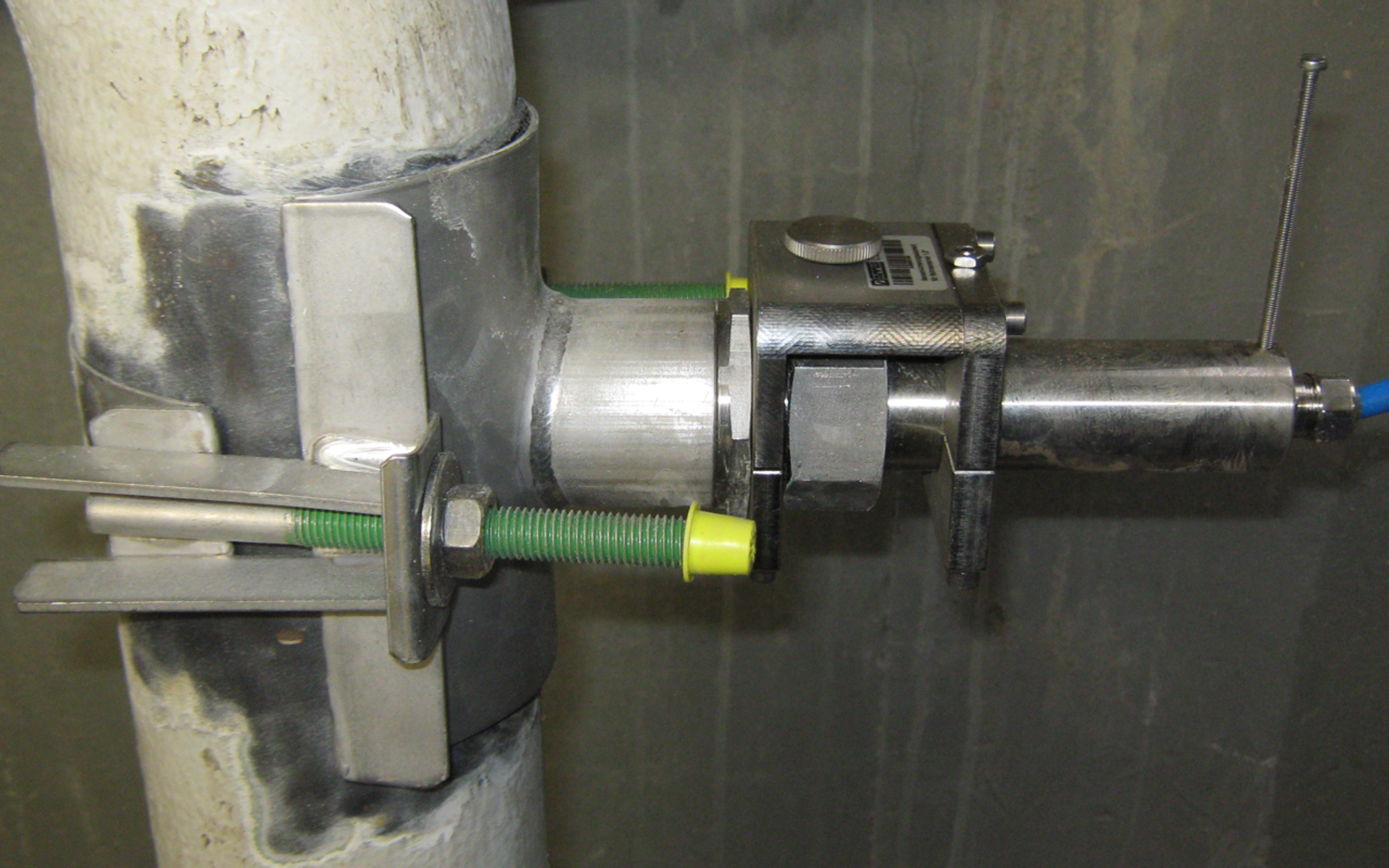

Anbohrsattel

ZUB0ABS

Zur Installation von 1 ½“ Rohrsensoren ohne schweißen

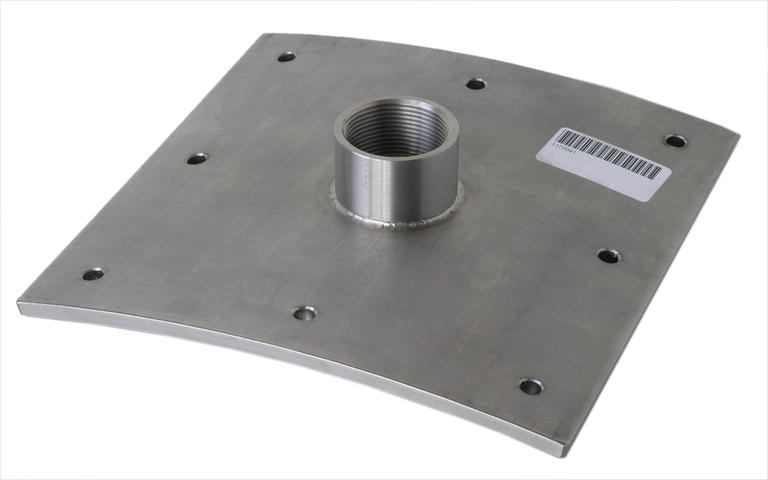

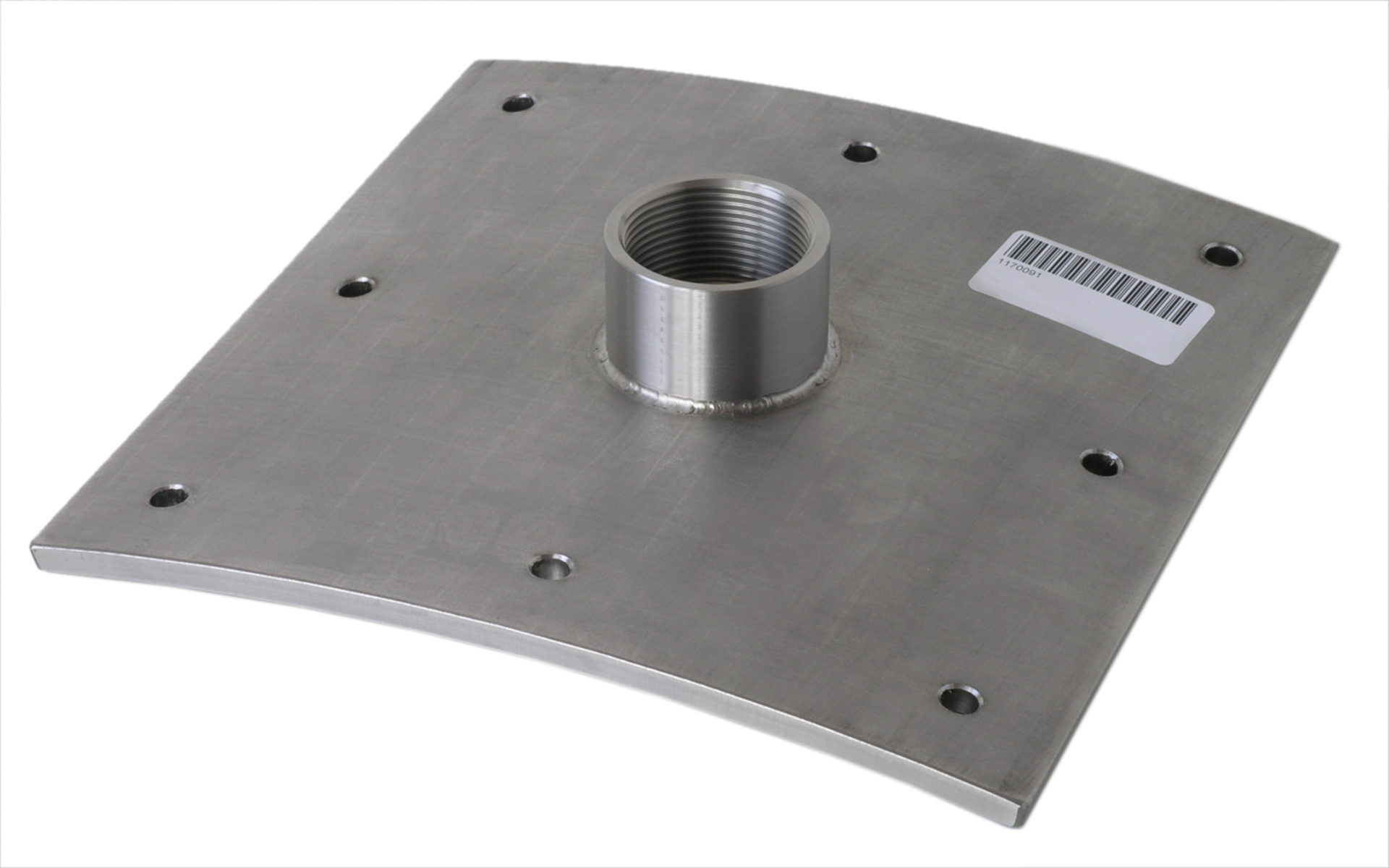

Anbohrplatten

ZUB0ABP15

Zur Installation von 1 ½“  Rohrsensoren an Beton oder HDPE-Rohren ab einer Rohrwandstärke von 8 cm

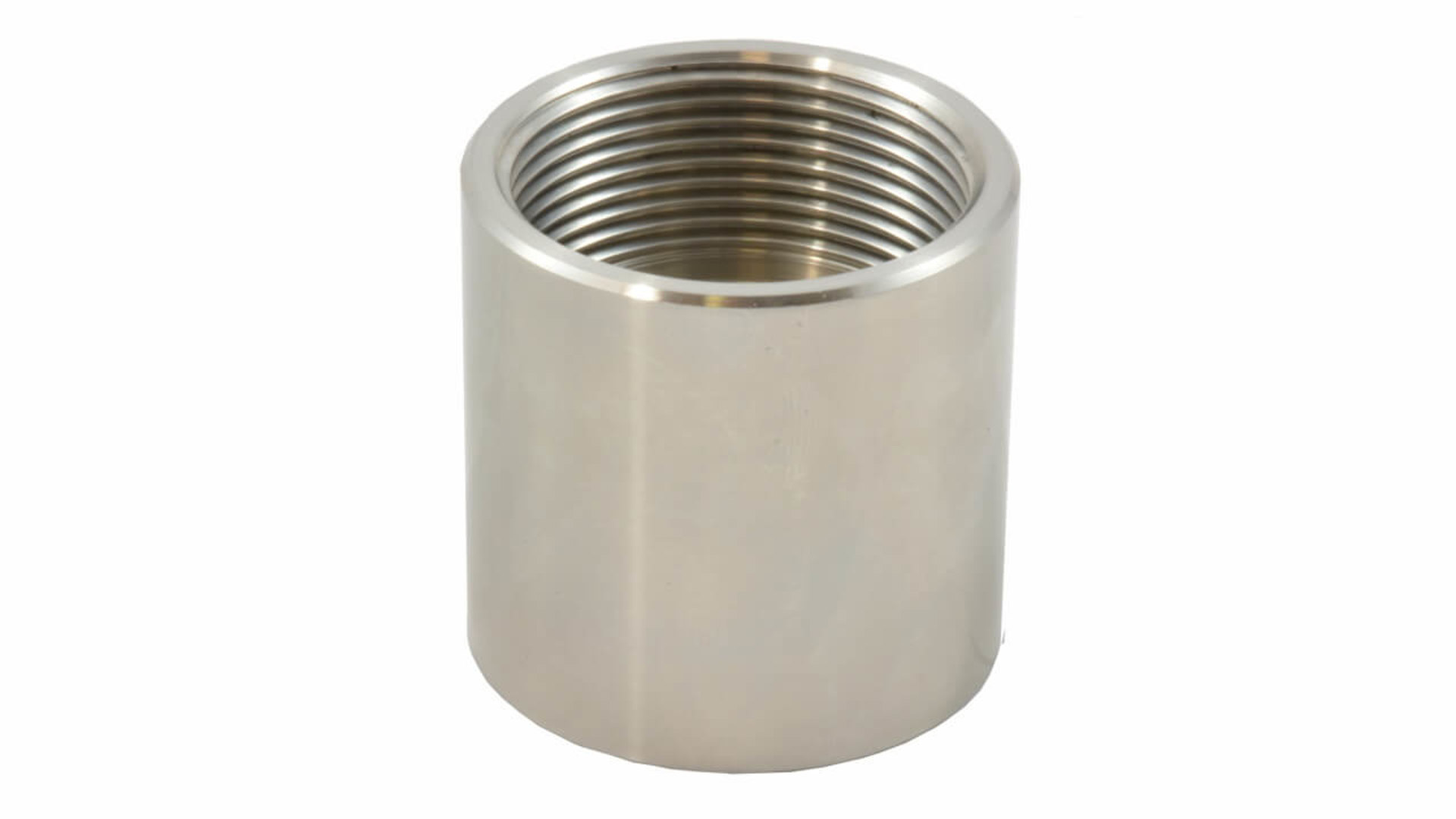

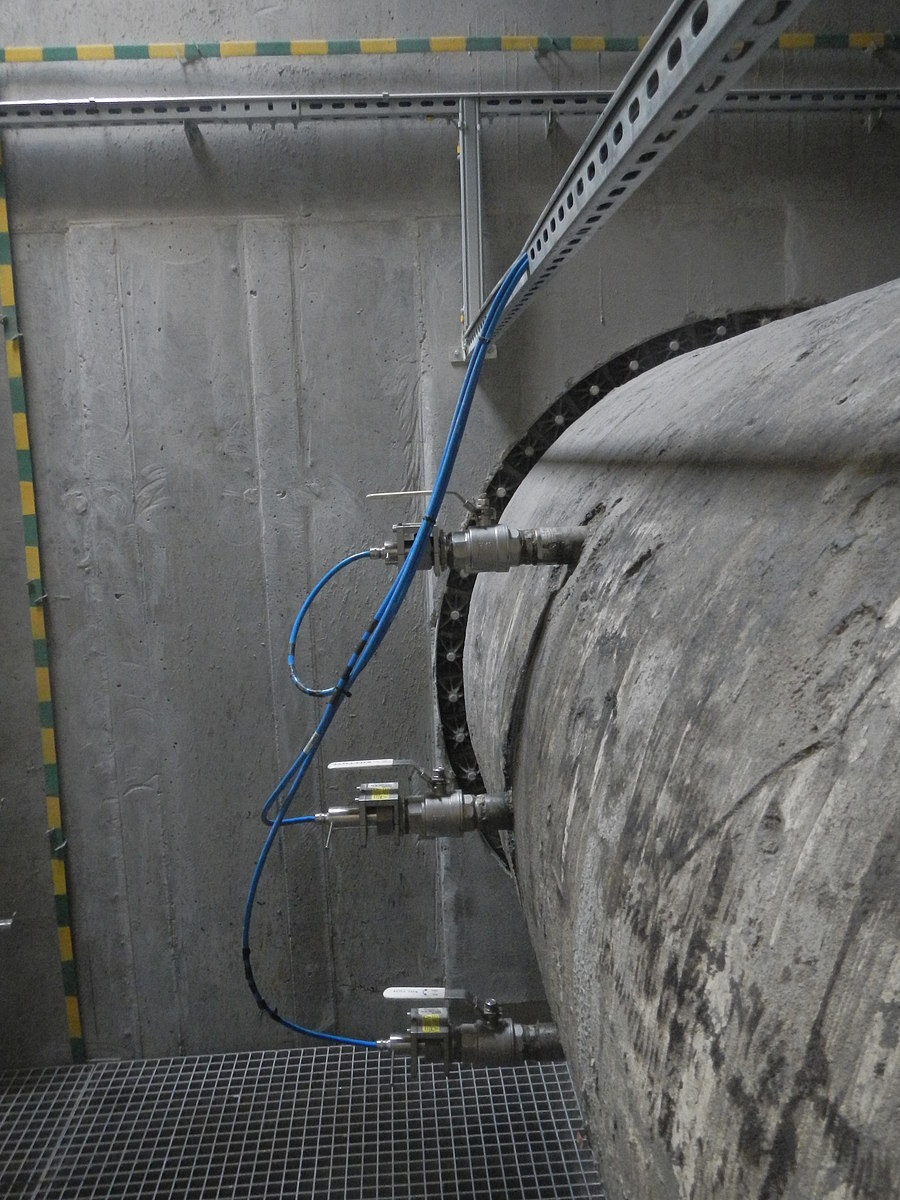

Anschweißstutzen

ZUB0STU

Anschweißstutzen zur Installation von 1 ½“ Rohrsensoren an Stahl- und Edelstahlrohren, Material: Edelstahl 1.4571

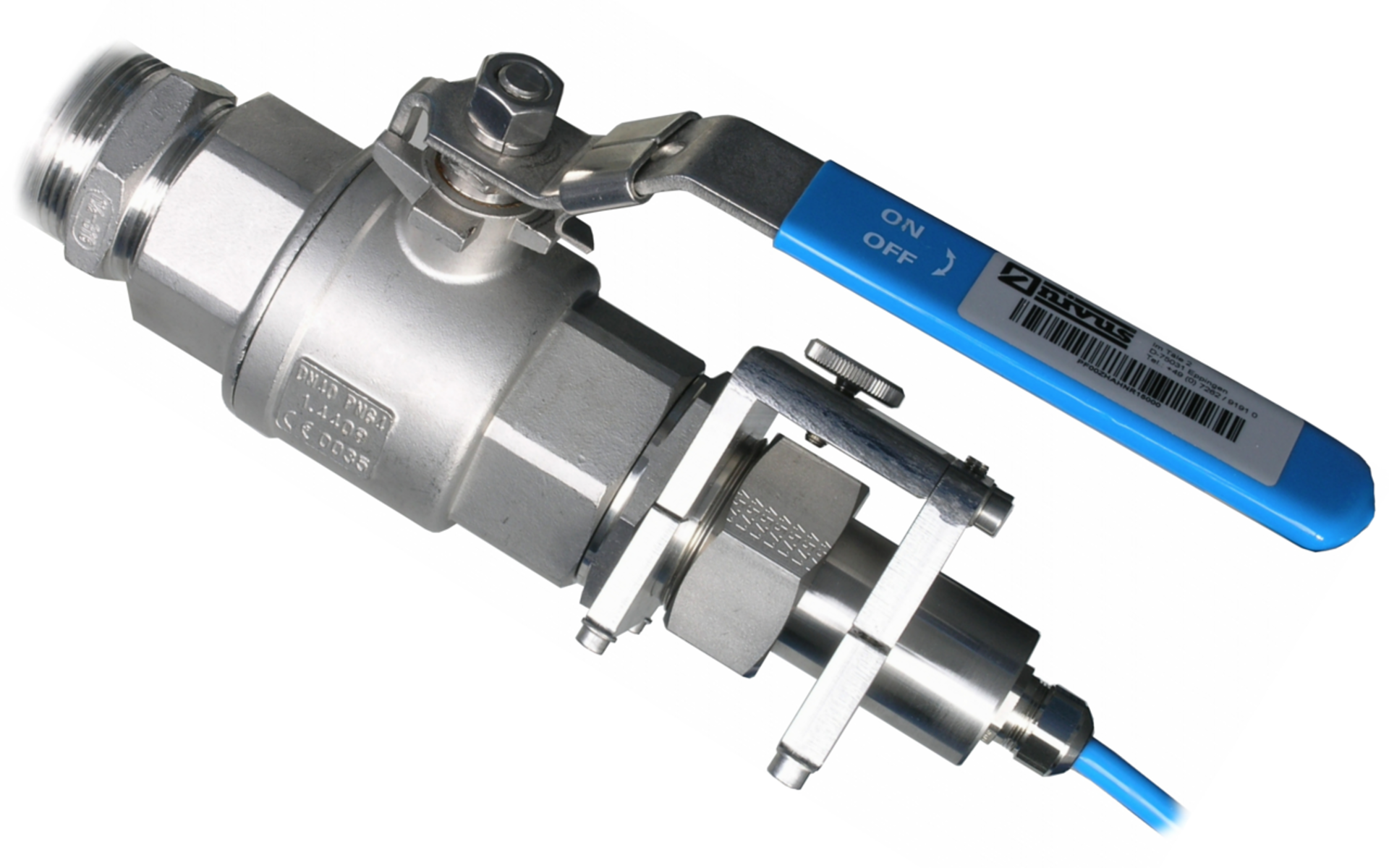

Absperrkugelhahn

ZUB0HAHNR15

Zur Entfernung von Rohrsensoren aus drucklosen Leitungen für Fließgeschwindigkeitssensoren mit 1½"-Verschraubung

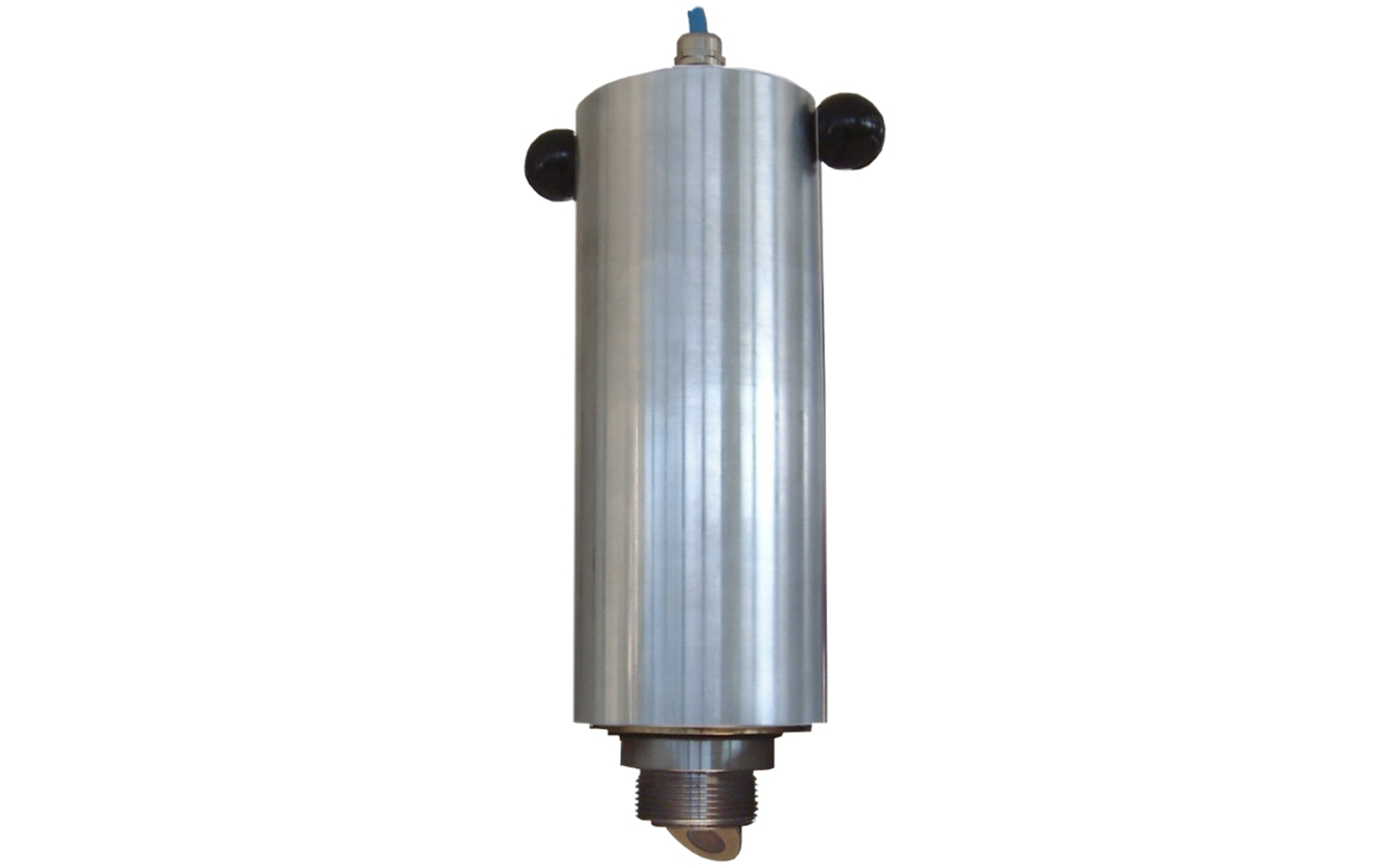

Ausfahrarmatur

ZUB0AA

Ausfahrarmatur zum manuellen Aus- und Einfahren von 1 1/2"-Rohrsensoren unter Prozessbedingungen (nicht zum Ausbau)

Ausfahr- und Ausbauarmatur

Ausfahrarmatur zum manuellen Aus- und Einbau von 1 ½"-Rohrsensoren mit 300 mm Länge unter Prozessbedingungen

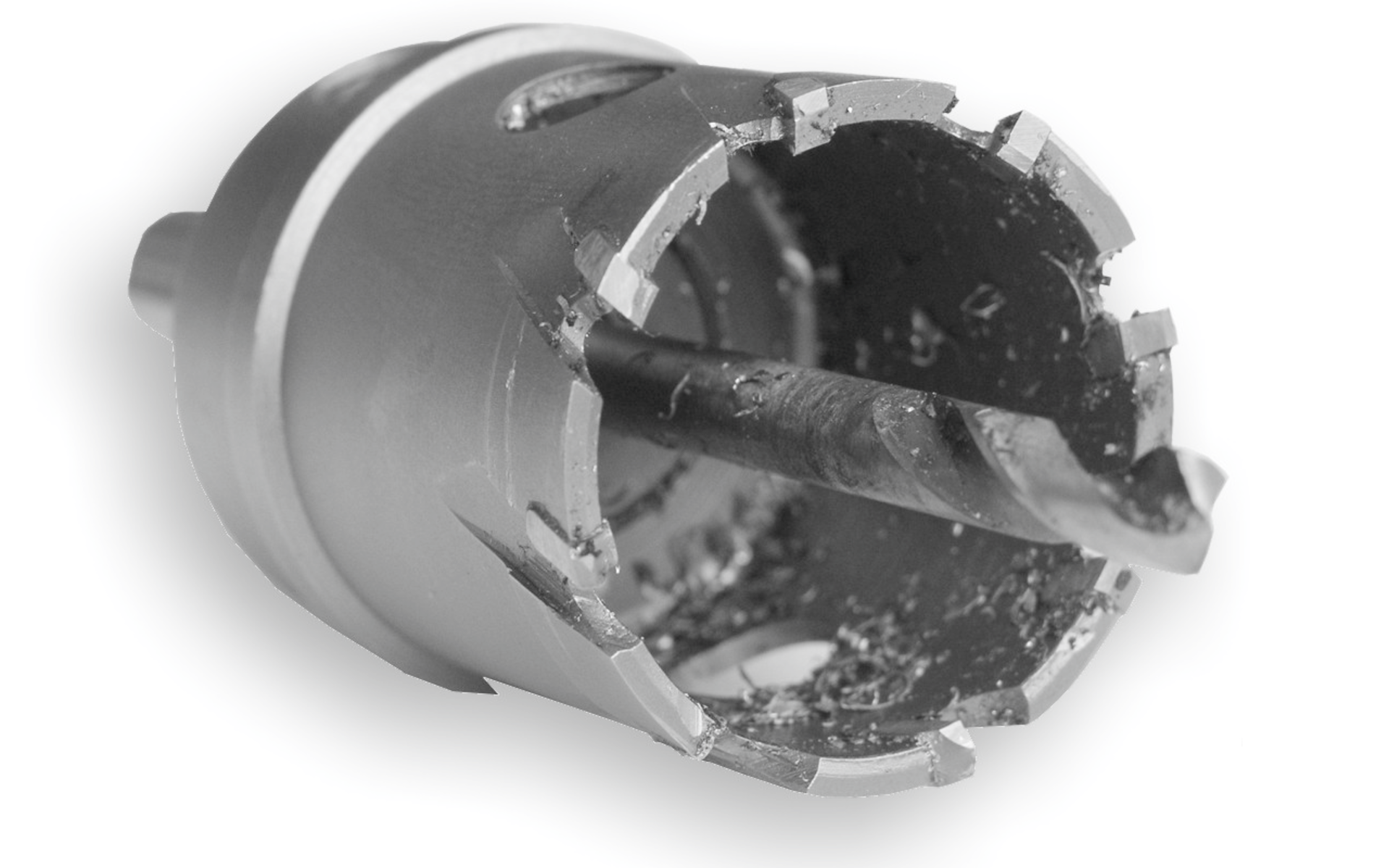

Bohrkrohne 38

ZUB0BOHRK38

Zum Bohren ohne Kugelhahn

Bohrkrohne 36

ZUB0BOHRK36

Zum Bohren durch den Kugelhahn

Verlängerung

ZUB0VER

Zum Bohren durch den Kugelhahn





Bohrkrohne XL

ZUB0BOHRK36XL

Für sehr dicke Rohrwandungen bis 100 mm





Hochleistungsschneidpaste

ZUB0SCHNEID

Hochleistungsschneidpaste für Bohrkrohnen





Technische Daten
Anbohrsattel
max. Druck

4 bar

Anschluss

mit Stutzen (Innengewinde 1 1/2" nach DIN 2999)

Aufbau
  • Einteilig bis DN 350

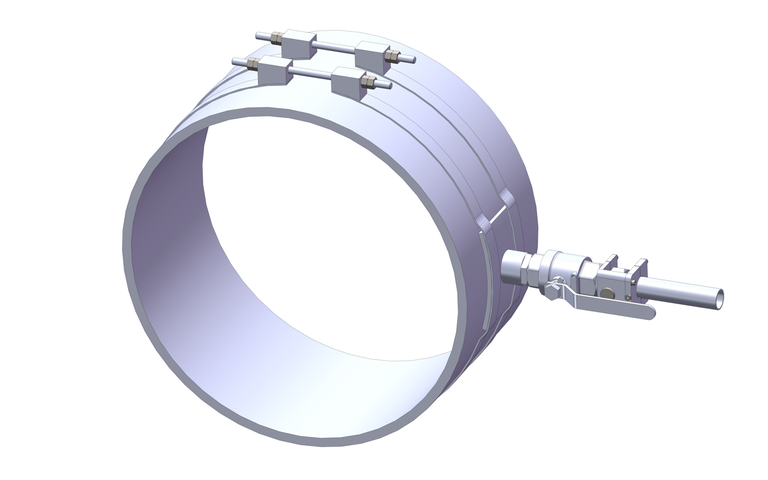

  • 2 Spannringe + Dicht- und Montageplatte bis DN 550
  • 4 Spannringe + Dicht- und Montageplatte ab DN 600
Montagebereich

Stufenweise von DN 100 – DN 1000

Materialien
  • Edelstahl 1.4301 (V2A)
  • Dichtung: NBR

Technische Änderungen vorbehalten.

Ausfahrarmatur
max. Druck

4 bar

Anschluss

R 1½" Außengewinde

Materialien

AlMg-Legierung, Messing

Gewicht

ca. 5,5 kg

max. Verfahrlänge

ca. 150 m

Außendurchmesser

100 mm

Gesamtlänge Armatur

290 mm

Technische Änderungen vorbehalten.

Downloads

Datenblatt Anbohrsattel für Rohrsensoren

Anbohrsattel zur sicheren Montage von Rohrsensoren in Rohrleitungen

Datenblatt Ausfahrarmatur

Einfaches Ein- und Ausfahren der Sensoren unter Prozessbedingungen

Zeichnung Rohrsensor mit Absperrkugelhahn

Rohrsensor montier mittels Befestigungselement, Absperrkugelhahn und 1 ½“ Anschweißstutzen
