NivuParQ 850
Artikel Nr. NP8-5Kontinuierliche Partikelkonzentrationsmessung (AFS äquivalent) mit Multifrequenz-Echo.
Aktuelle News
Ein Fangbecken - Aber kein First-Flush?

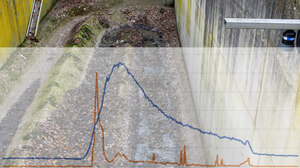

Erst einmal messen. Optimierungsmaßnahmen können nur dann wirtschaftlich und ökologisch optimal geplant werden, wenn man die charakteristischen Bedingungen im Einzugsgebiet berücksichtigt. Mit dem PKM-Sensor von NIVUS können kostengünstig und unkompliziert Konzentrationsganglinien gemessen werden, die bei der Lösungsfindung helfen. Ein Fangbecken in einem Einzugsgebiet ohne First-Flush wäre für das Gewässer eine Katastrophe.
Beschreibung
Partikelkonzentrationsmessung
kontinuierlich. wartungsfrei. einfach. messen.
Die Ermittlung von Partikelkonzentrationen mit dem Parameter AFS (Abfiltrierbare Stoffe) wird durch gesetzliche Anforderungen (z.B. Europäische Wasserrahmenrichtlinie, DWA A-102) immer mehr in den Fokus gestellt. Um eine gute Gewässerqualität zu gewährleisten, werden die Anforderungen an Regenbehandlungsanlagen und Einleitungen in Gewässer immer größer.
Mit dem Messsystem NivuParQ 850 können einfach kontinuierliche Partikelkonzentrationsmessungen in Regenwasser, Oberflächengewässern oder Wasserkraftanwendungen vorgenommen werden. Das wartungsarme System kann in teil- und vollgefüllten Gerinnen, Kanälen und Rohren unterschiedlichster Geometrien und Abmessungen eingesetzt werden. Die angewandte Messtechnologie basiert auf Ultraschall-Rückstreuung/-Dämpfung und erfasst mittels komplexer Algorithmen sowohl die Partikelkonzentration als auch die Partikelgrößenverteilung im Wasser. In Kombination mit einer Durchflussmessung kann die summierte Schmutzfracht ermittelt werden.
Ihre Vorteile
- Kontinuierliche und driftfreie Messung der Partikelkonzentration (AFSäquivalent) durch neuartiges Ultraschall-Messverfahren mit Multifrequenz-Echo
- Messung im Fließquerschnitt
- Ermittlung von fünf Partikelgrößenklassen
- Sehr niedrige Betriebskosten, da keine zeitintensiven Probenahmen mit Laboranalytik benötigt werden
- Einfache Installation sowie schnelle und einfache Bedienung
- Wartungsarmes und zuverlässiges Messsystem
- Geringe Investitionskosten für die Messstelleneinrichtung
- Zusätzliche Messparameter durch integrierte Temperatur- und Füllstandsmessung
- IoT-Ready mit weltweiter 4G-Anbindung für höchste Verfügbarkeit und digitale Services
Typische Anwendungsmöglichkeiten
- Ermittlung der Wirksamkeit von Regenbehandlungsanlagen
- Messung der niederschlagsbedingten Schmutzfracht in Regenabflüssen
- Überprüfung von Retentions- und Feststofffiltern
- Messung im Zulauf von Wasserkraftwerken
- Schmutzfrachtüberprüfung von Direkteinleitern in Gewässer
- Qualitätsabhängige Steuerung von Regen- und Schmutzwasser
- Messung des Schwebstofftransportes in Oberflächengewässern
Technische Daten
| Messbedingungen | |
|---|---|
| Massendichte | 1100…2650 g/l |
| Kanalgeometrien | Alle |
| Kanalabmessungen | Min. DN 250 |
| Mindestfüllstand | ≈ 7 cm |
| Mediumtyp | Regen-und Mischwasser, Fließgewässer |
Technische Änderungen vorbehalten.
| Partikelkonzentrationsmessung | |
|---|---|
| Messbereich | 50…6000 mg/l (10…6000 mg/l bei niedrigen Rauschwerten/optimalen Bedingungen) |
| Partikelgrößenklassen | < 63 µm / 63…100 µm / 100…200 µm / 200…400 µm / 400...1000 µm |
| Messfrequenz | 1, 2, 3, 4, 6, 7 und 9 MHz |
| Messprinzip | Multifrequenz Echo |
Technische Änderungen vorbehalten.
| Sensor | |
|---|---|
| Mediumberührende Materialien |
|
| Kabellängen | 10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m |
| Betriebsdruck |
|
| Einsatztemperatur |
|
| Ex-Zulassung |
|
| Schutzart | IP68 |
Technische Änderungen vorbehalten.
| Temperaturmessung | |
|---|---|
| Messunsicherheit | ±0,5 K |
| Messbereich | -20 °C…+60 °C |
Technische Änderungen vorbehalten.
| Füllstandsmessung – Druck | |
|---|---|
| Messunsicherheit | < 0,5 % vom Endwert |
| Nullpunktdrift | Max. 0,75 % vom Endwert (0…50 °C) |
| Messbereich | 0…500 cm |
Technische Änderungen vorbehalten.
| Messumformer | |
|---|---|
| Kommunikation | Modbus TCP über Netzwerke (LAN/WAN, Internet), Modbus RTU über RS485 oder RS232, Ethernet TCP/IP |
| Datenspeicher | 1,0 GB interner Speicher, über USB-Stick frontseitig auslesbar |
| Bedienung | Dreh-Druckknopf, 2 Funktionstasten, Menü in Deutsch, Englisch, Französisch u.a. |
| Anzeige | 240 x 320 Pixel, 65536 Farben |
| Betriebstemperatur | DC: -20°C bis +70°C, AC: -20°C bis +65°C, Max. Luftfeuchtigkeit 80%, nicht kondensierend |
| Versorgungsspannung | 100 - 240 V AC, 47 bis 63 Hz oder 10 - 35 V DC |
Technische Änderungen vorbehalten.
Downloads
Prospekt NivuParQ 850
Partikelkonzentration (AFS äquivalent). Kontinuierlich, wartungsfrei und einfach messen.
Betriebsanleitung NivuParQ 850 (Rev. 01)
Technische Beschreibung/Montageanleitung Rev. 02 "Partikelkonzentrationssensor PKM-Vx"
Technische Beschreibung "NIVUS Modbus TCP/RTU" Rev.04
Konformitätserklärung "AFS Konzentrationsmessumformer stationär NivuParQ 8xx"
Ausschreibungstext Partikelkonzentrationsmessung NivuParQ 850
