Capteurs de débit

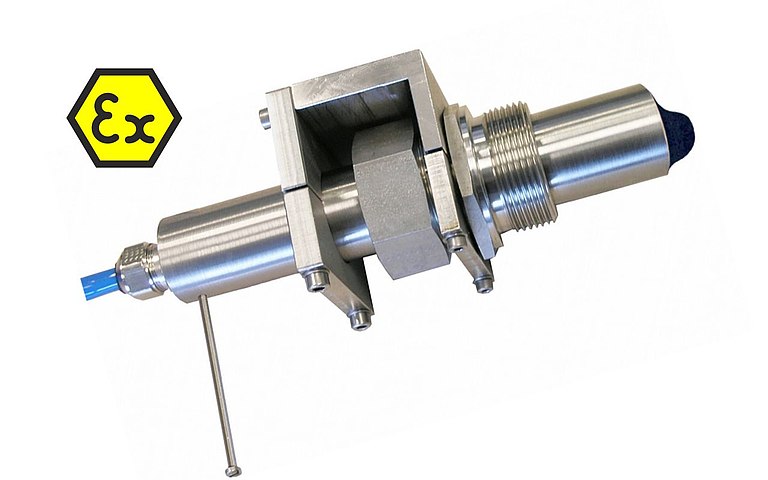

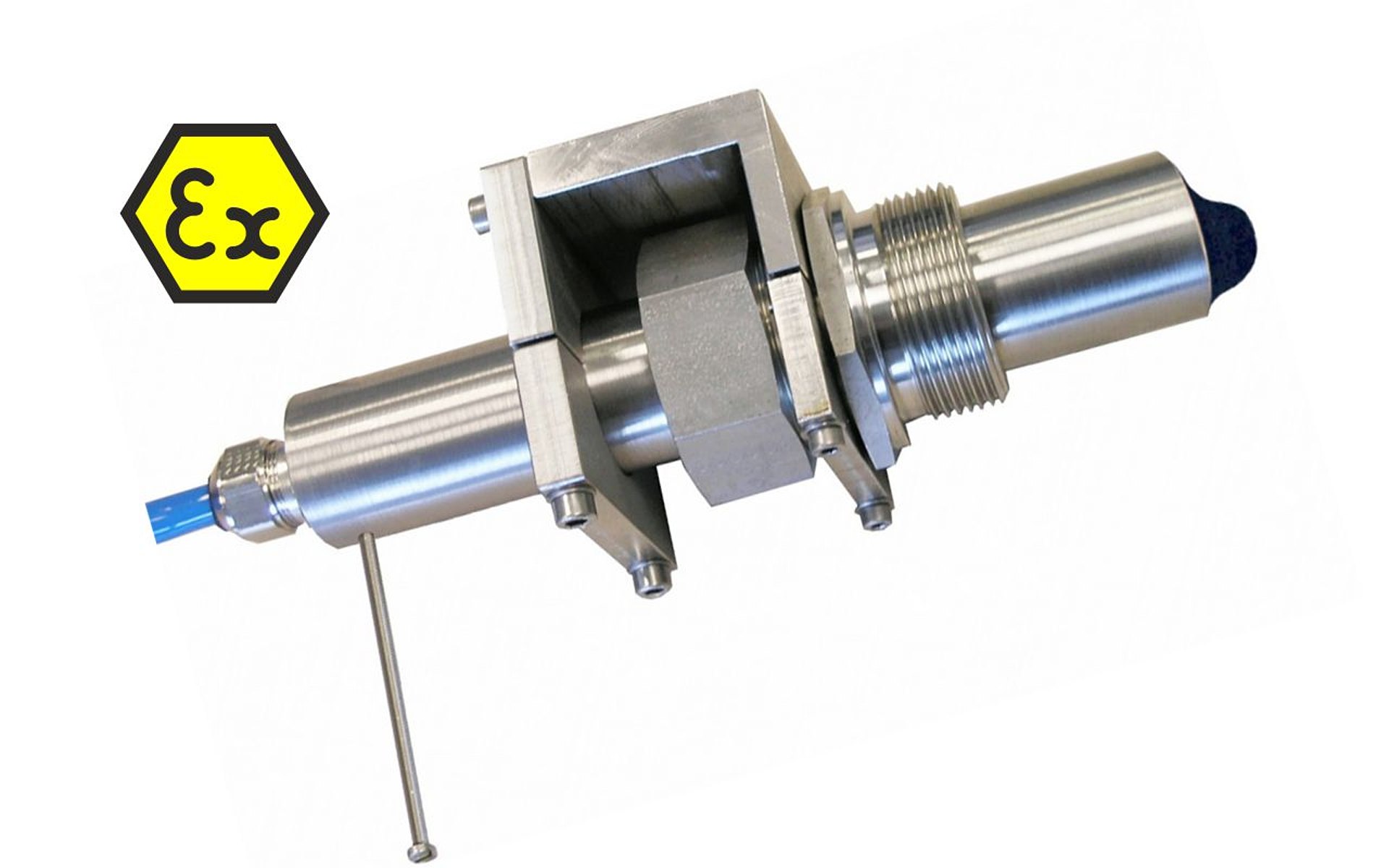

Capteur cylindrique Doppler KDA
Réf. article KDA-R/KDS-RCapteur de vitesse d´écoulement pour installation sur conduite
Capteur ultrasonore de mesure de débit en milieux faiblement à fortement chargés. Conçus pour fixation depuis l´extérieur de la conduite
Description
- Nouvelle technique Doppler intelligente de quatrième génération
- Moindre coût à l´achat
- Adapté pour tous types de sections
- Installation simple sans équipement additionnel
- Possibilité d'allonger aisément le câble standard
- Mesures en milieux pollués et abrasifs
Le capteur de vitesse d´écoulement KDA est adapté pour des mesures continues en milieux faiblement à fortement chargés. Les capteurs cylindriques sont conçus pour la fixation à partir de l´extérieur des conduites. Le capteur se révèle être un système de mesure de débit complet en combinaison avec le convertisseur de mesure OCM F / OCM FR..
Applications typiques pour le capteur cylindrique KDA
- Stations d´épuration : Entrée, Sortie, Sortie de bassin d´aération, Recirculation des boues, Recirculation, Traitement des boues, Sortie de fermenteur et dosage des floculents
- Mesures stationnaires en installations de traitement d´eaux pluviales : bassins d´orage, de rétention, de dépollution
- Contrôle direct des rejets, des eaux parasites et recherche de débits de fuite
- Réseaux d´eaux industrielles
- et autres applications
Données techniques
| Généralités | |
|---|---|
| Principe de mesure | Doppler (vitesse d´écoulement) |
| Types capteurs | Capteur de vitesse avec compensation de la température |
| Degré de protection | IP 68 |
| Agrément Ex | II 2G Ex ib IIB T4 |
| Température de service | -20 °C à +50 °C -20 °C à +40 °C en utilisation en zone Ex 1 |
| Température de stockage | -30 °C à +70 °C |
| Pression de service | maxi. 4 bar |
| Longueurs de câble | 10/15/20/30/50/100 m préconfectionnés, allongement possible sur demande |
| Types de câbles | LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 |
| Diamètre extérieur câble | 8,4 mm ±0,25 mm |
| Connexion capteur | Tête de câble préconfectionnée pour connexion à l´ OCM F / FR, câble de type „K“ |
| Matériaux en contact avec le milieu | Acier inoxydable 1.4571 (boîtier du capteur cylindrique); Polyurethane (gaine du câble, boulons et tête de capteur cylindrique) |
| Mesure de la vitesse d´écoulement | |
| Plage de mesure | -600 cm/s à +600 cm/s |
| Précision de mesure | ±1 % de la valeur finale de l´intervalle |
| Dérive du point zéro | Stabilité absolue du point zéro |
| Cône d´émission acoustique | ±5 degrés d´inclinaison |
| Mesure de la température | |
| Plage de mesure | -20 °C à +60 °C |
| Précision de mesure | ±0,5 K |
Sous réserves de modifications techniques.
Téléchargements

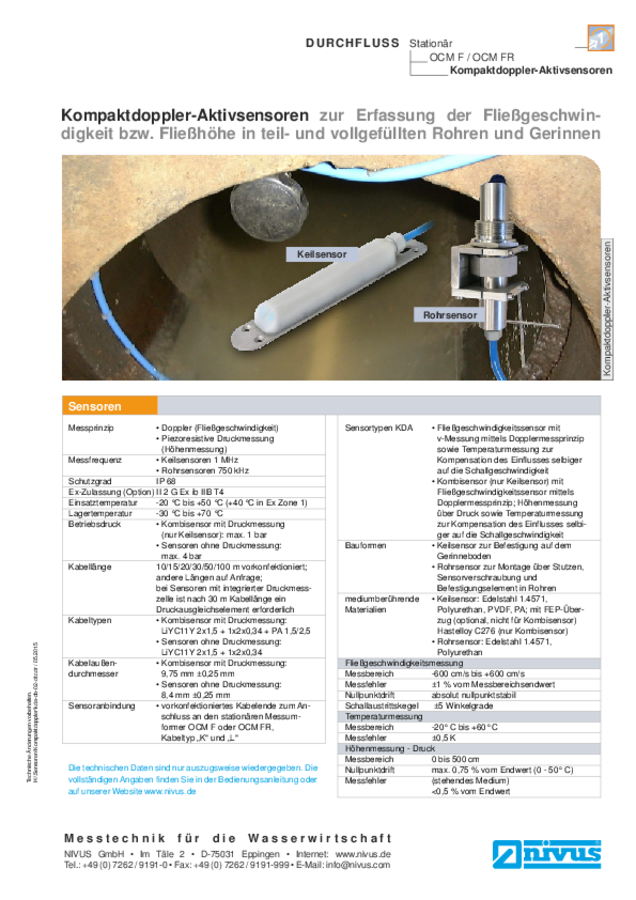

Datenblatt KDA Sensoren

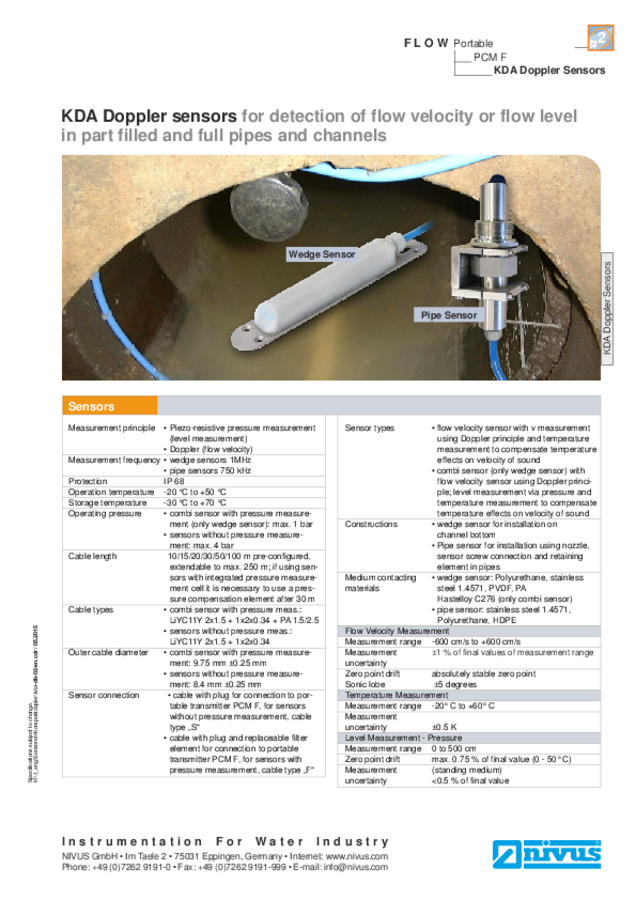

Datenblatt für KDA Rohr- und Keilsensoren
