Débitmètre

Débitmètre OCM F

Réf. article OCF-0

Pour mesure de débit via procédé Doppler

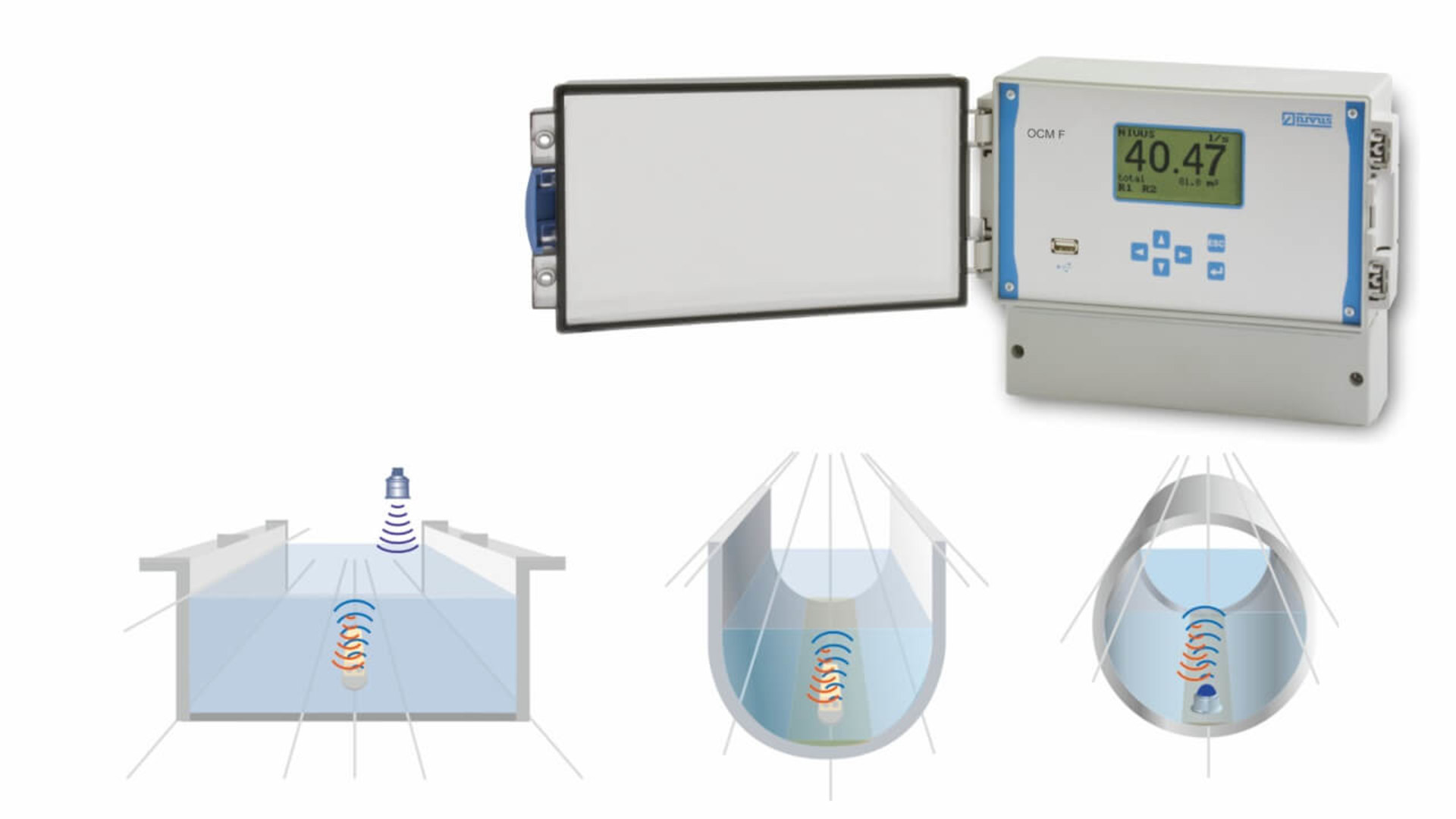

Pour la mesure de débit par ultrasons en milieux peu à fortement chargés, en conduites et canaux remplis à partiellement remplis. Système complet en liaison avec le capteur KDA.

  • Acquisition peu coûteuse
  • Pour raccordement au capteur KDA
  • Paramétrisation aisée, multilingue et guidée par des fenêtres de dialogue
  • Simulation de toutes les sorties possible
  • Régulateur 3 points intégré

Description générale

Le système de mesure de débit OCM F fonctionne avec capteur ultrasonore de mesure de vitesse d´écoulement Doppler de type KDA. Le nouveau capteur Doppler intelligent détermine la vitesse d´écoulement et envoie directement cette valeur.

La mesure de hauteur peut être directement réalisée dans le capteur de mesure de vitesse via une cellule de mesure de pression ou avec un capteur  externe de mesure de hauteur.

Usage / Programmation

Grâce aux aides intuitives fournies à l´utilisateur, le PCM F est facilement mis en service pour différentes applications.
La réglages enregistrés sont représentés  clairement. Pour cette raison, les erreurs de programmation peuvent être exclues. Les valeurs mesurées sont affichées sur le large affichage rétroéclairé.

Applications typiques pour PCM F

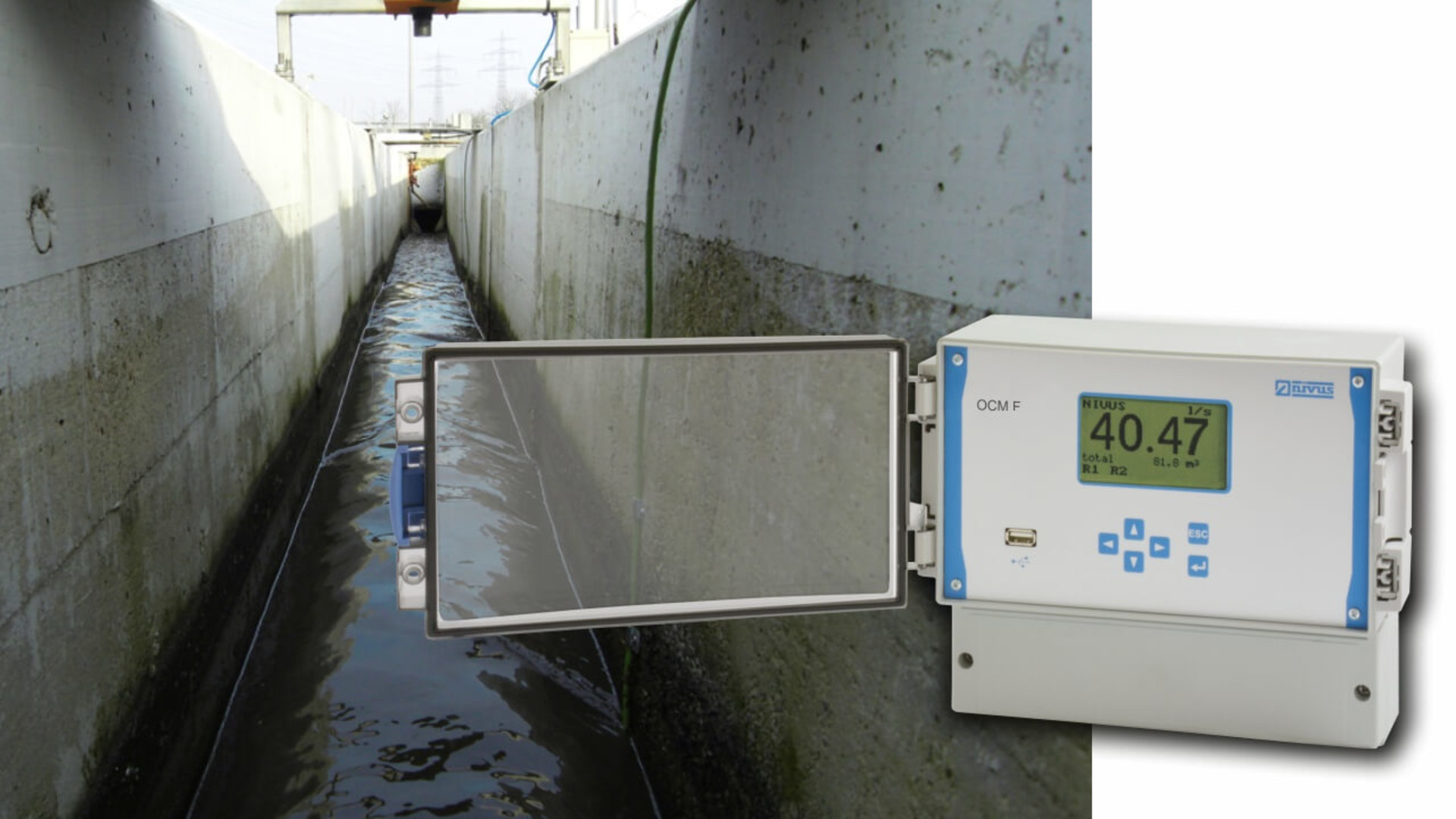

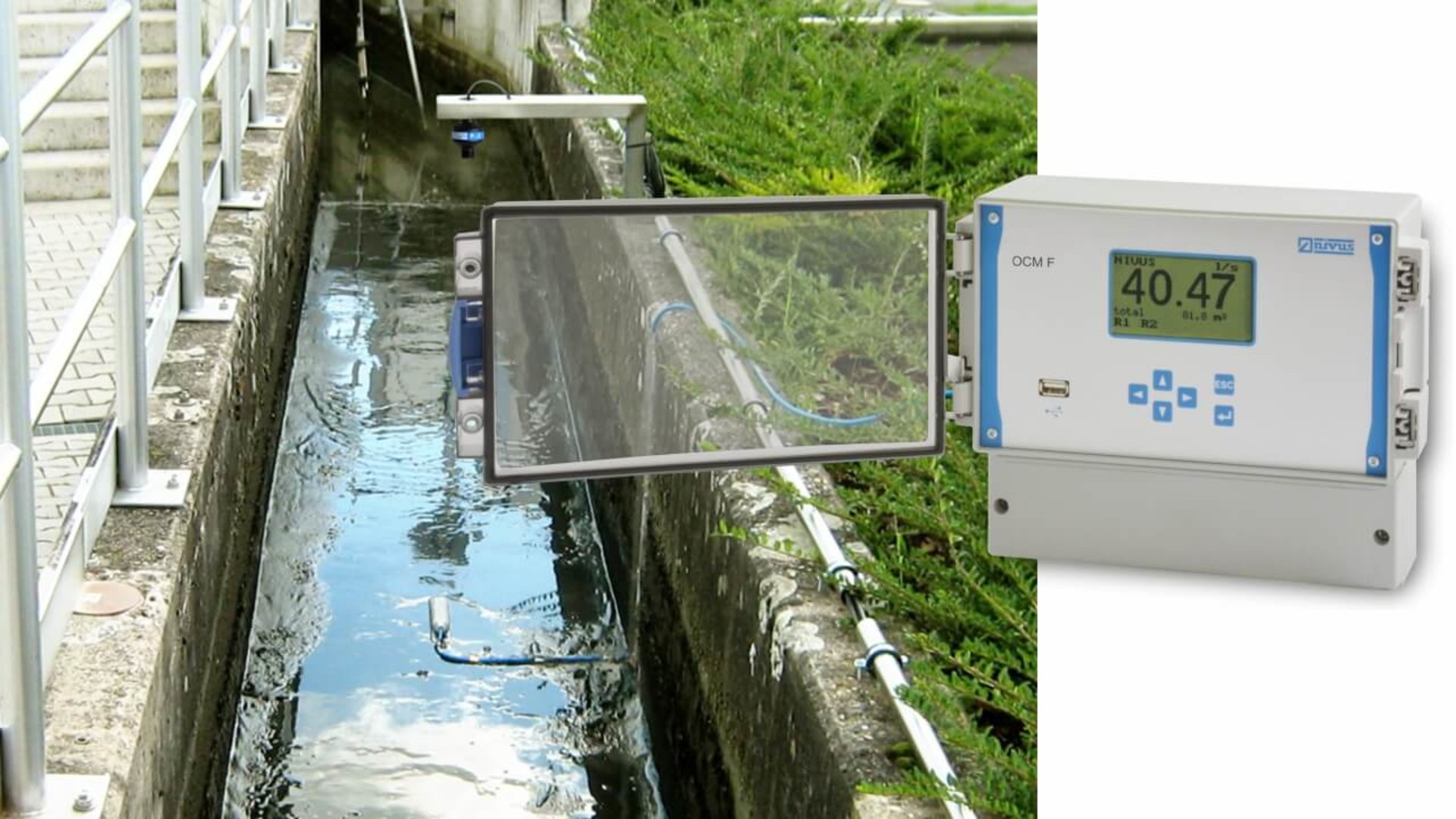

  • Mesures stationnaires en station de traitement des eaux de pluie tels que les bassins de rétention, de dépollution ou d´orage
  • Débits déversés
  • Mesures de débit en réseau
  • Stations d´épuration: entrée, sortie, sortie de bassin d´aération, Boues recirculées, recirculation
  • Eaux usées industrielles
  • etc.
Généralités
Tension d´alimentation 100 à 240 V AC, 47 à 63 Hz
ou 24 V DC ±15 %,
5 % ondulation résiduelle
Puissance consommée AC: typiquement 7 VA, DC: typiquement 6 W
Boîtier - Matériau: Polycarbonate
- Poids: env. 1200 g
- Protection: IP 65
- Montage: montage sur paroi ou rail DIN
Agrément Ex II (2)G [Ex ib Gb] IIB
Température de service -20 °C à +60 °C / avec Ex: -20 °C à +40 °C
Température de stockage -30 °C à +70 °C
Humidité maxi 90 %, sans condensation

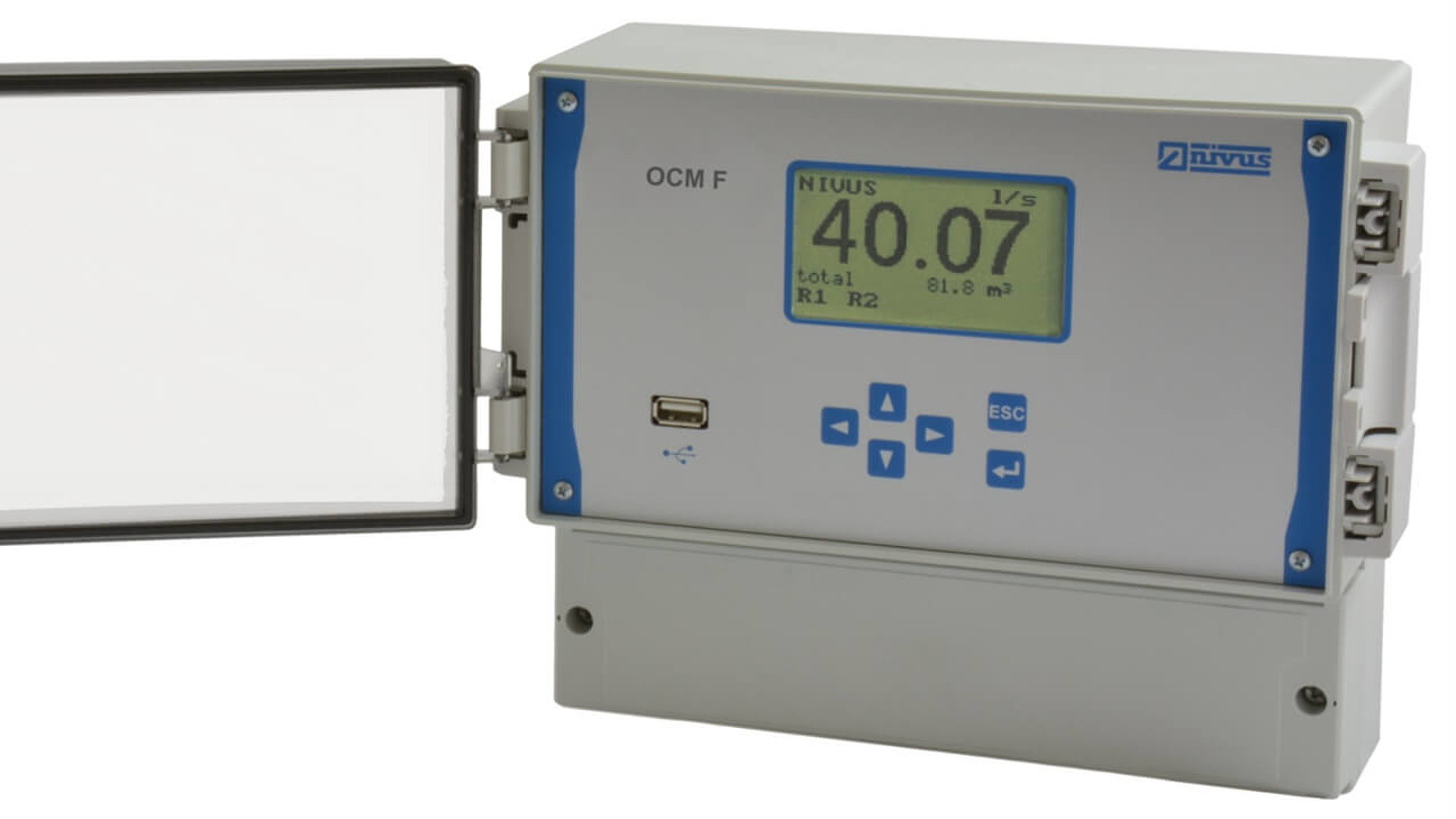

Afficheur LCD, entièrement graphique, rétro éclairé, 128 x 64 pixels
Commande 6 touches, menu en français, allemand, anglais et polonais
Entrées - 1 x 4 - 20 mA pour mesure externe de hauteur (capteur 2 fils)
- 2 x 0/4 - 20 mA avec résolution 12 Bit pour mesure externe de hauteur et référence
- 4 x entrée numérique
- 1 capteur actif Doppler compact type KDA connectable
Sorties - 3 x 0/4 – 20 mA, charge 500 Ohm, Résolution 12 Bit ,
Précision 0,1 % (après comparaison)
- 5 relais (inverseur), charge admissible jusqu´à 230 V AC / 2 A (cos. φ 0,9 )
Régulateur Régulateur 3 plages, réglage de l'arrêt d´urgence, possibilité de repositionner la vanne en cas de dysfonctionnement, auto nettoyage en cas d´obturation de la vanne

Sous réserves de modifications techniques.

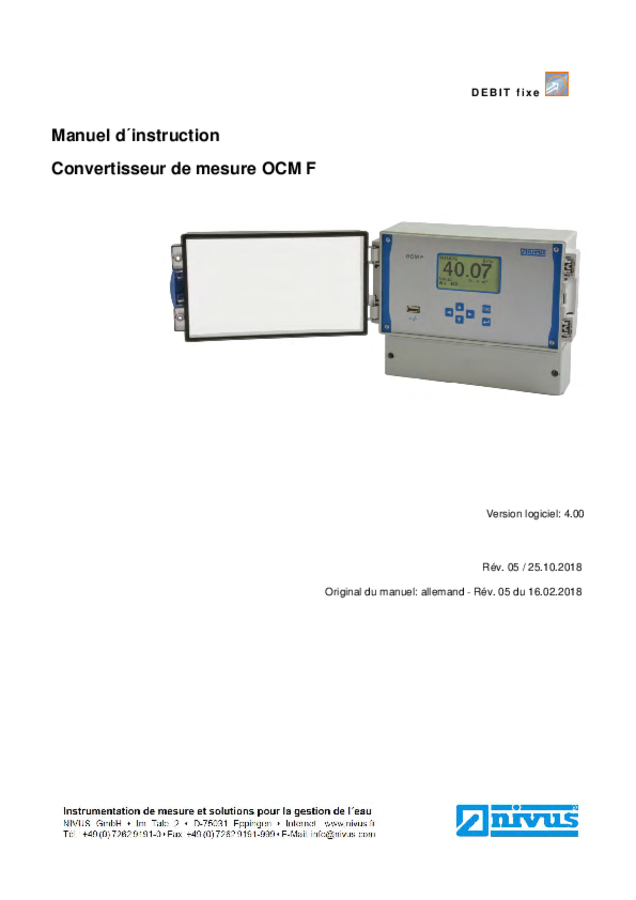

Manuel d´installation pour capteurs à corrélation et Doppler
