Capteurs de débit

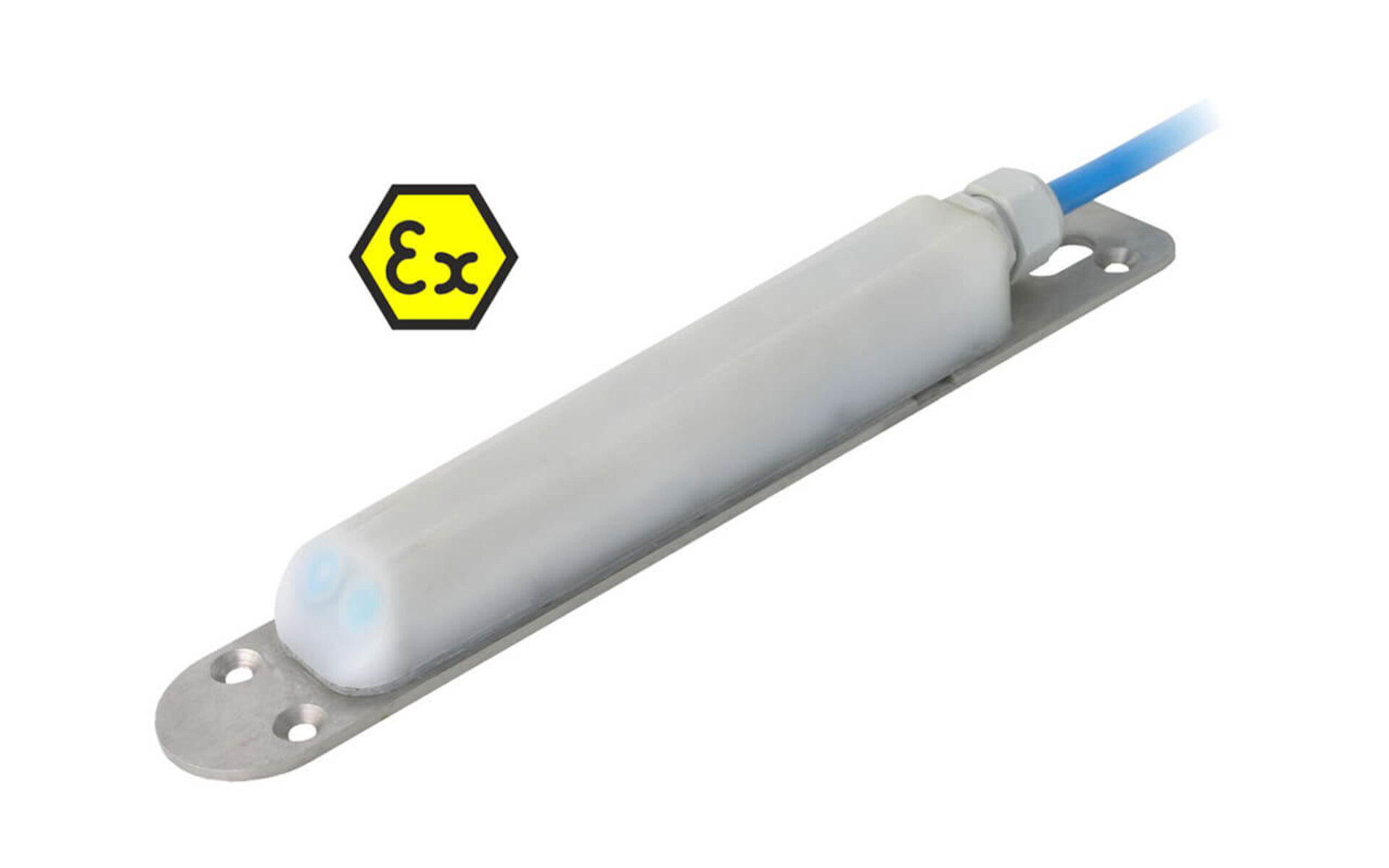

Capteur hydrodynamique Doppler KDA

Réf. article KDA-K/KDS-K

Capteur de mesure de vitesse d´écoulement en canal

Capteur ultrasonore pour mesure de débit en milieux faiblement à fortement chargés. Forme hydrodynamique pour montage sur parois ou radier de canal.

Nouvelle technique Doppler intelligente de 4ème génération
Moindre coût à l´achat
Adapté pour tous types de sections
Installation simple sans équipements additionnels
Possibilité d'allonger aisément le câble standard
Mesures en milieux très pollués et abrasifs
Cellule piézométrique protégée mécaniquement dans le capteur

Le capteur de vitesse KDA est adapté pour les mesures continues en milieux faiblement à fortement chargés. Les capteurs hydrodynamiques sont conçus pour l'installation sur les parois ou le radier du canal. En combinaison avec un convertisseur de mesure, ex. OCM FR / OCM F, ils constituent un système complet de mesure de débit.

Applications typiques pour le capteur hydrodynamique KDA

Stations d´épuration: entrée, sortie, sortie de bassin d´aération, recirculation des boues, recirculation, traitement des boues, sortie de fermenteur et dosage des floculents
Ouvrages de rétention des eaux de pluie: mesure et gestion du débit vers la station d´épuration
Contrôle direct des rejets, des eaux parasites et recherche de débits de fuite
Réseaux d´eaux usées industrielles
Campagnes de mesure en réseau
Et autres applications

Généralités
Principe de mesure	Doppler (Vitesse d´écoulement) Mesure piézorésistive de pression (mesure de hauteur)
Fréquence de mesure	1 MHz
Degré de protection	IP 68
Agréments Ex (option) / autres agréments (option)	ATEX : IBExU 07 ATEX 1082 édition 1 Ex II 2G Ex ib IIB T4 Gb
Température de service	-40 °C… +50 °C (également en cas d'utilisation en zone Ex 1)
Température de stockage	-40 °C… +70 °C
Pression de service	maxi. 4 bars (pour capteur combiné avec cellule de mesure de pression maxi. 1 bar)
Longueurs de câble	10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m; préconfectionnés, prolongeable sur demande; pour capteur avec cellule de mesure de pression intégrée il est nécessaire d´installer un élément de compensation de pression au delà d´une longueur de câble de 30 m, celle-ci pouvant servir à rallonger.
Types de câbles	Capteurs sans mesure de pression: LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 Capteur combiné avec mesure de pression: LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5
Diamètre extérieur câble	Capteur sans mesure de pression: 8,4 mm ±0,25 mm Capteur combiné avec mesure de pression: 9,75 mm ±0,25 mm
Connexion capteur	Connexion « K » ou « L » : pour le raccordement à l'OCM F / OCM FR (OCM FR uniquement dans les pays germanophones)
Types capteurs	Capteur de vitesse d'écoulement (à tube/à coin) avec mesure de v selon le principe Doppler et mesure de la température (pour compenser l'influence de la température sur la vitesse du son) Capteur combiné à coin avec mesure de v selon le principe Doppler ; mesure de la hauteur par pression et mesure de la température (pour compenser l'influence de la température sur la vitesse du son)
Modèle	à installer au fond du canal
Matériaux en contact avec le milieu	PVDF (corps du capteur à coin) ; Acier inoxydable 1.4571 ; V4A (plaque de base ou gaine du capteur tubulaire) Polyuréthane (gaine du câble, raccord vissé et tête du capteur tubulaire) En outre, pour les capteurs équipés d'une cellule de mesure de pression : Acier inoxydable 1.4404 (AISI 316L), V4A (cellule de mesure de pression) ; Viton® Shore A (joint d'étanchéité rond/joint torique)
Mesure de la vitesse d´écoulement
Plage de mesure	-600 cm/s… +600 cm/s
Précision de mesure	±1 % de la valeur finale de l´intervalle de mesure
Dérive du point zéro	Stabilité absolue du point zéro
Cône d´émission acoustique	±5 degrés d´inclinaison
Mesure de température/Mesure de la vitesse du son
Plage de mesure	-20 °C… +50 °C
Erreur de mesure	±0,5 K
Mesure de hauteur – pression
Plage de mesure	0,005… 5 m
Dérive du point zéro	maxi. 0,75 % de la valeur finale (0 – 50 °C)
Précision de mesure	(fluide statique) ±0,5 % de la valeur finale (dans la plage 0,005…3,5 m)

Sous réserves de modifications techniques.
