Pluviomètre

Réf. article RM 20X

Pour l´acquisition du débit de précipitations

Pluviomètre pour l´acquisition de précipitations ainsi que la transmission GPRS vers le NIVUS WebPortal avec fonctionnalités étendues pour l´exploitation, le contrôle et la mise en alerte

  • Très grande autonomie de batterie jusqu´à 5 ans
  • Type 202 avec chauffage pour un fonctionnement hivernal
  • Transmission GPRS vers le NIVUS WebPortal avec fonctionnalités étendues  pour l´exploitation, le contrôle et le transfert des données ainsi que la mise en alerte

Le pluviomètre enregistre les précipitations tombant au sol sous forme liquide (pluie). Pour la variante avec chauffage intégré, les précipitations sous forme solide (grêle et neige) sont également relevées. Le corps du boîtier est réalisé en acier inoxydable, la passoire fournie évite un encrassement, dû à des feuilles ou excréments d´oiseaux, du système d´égouttage.

Pour un fonctionnement hivernal, nous proposons la variante type RM 202 avec chauffage, à commande électronique, exploitée via une tension alimentation externe.

La mesure est réalisée d´après le principe de l´auget basculant, c´est à dire qu´une impulsion correspondant à une quantité de précipitation de 0,1 mm est déclenchée via un contact Reed. Cette impulsion est transférée vers un compteur externe ou peut être dirigée vers un automate.

Dans le cas du modèle avec enregistreur, celui-ci enregistre les impulsions d´après la date, l´heure et la hauteur de précipitations. Grâce à sa batterie interne performante, cet enregistreur peut être exploité de manière autonome sur une très longue durée sans tension de réseau. L´enregistreur de données se connecte automatiquement au réseau GSM le plus puissant et transmet les données mesurées au NIVUS WebPortal.

NIVUS WebPortal offre de nombreuses possibilités pour l´exploitation, le contrôle d´état et le transfert des données ainsi que pour la mise en alerte.

Applications typiques pour le pluviomètre

  • Acquisition de précipitations
  • Mesures de chutes de neige
  • Détermination d´informations complémentaires lors de campagnes de mesure de débit et de détection d´eaux parasites
Généralités
Surface de captage 200 cm²
Capacité de l´auget 2 cm³
Intensité Maxi 11 mm/min
Résolution 0,1 mm de précipitation
Précision de sortie 1 pour 0 - 11 mm/min ±3 %
Température ambiante Sans chauffage 0 à 60 °C
Avec chauffage -25 à 60 °C
Poids 3,3 kg

Sous réserves de modifications techniques.

Signal de sortie 1
Durée d'impulsion 125 ms
Fréquence d´impulsion 0 à 2 Hz
Tension d´alimentation 5 à 24 V DC
Courant de repos (sans précipitations) 50 µA
Courant d´impulsion 80 mA
Ra Maxi 10 kOhm (Ra sur interface (Vcc = 5V))
100 Ohm

Sous réserves de modifications techniques.

Signal de sortie 2
Durée d'impulsion 50 ms
Fréquence d´impulsion 0 à 2 Hz
Puissance de commutation 0 bis 2 Hz
Tension de commutation 42 V

Sous réserves de modifications techniques.

Chauffage (option)
Tension 24 V DC
Température d´enclenchement 5 °C
Hystérésis 2 °C
Puissance de chauffage 48,5 W

Sous réserves de modifications techniques.

Bloc alimentation type RMT0Z NTH01 (option)
Primaire 85 - 265 V AC
Secondaire 24 V DC
Puissance consommée 60 W
Degré de protection IP65

Sous réserves de modifications techniques.

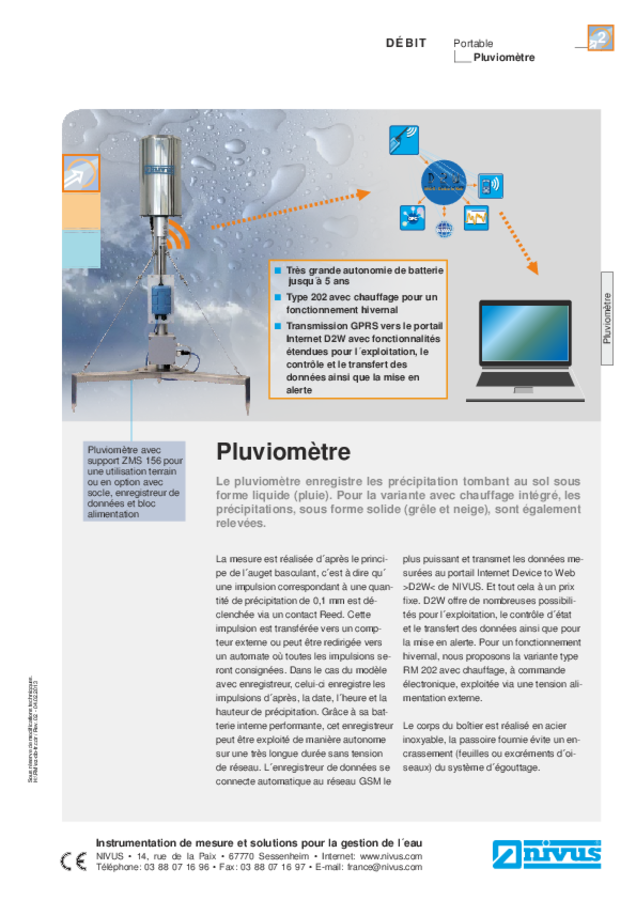

Fiche technique Pluviomètre
