Controlador de caudal

Caudalímetro OCM F

N° de pieza OCF-0

Para la medición de caudal en base al principio de Doppler

Para la medición ultrasónica de caudal de medios levemente a altamente contaminados en tuberías y canales semillenos y llenos. Sistema de medición completo en conexión con sensores KDA.

[Translate to Espanol:] Durchflussmessumformer OCM F

[Translate to Espanol:] OCM F Durchflussmessung Anwendungsbeispiel

[Translate to Espanol:] OCM F verschiedene Gerinneformen

[Translate to Espanol:] OCM F Anwendungsbeispiel

Económico.

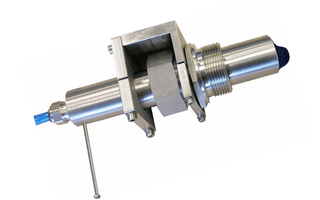

Conexión a sensores Tipo KDA.
Programación sencilla y en varios idiomas en el modo de diálogo.
Todas las salidas se pueden simular.
Controlador integrado de 3 pasos.

Descripción general

El caudalímetro OCM F utiliza un sensor ultrasónico Doppler de velocidad de caudal completamente bidireccional Tipo KDA. Este sensor Doppler inteligente recientemente desarrollado detecta y evalúa la velocidad del caudal directamente.

Los niveles se pueden medir mediante el sensor de presión integrado o a través de un sensor externo.

Operación y programación

Gracias a su interfaz intuitiva, el OCM F es muy fácil de configurar según los requisitos de las distintas aplicaciones. Las configuraciones programadas se indican con claridad. Esta función prácticamente elimina el malfuncionamiento debido a una programación incorrecta. Las lecturas se indican de manera clara en la pantalla gráfica de gran tamaño y con luz de fondo.

Aplicaciones típicas del OCM F

· Mediciones permanentes en cuencas de aguas fluviales, cuencas de retención de aguas de lluvia y tanques de sedimentación de aguas fluviales.

· Mediciones de volumen de descarga.

· Mediciones de caudal en redes de canales.

· Plantas de tratamiento de aguas servidas: captación, descarga, puntos de captación de tanques de lodos activados, lodos de retorno y recirculación.

· Redes industriales de aguas residuales.

· Y mucho más.

General
Fuente de alimentación	100 a 240 V CA, +10 %/-15 %, 47 a 63 Hz 24 V DC +/- 15%, 5% de onda residual.
Protección	IP65
Condiciones de funcionamiento	Clase de protección I Categoría de sobretensión II Grado de contaminación 2
Altitud de funcionamiento	Aparato de CA para su uso a una altitud de hasta 3000 m sobre el nivel del mar. En caso de tensiones de relé > 150 V, su uso queda limitado a altitudes de hasta un máximo de 2000 m sobre el nivel del mar (aparatos de CA y CC).
Pantalla	Pantalla LCD gráfica completa retroiluminada, 128 x 64 píxeles
Memoria de datos	4 MB, 64 512 puntos, para la memoria de programación y lecturas; lectura mediante una memoria USB conectada en la parte frontal
Ciclo de almacenamiento	De 1 minuto a 1 hora
Circuitos de sensores	con tipo de protección contra explosiones Ex ib IIB
Sensores de 2 hilos por canal	N.º de bornes 46…49 Uo 26,1 V Io 87,9 mA Po 574 mW (curva característica lineal) Co 400 nF Lo 5 mH
Sensores de caudal	N.º de bornes 50…54 Uo 9,9 V Io 629 mA Po 6,2 W (curva característica rectangular) Co 5 µF Lo 0,15 mH
Circuitos de transmisión de datos	RS485 conectado galvánicamente al circuito del sensor Us 5 V
Consumo de energía	CA: máx. 18 VA, típico 7 VA CC: máx. 15 W, típico 6 W
Carcasa	Material: Policarbonato Peso: ca. 1.620 g
Temperatura operativa	-20 °C… +60 °C / en caso de Ex: -20 °C… +40 °C
Temperatura de almacenamiento	-30 °C… +70 °C
Humedad máx.	90 %, sin condensación.
Operación	6 teclas, menús en alemán, inglés, francés y polaco.
Entradas	1 x 4 - 20 mA para el nivel externo (sonda de dos hilos). 2 x 0/4 - 20 mA con resolución de 12 bits para el nivel externo y punto de ajuste externo. 4 entradas digitales. 1 sensor Doppler compacto activo Tipo KDA conectable.
Salidas	3 x 0/4 – 20 mA, carga 500 Ohm, resolución de 12 bits, 0,1% de precisión (después de la calibración). 5 relés (SPDT), carga máx. 230 V CA / 2 A (cos. φ 0,9 )
Controlador	Controlador de 3 pasos, función de cierre rápido, posición ajustable de la válvula de corredera en caso de error.
Aprobación para uso en entornos explosivos	II (2) G [Ex ib Gb] IIB
