Pomiar przepływu

Przepływomierz OCM F

Część numer OCF-0

Pomiary przepływu oparte na efekcie Dopplera

Ultradźwiękowy pomiar przepływu do pracy w lekko lub mocno zanieczyszczonych mediach, rurociągach i kanałach z pełnym lub niepełnym wypełnieniem.

Kompletny system pomiarowy współpracujący z czujnikami KDA.

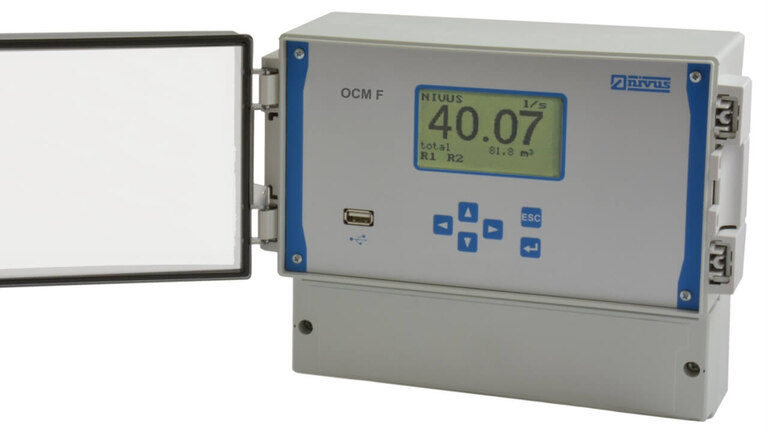

[Translate to Polski:] Durchflussmessumformer OCM F

[Translate to Polski:] OCM F Durchflussmessung Anwendungsbeispiel

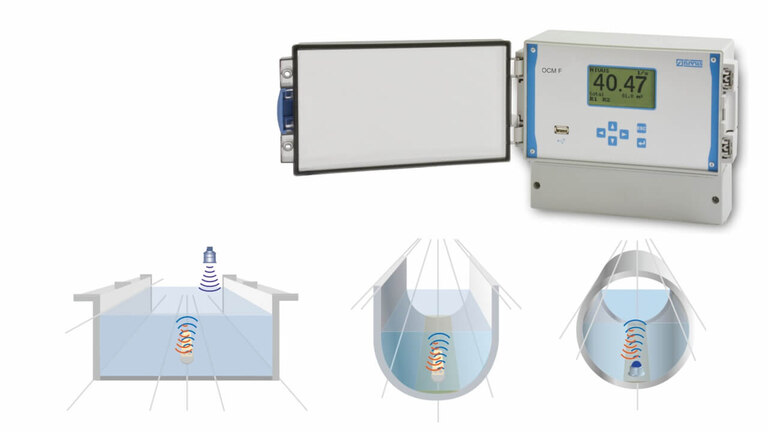

[Translate to Polski:] OCM F verschiedene Gerinneformen

[Translate to Polski:] OCM F Anwendungsbeispiel

OCM F – ultrasoniczny przepływomierz do kanałów i rurociągów

OCM F to zaawansowany, stacjonarny przepływomierz przeznaczony do pomiarów w kanałach otwartych oraz rurociągach częściowo lub całkowicie wypełnionych. Urządzenie skutecznie mierzy przepływ również w mediach zanieczyszczonych bądź zawierających cząstki stałe, dzięki zastosowaniu technologii ultradźwiękowej Dopplera. Poziom przepływu można określać za pomocą wbudowanego czujnika ciśnienia, jak i zewnętrznego sensora, co zwiększa elastyczność w zastosowaniach przemysłowych czy komunalnych. Czujnik Dopplera automatycznie oblicza prędkość przepływu na podstawie przesunięcia częstotliwości sygnału odbitego od cząstek w medium, a intuicyjny interfejs z czytelnym ekranem umożliwia szybkie ustawienie parametrów i monitorowanie odczytów. Dane mogą być przesyłane przez USB lub analizowane w oprogramowaniu NivuSoft, co ułatwia bieżące raportowanie i archiwizację wyników.

Konstrukcja i właściwości OCM F

Innowacyjne podejście do konstrukcji i kontroli parametrów pozwala w pełni wykorzystać możliwości OCM F. Wśród istotnych właściwości urządzenia wyróżnić można:

pomiar przepływu w mocno zanieczyszczonych mediach,
współpracę z czujnikami prędkości i poziomu (typ KDA),
intuicyjne menu z podświetlanym ekranem,
zintegrowany 3-stopniowy kontroler z możliwością symulacji sygnałów wyjściowych,
obudowę o klasie ochrony IP65 z opcją pracy w strefach Ex,
zasilanie 100–240 VAC lub 24 V DC.

Takie połączenie właściwości czyni OCM F wszechstronnym narzędziem do stałych instalacji pomiarowych, wymagających minimalnej obsługi.

Obszary zastosowań OCM F

Przepływomierz OCM F znajduje szerokie zastosowanie w różnych instalacjach przemysłowych i komunalnych, w tym:

w oczyszczalniach ścieków (dopływy, odpływy, recyrkulacja, osad czynny),
w monitoringu sieci kanalizacyjnych oraz systemów retencyjnych,
w przemysłowych sieciach wodnych i ściekowych,
w systemach irygacyjnych, energetycznych i chłodniczych.

Dzięki precyzji i stabilności działania urządzenie sprawdza się w różnych warunkach, dostarczając wiarygodnych danych nawet w trudnych środowiskach.

Dane techniczne - OCM F
Zasilanie	100 do 240 V AC, +10 % / -15 %, 47 do 63 Hz 24 V DC +/- 15%, 5% szczątkowe tętnienie
Klasa ochrony	IP65
Warunki pracy	Klasa ochrony I Kategoria przepięciowa II Stopień zanieczyszczenia 2
Wysokość pracy	Urządzenie prądu przemiennego przeznaczone do użytku na wysokości do 3000 m n.p.m. W przypadku napięć przekaźnikowych powyżej 150 V zakres wysokości użytkowania jest ograniczony do maksymalnie 2000 m (urządzenia prądu przemiennego i stałego)
Wyświetlacz	Podświetlany wyświetlacz LCD z pełną grafiką, 128 x 64 pikseli
Pamięć danych	4 MB, 64 512 punktów, na pamięć programową i odczytową; odczyt za pomocą pamięci USB podłączanej z przodu urządzenia
Cykl zapisu danych	Od 1 minuty do 1 godziny
Obwody czujników	w klasie ochrony przeciwwybuchowej Ex ib IIB
Czujniki 2-przewodowe na kanał	Nr zacisków 46…49 Uo 26,1 V Io 87,9 mA Po 574 mW (charakterystyka liniowa) Co 400 nF Lo 5 mH
Czujniki przepływu	Nr zacisków 50…54 Uo 9,9 V Io 629 mA Po 6,2 W (charakterystyka prostokątna) Co 5 µF Lo 0,15 mH
Obwody transmisji danych	RS485 połączony galwanicznie z obwodem czujnika Us 5 V
Pobór mocy	AC: maks. 18 VA, typowo 7 VA DC: maks. 15 W, typowo 6 W
Obudowa	Materiał: poliwęglan Waga: ok. 1620g
Temperatura pracy	-20 °C… +60 °C / w przypadku wersji Ex: -20 °C… +40 °C
Temperatura przechowywania	-30 °C… +70 °C
Maksymalne stężenie wilgoci	90%, bez kondensacji
Praca	6 przycisków, dostępne języki menu: polski, niemiecki, angielski, francuski, polskim
Wejścia	1 x 4 – 20mA do zewnętrznego poziomu 1 (4) x 0/4 – 20mA, 12-bitowy do zewnętrznego poziomu i zewnętrznych nastaw 4 wejścia cyfrowe 1 czynne złącze do czujnika typ KDA
Wyjścia	3 x 0/4 – 20mA, oporność 500 Ohm, 12-bitowy, dokładność 0,1% (po kalibracji) 5 przekaźników (SPDT), maks. 230 V AC / 2 A (cos. φ 0,9 )
Regulator	3-stopniowy kontroler, funkcja szybkiego wyłączania, regulowana pozycja zasuwy w razie błędu
Dopuszczenie do pracy w strefach Ex	II (2) G [Ex ib Gb] IIB

Specyfikacja tematu wymaga zmian.

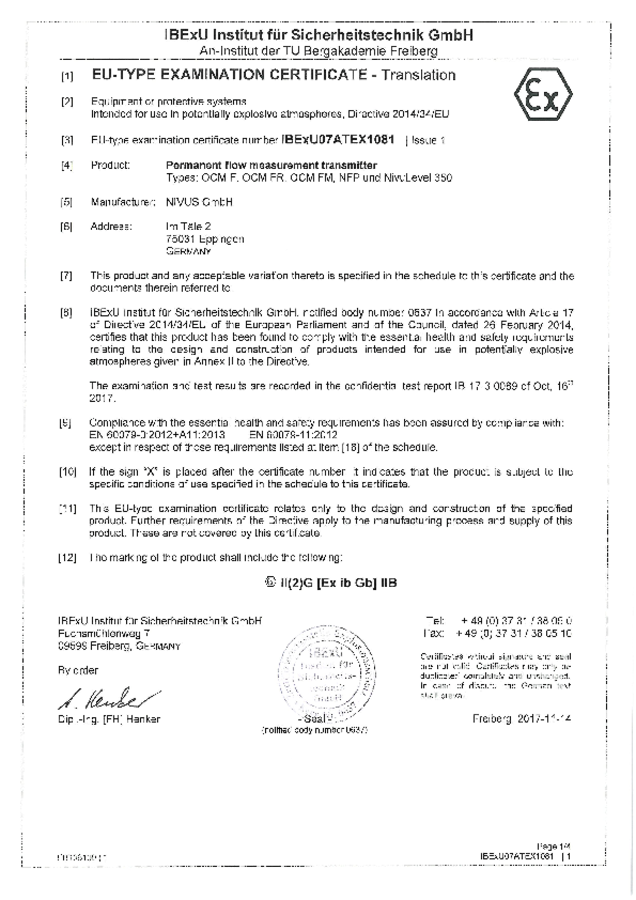

EU-Type Examination Certificate OCM F and NFP
