Czujniki przepływu

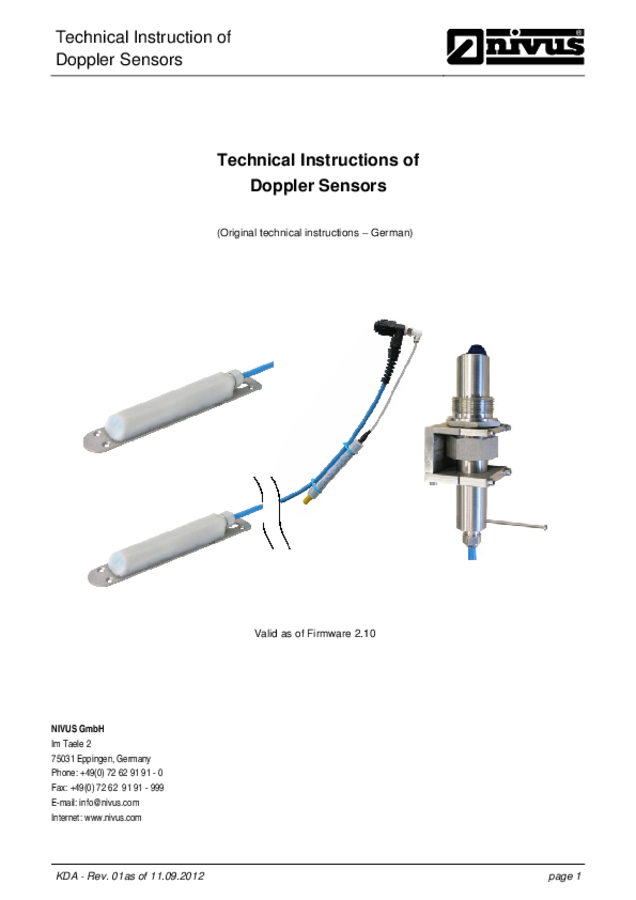

Czujnik rurowy KDA (Doppler)

Część numer KDA-R/KDS-R

czujniki pomiaru prędkości do montażu w rurociągach , przez ścianę rurociągu

Ultradźwiękowe czujniki do pomiaru prędkości przepływu w lekko i mocno zabrudzonych mediach. Do montowania w rurociągach , przez ściane rurociągu (mufa/zawór kulowy)

technologia Dopplerowska 4-generacji
oszczędność kosztów
do stosowania w kanałach o różnych przekrojach
proste w instalacji, nie potrzebują innych specjalnych konstrukcji
kable mogą być przedłużane bez problemu
pomiar w mediach silnie zabrudzonych i żrących

Czujniki KDA (pomiar prędkości przepływu) znajdują zastosowanie w pomiarach ciągłych w lekko i bardzo zanieczyszczonych mediach. Konstrukcja rurowa czujnika nadaje się głównie do instalacji na rurociągach przez ścianie rury (mufa lub zawór kulowy). W połączenie z przetwornikiem typu PCm F i OCM F daje nam kompletny układ pomiarowy.

Standardowe zastosowanie

oczyszczalnia ścieków: dopływ, opróżnianie, zbiorniki osadu czynnego, osad powrotny osad nadmierny, dozowanie flokulantów
ciągłe pomiary na obiektach oczyszczania wód deszczowych takich jak zbiorniki przelewowe, sedymentacja deszczówki oraz zbiorniki retencyjne
Bezpośrednia kontrola opróżniania, infiltracja detekcja przecieków
sieci przemysłowe
kampanie pomiarowe na sieci
... i wiele innych

Dane techniczne - czujnik KDA (rurowy)
Metoda pomiarowa	Doppler (prędkość przepływu) hydrostatyczny piezorezystancyjny (pomiar poziomu wypełnienia)
Częstotliwość pomiarowa	750 kHz
Zakres pomiarowy	0,005… 5 m
Dryft punktu zerowego	maks. 0.75 % ostatecznej wartości (0 – 50 °C)
Niepewność pomiarowa	(standing medium) ±0.5 % of final value (in range 0.005…3.5 m)
Klasa ochrony	IP 68
Zatwierdzenia Ex (opcjonalnie) / inne zatwierdzenia (opcjonalnie)	ATEX: IBExU 07 ATEX 1082 Wydanie 1 Ex II 2G Ex ib IIB T4 Gb
Temperatura pracy	-40 °C… +50 °C (również do użytku w strefie Ex 1)
Temperatura przechowywania	−40 °C… +70 °C
Dopuszczalne ciśnienie pracy	maks. 4 bar (czujnik kombi z celą hydrostatyczną maks. 1 bar)
Dostępna długość kabli	10 / 15 / 20 / 30 / 40 / 50 / 60 / 70 / 80 / 90 / 100 m; dłuższe wersje dostępne na zapytanie; w przypadku czujników z celą hydrostatyczną maksymalna długość jednego odcinka kabla 30m, w przypadku przedłużenia trzeba montować element odpowietrzeniowy po 30 m. Element ten może być również wykorzystany jako puszka podłączeniowa do kolejnego odcinka przewodu.
Typy kabli	Czujnik bez celi hydrostatycznej: LiYC11Y 2 x 1.5 + 1 x 2 x 0.34 Czujnik kombi z celą hydrostatyczną: LiYC11Y 2x1.5 + 1 x 2 x 0.34 + PA 1.5/2.5
Zewnętrzna średnica kabla	Czujnik bez celi hydrostatycznej: 8.4 mm ±0.25 mm Czujnik kombi z celą hydrostatyczną: 9.75 mm ±0.25 mm
Podłączenie czujników	Złącze „K” lub „L”: do podłączenia do OCM F / OCM FR (OCM FR tylko na obszarze niemieckojęzycznym)
Typy czujników	(Rurkowy/klinowy) czujnik prędkości przepływu z pomiarem prędkości v opartym na zasadzie Dopplera oraz pomiarem temperatury (w celu kompensacji wpływu temperatury na prędkość dźwięku) Klinowy czujnik kombinowany z pomiarem prędkości v opartym na zasadzie Dopplera; pomiar wysokości na podstawie ciśnienia oraz pomiar temperatury (w celu kompensacji wpływu temperatury na prędkość dźwięku)
Konstrukcja	do montażu w rurach za pomocą króćca, złącza czujnikowego i elementu mocującego
Medium - materiały kontaktowe	PVDF (korpus czujnika klinowego); stal nierdzewna 1.4571; V4A (płyta podstawy lub osłona czujnika rurowego) poliuretan (osłona kabla, złącze śrubowe i głowica czujnika rurowego) Dodatkowo w przypadku czujników z komorą pomiarową ciśnienia: stal nierdzewna 1.4404 (AISI 316L), V4A (komora pomiarowa ciśnienia); Viton® Shore A (okrągły pierścień uszczelniający/o-ring)
pomiar prędkości przepływu
Zakres pomiarowy	−600 cm/s… +600 cm/s
Niepewność pomiarowa	±1 % zakresu wartości końcowej
Dryft punktu zerowego	stabilny punkt zero, bez dryfu
Kąt wiązki	±5 st.
Pomiar temperatury/Pomiar prędkości dźwięku
Zakres pomiarowy	−20 °C… +50 °C
Błąd pomiaru	±0.5 K
hydrostatyczny pomiar poziomu wypełnienia

Specyfikacja tematu wymaga zmian.

Datasheet KDA Sensors

Datasheet for KDA pipe and wedge sensors

ściągnij plik
PDF 224 KB

Technical Instruction for Doppler Sensors

Technical Instruction for KDA Doppler sensors (pipe and wedge style)

ściągnij plik
PDF 2 MB

Mounting Instruction | Correlation and Doppler Sensors (Rev. 09)

ściągnij plik
PDF 4 MB

EC-Type Examination Certificate Compact Doppler

for KDA-K.. / KDA-R.. / incl. supplements

ściągnij plik
PDF 563 KB

Declaration of Conformity Compact Doppler Active Sensors

Compact Doppler Active Sensors KDA-K.. / KDA-R.. / KDS-K.. / KDS-R..

ściągnij plik
PDF 181 KB
