Capteurs de niveau

Série RiNouveau

Réf. article

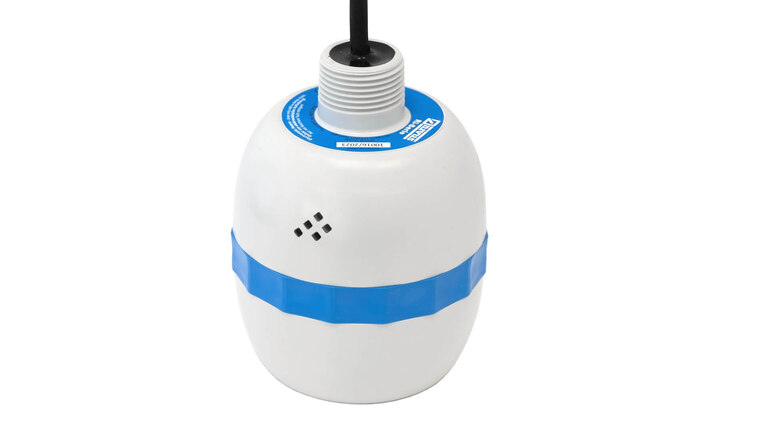

Capteurs radar à 2 fils dédiés à la mesure de niveau

Capteurs de niveau utilisant la technologie radar avec convertisseur intégré, dédiés à la mesure de la distance, du niveau, du vide ou du volume. Avec agrément Ex

Avantages

  • Radar FMCW intelligent à 2 fils pour une connexion directe aux systèmes suivants
  • Mise en service avec un smartphone, une tablette ou un PC via une interface utilisateur web
  • Angle de rayonnement étroit (seulement 6 degrés)
  • Indicateur LED pour support d'installation et messages de fonctionnement
  • Agrément ATEX pour zone 0/1

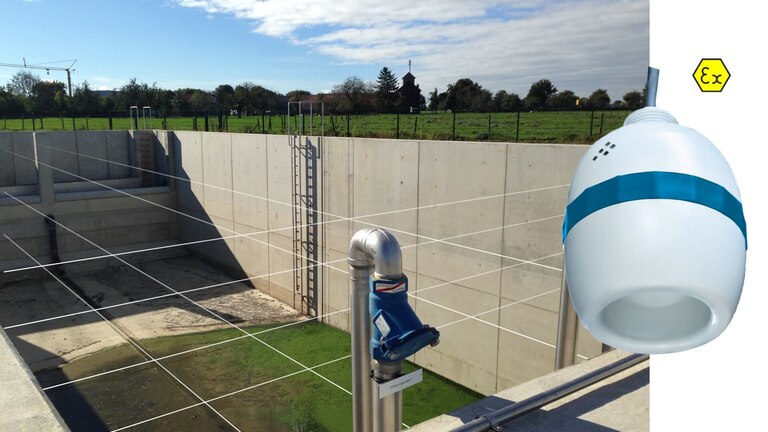

Fiabilité et robustesse

Les capteurs à 2 fils de la série Ri utilisant la technologie radar FMCW assurent une surveillance précise des liquides dans les applications de mesure standard et sensibles, garantissent une sécurité de fonctionnement totale et limitent les coûts grâce à des frais d'entretien et de réparation très faibles. Fiabilité maximale pour les mesures de niveau dans les conditions environnementales les plus difficiles grâce à un angle de rayonnement très étroit et à un indice de protection IP68.

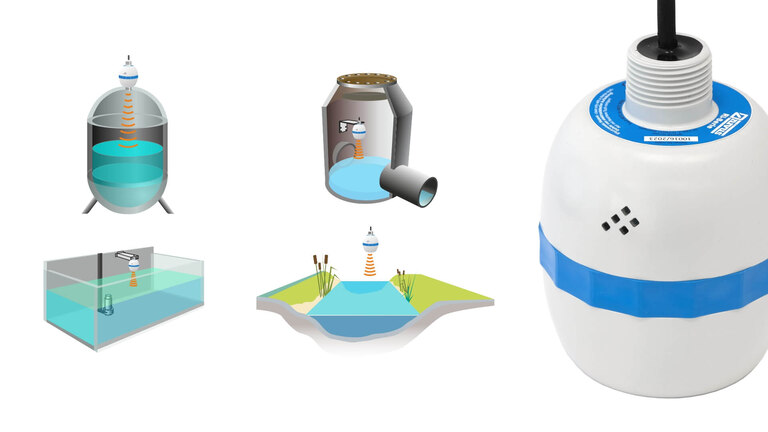

Applications courantes

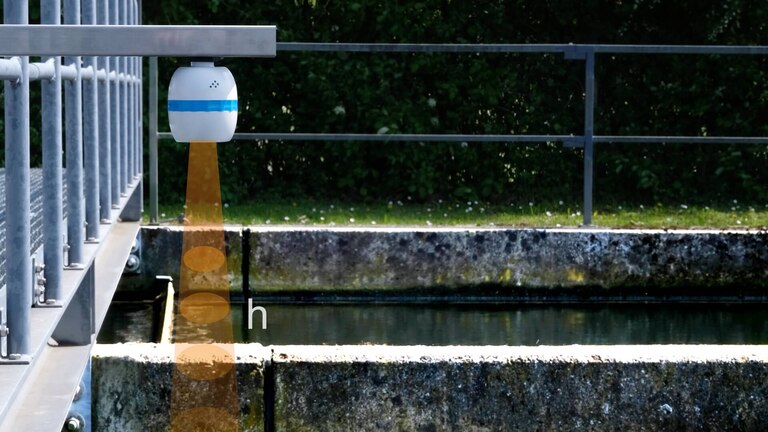

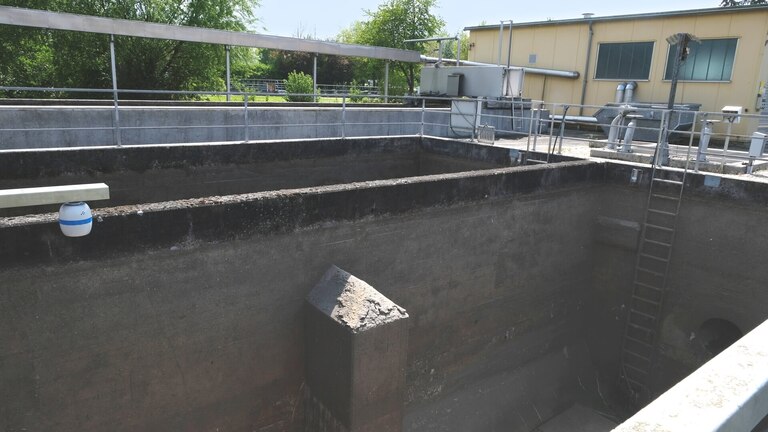

Eaux usées

Déversoirs d'orage et canaux de stockage, bassins de clarification, stations de pompage, installations de dégrillage, mesures de débit, mesures de volume dans réservoirs, surveillance de containers, systèmes d'irrigation

Eau potable

Mesures de niveau de réservoirs, traitement de l'eau, dessalement d'eau de mer, mesure de niveau

Protection contre les inondations

Bassins de retenue, niveaux avec transmission de données à distance, eaux de surface

Production d'énergie

Systèmes de refroidissement, centrales hydroélectriques

Industrie

Réservoirs et bassins, tous types

Avantages de la technologie radar FMCW

  • Aucune influence exercée par les variations de température, le vent, la pression ou les ciels gazeux
  • Pour les applications avec surface mousseuse ou turbulences
  • Détection de surface en continu
Communication

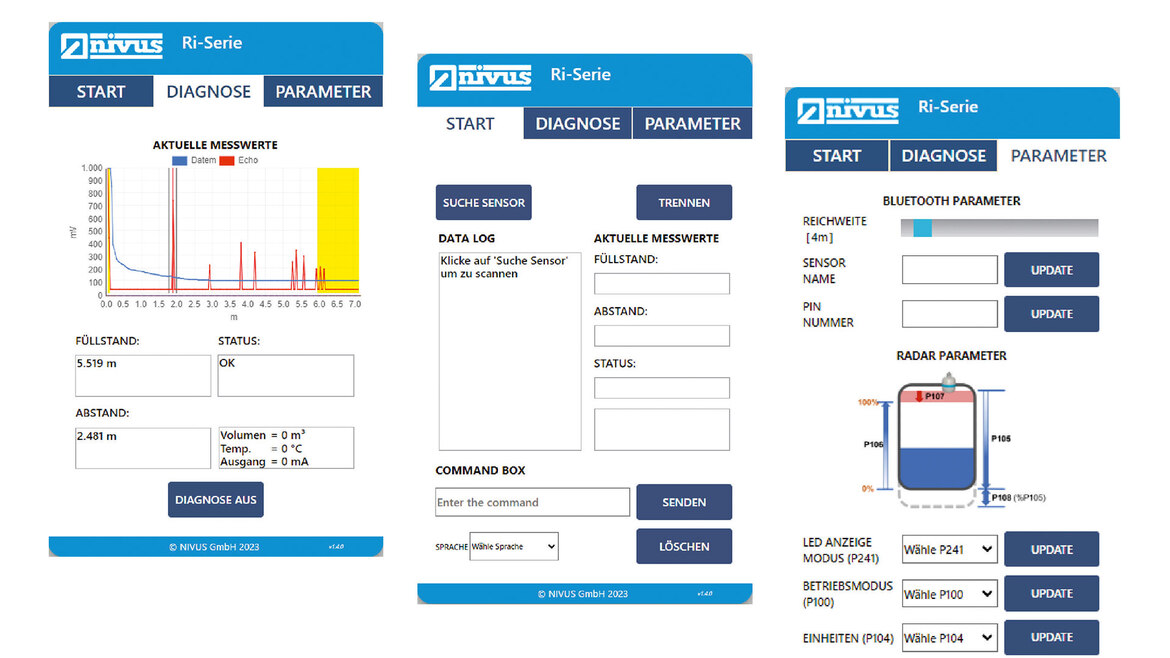

Application web unique et sécurisée via Bluetooth

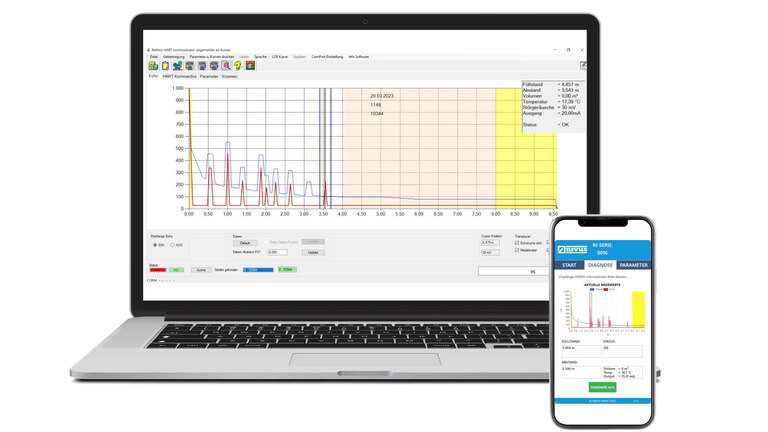

Grâce à une interface utilisateur web, le capteur Ri offre un moyen simple et pratique de modifier les paramètres, d'afficher les courbes échos et de changer la portée Bluetooth. Cette application web est accessible via n'importe quel navigateur sur tous les systèmes d'exploitation (Windows, Android ou iOS). Par rapport à une application classique, il n'est pas nécessaire d'installer un logiciel ni les mises à jour associées.

Cliquez ici pour accéder à l'interface utilisateur: https://www.nivus.de/ri-app/

DTM via HART

Un DTM (Device Type Manager) destiné à l'utilisation d'appareils HART est également disponible pour les capteurs. Il permet le paramétrage via le logiciel de configuration PACTware indépendant de tout fabricant.

Logiciel PC via HART

Si nécessaire, une suppression manuelle des échos parasites peut être effectuée via un logiciel PC. De plus, tous les paramètres importants pour l'adaptation de la plage de mesure peuvent être optimisés et répertoriés.

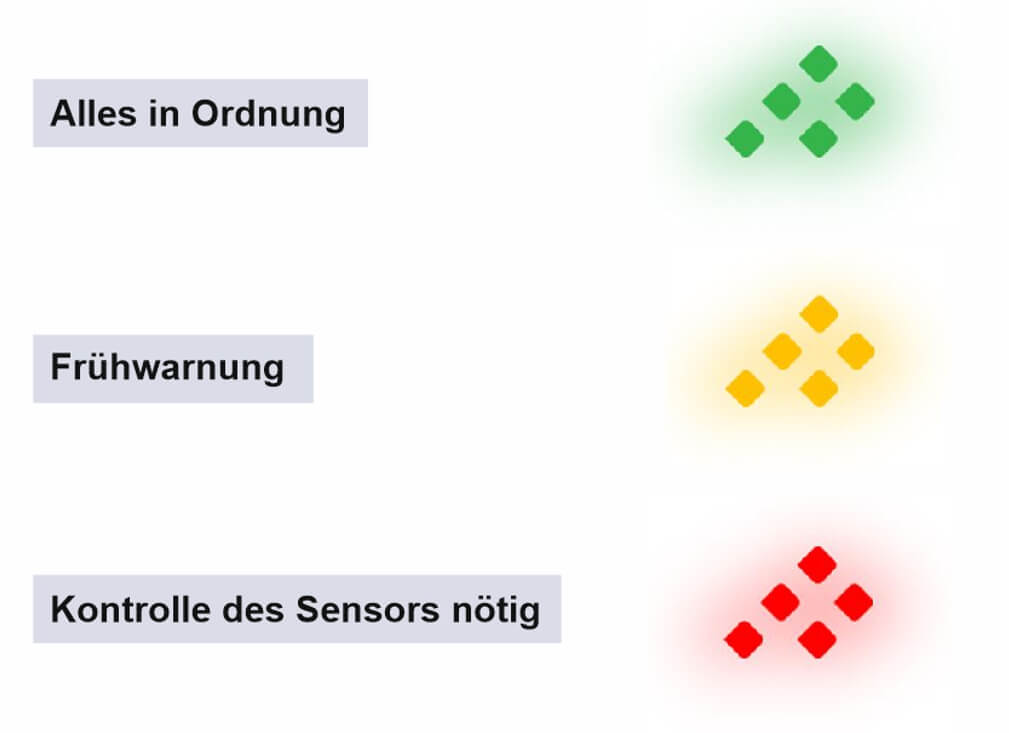

Indicateur LED

Lors de l'installation, les LED indiquent la position dans laquelle le capteur reçoit le meilleur signal. Cela permet une installation confortable et aisée du capteur. En mode de mesure, les LED indiquent également si la mesure fonctionne correctement.

Montage

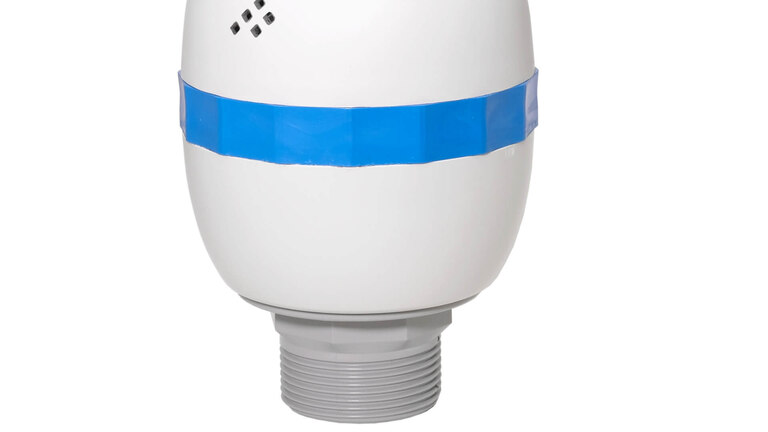

Le montage s'effectue facilement via le raccord fileté 1" BSP/NPT situé à l'arrière. Les capteurs sont également disponibles en option avec un raccord fileté 1" en PVDF à l'avant.

Données techniques
Allgemein
Durée de démarrage

Démarrage à froid = 10 secondes

Démarrage à chaud = 5 secondes

Courant absorbé

3.8 − 22 mA, résolution 1μA, consommation électrique au démarrage: 20 mA

Précision

2 mm

Résolution

1 mm

Angle de réflexion

Principe de mesure

FMCW

Plage de mesure

75 mm jusqu'à 8 m ou jusqu'à 20 m

Fréquence de mesure

V-Band (63 GHz)

Poids

1,5 kg

Afficheur

Lampes LED 4 couleurs avec capteur d'inclinaison

Bluetooth crypté avec interface mobile, portée sans fil 4 - 40 m, configurable par l'utilisateur

Sorties

4 − 20 mA, HART avec DTM

Longueurs de câble

Standard : 5 m, 10 m, 20 m, 30 m, 50 m ou 100 m

Agrément Ex

Zones 0, 1, 2 : Ex II 1G Exia IIC T4 Ga, Tamb.= −40 °C à +80 °C

Zones 20, 21, 22 : Ex II 1D Exia IIIC T100 °C Da, Tamb.= −40 °C à +80 °C

Degré de protection

IP68 / NEMA 6P

Connexion process

Filetage arrière 1” BSP/NPT

Option : filetage frontal 1,5” BSP/NPT

Matériau du boîtier

Valox 357U

Tension d´alimentation

12 − 28 V DC

Sous réserves de modifications techniques.

Téléchargements

Brochure Ri-Sensors

Accurate and reliable level measurement with radar technology

Manuel d´instruction | Capteur série Ri / Capteur radar intelligent (Rev. 00)



RI-Series Software

Version 1.11.0



Ri-Series Communication-DTM for parameterization with PACtware
