Sensores de caudal

Sensor de correlación CS2 tipo tubo

N° de pieza CS2-V1

Rango de medición amplio para tuberías de gran tamaño

Sensores ultrasónicos para la medición de caudal de muy alta precisión en medios levemente a altamente contaminados. Para instalar en tuberías a partir de 1.000 mm de diámetro.


  • Conexión sin interferencias en largas distancias mediante la transmisión de señal digital.
  • Los cables se pueden alargar sin problemas con cables estándar.
  • Punto cero absolutamente estable y sin desplazamiento.
  • Medición en medios muy contaminados y abrasivos.
  • Fácil de instalar, sin estructuras adicionales y con accesorios de montaje completamente compatibles.
  • Se puede instalar durante la ejecución de procesos.
  • Especialmente apto para secciones de tuberías desde 1.000 mm de diámetro.



Los sensores de velocidad de caudal CS2 están hechos para la medición continua de medios levemente a altamente contaminados.
Los sensores con forma de tubo están diseñados para instalarlos en tuberías desde el exterior con una boquilla. Cuando se utilizan con transmisores como el NivuFlow 750 y con un dispositivo de medición de nivel externo el resultado es un sistema de medición de caudal completo.

Aplicaciones típicas para los sensores CS2 tipo tubo



  • Redes de canales: áreas de medición para facturación y medición de caudal en secciones de tuberías de gran tamaño.
  • Plantas de tratamiento de aguas residuales: captación, descarga, puntos de captación de tanques de lodos activados, lodos de retorno, recirculación, lodos excedentes, descarga del digestor y dosis de floculante.
  • Redes industriales de aguas residuales.
  • Y mucho más.



General
Principo de medición Medición ultrasónica de correlación cruzada con detección de patrón digital (velocidad del caudal).
Medición ultrasónica de tiempo de tránsito (medición de nivel).
Variación del punto cero Punto cero absolutamente estable.
Frecuencia de medición 1 MHz
Rango de medición - 100 cm/s a +600 cm/s
Tipos de sensor Sensor de V con compensación de T.
Protección IP 68
Aprobación para uso en entornos explosivos II 2 G Ex ib IIB T4 Gb (ATEX)
Ex ib IIB T4 Gb (IECEX)
Temperatura operativa -20 °C a +50 °C
-20 °C a +40 °C si se utilizan sensores en la Zona Ex 1.

Temperatura de almacenamiento -30 °C a +70 °C
Présion operativa Máx. 4 bar (para sensores combinados con celda de presión máx. 1 bar).
Largos del cable 10/15/20/30/50/100 m preconfigurados, se pueden alargar a pedido.
Tipos de cable LiYC11Y 2 x 1,5 + 1 x 2 x 0,34 + PA 1,5/2,5
Diámetro externo del cable 8,4 mm ± 0,25 mm
Conexión del sensor Extremo del cable preconfigurado para conectar a OCM CF.
Estructura Sensor de cuña para instalar en las paredes o en el fondo de canales.
Sensor de tubo para instalar en tuberías con unión roscada y elemento de retención.
Materiales que entran en contacto con el medio Polyurethan, Edelstahl 1.4571, PPO GF30, PTFE, PA6 GF30
Option: chemikalienbeständiger Sensor aus PEEK, Hastelloy C-276-Hüllrohr; Kabel mit FEP-Überzug
Incertidumbre de medición para 0.05≤|V|≤0.5 m/s: E_v=0.5/|V| [%]
para |V|>0,5 m/s: E_v=1 %

Las especificaciones están sujetas a cambios.

Zeichnung Rohrsensor mit Absperrkugelhahn

Rohrsensor montier mittels Befestigungselement, Absperrkugelhahn und 1 ½“ Anschweißstutzen

Konformitätserklärung Ultraschall-Aktivsensoren POA / OCL / CS2

Ultraschall-Aktivsensoren POA / OCL / CS2

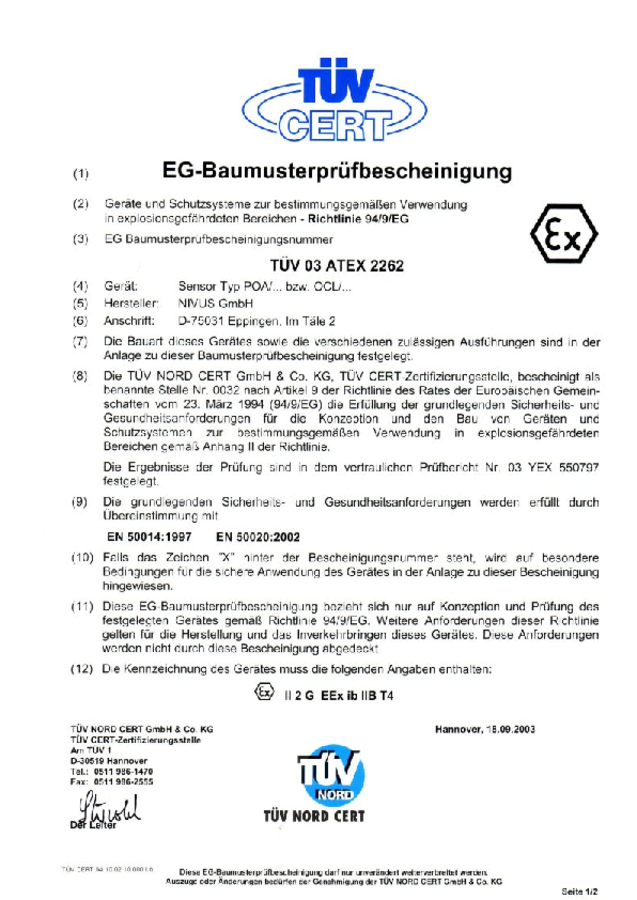

EG Baumusterprüfbescheinigung Aktivsensoren

EG Baumusterprüfbescheinigung Aktivsensoren inkl. Ergänzungen
