Capteurs de débit
CSM capteur hydrodynamique (Profileur ultrasonore de vitesse)
Réf. article CSM-V100Idéal pour mesures dès 3 cm de hauteur d´eau
Profileur ultrasonore de vitesse pour mesure de débit avec très haute précision en milieux faiblement à fortement chargés. Pour installation sur l´extérieur de la conduite.
![[Translate to Francais:] CSM-D - Keilsensor mit integrierter Füllstandsmessung](/fileadmin/_processed_/f/7/csm_Minisensor-2_dbc9cba6f7.png "[Translate to Francais:] CSM-Keilsensor mit integrierter Füllstandsmessung")
![[Translate to Francais:] Füllstandmessung für Minisensor](/fileadmin/_processed_/6/d/csm_dsm-mini-fuellstand_c1c506539e.png "[Translate to Francais:] DSM - Füllstandmessung für Minisensor")
![[Translate to Francais:] Elektronikbox für Minisensoren](/fileadmin/_processed_/b/5/csm_Minisensor-3_d027bf17ee.png "[Translate to Francais:] Elektronikbox für Minisensoren")
![[Translate to Francais:] Durchflussmessung Fließprofildarstellung](/fileadmin/_processed_/a/c/csm_OCM-Pro-CF-4-transmitter_83f9603986.png "[Translate to Francais:] Durchflussmessung Fließprofildarstellung")

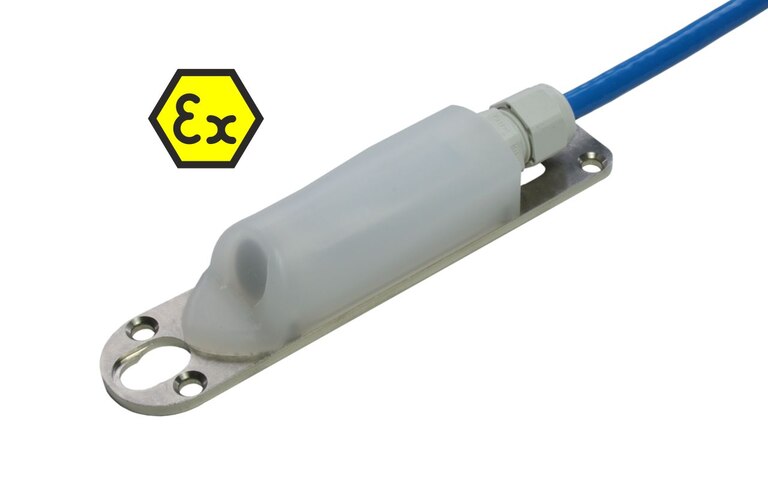

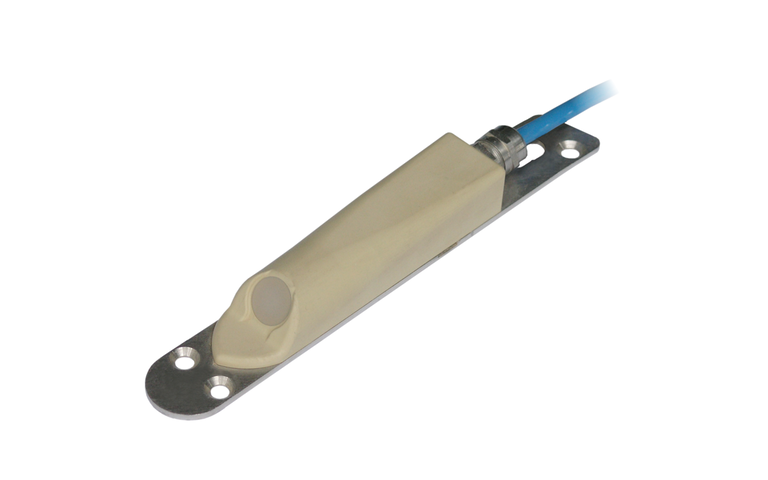

![[Translate to Francais:] CSM-D - Keilsensor mit integrierter Füllstandsmessung](/fileadmin/_processed_/f/7/csm_Minisensor-2_6d0d9c87bf.png "[Translate to Francais:] CSM-Keilsensor mit integrierter Füllstandsmessung")

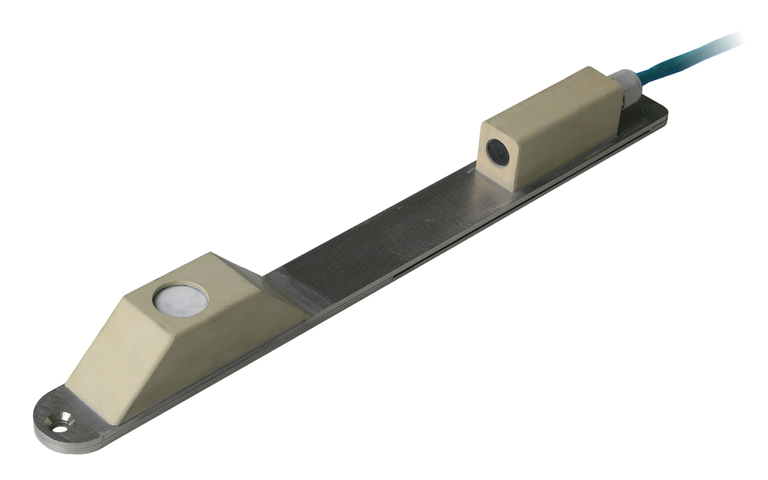

![[Translate to Francais:] Füllstandmessung für Minisensor](/fileadmin/_processed_/6/d/csm_dsm-mini-fuellstand_9b6dd3a80d.png "[Translate to Francais:] DSM - Füllstandmessung für Minisensor")
![[Translate to Francais:] Elektronikbox für Minisensoren](/fileadmin/_processed_/b/5/csm_Minisensor-3_98c397c908.png "[Translate to Francais:] Elektronikbox für Minisensoren")

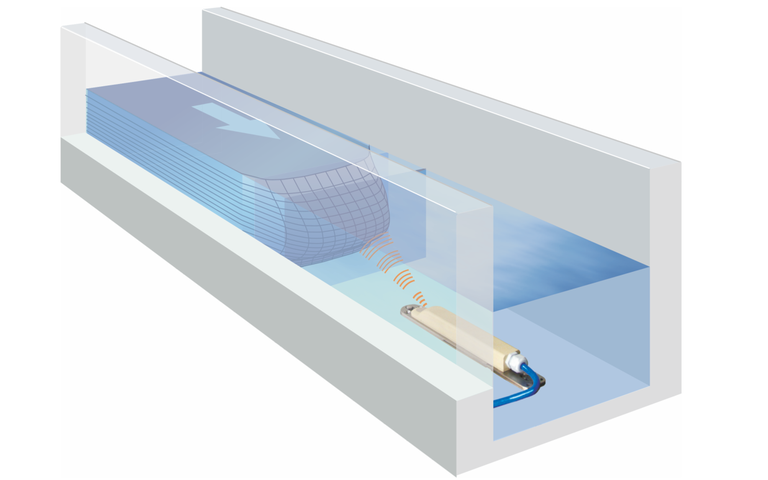

![[Translate to Francais:] Durchflussmessung Fließprofildarstellung](/fileadmin/_processed_/a/c/csm_OCM-Pro-CF-4-transmitter_deac6c2a8d.png "[Translate to Francais:] Durchflussmessung Fließprofildarstellung")
Description
- Pour mesures de débit avec très haute précision
- Mesure des eaux parasites
- Contrôle des rejets
- Points de mesure de facturation
- Ouvrage de décharge
- Mesures de précipitation et drainage
La famille de capteurs Mini propose la solution optimale de mesure avec de faibles hauteurs de fluide, telles que la mesure d´eaux parasites et les mesures des rejets indirects. Ils utilisent le principe de mesure, breveté et éprouvé de NIVUS, la corrélation croisée ultrasonore. Cela permet la détermination et l´affichage du profil de vitesse dès quelques centimètres de hauteur d´eau.
Le modèle de capteur convient aux petites géométries et réduit les effets de remous locaux, l'engorgement et le risque de blocage.
Applications pour capteurs mini
- Campagnes de mesure en canaux
- Stations d´épuration réduites: Entrée et sortie
- Réseaux d'eaux industrielles
- Particulièrement approprié aux canaux à faibles hauteurs d'eau
Données techniques
| Généralités | |
|---|---|
| Capteur de mesure de vitesse, type CSM | |
| Principe de mesure | Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d´images (mesure de vitesse d´écoulement) Mesure piézorésistive de pression (mesure de hauteur) |
| Types capteurs | Capteur de vitesse avec compensation de température Capteur de vitesse avec compensation de température et mesure de hauteur (cellule de mesure de pression) |
| Degré de protection | IP 68 |
| Agrément Ex | II 2 G Ex ib IIB T4 Gb |
| Température de service | Capteur de vitesse -20 °C á +65 °C -40 °C á +80 °C pour Ex Zone 1 Capteur de vitesse avec cellule de mesure de pression -20 °C á +50 °C -40 °C á +80 °C pour Ex Zone 1 |
| Température de stockage | -30 °C à +70 °C |
| Pression de service | maxi. 4 bars (pour capteur combiné avec cellule de mesure de pression, maxi. 1 bar) |
| Longueurs de câble | 7 / 15 m, à raccorder à l´électronique box / NivuFlow Mobile 750 20 m (seulement avec cellule de mesure de pression) |
| Diamètre extérieur câble | Capteur combiné avec mesure de pression: 9 mm ±0,25 mm Capteur sans mesure de pression: 6 mm ±0,2 mm |
| Connexion capteur | Terminaison de câble avec borne de connexion à l´elektronikbox EBM; eléments de compensation de la pression additionnels (seulement pour capteurs avec cellule de mesure de pression) |
| Modèle | Capteur hydrodynamique pour fixation sur parois ou radier |
| Options d´installation | En conduites dès DN 150 (capteurs avec cellule de mesure de pression) ouDN 160 (Capteur sans cellule de mesure de pression + capteur à ultrasons aérien type DSM) En conduites avec largeur minimale de 100 mm |
| Matériaux en contact avec le milieu | Polyurethane, acier inxydable 1.4571, PVDF, PA, Élement de compensation de pression: POM-C PMMA, PA, acier inox 316 (CSM-D seulement) |
| Mesure de la vitesse d´écoulement | |
| Plage de mesure | -100 cm/s à +600 cm/s |
| Nombre de couches scannées | maxi. 16 |
| Précision de mesure | pour 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%] pour |V|>0,5 m/s: E_v=1 % |
| Dérive du point zéro | Stabilité absolue du point zéro |
| Cône d´émission acoustique | ±5 degrés d´inclinaison |
| Mesure de hauteur - pression | |
| Plage de mesure | 0 à 500 cm |
| Dérive du point zéro | maxi. 0,75 % de la valeur finale (0 – 50 °C) |
| Précision de mesure | Milieux stationnaires: +/- 0,5 de la valeur finale (en intervalle 0,05 – 3,5 m) |
| Mesure de température | |
| Plage de mesure | -20 °C à +60 °C |
| Précision de mesure | ±0,5 K |
Sous réserves de modifications techniques.
| Electronique box type EBM (uniquement pour PCM Pro, PCM 4 et NivuFlow 750) | |
|---|---|
| Degré de protection | IP 68 |
| Agrément Ex | II 2 G Ex ib IIB T4 Gb |
| Température de service | -20°C bis +50 °C (+40 °C in Ex Zone 1) |
| Température de stockage | -30°C bis +70 °C |
| Pression de service | max. 1 Bar |
| Longueurs de câble | 3, 10,20,30,50 oder 100 m |
| Connexion capteur | Kabelende mit Stecker zum Anschluss an den Messumformer PCM 4 oder PCM Pro Kabelende zum Anschluss an den Messumformer OCM Pro CF |
| Matériaux en contact avec le milieu | Polyurethan, Edelstahl 1.4571, PP |
Sous réserves de modifications techniques.
Téléchargements
Brochure capteurs Mini
Manuel d´installation pour capteurs à corrélation et Doppler
Déclaration de Conformité "boîtier électronique externe EBM"
Externe Elektronikbox EBM
Déclaration de Conformité "Capteurs Doppler compact actif"
Kompaktdoppler-AktivsensorenKDA-K.../ KDA-R.../ KDS-K…/ KDS-R…
Déclaration de conformité "Capteurs Ultrasoniques CSM / CSP / DSM / OCL-LM"
