Czujniki przepływu

Czujnik CSM (korelacja krzyżowa)

Część numer CSM-V100

Pomiary od minimalnego wypełnienia 3 cm

Ultradźwiękowe czujniki do pomiaru przepływu o bardzo wysokiej dokładności. Do pracy w mediach lekko i silnie zanieczyszczonych. Możliwość montażu czujnika na dnie lub na ścianie kanału.

Opis

Do pomiarów przepływu o wysokiej dokładności

  • pomiar infiltracji
  • kontrola na dopływach
  • rozliczenia
  • opróżnianie zbiorników

Rodzina czujników Mini umożliwia pomiary przy najniższych poziomach wypełnień. np. przy detekcji infiltracji lub pomiar przy pośrednim opróżnianiu/odpływie.

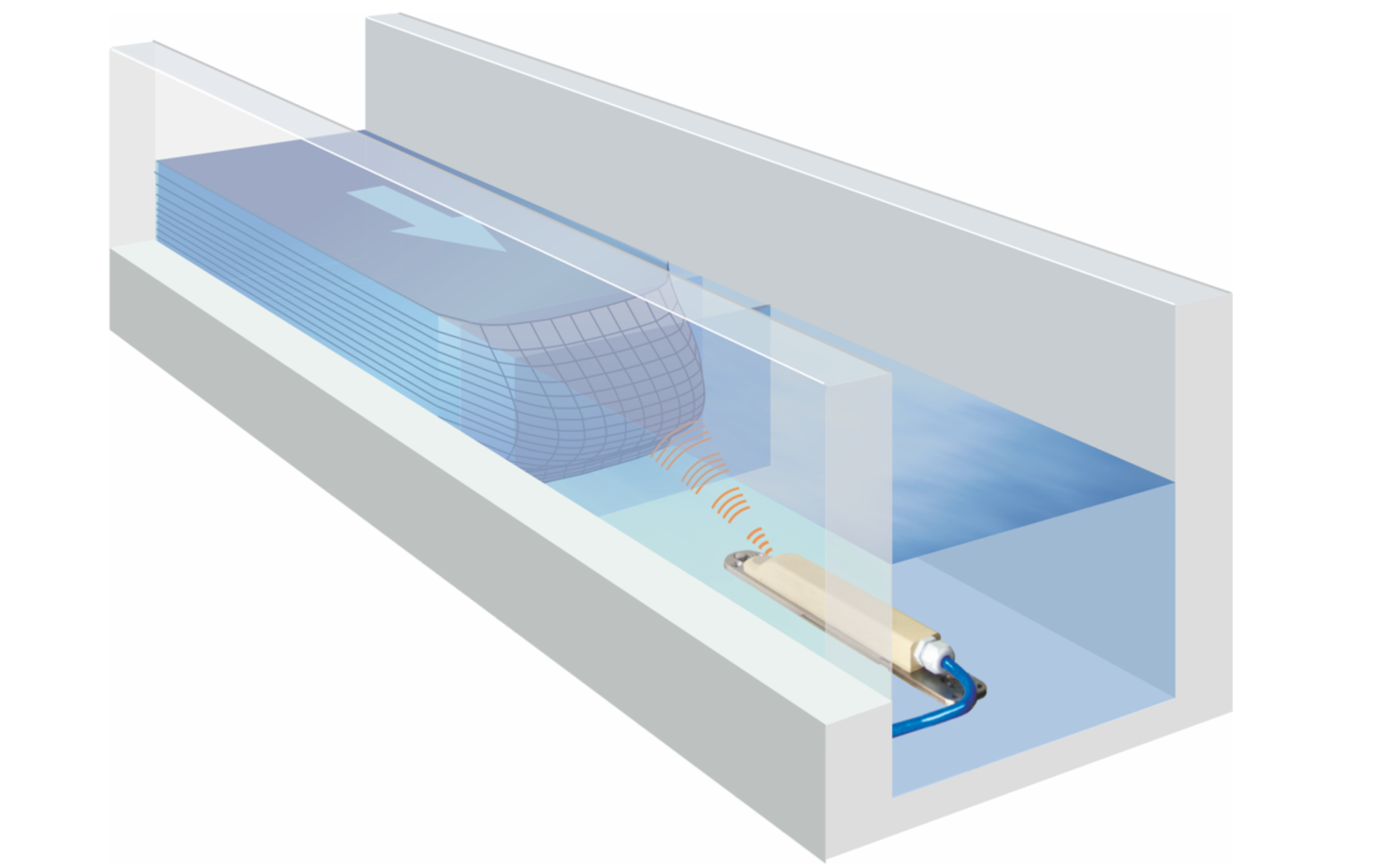

Czujniki wykorzystują metodę ultradźwiękową (korelację krzyżową) opatentowaną przez firmę NIVUS. Metoda ta pozwala na detekcję i wskazanie profilów natężenia przepływów nawet przy najmniejszych poziomach wypełnienia jak kilka centymetrów.

Dzięki swoim unikalnym kształtom i wymiarom są idealne do zastosowania przy aplikacjach o małej geometrii kanału. pozwalają zapobiegać cofką oraz zapychaniu się i gromadzeniu odpadów w rurociągu.

Standardowe zastosowanie

  • kampanie pomiarowe na sieci kanalizacyjnej
  • małe WWTPs: dopływy i opróżnianie
  • sieci przemysłowe
  • główne przeznaczenie do pomiaru w kanałach z małym wypełnieniem



    Dane techniczne
    Dane techniczne - czujnik CSM (klinowy)

    czujnik prędkości, Typ CSM

    Metoda pomiarowa
    • Ultradźwiękowy; metoda pomiarowa: korelacja krzyżowa z cyfrową detekcją profilu prędkości przepływu
    • Hydrostatyczny piezoryzystancjyjny pomiar poziomu wypełnienia
    Klasa ochrony

    IP 68

    Dopuszczenie do pracy w strefach Ex

    II 2 G Ex ib IIB T4 Gb

    Temperatura pracy

    Standard

    • −20 °C do +65 °C
    • −40 °C do +80 °C Ex Zone 1



    Hydrostatyczny

    • −20 °C do +50 °C
    • −40 °C do +80 °C Ex Zone 1
    Temperatura przechowywania

    od −30 °C do +70 °C

    Dopuszczalne ciśnienie pracy

    maks. 4 bary (czujnik kombi z celą hydrostatyczną maks. 1 bar)

    Dostępna długość kabli
    • 7/15 m, do podłączenia do skrzynki z elektroniką / NivuFlow Mobile
    • 20 m (tylko czujnik z ogniwem pomiarowym ciśnienia)
    Zewnętrzna średnica kabla
    • Czujnik kombi z celą hydrostayczną: 9.75 mm ±0.25 mm
    • Czujnik bez celi hydrostatycznej: 8.4 mm ±0.25 mm
    Podłączenie czujników
    • Kabel zakończony wtyczką do puszki podłączeniowej (Electronic Box "EBM")
    • Kabel zakończony wtyczką z kompensacją ciśnienia do puszki podłączeniowej (Electronic Box "EBM")
    Typy czujników
    • czujnik prędkości (V); czujnik temperatury (T)
    • czujnik prędkości (V); czujnik temperatury (T); czujnik hydrostatyczny pomiaru poziomu (H)
    Konstrukcja

    czujnik klinowy do montażu na dnie kanału

    Opcje instalacji

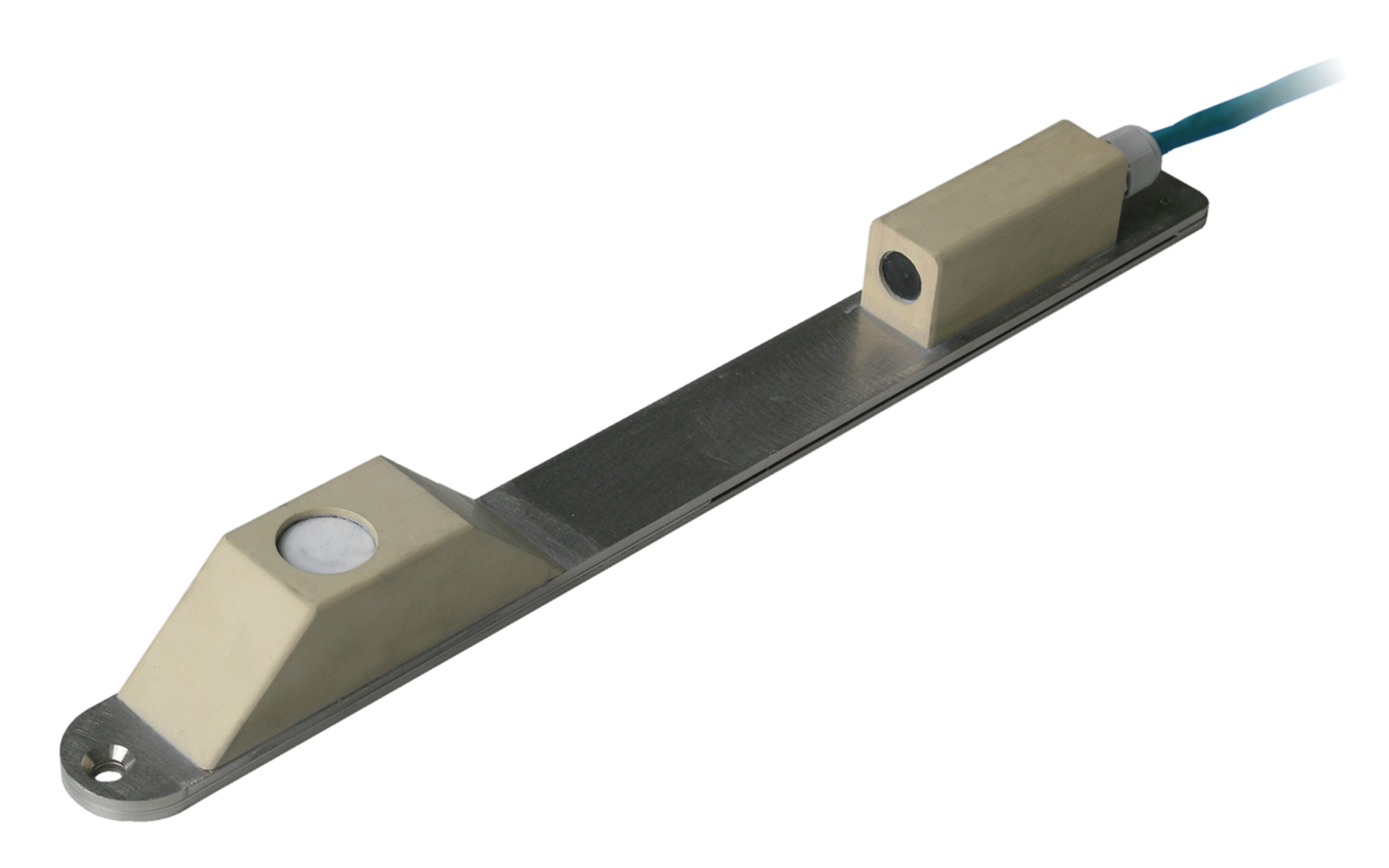

    • W rurociągach zaczynając od średnic DN 150 (czujnik z hydrostatycznym pomiarem poziomu) lub 160 mm (czujnik bez celi hydrostatycznej + ultradźwiękowy pomiar poziomu typu DSM)
    • W kanałach o szerokości minimum 100 mm
    Medium - materiały kontaktowe

    poliuretan, stal nierdzewna 1.4571, PVDF, PA

    kompensacja ciśnienia: POM-C, PMMA, PA, stal nierdzewna 1.4571 (tylko CSM-D)

    pomiar prędkości przepływu

    Zakres pomiarowy

    od −100 cm/s do +600 cm/s

    Liczba zarejestrowanych i obliczonych warstw skanowania

    maks. 32

    Niepewność pomiarowa
    • dla 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]
    • dla |V|>0,5 m/s: E_v=1 %
    Dryft punktu zerowego

    stabilny punkt zerowy

    Kąt wiązki

    ±5 st.

    hydrostatyczny pomiar poziomu wypełnienia

    Zakres pomiarowy

    od 0 do 500 cm

    Dryft punktu zerowego

    maks. 0.75 % ostatecznej wartości (0 – 50 °C)

    Niepewność pomiarowa

    medium stojące: +/− 0.5 ostatecznej wartości (w zakresie of 0.05 – 3.5 m)

    pomiar temperatury

    Zakres pomiarowy

    od −20 °C do +60 °C

    Niepewność pomiarowa

    ±0.5 K

    Specyfikacja tematu wymaga zmian.

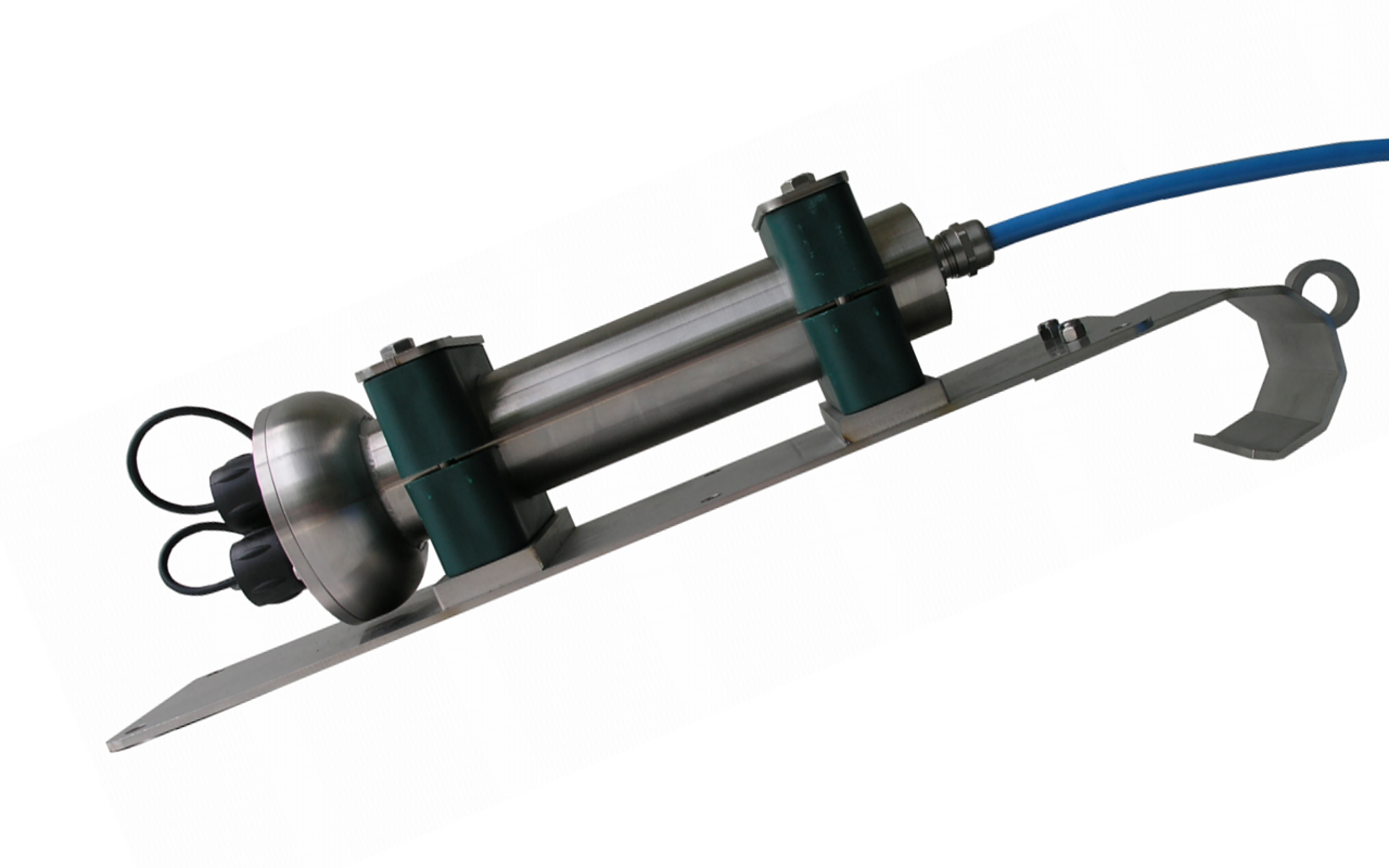

    Electronic Box, Type EBM
    Klasa ochrony

    IP 68

    Dopuszczenie do pracy w strefach Ex

    II 2 G Ex ib IIB T4 Gb

    Temperatura pracy

    od −20°C do +50 °C (+40 °C w strefach Ex)

    Temperatura przechowywania

    od −30°C do +70 °C

    Dopuszczalne ciśnienie pracy

    maks. 1 bar

    Dostępna długość kabli

    3, 10, 20, 30, 50 lub 100 m

    Podłączenie czujników
    • Kabel zakończony wtykiem do podłączenia NivuFlow Mobile 750
    • Kabel w zolnym końcem do podłączenia do OCM Pro CF lub Nivu Flow 750
    Medium - materiały kontaktowe

    poliuretan, stal nierdzewna 1.4571, PP

    Specyfikacja tematu wymaga zmian.

    Pliki do pobrania

    Technical Instructions | Correlation Sensors (Rev. 09)

    Technical instructions for correlation sensors and external electronic box

    Installation Instruction | Correlation and Doppler Sensors (Rev. 07)

    Installation instruction for save installation

    Declaration of Conformity "Ex" ultrasonic sensors CSM / CSP / DSM / OCL-LM

    IECEx Certificate of Conformity Sensor Family Mini and Transit Time Sensors
