Pomiar przepływu
NivuFlow Mobile 750Nowy
Część numer NFM7Do bardzo dokładnych i przenośnych pomiarów przepływu w kanałach częściowo wypełnionych i pełnych. Przemyślane zarządzanie energią i wbudowany modem umożliwiają długoterminowe pomiary z automatyczną transmisją danych.
![[Translate to Polski:] Portable Durchflussmessung im Abwasser](/fileadmin/_processed_/6/6/csm_NivuFlowMobile750_714ad8974e.jpg "[Translate to Polski:] Portable Durchflussmessung im Abwasser")

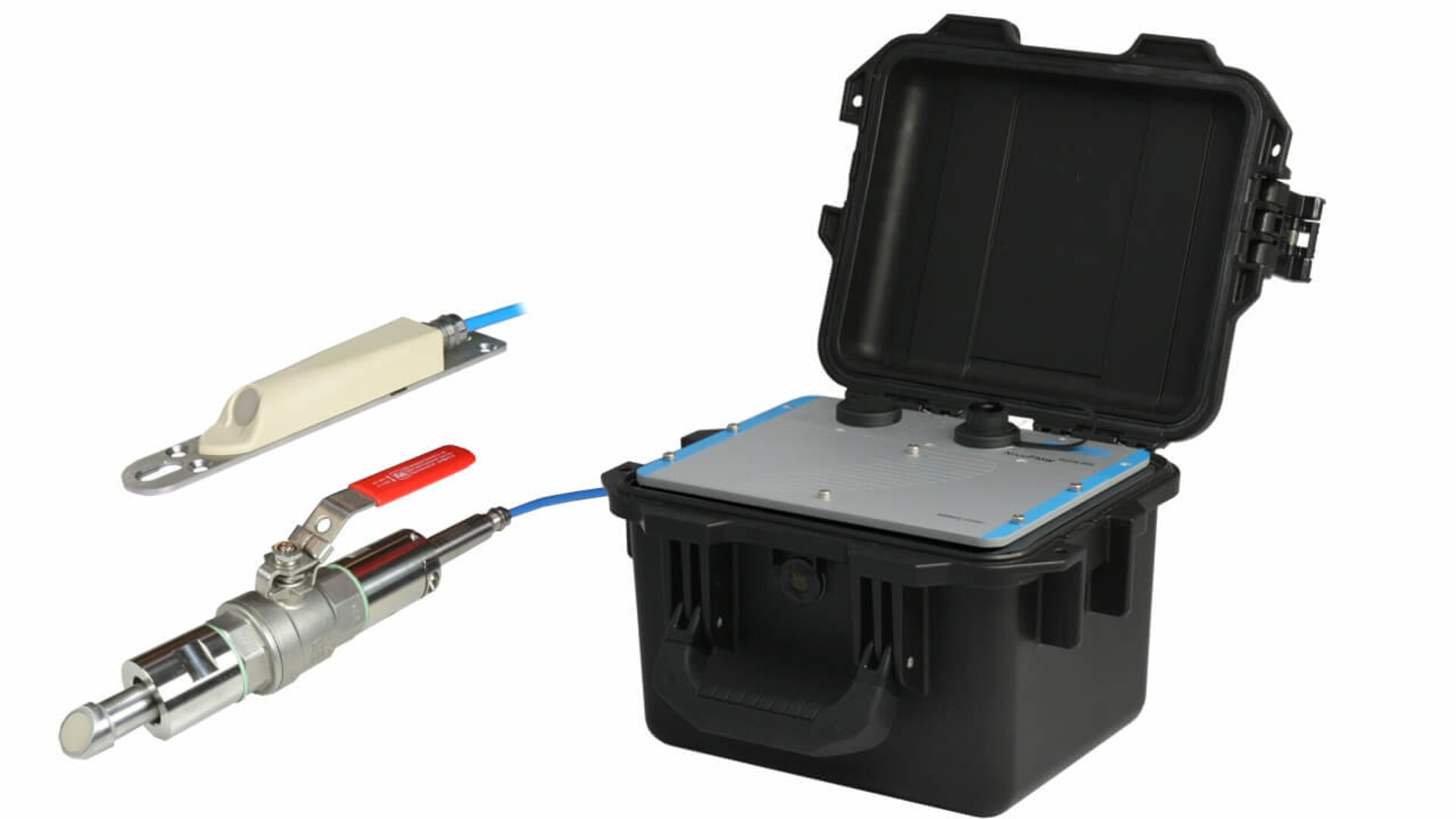

![[Translate to Polski:] Portables Durchflussmesser mit Rohr- und Keilsensoren](/fileadmin/_processed_/e/5/csm_NivuFlowMobile750-portablesystemsensors_4cb6d14993.jpg "[Translate to Polski:] Portables Durchflussmesser mit Rohr- und Keilsensoren")

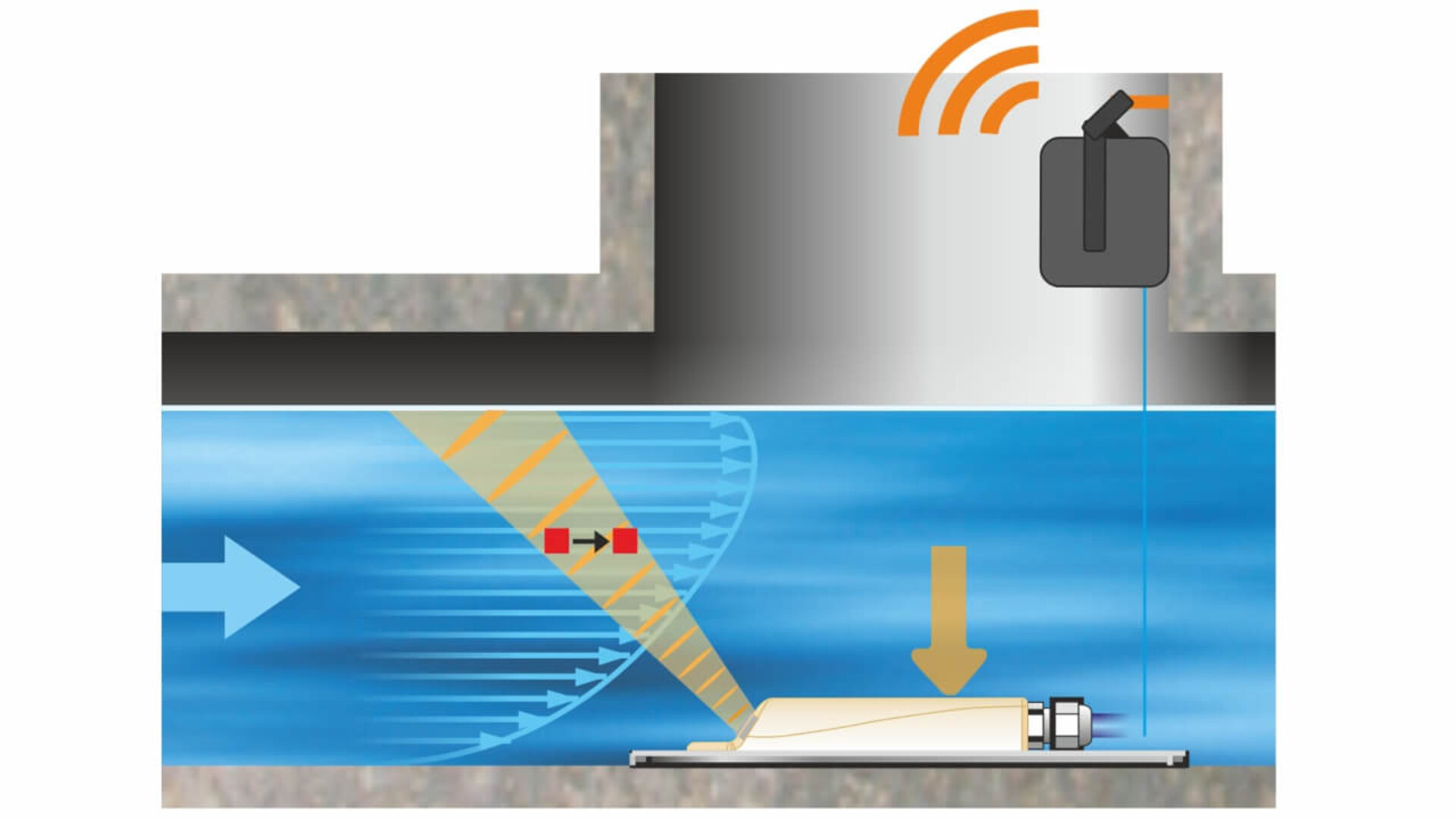

![[Translate to Polski:] Schema portable Durchflussmessung mit Keilsensoren](/fileadmin/_processed_/7/1/csm_NivuFlowMobile750-portablesystemwedgescheme_e33d1e463c.jpg "[Translate to Polski:] Schema portable Durchflussmessung mit Keilsensoren")

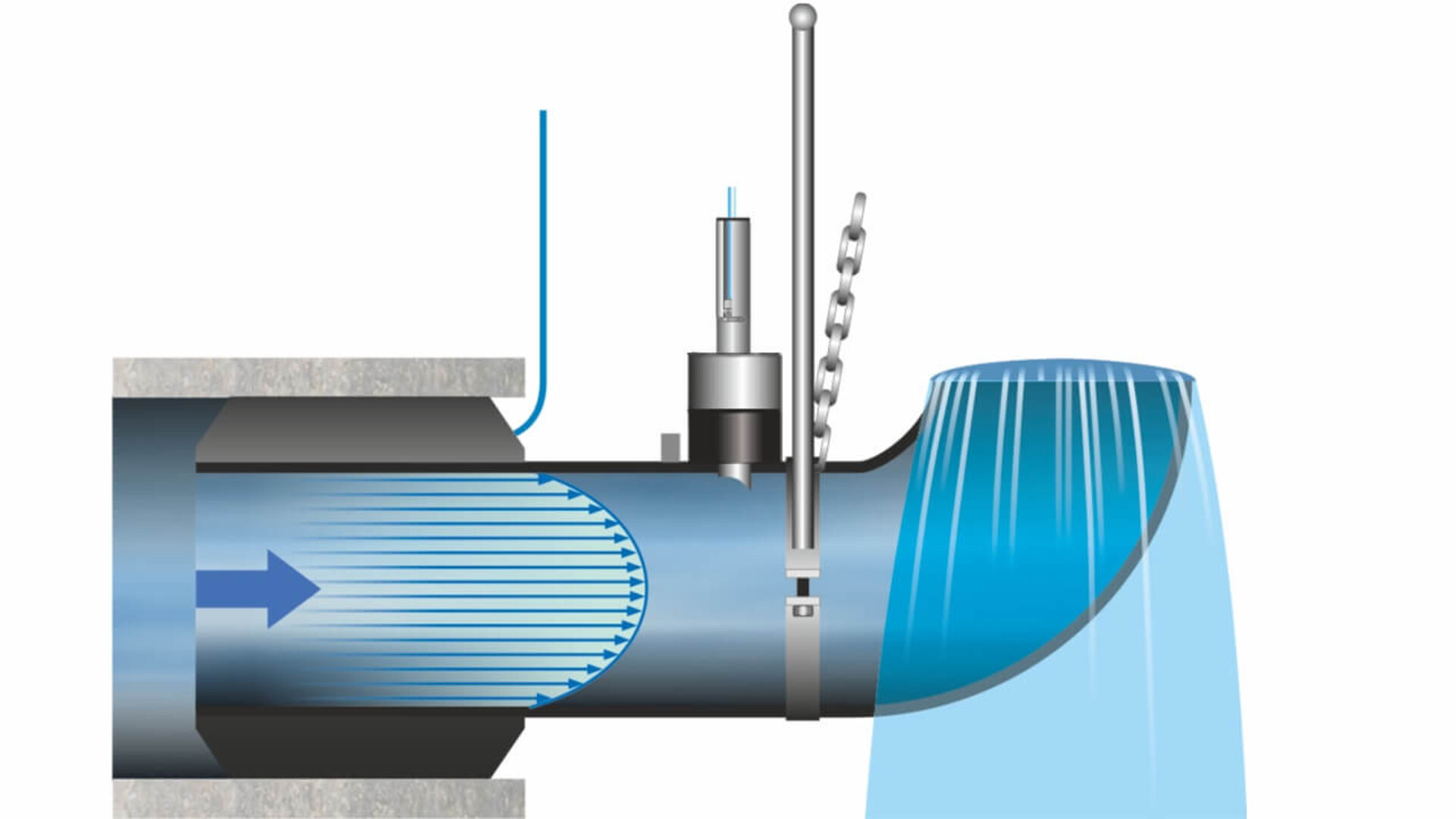

![[Translate to Polski:] Portable Durchflussmessung in teilgefüllten Rohren](/fileadmin/_processed_/e/2/csm_NivuFlowMobile750-portablesystempipescheme_4bf826f384.jpg "[Translate to Polski:] Portable Durchflussmessung in teilgefüllten Rohren")

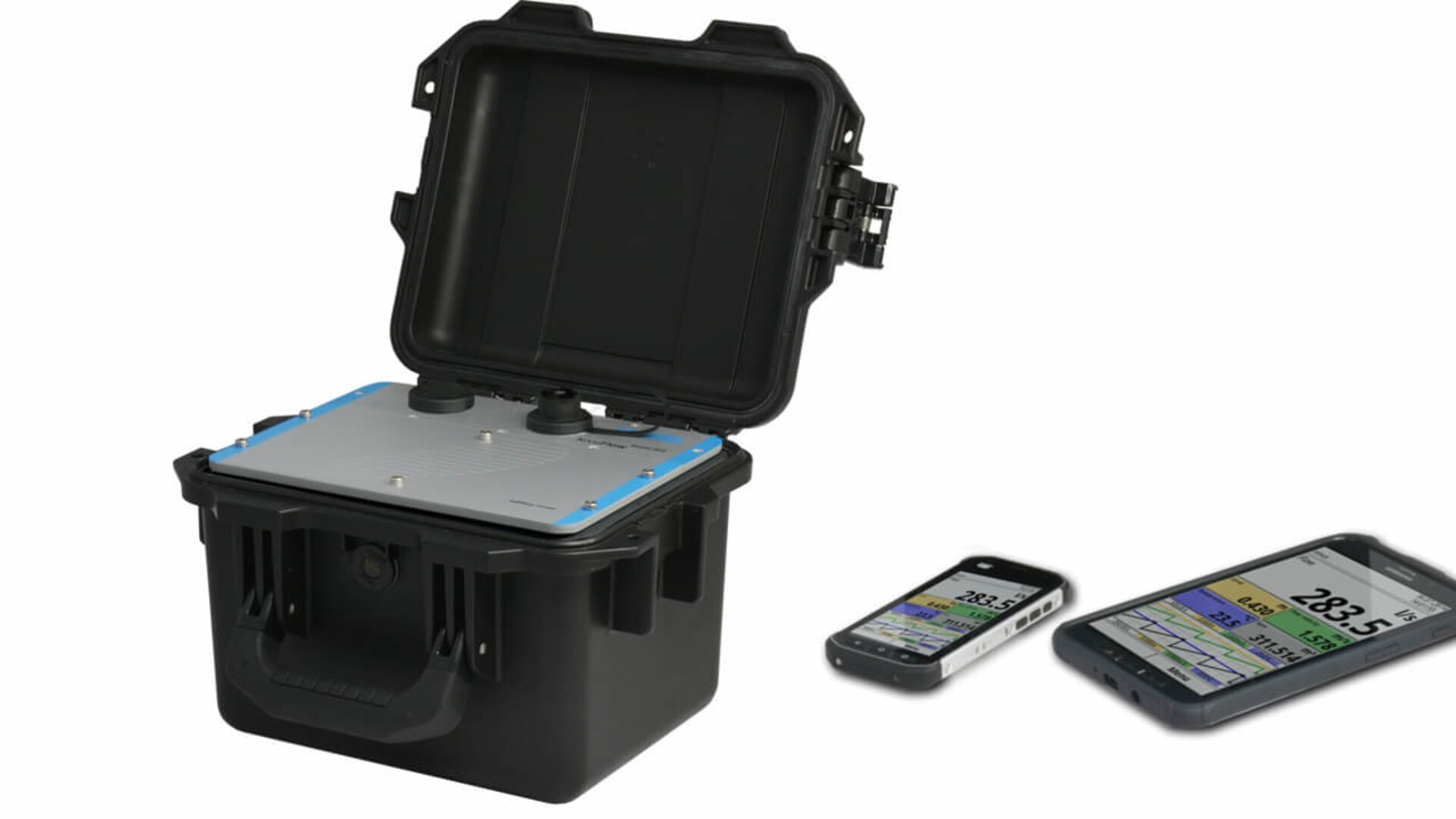

![[Translate to Polski:] Durchflussmessung mit intuitiver Bedienung](/fileadmin/_processed_/b/a/csm_NivuFlowMobile750-portabletransmitter_722edcbd56.jpg "[Translate to Polski:] Durchflussmessung mit intuitiver Bedienung")
![[Translate to Polski:] Portable Durchflussmessung im Abwasser](/fileadmin/_processed_/6/6/csm_NivuFlowMobile750_a56d06ce38.jpg "[Translate to Polski:] Portable Durchflussmessung im Abwasser")
![[Translate to Polski:] Portables Durchflussmesser mit Rohr- und Keilsensoren](/fileadmin/_processed_/e/5/csm_NivuFlowMobile750-portablesystemsensors_e7d58abbad.jpg "[Translate to Polski:] Portables Durchflussmesser mit Rohr- und Keilsensoren")
![[Translate to Polski:] Schema portable Durchflussmessung mit Keilsensoren](/fileadmin/_processed_/7/1/csm_NivuFlowMobile750-portablesystemwedgescheme_930ff38fa2.jpg "[Translate to Polski:] Schema portable Durchflussmessung mit Keilsensoren")
![[Translate to Polski:] Portable Durchflussmessung in teilgefüllten Rohren](/fileadmin/_processed_/e/2/csm_NivuFlowMobile750-portablesystempipescheme_be18eee970.jpg "[Translate to Polski:] Portable Durchflussmessung in teilgefüllten Rohren")
![[Translate to Polski:] Durchflussmessung mit intuitiver Bedienung](/fileadmin/_processed_/b/a/csm_NivuFlowMobile750-portabletransmitter_5880796a8b.jpg "[Translate to Polski:] Durchflussmessung mit intuitiver Bedienung")
NivuFlow Mobile 750
Do bardzo dokładnych i przenośnych pomiarów przepływu w kanałach częściowo wypełnionych i pełnych. Przemyślane zarządzanie energią i wbudowany modem umożliwiają długoterminowe pomiary z automatyczną transmisją danych.
Korzyści
- Niezwykle długa żywotność baterii - 5 min. 250 dni
- Zabezpieczenie przeciwpowodziowe IP68 zablokowane, IP67 otwarte
- Obsługa za pomocą smartfona, tabletu itp.
- Asystent szybkiego startu
- Automatyczne wykrywanie czujnika
- Szeroka gama czujników dla najlepszych rozwiązań aplikacyjnych
- Zintegrowany modem opcjonalny
NivuFlow Mobile 750 jest następcą rodziny produktów PCM. Oparty na technologii ultradźwiękowej korelacji krzyżowej z wykrywaniem profilu przepływu i dzięki zastosowaniu do 3 v-czujników system przenośny zapewnia najwyższą dokładność. Akcesoria, takie jak skalibrowana sekcja pomiarowa rur do wymuszania napełniania rur lub odpowiednie materiały montażowe czujników, zapewniają najlepsze możliwe warunki dla nienagannych pomiarów.
Nowoczesna koncepcja obsługi za pomocą przeglądarki internetowej w połączeniu z tabletem, smartfonem itp. Jest intuicyjna i umożliwia szybkie uruchomienie. W tym miejscu podręczne asystentki szybkiego uruchamiania przechodzą przez najważniejsze ustawienia parametrów.
Opcjonalny wbudowany modem zapewnia automatyczną transmisję danych przez e-mail, FTP lub portal internetowy. W połączeniu z długim czasem pracy baterii liczba prac konserwacyjnych może zostać zredukowana do minimum.
#ściekomierz #przepływomierzdościeków #przepływomierz #przepływomierdokanałówotwartych #przepływomierzprzenośny #pomiarścieków
ściekomierz przepływomierz do ścieków do kanałów otwartych przenośny bateryjny
| Dane techniczne - NivuFlow Mobile 750 | |
|---|---|
| Metoda pomiarowa | Korelacja krzyżowa z cyfrowym rozpoznaniem echa |
| Zasilanie | 2 x akumulatory 12V/15 Ah, ołowiowo żelowe |
| Pobór mocy | ładowanie: 100 - 240 V AC / 50 do 60 Hz / 50 VA |
| Obudowa | • Materiał: HPX wysokowydajna żywica syntetyczna • Waga: ok 2.2 kg (bez baterii i zawiesia) |
| Klasa ochrony | klasa ochrony: IP68 (zamknięta pokrywa / IP67 otwarta pokrywa) |
| Temperatura pracy | - 20°C do + 50°C - 15°C do + 50°C w strefach Ex-Zone 1 |
| Maksymalne stężenie wilgoci | 90%, bez kondensacji |
| Wyświetlacz | Dioda sygnalizacyjna LED (RGB) |
| Wejścia | • 2x 0/4 - 20 mA (aktywne/pasywne) • 1x 0/4 -20 mA (pasywne) • 1x aktywne wejście cyfrowe • 1x złącze ładowarki lub alternatywnego zasilania zewnętrznego • 2x złącza do podłączenia czujników prędkości, kombi lub poziomu |
| Wyjścia | • 1 x 0 - 10 V • 1 x bezpotencjałowe cyfrowe SPDT / bistabilizowane • 1 x gniazdo USB do odczytu danych i parametrów na zewnętrzną pamięć USB |
| Pamięć danych | Pamięć wewnetrzna (dla interwału zapisu 5 min. 1,5 roku) |
| Komunikacja/transmisja danych | • USB • WLAN • GPRS, UMTS, LTE |
| Praca | wybudzanie przez klucz magneyczny programowanie i podglą przez WLAN z pozycji smartfona, notebooka, laptopa |
| Cykl zapisu danych | 5 sek - 60 min, możliwość wyboru trybu zdarzeniowego |
Specyfikacja tematu wymaga zmian.

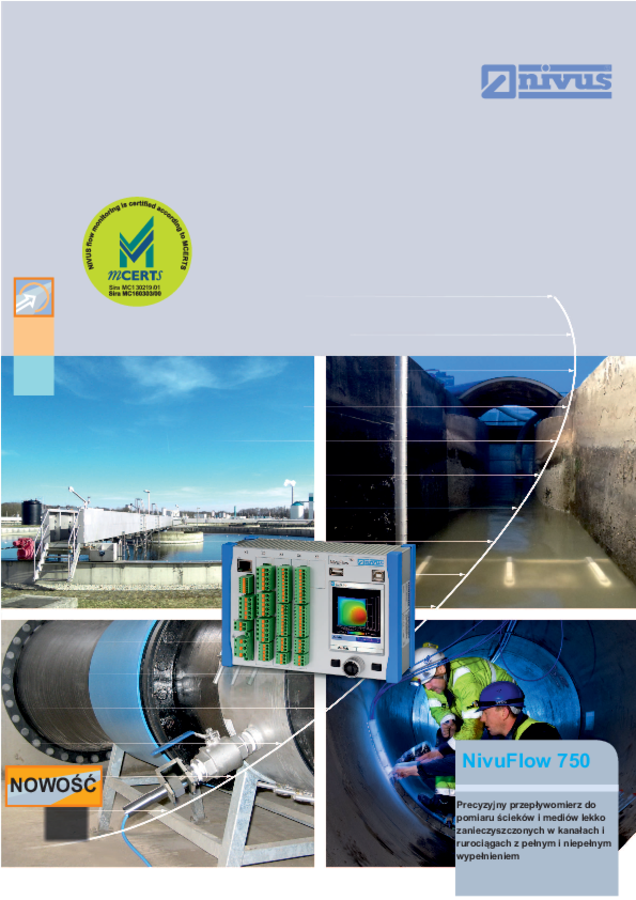

Broszura "NivuFlow 750"

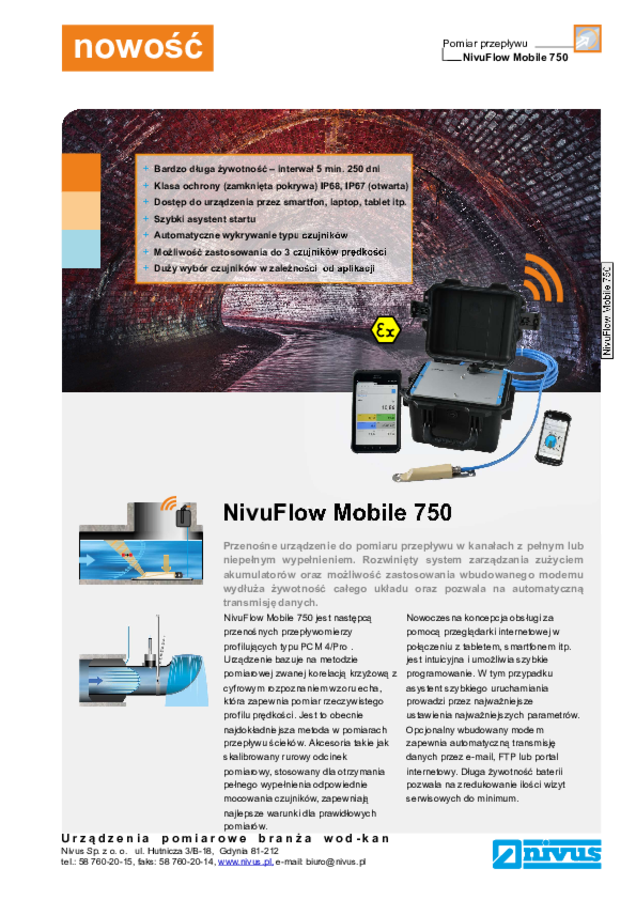

Informacje techniczne "NivuFlow Mobile 750"
Instruction Manual Rev. 04 "NivuFlow Mobile 750"
For self-sufficient long time flow measurement unter harsh conditions
EU Konformitätserklärung: "Portabler Durchflussmessumformer/0-datenlogger, Standardausführung NivuFlow Mobile / NivuLevel Mobile"
EU Declaration of Conformity: Portable flow measurement transmitter/data logger, standard version NivuFlow Mobile / NivuLevel Mobile
Deklaracja zgodności EU: Przenośny przetwornik przepływomierza/rejestratora danych NivuFlow Mobile / NivuLevel Mobile (wersja standardowa)
