Mesure de débit par corrélation croisée-ultrasons

Mesure de débit par corrélation croisée-ultrasons

Procédé par corrélation croisée

  •  Le procédé de mesure pour une utilisation universelle en milieux faiblement à très chargés
  •  Très grande précision de mesure

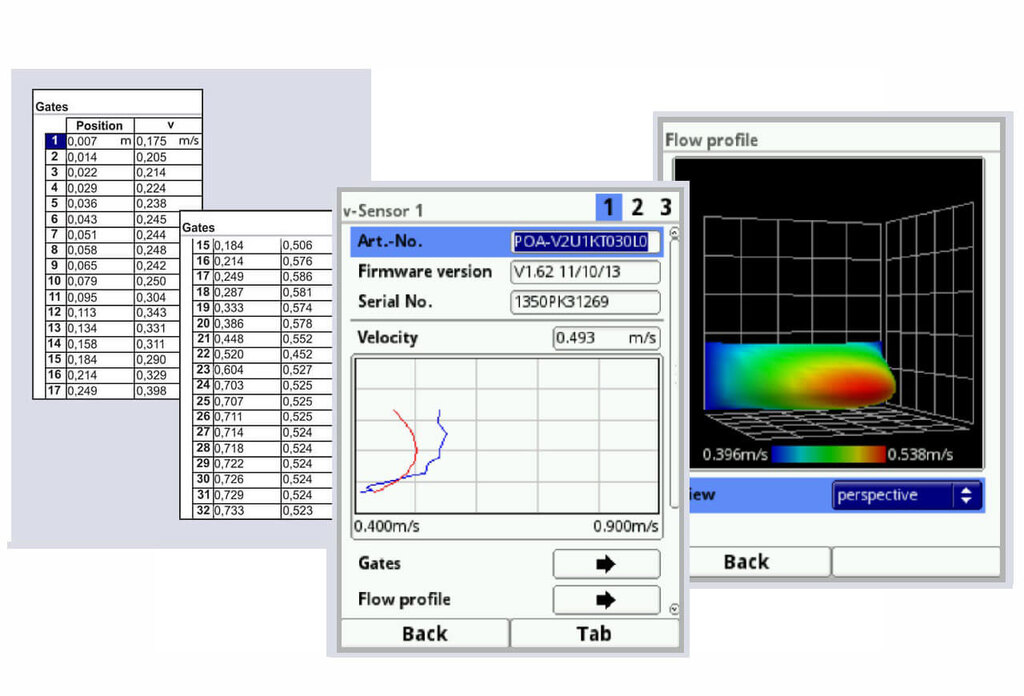

  •  Mesure du profil de vitesse d´écoulement réel





Pour l´acquisition du débit Q, la vitesse d´écoulement moyenne et la superficie de la section mouillée sont enregistrées. Il en résulte l´équation établie:

Q = v (moyenne) • A

La superficie de la section mouillée A est déterminée grâce à la mesure en continu du niveau en considérant la géométrie et les dimensions de la conduite.
La vitesse d´écoulement est acquise via les vitesses locales des particules. Ces particules ou bulles gazeuses sont transportées dans la majorité des milieux. Celles-ci se déplacent à la même vitesse que le milieu.







Vos avantages

  • Très grande précision de mesure
  • Valeurs de mesure stables et fiables
  • Aucun étalonnage nécessaire
  • Très grande dynamique de mesure allant de débits d´étiage au remplissage total

Mesure de la vitesse d´écoulement (v) via corrélation croisée

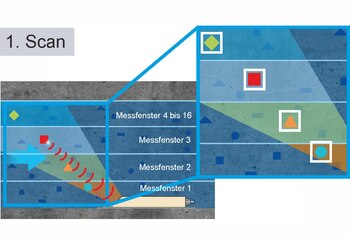

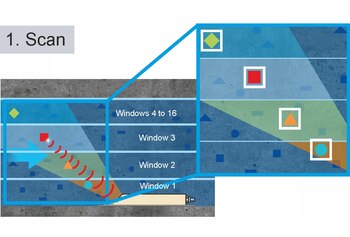

Le procédé de mesure déterminant la vitesse d´écoulement est basé sur le principe de la réflexion ultrasonique.  Un des procédés des plus modernes et des plus efficients pour l´acquisition de la vitesse d´écoulement est le procédé par corrélation croisée NIVUS. Les diffuseurs (particules, minéraux ou bulles gazeuses) présents dans le milieu seront scannés par une impulsion ultrasonique sous un angle défini et leurs échos enregistrés comme échantillon d´image ou d´écho.

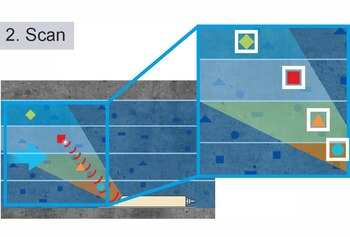

Quelques millisecondes plus tard suit un deuxième balayage dont l´échantillon d´écho sera également enregistré.

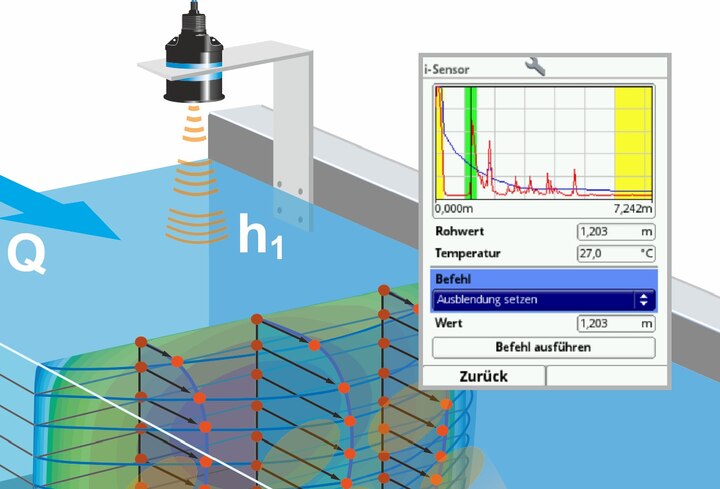

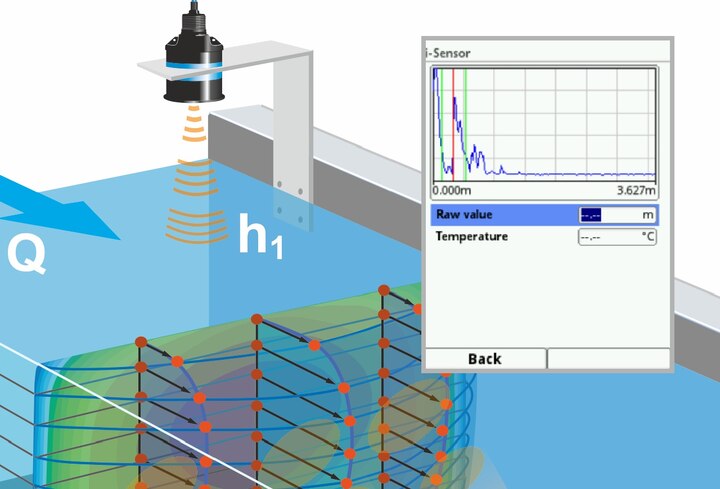

Principe de fonctionnement de la corrélation croisée / Mesure de niveau (h)

Une mesure de débit précise requiert l´acquisition exacte et stable du niveau et cela dans toutes les conditions hydrauliques. Le développement d´un système de mesure multi-redondant est le fruit de nombreuses années d´expérience. La combinaison de mesure hydrostatique, d´ultrasons immergés et d´ultrasons aériens offre des solutions pour toutes les tâches de mesure.
En plus, des capteurs de niveau externe 4-20 mA tels que p. ex. capteurs „Série i“ ou NivuBar Plus peuvent être raccordés.
