Medición del caudal mediante correlación cruzada ultrasónica
- Cientificamente testeado, modelos matemáticos de flujo específicos
- Calculo de distribución de velocidad de caudal cerca de las paredes y perfil de velocidad horizontal
- Integración de velocidad en toda la sección
- Ideal para determinación de la velocidad de flujo promedio, incluso en condiciones de disturbación hidráulicas
El método de medición
El flujo no puede ser medido de forma directa. Múltiples factores son requeridos para detectar el flujo Q: velocidad promedio v y la sección A lo que lleva a fórmula general:
Q = v (medio) • A
La sección de flujo A is obtenica mediante la medición continua de nivel de llenado considerando la forma del canal.
La velocidad de flujo es calculada utilizando la velocidad de las partículas. La mayoría de los medios contienen una cierta cantidad de partículas o burbujas de gas las cuales se mueven a la misma velocidad del líquido.
Beneficios
- Alta precisión, incluso en condiciones de retorno
- Lecturas estables
- No se requieren calibración
- Determinación e indicación de perfiles de flujo y punto de medición
Medición de la velocidad de flujo (v) mediante correlación cruzada
El método de medición usado para velocidad de flujo está basado en el principio de reflexión ultrasónico. Uno de los más moderno y eficiente método de medición de velocidad de flujo es el de correlación de flujo de NIVUS.
Existen reflectantes en el medio (partículas, minerales, o burbujas de gas) que son escaneados usando un impulso ultrasónico con un ángulo definido. Los ecos resultantes son guardados como patrones de eco.
Unos pocos milisegundos después un segundo scan. Estos resultados también se almacenan.
Mediante correlación/comparación de las señales guardadas, las posiciones de los reflectantes inequivocamente identificados pueden ser encontradas mientras se mueven en el medio.
Considerando el ángulo de la señal es posible calcular la velocidad de la partícula y por lo tanto del medio. Esto permite obtener lecturas altamente precisas, sin necesidad de hacer calibraciones adicionales.

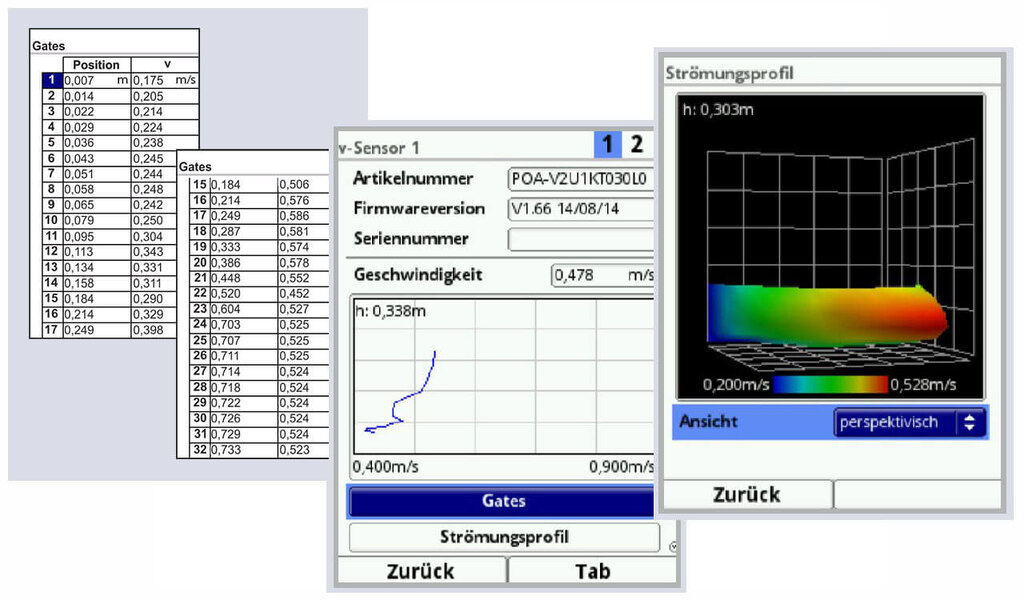

El NivuFlow 750 usa hasta 32 capas por sensor para medición de flujo. La determinación del perfil de flujo puede indicarse en la pantalla.
Funcionamiento de la correlación cruzada

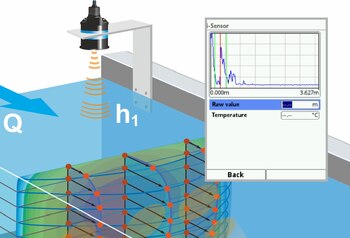

Medición del nivel de llenado (h)
Una medición precisa del caudal requiere un registro exacto y fiable del nivel de llenado en todas las condiciones hidráulicas. Nuestra dilatada experiencia nos ha llevado a desarrollar un sistema de medición de nivel de llenado con redundancia múltiple. La combinación de medición hidrostática, ultrasonidos de agua y ultrasonidos de aire ofrece soluciones para todas las tareas de medición.
Además, se pueden conectar sensores de nivel externos de 0/4 - 20 mA, como los sensores de la «serie i» o NivuBar Plus.
