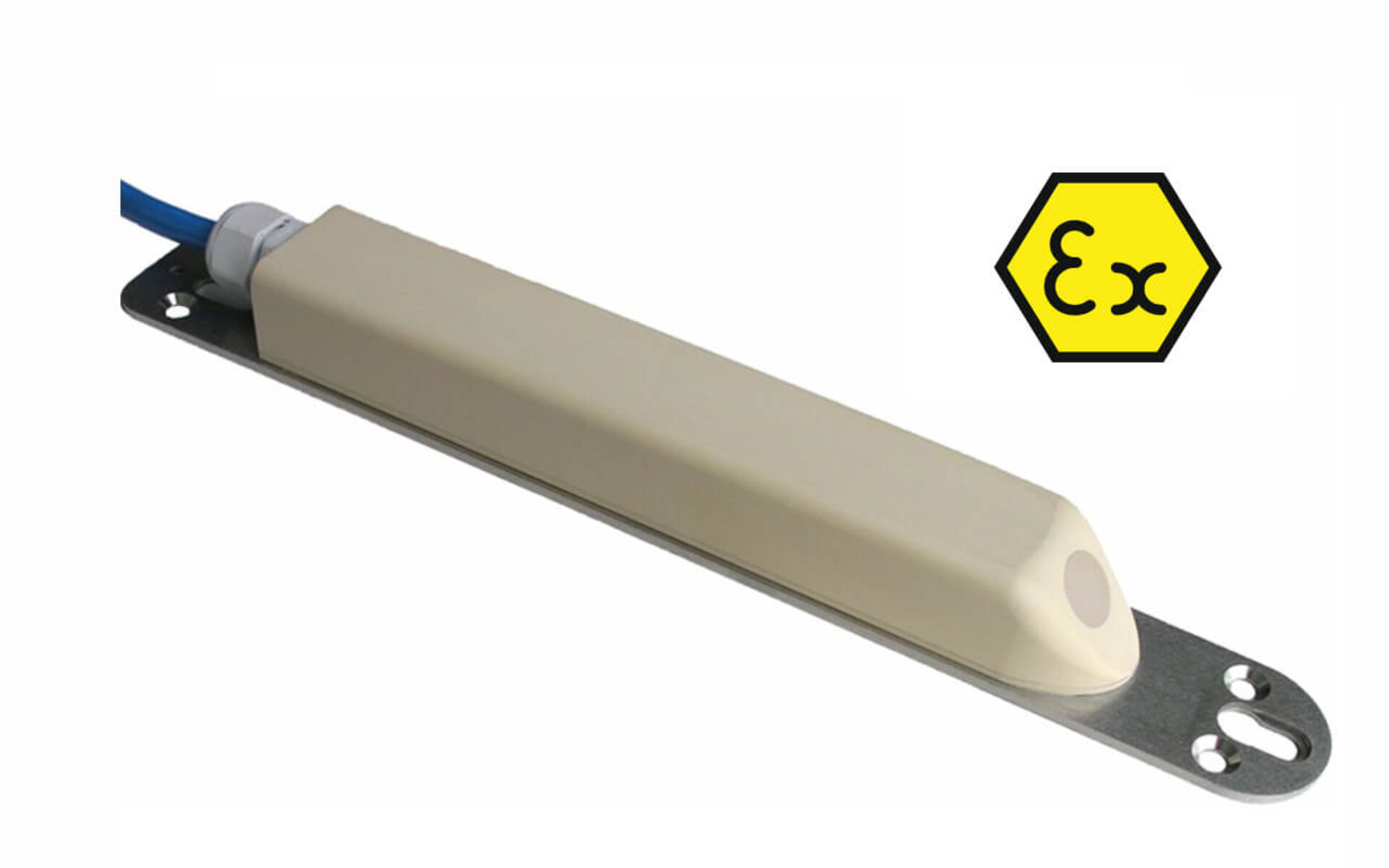

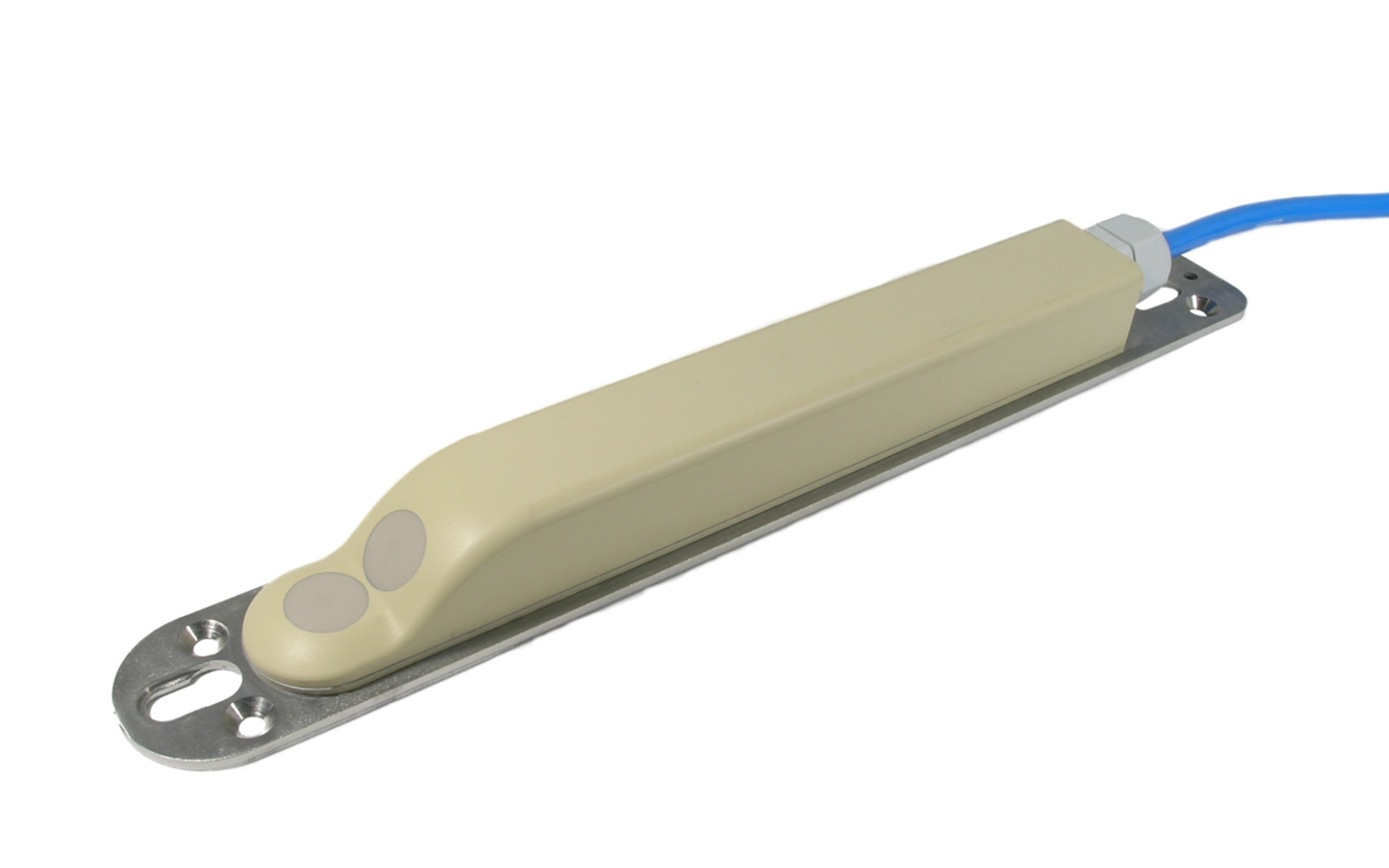

Capteur hydrodynamique POA (Profileur ultrasonore de vitesse)

Réf. article POA-V2XXK

Plage de mesure moyenne jusqu´à une hauteur d´eau d´env. 1m

Profileur ultrasonore de vitesse pour mesure de débit de très haute précision en milieux faiblement à fortement chargés. Pour installation sur parois ou en radier de canaux.

  • Pour mesures de débit avec très haute précision
  • Liaison insensible aux parasites sur de longues distance grâce à la transmission numérique du signal
  • Possibilité aisée d'allonger le câble standard
  • Point zéro stable et sans divergence
  • Mesures en milieux très pollués et abrasifs
  • Installation aisée sans équipement additionnel et accessoires de montage disponibles
  • Installation en conditions de processus possible
  • Convient à tous types de sections
  • La forme étudiée du capteur offre une solution optimale pour toutes applications

Le capteur de mesure de vitesse POA convient pour des mesures continues en milieux peu à fortement chargés.

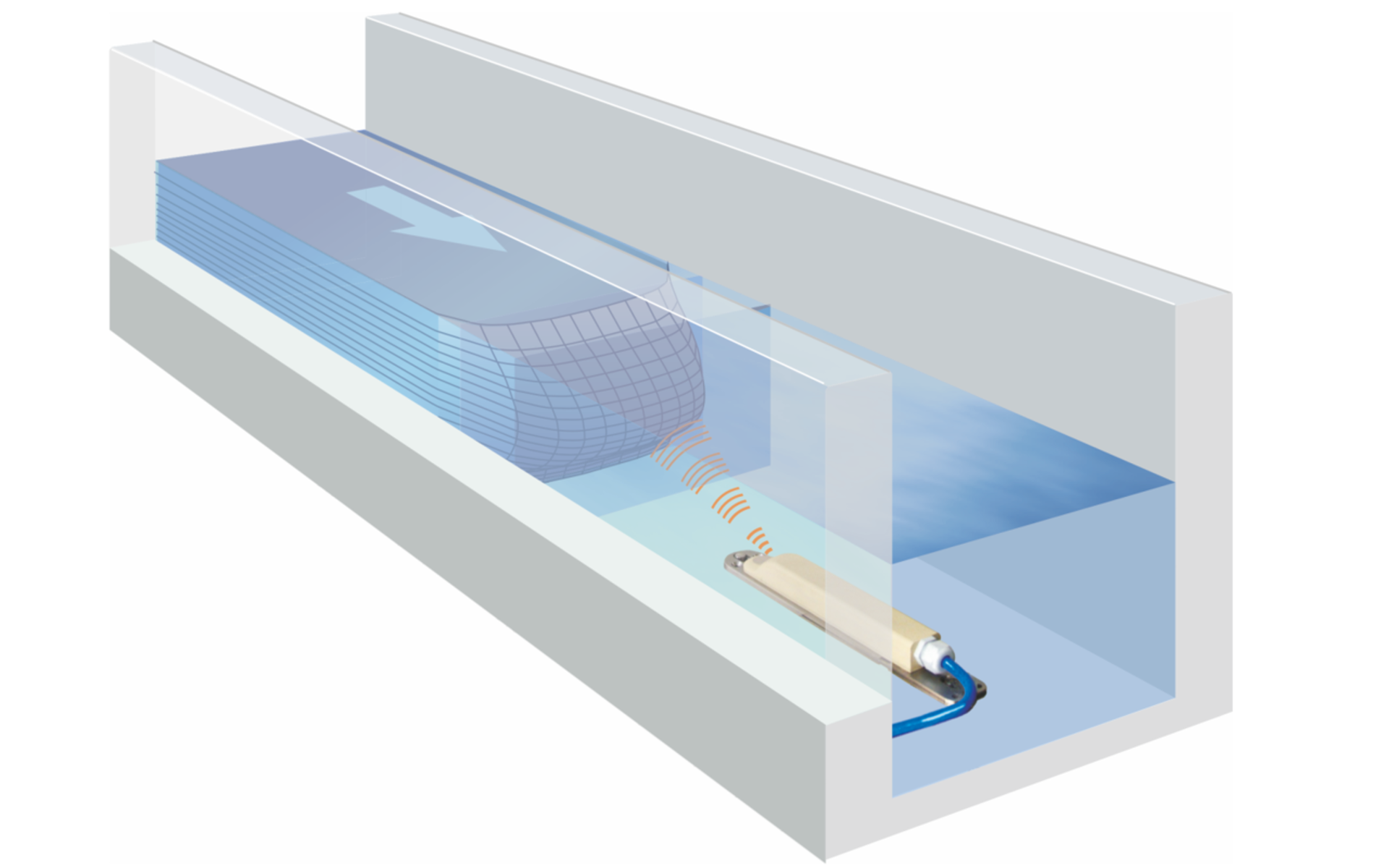

Les capteurs hydrodynamiques sont conçus pour être installés sur les parois ou en radier de canal. En combinaison avec un convertisseur de mesure, ex. NivuFlow 750, et une mesure de hauteur externe, ils constituent un système complet de mesure de débit.

Applications typiques pour le capteur hydrodynamique POA

  • Stations d´épuration: entrée, sortie, sortie de bassin d´aération, recirculation des boues, recirculation, traitement des boues, sortie de fermenteur et dosage des floculents
  • Mesures stationnaires en ouvrages de rétention des pluies tels que bassins d´orage, de rétention ou de dépollution
  • Contrôle direct des rejets, des eaux parasites et recherche de débits de fuite
  • Réseaux d´eaux usées industrielles
  • Campagnes de mesures en réseaux
  • Et autres applications
Généralités
Principe de mesure Corrélation croisée ultrasonore avec reconnaissance digitale de spectres d´images (mesure de vitesse d´écoulement)

Temps de transit - ultrasons (mesure de hauteur)
Mesure de pression piézorésistive (mesure de hauteur)
Types capteurs Capteur de vitesse avec compensation de température

Capteur de vitesse avec compensation de température et mesure de hauteur (ultrasons immergés)

Capteur de vitesse avec compensation de température et mesure de hauteur (cellule de mesure de pression)

Capteur de vitesse avec compensation de température et double mesure de hauteur (cellule de mesure de pression + ultrasons immergés)
Degré de protection IP 68
Agrément Ex II 2 G Ex ib T4 Gb (ATEX)
Ex ib IIB T4 Gb (IECEX)
Température de service -20 °C à +50 °C -20 °C à +40 °C pour utilisation des capteurs en Zone Ex 1
Température de stockage -30 °C à +70 °C
Pression de service maxi. 4 bar (pour capteur combiné avec cellule de mesure de pression, maxi. 1 bar)
Longueurs de câble 10/15/20/30/50/100 m préconfectionnés, prolongeable sur demande; pour capteur avec cellule de mesure de pression intégrée il est nécessaire d´installer un élément de compensation de pression au delà d´une longueur de câble de 30 m, celle-ci pouvant servir à rallonger.
Types de câbles Capteur combiné avec mesure de pression: LiYC11Y 2x1,5 + 1 x 2 x 0,34 + PA 1,5/2,5
Capteur sans mesure de pression: LiYC11Y 2 x 1,5 + 1 x 2 x 0,34
Diamètre extérieur câble Capteur combiné avec mesure de pression: 9,75 mm ±0,25 mm
Capteur sans mesure de pression: 8,4 mm ±0,25 mm
Connexion capteur Câble préconfectionné pour connexion au convertisseur de mesure OCM CF, terminaison de câble avec prise de connexion pour convertisseur PCM 4 et PCM Pro, Terminaison de câble avec prise et élément de compensation de la pression (seulement capteurs avec cellule de mesure de pression) pour connexion au convertisseur PCM 4 et PCM Pro
Matériaux en contact avec le milieu Polyuréthane, acier inxydable 1.4571, PPO GF30, PA en option: capteur PEEK résistant aux produits chimiques, plaque de montage Hastelloy C-276, plaque de montage en titane; câbles avec revêtement en FEP
Mesure de la vitesse d´écoulemenet
Plage de mesure -100 cm/s à +600 cm/s
Nombre de couches scannées maxi. 16
Précision de mesure pour 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]
pour |V|>0,5 m/s: E_v=1 %
Dérive du point zéro Stabilité absolue du point zéro
Cône d´émission acoustique ±5 degrés d´inclinaison
Capteur de mesure de hauteur via ultrasons immergés
Plage de mesure 0,05 à 200 cm
Dérive du point zéro Stabilité absolue du point zéro
Précision de mesure +/- 2,0 mm ou 0,2% de l´intervalle de mesure (la plus grande valeur des deux)
Mesure de hauteur – Pression
Plage de mesure 0 à 500 cm
Dérive du point zéro maxi. 0,75 % de la valeur finale (0 – 50 °C)
Précision de mesure Milieu stationnaire:
+/- 0,5 de la valeur finale (dans l´intervalle 0,05 – 5 m)
Mesure de température
Plage de mesure -20 °C à +60 °C
Précision de mesure ±0,5 K

Sous réserves de modifications techniques.

Description technique pour capteurs à corrélation et Electronique box

Manuel d´installation pour capteurs à corrélation et Doppler

EC type examination certificate sensor type POA

EC type examination certificate sensor type POA incl. supplement

Déclaration de Conformité UE Capteurs actifs ultrasoniques POA / OCL / CS2

Ultraschall-Aktivsensoren POA / OCL / CS2

Déclaration de Conformité UE “Ex”capteurs actifs ultrasoniques POA / OCL / CS2

"Ex" - Ultraschall-Aktivsensoren POA / OCL / CS2
