Czujniki przepływu

Czujnik POA - klinowe (korelacja krzyżowa)

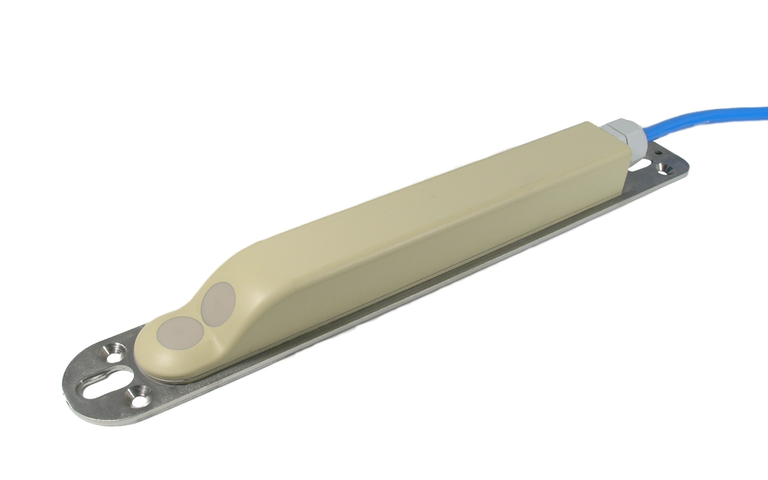

Część numer POA-V2XXK

Zakres pomiarowy realnej prędkości przepływu do 1m wypełnienia

Czujniki ultradźwiękowe do pomiaru natężenia przepływu o wysokiej dokładności w zastosowaniu w mediach lekko i bardzo zanieczyszczonych. Do instalacji na dnie lub ścianach kanałów.

Opis
  • wysoka dokładność pomiarowa
  • podłączenie wolne od interfejsu i cyfrowy sygnał pozwala na przesył danych na długich odcinkach
  • kable mogą być przedłużane przy wykorzystaniu standardowych kabli sterowniczych
  • stabilne zero, bez dryftu
  • pomiar w bardzo zanieczyszczonych mediach oraz agresywnych cieczach
  • Proste w instalacji bez potrzeby specjalnych konstrukcji, również specjalnie dopasowany system montażowy
  • istnieje instalacja w rurach pod ciśnieniem
  • idealne do pomiarów w przekroju kanału
  • konstrukcja czujnika wykonana z najwyższą precyzją zapewnia najwyższą dostępną jakość i łatwość w instalacji



Czujniki POA znajdują swoje zastosowanie przy ciągłych pomiarach natężenia przepływu mediów lekko i bardzo zanieczyszczonych.

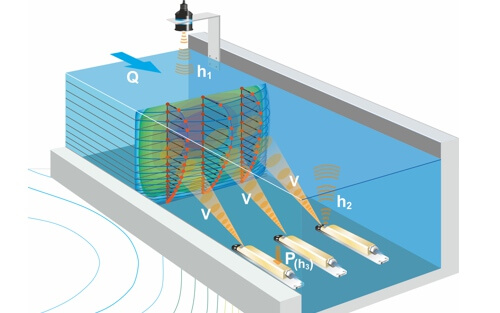

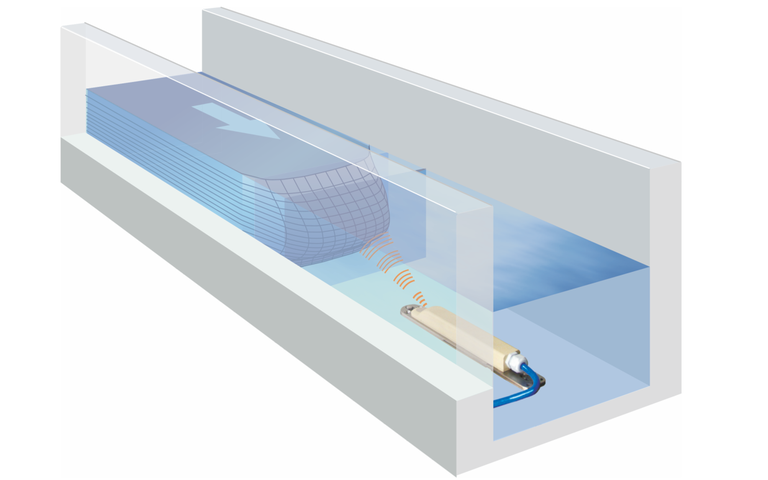

Klinowy kształt korpusu czujnika zaprojektowany został z myślą o instalacji ci na dnie bądź na ścianie kanału. W połączeniu z przetwornikami typu NivuFlow 750 oraz z zewnętrznym pomiarem poziomu daje nam kompletny system pomiarowy.

Standardowe zastosowanie

  • oczyszczalnie ścieków: dopływ, opróżnianie, zbiorniki osadu czynnego, osad powrotny, osad nadmierny, flokulacja ścieków
  • pomiar ciągły w obiektach oczyszczania wody deszczowej takich jak np. zbiorniki przelewów burzowych, sedymentacja wód deszczowych oraz zbiorniki retencyjne
  • bezpośrednia kontrola opróżniania, infiltracja lub wykrywanie przecieków
  • sieci ściekowe w przemyśle
  • kampanie pomiarowe na ściekach
  • ... i wiele innych





Dane techniczne
Dane techniczne - czujnik POA (klinowy)
Metoda pomiarowa
  • Ultradźwiękowe czujniki wykorzystujące metodę pomiarową korelacji krzyżowej z dodatakową wizualizacją cyfrowego odzwierciedlenia prędkości przepływu.
  • ultradźwiękowy czujnik pomiaru poziomu wypełnienia UZD (tansit time)
  • hydrostayyczny piezorezystancyjny czujnik pomiaru poziomu wypełnienia
Klasa ochrony

IP 68

Dopuszczalne ciśnienie pracy

maks. 4 barów (czujnik kombi wyposażony w celę hydrostatyczną do 1 bara)

Dostępna długość kabli

10/15/20/30/50/100 m - dłuższe wersje dostępne na zapytanie;

w przypadku czujników z celą hydrostatyczną maksymalna długość jednego odcinka kabla 30m, w przypadku przedłużenia trzeba montować element odpowietrzeniowy po 30 m. Element ten może być również wykorzystany jako puszka podłączeniowa do kolejnego odcinka przewodu.

Podłączenie czujników
  • Zakończenie kabla zarobionymi przewodami jak podłączenie do OCM CF
  • Kabel zakończony wtyczką z podłączeniem do PCM 4 oraz PCM Pro
  • Kabel zakończony wtyczką z z filtrem i odpowietrzeniem (wersja czujników z celą hydrostatyczną) PCM 4 oraz PCM Pro
Medium - materiały kontaktowe

Poliuretan, stal nierdzewna 1.4571, PPO GF30, opcjonalnie PA: czujnik odporny na chemikalia z materiału PEEK, płytki montażowe z materiału Hastelloy C-276; płytki montażowe wkonane z tytanu; kabel w oprawce FEP

Dopuszczenie do pracy w strefach Ex
  • II 2 G Ex ib T4 Gb (ATEX)
  • Ex ib IIB T4 gb (IECEX)
Typy kabli
  • Czujnik kombi z celą hydrostayczną: LiYC11Y 2x1.5 + 1 x 2 x 0.34 + PA 1.5/2.5
  • Czujnik bez celi hydrostatycznej: LiYC11Y 2x1.5 + 1 x 2 x 0.34
Temperatura pracy
  • od −20 °C do +50 °C
  • od −20 °C do +40 °C strefach Ex (strefa 1)
Temperatura przechowywania

od −30 °C do +70 °C

Zewnętrzna średnica kabla
  • Czujnik kombi z celą hydrostayczną: 9.75 mm ±0.25 mm
  • Czujnik bez celi hydrostatycznej: 8.4 mm ±0.25 mm
Typy czujników
  • czujnik prędkości (V), czujnik kompensacji temperaturowej (T)
  • czujnik prędkości (V), czujnik kompensacji temperaturowej (T), czujnik pomiaru poziomu wypełnienia ultradźwiękowy (UZD)
  • czujnik prędkości (V), czujnik kompensacji temperaturowej (T); czujnik pomiaru poziomu hydrostatyczny (H)
  • czujnik prędkości (V); czujnik kompensacji temperaturowej (T); czujnik pomiaru poziomu wypełnienia ultradźwiękowy (UZD); czujnik pomiaru poziomu hydrostatyczny (H)
<p>pomiar prędkości przepływu</p>
Zakres pomiarowy

od 100 cm/s do +600 cm/s

Liczba zarejestrowanych i obliczonych warstw skanowania

maks. 32

Niepewność pomiarowa
  • dla 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]
  • dla |V|>0,5 m/s: E_v=1 %
Dryft punktu zerowego

stabilny punkt zerowy

Kąt wiązki

±5 st

<p>pomiar poziomu wypełnienia ultradźwiękowy od dołu (przez medium)</p>
Zakres pomiarowy

od 0.05 do 200 cm

Dryft punktu zerowego

maks. 0.75 % ostatecznej wartości (0 – 50 °C)

Niepewność pomiarowa

medium stojące: +/- 0.5 ostatecznej wartości (w zakresie 0.05 – 3.5 m)

pomiar temperatury
Zakres pomiarowy

od −20 °C do +60 °C

Niepewność pomiarowa

±0.5 K

Niepewność pomiarowa

+/− 2.0 mm lub 0.2% zakresu pomiarowego

<p>pomiar poziomu - cela hydrostyczna</p>
Zakres pomiarowy

od 0 do 500 cm

Dryft punktu zerowego

stabilny punkt zerowy
