Przepływomierz

Pomiar przepływu

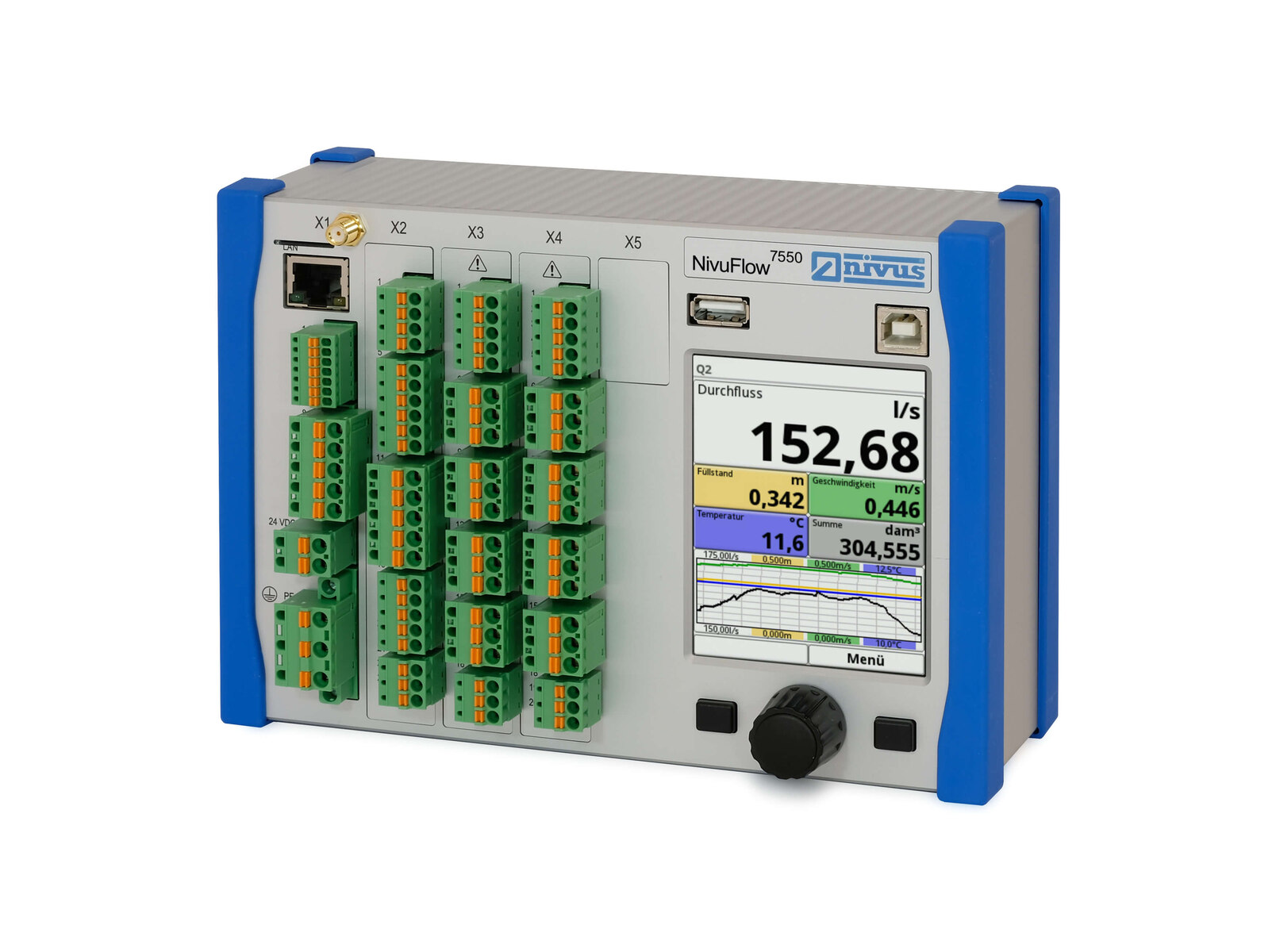

NivuFlow 7550

Część numer N75-5KR1

Pomiar przepływu dla otwartych kanałów, jak również częściowo wypełnionych rur. Optymalne wyniki dzięki połączeniu ultradźwiękowej korelacji krzyżowej i technologii radarowej.

Opis
  • Redundantny pomiar przepływu za pomocą dwóch technologii pomiarowych
  • Bezkontaktowy pomiar prędkości powierzchniowej za pomocą radaru
  • Ultradźwiękowy czujnik profilu prędkości jako czujnik przelewowy lub zamontowany na boki dla stałego pomiaru
    Dwa niezależne systemy pomiaru przepływu zwiększają dokładność i niezawodność
  • Wszystkie czujniki znajdują się nad depozytami
  • Niskie koszty utrzymania
  • Bezpieczny pomiar niezależnie od formowania fal, złych warunków pogodowych i niskiego poziomu przepływu
  • System samouczący się z zapamiętanymi dynamicznymi modelami hydraulicznymi

Hybrydowy pomiar przepływu

NivuFlow 7550 to hybrydowy system pomiarowy zaprojektowany specjalnie do pomiaru przepływu w częściowo wypełnionych rurach, kanałach i wodach powierzchniowych. Szczególnie w trudnych aplikacjach przepływomierz przekonuje wiarygodnymi wynikami pomiarów dzięki zastosowaniu dwóch technologii pomiarowych.

Bezkontaktowy pomiar przepływu - radar

Bezdotykowy czujnik radarowy wymaga niewielkiej obsługi i działa niezawodnie nawet przy bardzo szybkich przepływach o niskich wysokościach wypełnienia i dużych prędkościach. Dynamiczne modele hydrauliczne dla różnych kształtów kanałów opartych na różnych poziomach umożliwiają dokładne wykrywanie rzeczywistego przepływu.

Ultradźwiękowy czujnik przepływu jako czujnik prędkości przepływu

Ultradźwiękowy czujnik mierzący metodą korelacji krzyżowej może być wykorzystywany jako czujnik prędkości przepływu. Zapewnia to wiarygodne i dokładne wyniki pomiarów w sytuacjach wymagających dużej prędkości, gdy system radarowy nie może mierzyć. Ze względu na wykrywanie profilu przepływu i wykrywanie sedymentacji na dnie, przepływ jest określany bardzo dokładnie. Informacje na temat depozytów są również wykorzystywane do dalszych pomiarów w systemie radarowym.

Ultradźwiękowy pomiar przepływu jako pomiar  przy podtopieniu

Ponadto czujnik ultradźwiękowy może być używany jako stały, podczas podtopień. Po zainstalowaniu na ścianie bocznej unika zabrudzeń. Zapisując lokalne prędkości przepływu na całej szerokości kanału, określa się bardzo dokładny profil przepływu. Zdeponowane modele hydrauliczne zwiększają dokładność pomiaru systemu.

Łatwy w instalcji i obsłudze

Kompaktowy przetwornik może być instalowany w szafach sterowniczych oszczędzając tym samym miejsce dzięki montażowi na szynie TS. Co więcej, NivuFlow 7550 jest dostępny ze specjalną, zabezpieczoną obudową polową do użytku w trudnych warunkach. Duży wyświetlacz graficzny przetwornika umożliwia szybkie i łatwe uruchomienie przepływomierza.

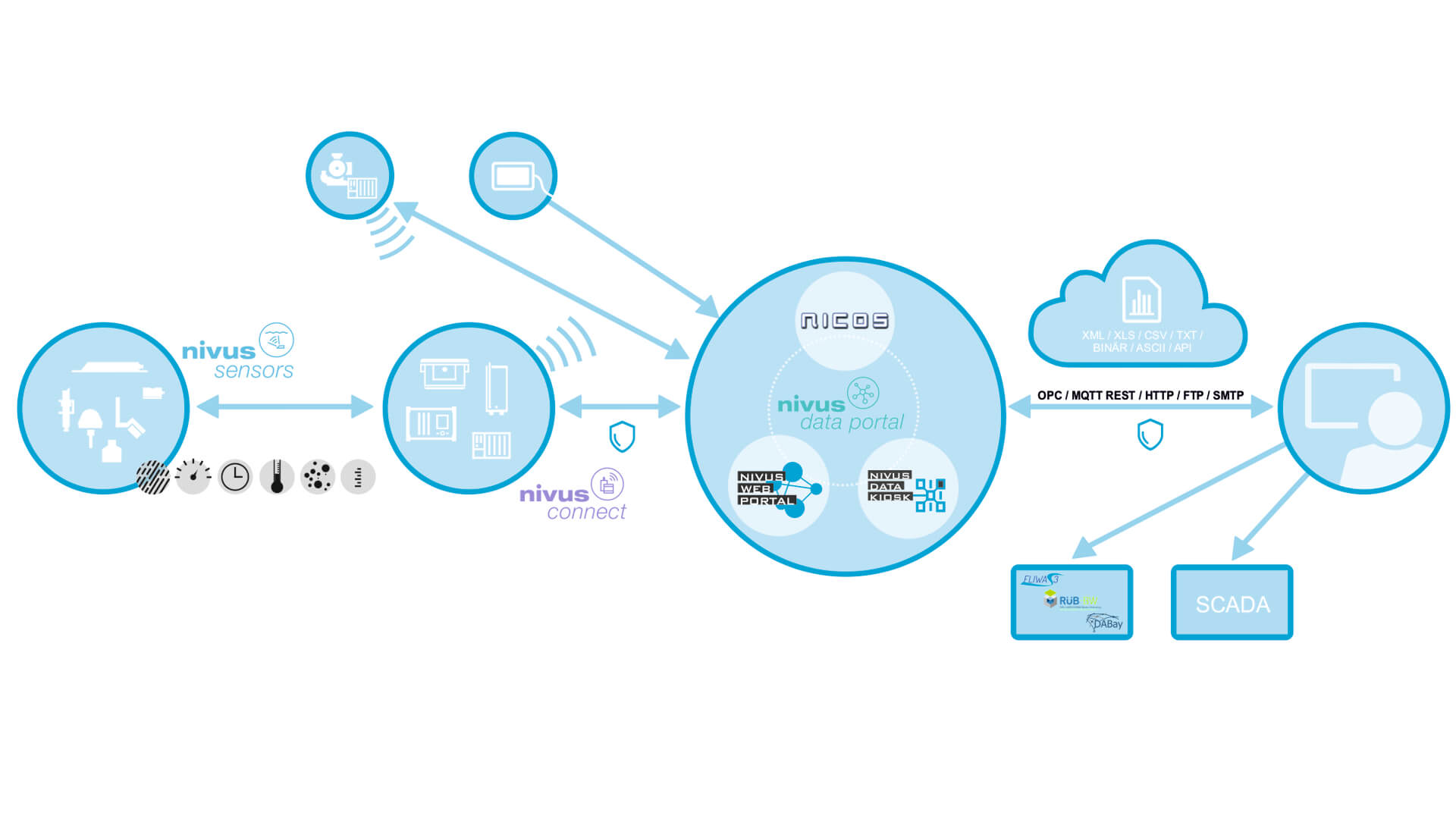

NivuFlow 7550 oferuje zaawansowaną diagnostykę i umożliwia dogłębną analizę procesów na miejscu. Oprogramowanie przetwornika spełnia aktualne wymagania. Protokoły, przyszłościowe i wszechstronne opcje komunikacji i łączności oferują operatorom szeroką gamę opcji integracji urządzeń w systemy wyższego poziomu, takie jak SCADA lub systemy kontroli procesu.



Typowe zastosowanie

  • Ciągły i niezawodny pomiar przepływu nawet podczas podtopień/przepełnieniń
  • Wykrywanie sedymentu przy pomocy ultradźwiękowego pomiaru poziomu w przypadku przepełnieniń
  • Punkty pomiarowe o dużym zabrudzeniu i osadach
  • Pomiar w miejscach gdzie nie można przerwać ciągłości procesu przepływu
  • Również niezawodny pomiar przepływu przy opróżnianiu zbiorników (przy niskich poziomach przepływu i wysokich prędkościach)



Specyfikacja techniczna

NivuFlow 7550

Dane techniczne - NivuFlow 7550
Zasilanie

100 do 240 V AC, +10 % /-15 %, 47 do 63 Hz lub 9-36 V DC

Pobór mocy

14 VA typowo

Obudowa
  • Aluminium, plastik (obudowa)
  • Plastik (obudowa terenowa)
Klasa ochrony

IP 20, IP 68 z opcjonalną obudową polową

Temperatura pracy

−20°C do +70°C

Maksymalne stężenie wilgoci

80 %, bez kondensacji

Wyświetlacz

240 x 320 pixel, 65536 kolorów

Zakres pracy

przycisk obrotowy, 2 klawisze funkcyjne, menu w języku polskim, angielskim, francuskim i innych językach

Podłączenia

wtyczka z zaciskami klatkowymi

Wejścia

analogowe: maks. 7 x 4 - 20 mA, cyfrowe: maks. 4 x RS 485

Wyjścia

analogowe: maks. 4 x 0/4 – 20 mA, cyfrowe: maks. 5 x relays (SPDT)

Pamięć danych

Pamięć wewnętrzna 2,0 GB, elastycznie rozszerzalna, odczyt na płycie czołowej za pomocą złącza USB

Komunikacja (opcja)

Modbus, HART®

Niepewność pomiarowa

natężenie przepływu (Q): ± 5% typowo; ± 2% w warunkach odniesienia

Metoda pomiarowa

hydrbyda: połączenie metody radarowej z korelacją krzyżową

Specyfikacja tematu wymaga zmian.

Pliki do ściągnięcia

Data Sheet NivuFlow 550/NivuFlow 7550

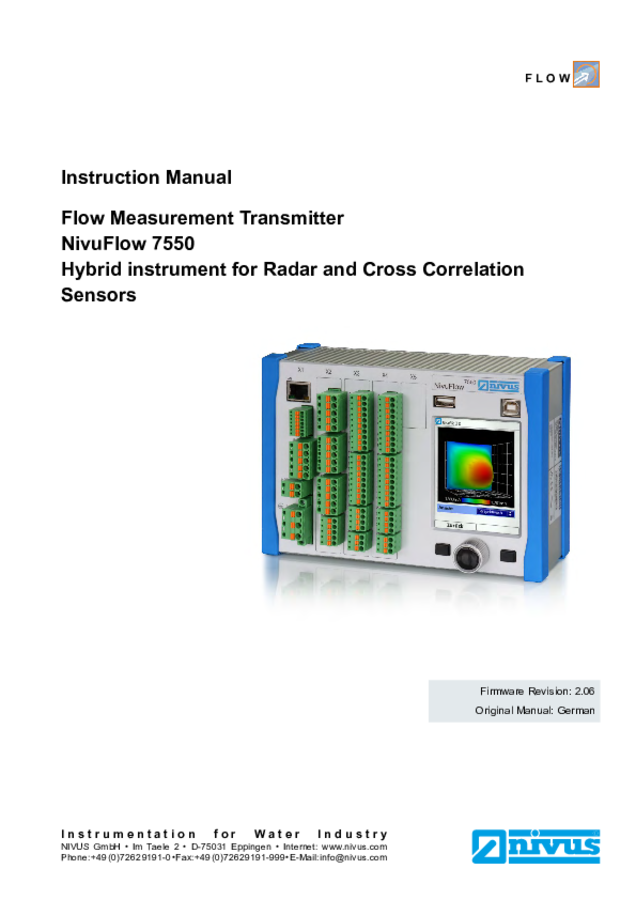

Instruction Manual "Flow Measurement Transmitter NivuFlow 7550"

Technical description data transmission - addition to manual Rev01

NIVUS data transmission for NivuFlow 550, 600, 650, 7550, Energy Saver and NivuParQ 850 - addition to instruction manuals

Technical Instructions "NIVUS Modbus TCP/RTU"

Declaration of Conformity permanent flow measurement transmitter



Tender Specification "NivuFlow 7550"
