Czujniki przepływu

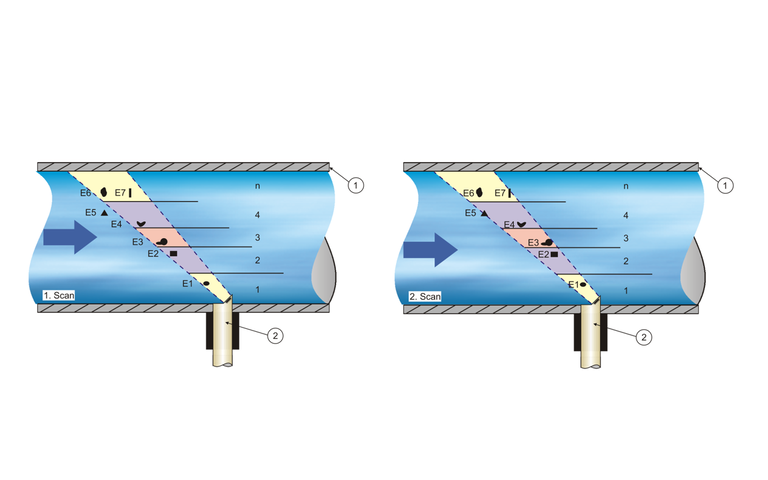

Czujnik rurowy POA (korelacja krzyżowa)

Część numer POA-V2XXR

Zakres pomiarowy realnej prędkości do 1 m wypełnienia

Czujnik ultradźwiękowy do pomiaru prędkości przepływu o bardzo wysokiej dokładności pomiarowej. Można stosować w przypadku mediów lekko i bardzo zanieczyszczonych. Do montażu w rurociągach od zewnątrz (przez ścianę rurociągu).

Czujnik POA do ciągłego pomiaru natężenia przepływu w mediach lekko i bardzo zabrudzonych. Rurowy kształt czujnika zaprojektowany został do instalacji w rurociągach przez jego ścianę (mufa/zawór kulowy). W połączeniu z przetwornikami typu NivuFlow 750 oraz zewnętrznym pomiarem wypełnienia stanowi kompletny system pomiarowy.

  • wysoka dokładność pomiarowa
  • podłączenie wolne od interfejsu i cyfrowy sygnał pozwala na przesył danych na długich odcinkach
  • kable mogą być przedłużane przy wykorzystaniu standardowych kabli sterowniczych
  • stabilne zero, bez dryfu
  • pomiar w bardzo zanieczyszczonych mediach oraz agresywnych cieczach
  • Proste w instalacji bez potrzeby specjalnych konstrukcji, również specjalnie dopasowany system montażowy
  • istnieje instalacja w rurach pod ciśnieniem
  • idealne do pomiarów w przekroju kanału
  • konstrukcja czujnika wykonana z najwyższą precyzją zapewnia najwyższą dostępną jakość i łatwość w instalacji

Standardowe zastosowanie

  • oczyszczalnie ścieków: pomiar przepływu kontrola opróżniania WWTP
  • oczyszczalnie wód deszczowych: dopływ, opróżnianie, dopływy aktywnego osadu, osad powrotny, recyrkulacja, osad nadwyżkowy oraz dozowanie flokulantów
  • bezposrednia kontrola opróżniana, infiltracja lub detekcja przecieków
  • sieci ściekowe przemysłowe
  • and many more





Dane techniczne
Dane techniczne - czujnik POA (rurowy)
Metoda pomiarowa
  • Ultradźwiękowy do pomiaru prędkości przepływu z detekcją rzeczywistego profilu prędkości
  • Ultradźwiękowy czas pracy (pomiar wysokości)
Klasa ochrony

IP 68

Dopuszczenie do pracy w strefach Ex
  • II 2 G Ex ib T4 Gb (ATEX)
  • Ex ib IIB T4 Gb (IECEX)
Temperatura pracy
  • od −20 °C do +50 °C
  • od −20 °C do +40 °C (strefa 1, Ex)
Temperatura przechowywania

od −30 °C do +70 °C

Dopuszczalne ciśnienie pracy

maks. 4 bary

Dostępna długość kabli

10/15/20/30/50/100 m, zarobione przewody, dłuższe kable - na zapytanie

Typy kabli

LiYC11Y 2 x 1.5 + 1 x 2 x 0.34

Zewnętrzna średnica kabla

8,4 mm ±0,25 mm

Podłączenie czujników
  • Wstępnie zmontowana końcówka kabla do podłączenia do NivuFlow 750
  • Końcówka kabla ze złączem do podłączenia do NivuFlow Mobile 750
Typy czujników
  • czujnik prędkośći (V); wbudowany czujnik temperatury (T)
  • czujnik prędkośći (V); wbudowany czujnik temperatury (T); czujnik poziomu wypełnienia ultradźwiękowy od dołu (UZD)
Medium - materiały kontaktowe

poliuretan, stal nierdzewna 1.4571, PPO GF30, PTFE

Opcjonalnie: czujnik odporny na chemikalia zrobiony z materiału PEEK, rękaw z materiału Hastelloy C-276; kabel w osłonie FEP

pomiar prędkości przepływu

Zakres pomiarowy

od -100 cm/s do +600 cm/s

Liczba zarejestrowanych i obliczonych warstw skanowania

maks. 32

Niepewność pomiarowa
  • dla 0,05≤|V|≤0,5 m/s: E_v=0.5/|V| [%]
  • dla |V|>0,5 m/s: E_v=1 %
Dryft punktu zerowego

stabilne zero, bez dryfu

Kąt wiązki

±5 st

pomiar poziomu - ultradźwięk

Zakres pomiarowy

od 0.05 do 200 cm

Dryft punktu zerowego

stabilny punkt zero

Niepewność pomiarowa

+/− 2.0 mm lub 0.2% od wartości mierzonej

pomiar temperatury

Zakres pomiarowy

od −20 °C do +60 °C

Niepewność pomiarowa

±0.5 K

Specyfikacja tematu wymaga zmian.

Pliki do pobrania

Technical Instructions | Correlation Sensors (Rev. 09)

Technical instructions for correlation sensors and external electronic box

Installation Instruction | Correlation and Doppler Sensors (Rev. 07)

Installation instruction for save installation

EC type examination certificate sensor type POA, OCL and CS2

EC type examination certificate sensor type POA incl. supplement

IECEx Certificate of Conformity "Sensors type POA, OCL and CS2"

Declaration of Conformity Ultrasonic Active Sensors POA / OCL / CS2

Ultraschall-Aktivsensoren POA / OCL / CS2

EU Declaration of Conformity | “Ex” Ultrasonic active sensors POA / OCL / CS2
