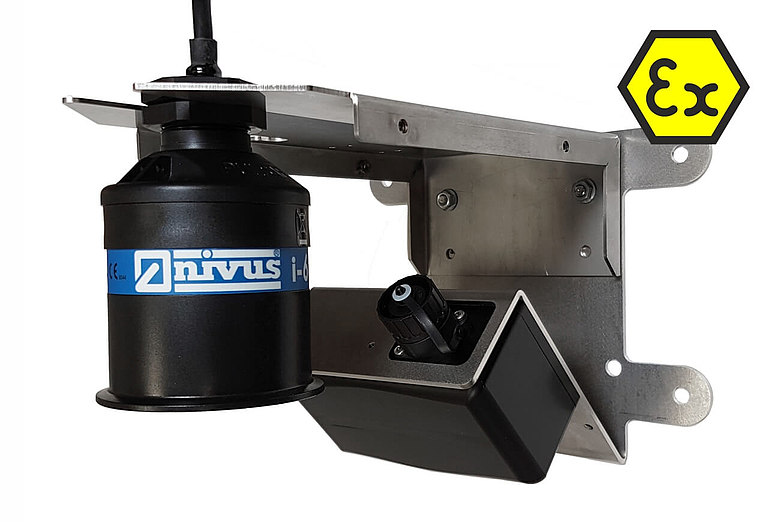

Część numer OFR-OFR Radar – beziwazyjny pomiar przepływu
Do podłączenia z przetwornikiem OCM Pro CF. Idealne rozwiązanie w miejscach gdzie występuje duża prędkość przepływu oraz niskie wypełnienie.
![[Translate to Polski:] Berührungslose Durchflussmessung OFR Radar Kompaktgehäuse](/fileadmin/_processed_/6/6/csm_OFR-flow-compacthousing_4e5c1608ae.jpg "[Translate to Polski:] Berührungslose Durchflussmessung OFR Radar Kompaktgehäuse")

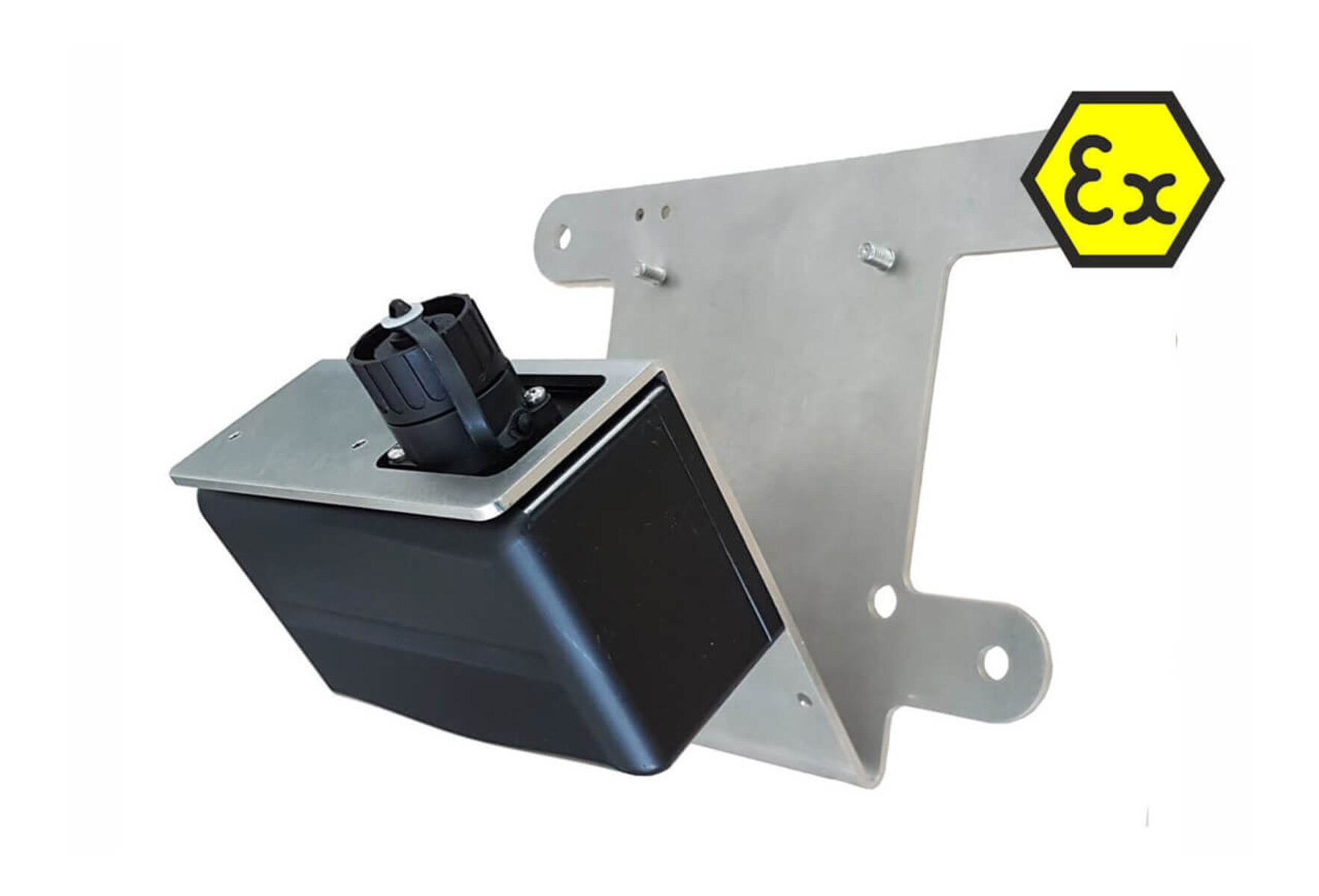

![[Translate to Polski:] Durchflusssensor Radar mit Halterung](/fileadmin/_processed_/a/9/csm_OFR-flow-compacthousing2_01_1254ce64b3.jpg "[Translate to Polski:] Durchflusssensor Radar mit Halterung")

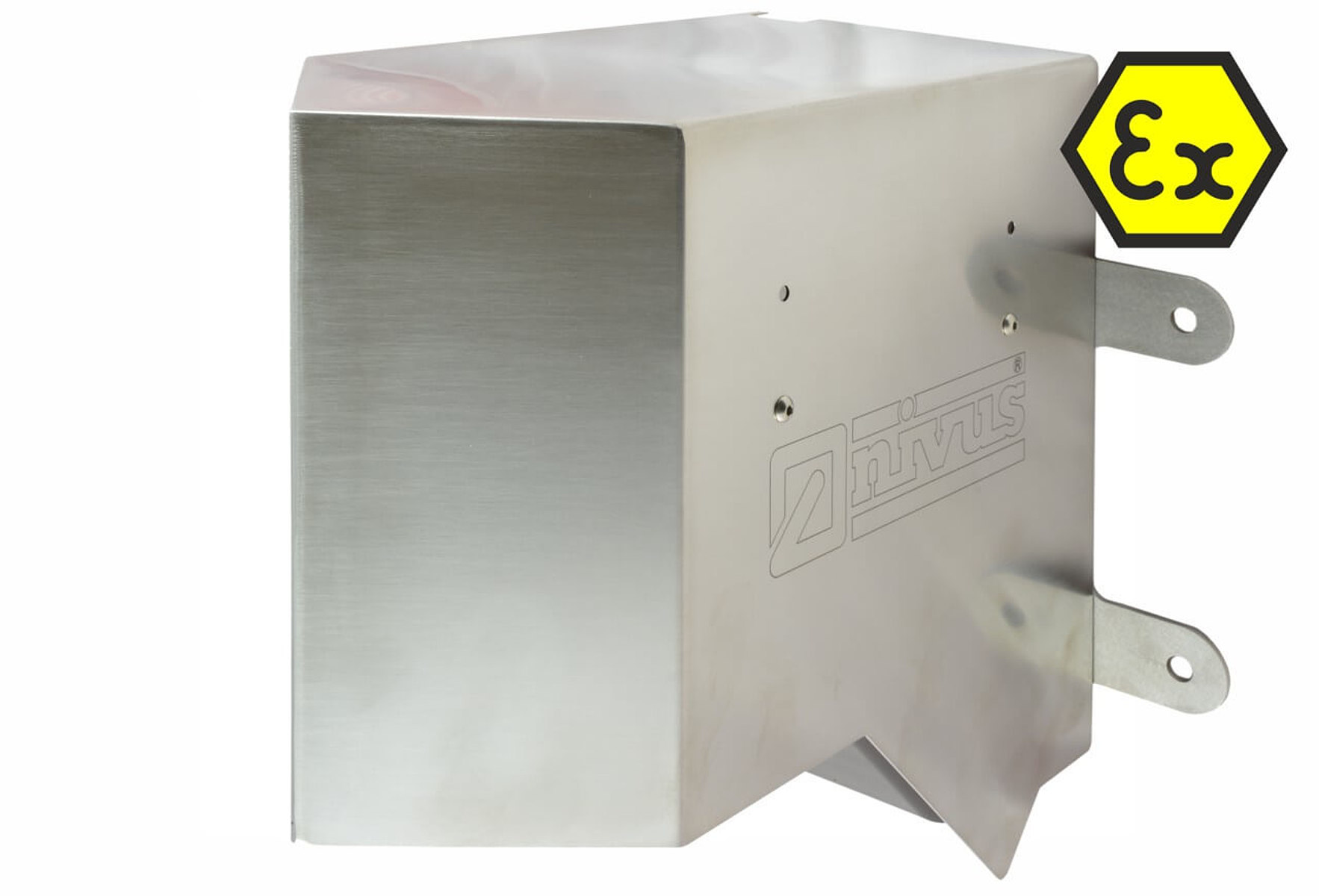

![[Translate to Polski:] Radar Durchflusssensor mit Komplettgehäuse](/fileadmin/_processed_/9/1/csm_OFR-flow-compacthousing1_78c75dd50e.jpg "[Translate to Polski:] Radar Durchflusssensor")

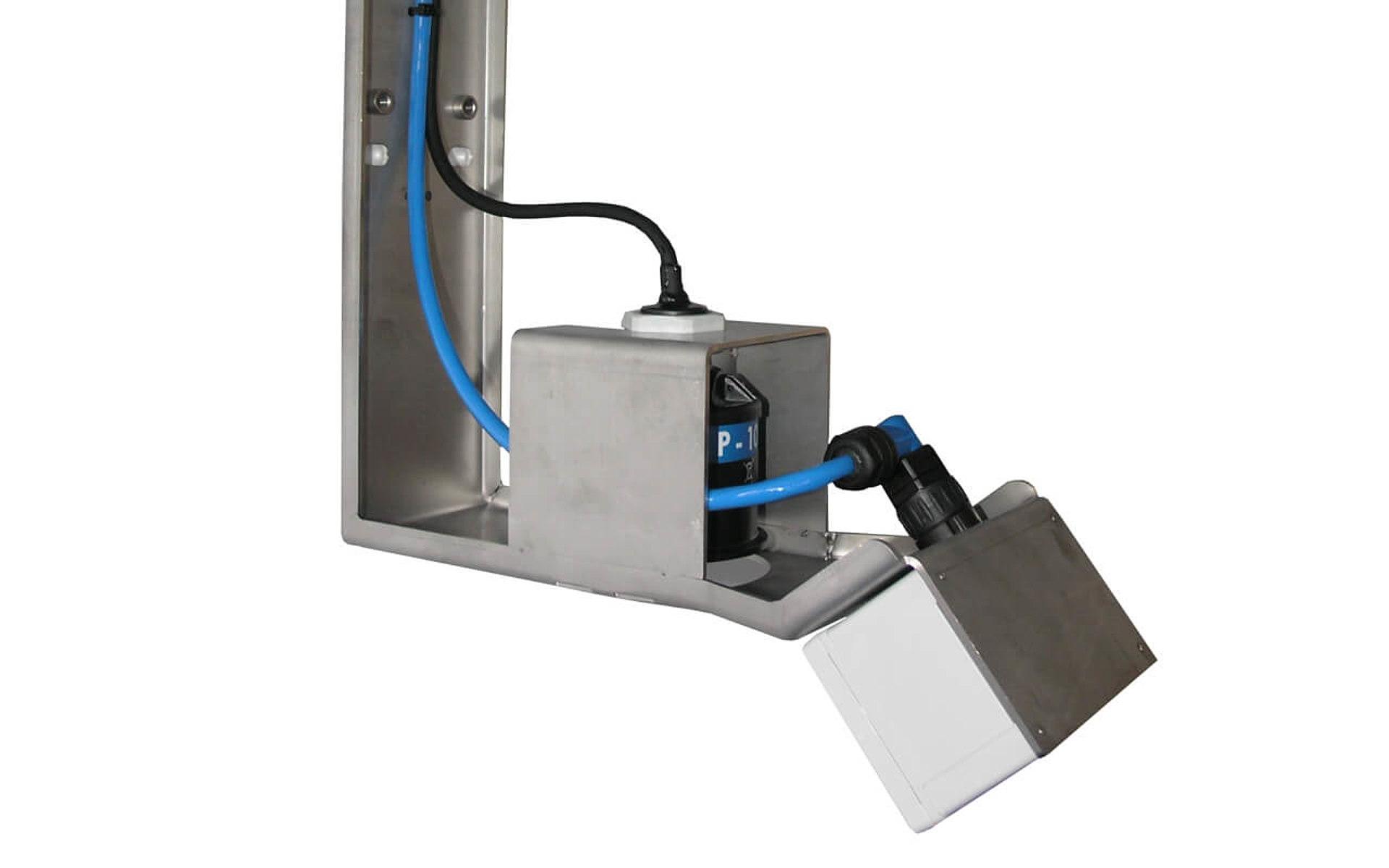

![[Translate to Polski:] OFR Radar Flow Sensor – berührungslose Durchflussmessung](/fileadmin/_processed_/9/5/csm_ofr-Radar-Flow-Sensor_b7e1cf6b81.jpg "[Translate to Polski:] OFR Radar Flow Sensor – berührungslose Durchflussmessung")

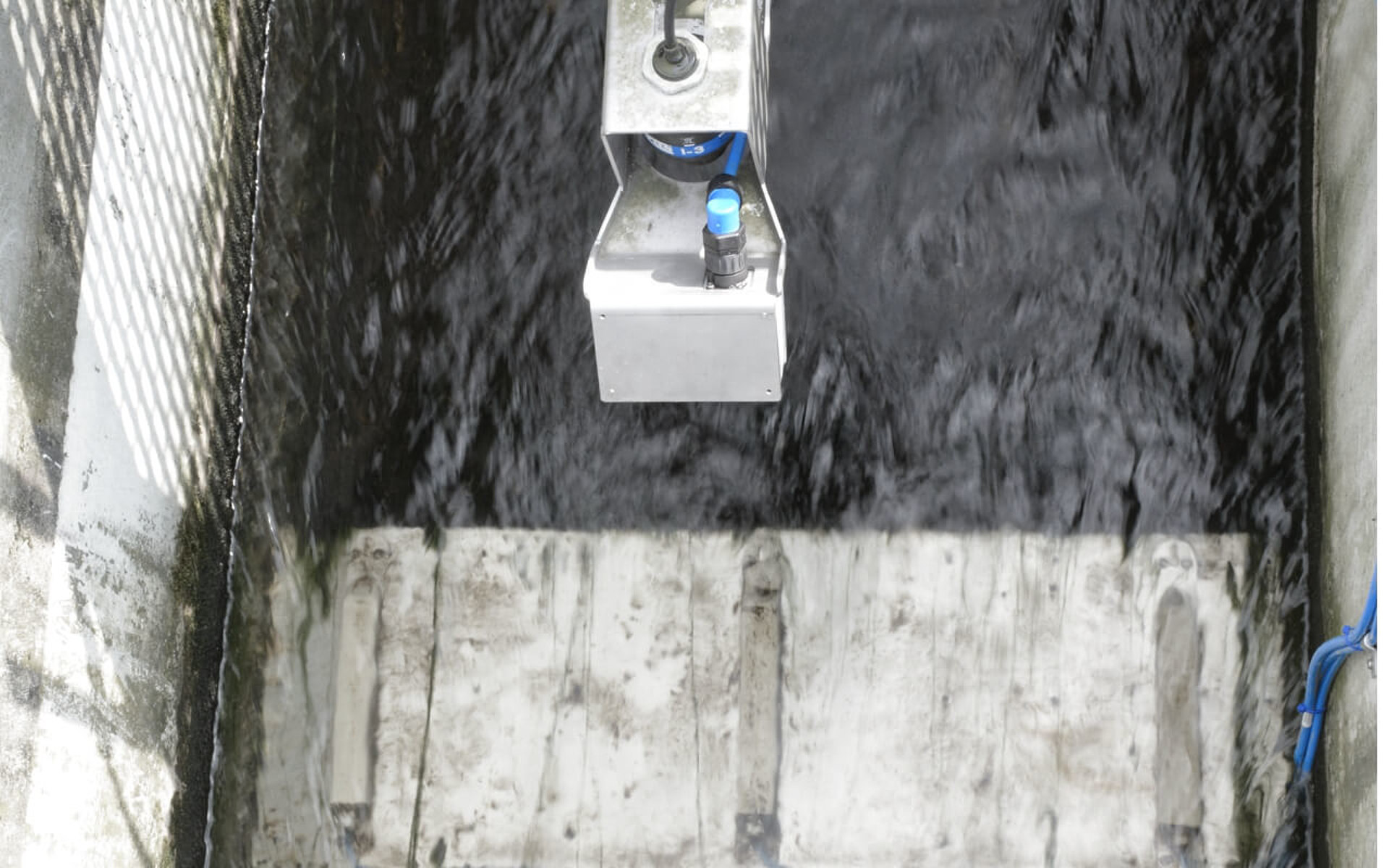

![[Translate to Polski:] OFR Radar Flow Sensor - Radar in Kombination mit Kreuzkorrelation](/fileadmin/_processed_/9/5/csm_ofr-Radar-Fliessgeschwindigkeitssensor_2f7ac04d6c.jpg "[Translate to Polski:] OFR Radar Flow Sensor - Radar in Kombination mit Kreuzkorrelation")
![[Translate to Polski:] Radardurchflusssensor mit separater Füllstandsmessung](/fileadmin/_processed_/f/a/csm_Radar-flow-levelspeparate_cde6cd95cc.jpg "[Translate to Polski:] Radardurchflusssensor mit separater Füllstandsmessung")

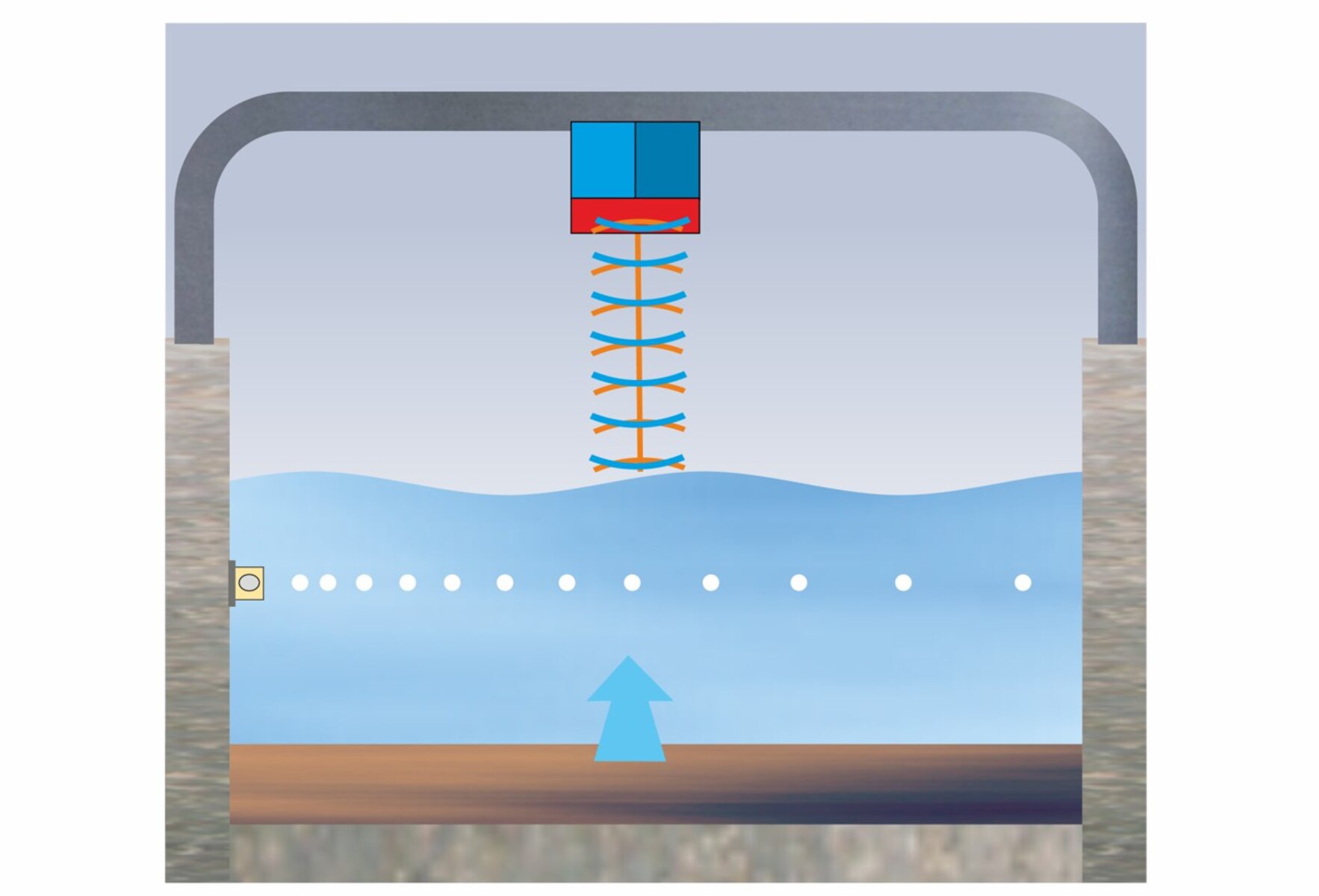

![[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation](/fileadmin/_processed_/6/8/csm_redundantflowmeasurement_b8420ddda6.jpg "[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation")

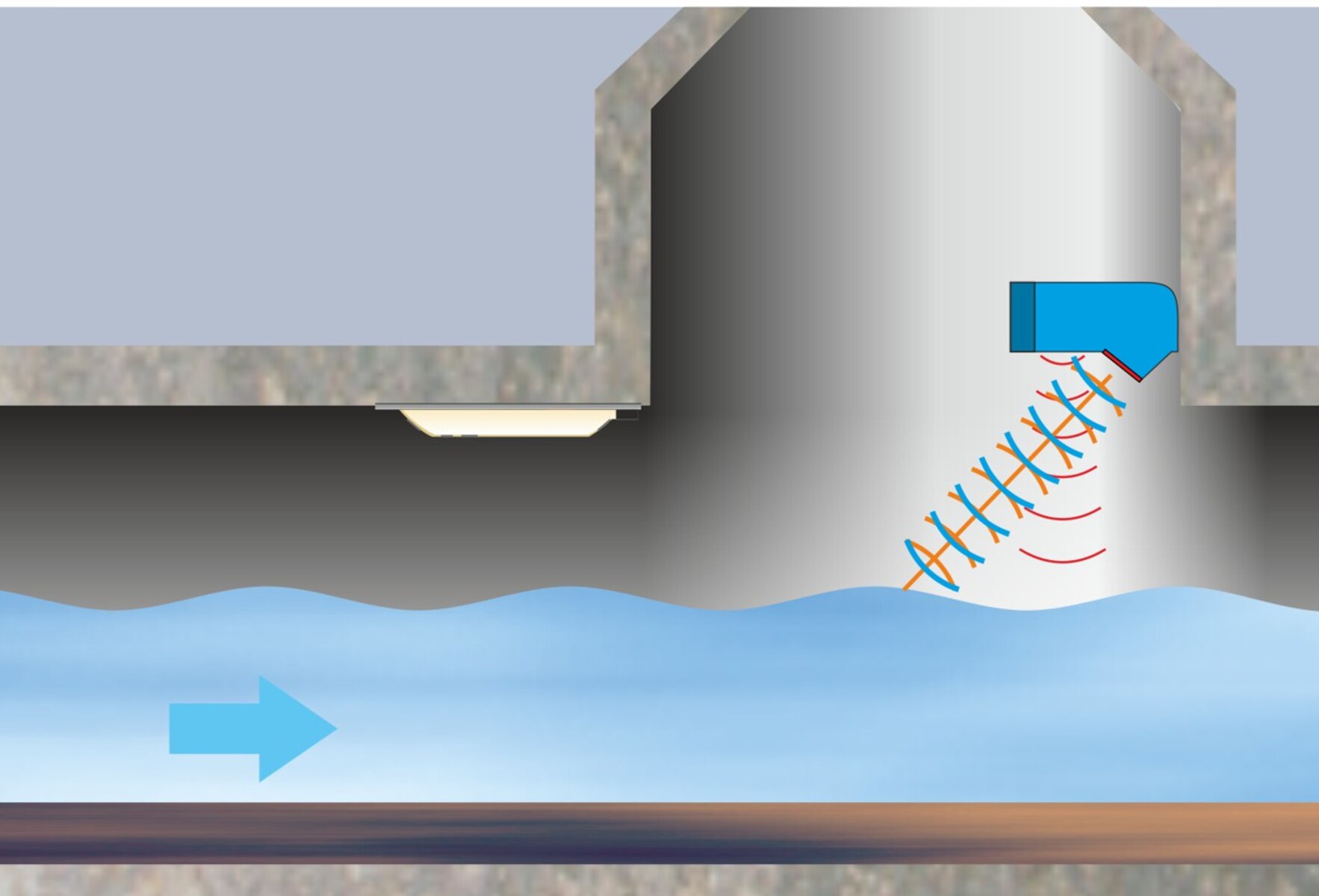

![[Translate to Polski:] Überstausensor in Kombination mit Radardurchflusssensor](/fileadmin/_processed_/3/0/csm_surchargesensor1nosurchargecondition_6c58ae7ede.jpg "[Translate to Polski:] Überstausensor in Kombination mit Radardurchflusssensor")

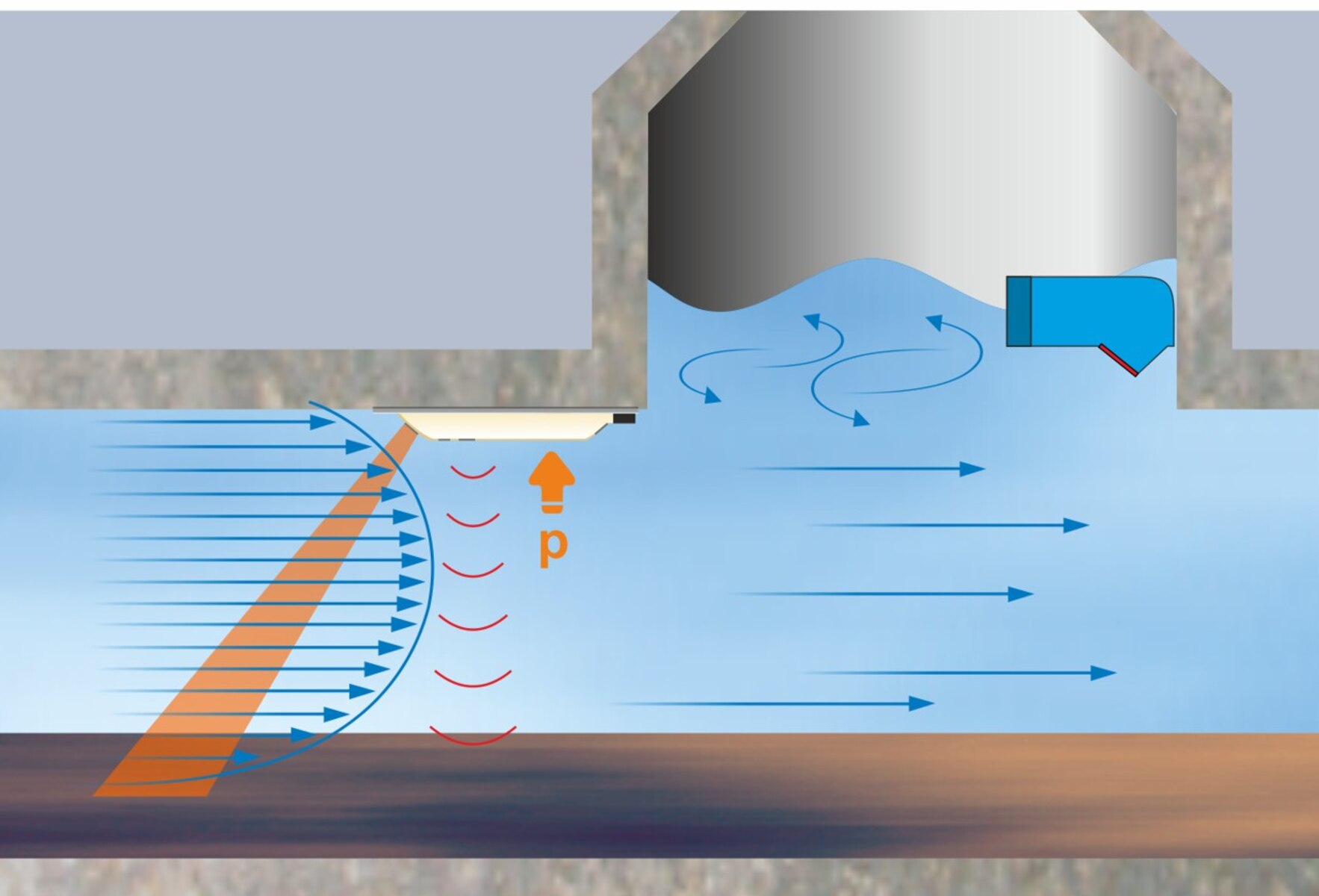

![[Translate to Polski:] Überstaudurchflussmessung](/fileadmin/_processed_/5/c/csm_surchargesensor2surchargecondition_76d3f94b32.jpg "[Translate to Polski:] Überstaudurchflussmessung")

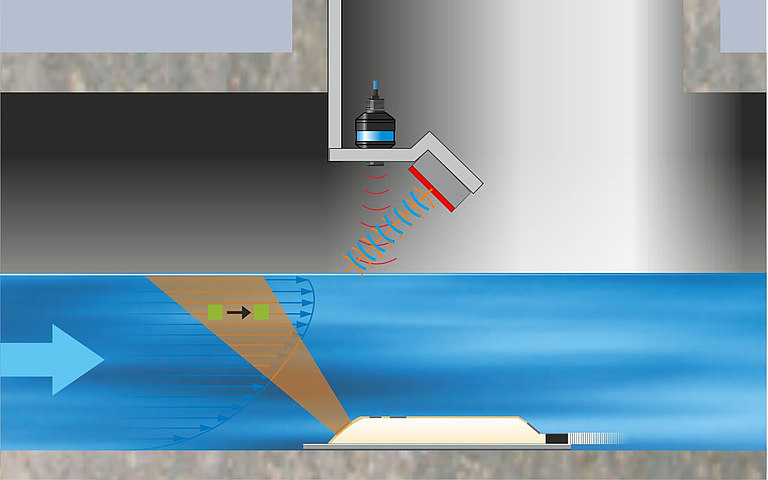

![[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation](/fileadmin/_processed_/6/d/csm_ofr-Radar-Flow-Sensor-sceme_8c372e97f4.jpg "[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation")
![[Translate to Polski:] Radardurchflusssensor im Kompaktgehäuse](/fileadmin/_processed_/a/f/csm_Radar-flow-compacthousing_16cf50fd5b.jpg "[Translate to Polski:] Radardurchflusssensor im Kompaktgehäuse")
![[Translate to Polski:] Berührungslose Durchflussmessung OFR Radar Kompaktgehäuse](/fileadmin/_processed_/6/6/csm_OFR-flow-compacthousing_22db8f19d4.jpg "[Translate to Polski:] Berührungslose Durchflussmessung OFR Radar Kompaktgehäuse")
![[Translate to Polski:] Durchflusssensor Radar mit Halterung](/fileadmin/_processed_/a/9/csm_OFR-flow-compacthousing2_01_93e635ee68.jpg "[Translate to Polski:] Durchflusssensor Radar mit Halterung")
![[Translate to Polski:] Radar Durchflusssensor mit Komplettgehäuse](/fileadmin/_processed_/9/1/csm_OFR-flow-compacthousing1_19cc8fb7cd.jpg "[Translate to Polski:] Radar Durchflusssensor")
![[Translate to Polski:] OFR Radar Flow Sensor – berührungslose Durchflussmessung](/fileadmin/_processed_/9/5/csm_ofr-Radar-Flow-Sensor_cb277ad630.jpg "[Translate to Polski:] OFR Radar Flow Sensor – berührungslose Durchflussmessung")
![[Translate to Polski:] OFR Radar Flow Sensor - Radar in Kombination mit Kreuzkorrelation](/fileadmin/_processed_/9/5/csm_ofr-Radar-Fliessgeschwindigkeitssensor_abed5f39b4.jpg "[Translate to Polski:] OFR Radar Flow Sensor - Radar in Kombination mit Kreuzkorrelation")
![[Translate to Polski:] Radardurchflusssensor mit separater Füllstandsmessung](/fileadmin/_processed_/f/a/csm_Radar-flow-levelspeparate_51fb33e054.jpg "[Translate to Polski:] Radardurchflusssensor mit separater Füllstandsmessung")
![[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation](/fileadmin/_processed_/6/8/csm_redundantflowmeasurement_8bcbc8da79.jpg "[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation")
![[Translate to Polski:] Überstausensor in Kombination mit Radardurchflusssensor](/fileadmin/_processed_/3/0/csm_surchargesensor1nosurchargecondition_2ea28e1564.jpg "[Translate to Polski:] Überstausensor in Kombination mit Radardurchflusssensor")
![[Translate to Polski:] Überstaudurchflussmessung](/fileadmin/_processed_/5/c/csm_surchargesensor2surchargecondition_2f12a0631a.jpg "[Translate to Polski:] Überstaudurchflussmessung")
![[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation](/fileadmin/_processed_/6/d/csm_ofr-Radar-Flow-Sensor-sceme_9e13e31d99.jpg "[Translate to Polski:] OFR Radar Flow Sensor – in Kombination mit Kreuzkorrelation")
![[Translate to Polski:] Radardurchflusssensor im Kompaktgehäuse](/fileadmin/_processed_/a/f/csm_Radar-flow-compacthousing_15ed5ca794.jpg "[Translate to Polski:] Radardurchflusssensor im Kompaktgehäuse")
- bezinwazyjny pomiar prędkości przepływu
- instalacja bez ingerencji w proces przepływu
- dopuszczenie do stref EX (1) jako opcja
- ustalanie prędkości przepływu
- niskie wymogi czyszczenia czujnika ze względu na bezinwazyjny pomiar
- proste w instalacji i obsłudze
- mogą pracować przy mediach żrących i ściernych
- do pomiarów w mediach bardzo zanieczyszczonych oraz osadach
- do detekcji rozładunków oraz niskich poziomów
- ulepszona dokładność pomiarowa dzięki połączeniu z czujnikiem prędkości montowanego na dnie kanału.
Przez rozwinięcie system radarowego czujników OFR przez połączenie ich z naszymi wcześniejszymi produktami rozszerzyliśmy możliwości ich działania w praktycznie każdym miejscu.
Niezależnie czy jest to miejsce w którym wymaga się wysokiej dokładności pomiarowej lub też miejsce które może być problematyczne, dostarczamy Państwu rozwiązanie pomiaru przepływu najwyższej dokładności.
Unikalna kombinacja czujników radarowych oraz czujników ultradźwiękowych dostarcza, wcześniej nie spodziewanych rezultatów I dokładności pomiarowych w szerokim zakresie.
Typowe zastosowania
- Punkty pomiarowe z dużym obciążeniem zanieczyszczeniami i sedymentacją
- Punkty pomiarowe z obciążeniem dna
- Jeśli nie jest możliwe zainstalowanie czujników w kanale
- Pomiar zrzutu przy niskich wysokościach przepływu
- Punkty pomiarowe z wysoką dynamiką pomiaru
- Zastosowania z ryzykiem sedymentacji
Dane techniczne
| Specyfikacja techniczna | |
|---|---|
| Dopuszczenie do pracy w strefach Ex | II 2 G Ex ib IIB T4 Gb; TÜV 16 ATEX 185271X; IECEx 16.0034X |
| Metoda pomiarowa | Radar-Doppler - pomiar przepływu |
| Zakres pomiarowy | 0,15 m/s - 15 m/s |
| Zakres pomiaru temperatury | od -30 °C do 70 °C Ex: od -20 °C do 60 °C |
| Częstotliwość reakcji | 24 GHz - ISM band |
| Odległość po przekątnej | 0,3 m - 10 m |
| Klasa ochrony | IP 68 |
| Materiał wykonania obudowy | wysokiej jakości materiały |
