Pomiar przepływu

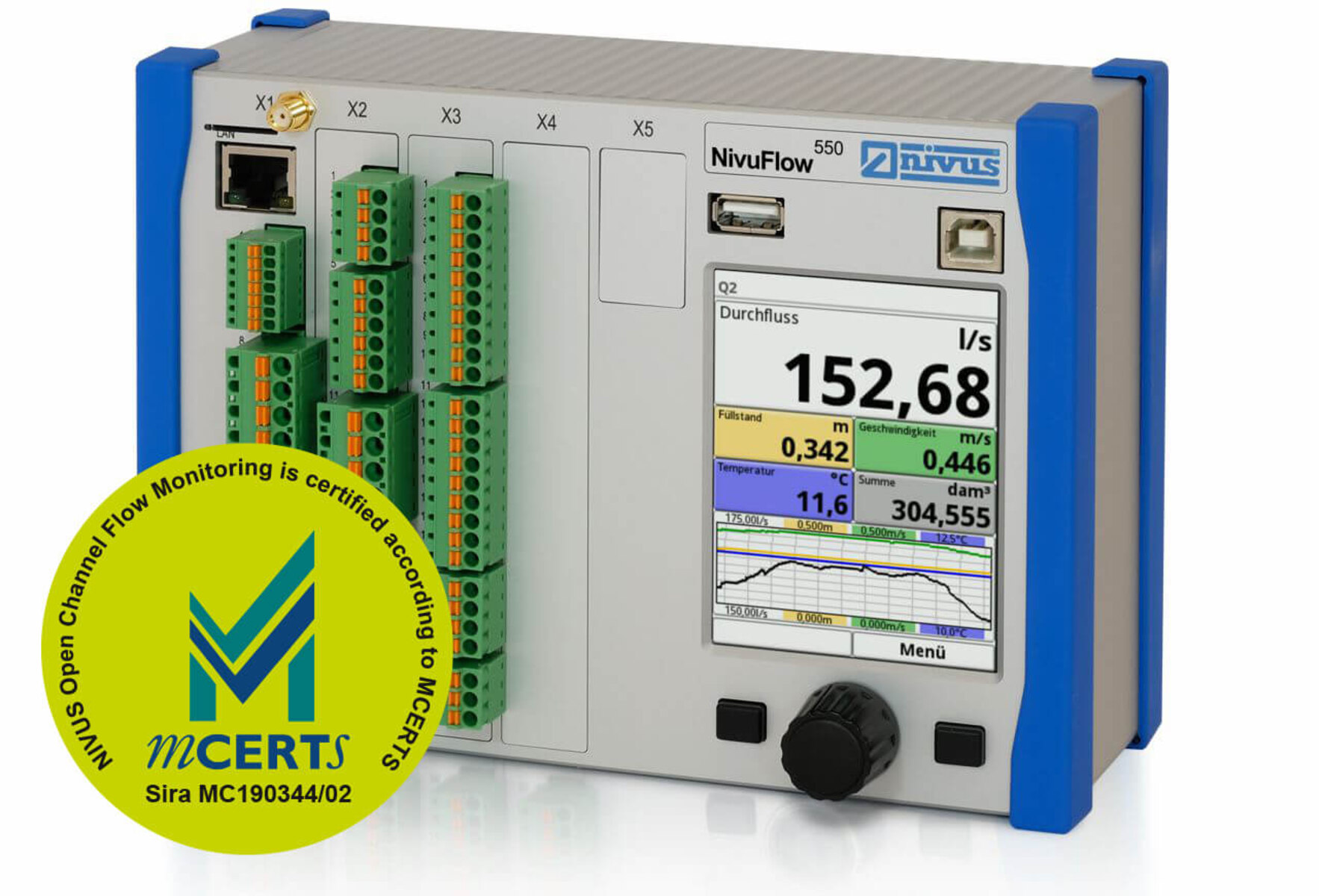

Przepływomierz NivuFlow 550

Część numer NF5-5

Przepływomierz z techniką radarową

Bezkontaktowy pomiar przepływu w kanałach otwartych lub rurociągach z niepełnym wypełnieniem.

  • Bezkontaktowy pomiar przepływu
  • Prosty w instalacji I obsłudze
  • Do zastosowania w różnych mediach (agresywnych i ściernych)
  • Prosta i szybka instalacja

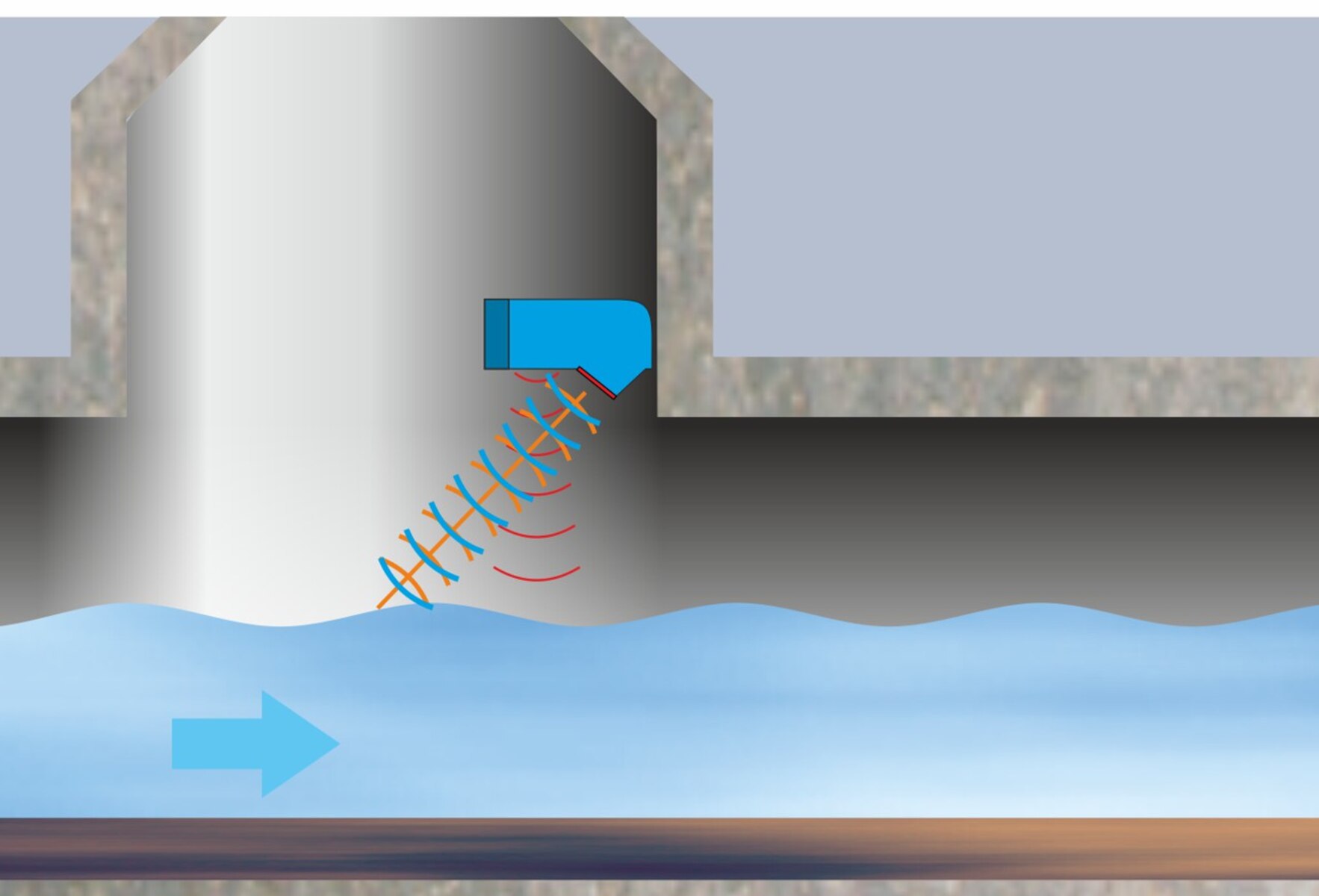

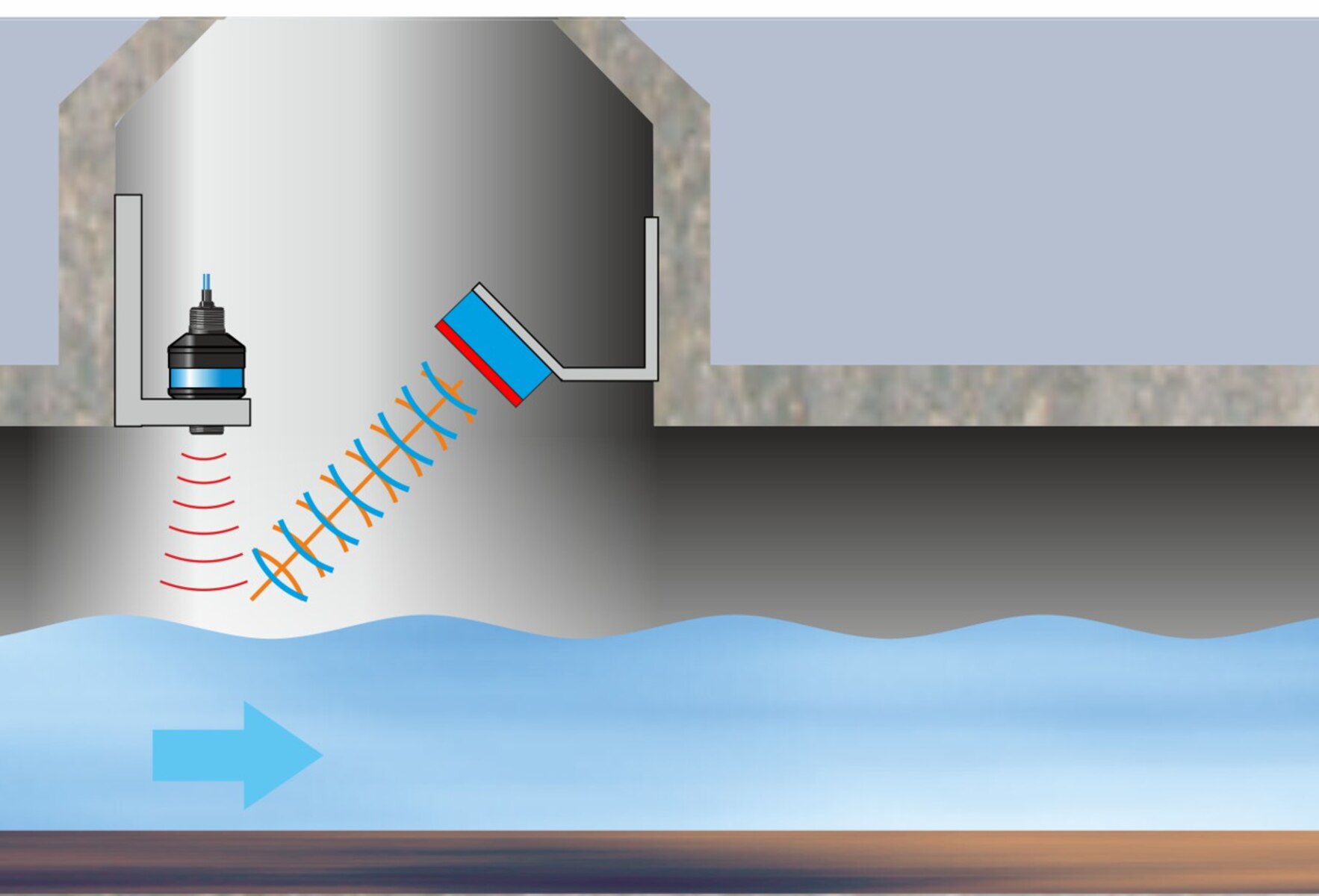

Bezkontaktowy pomiar techniką radarową

Bezkontaktowy, nie wymagający częstej obsługi czujnik radarowy pozwala na bezproblemowe przeprowadzenie pomiaru głównie w miejscach gdzie jest małe wypełnienie ścieku oraz duża prędkość. Dynamiczny model hydrauliczny dla różnego rodzaju kanałów niezależnie od ich geometrii. Pomiar bazuje między innymi na zmiennym poziomie wypełnienia wskazuje rzeczywiste natężenie przepływu.

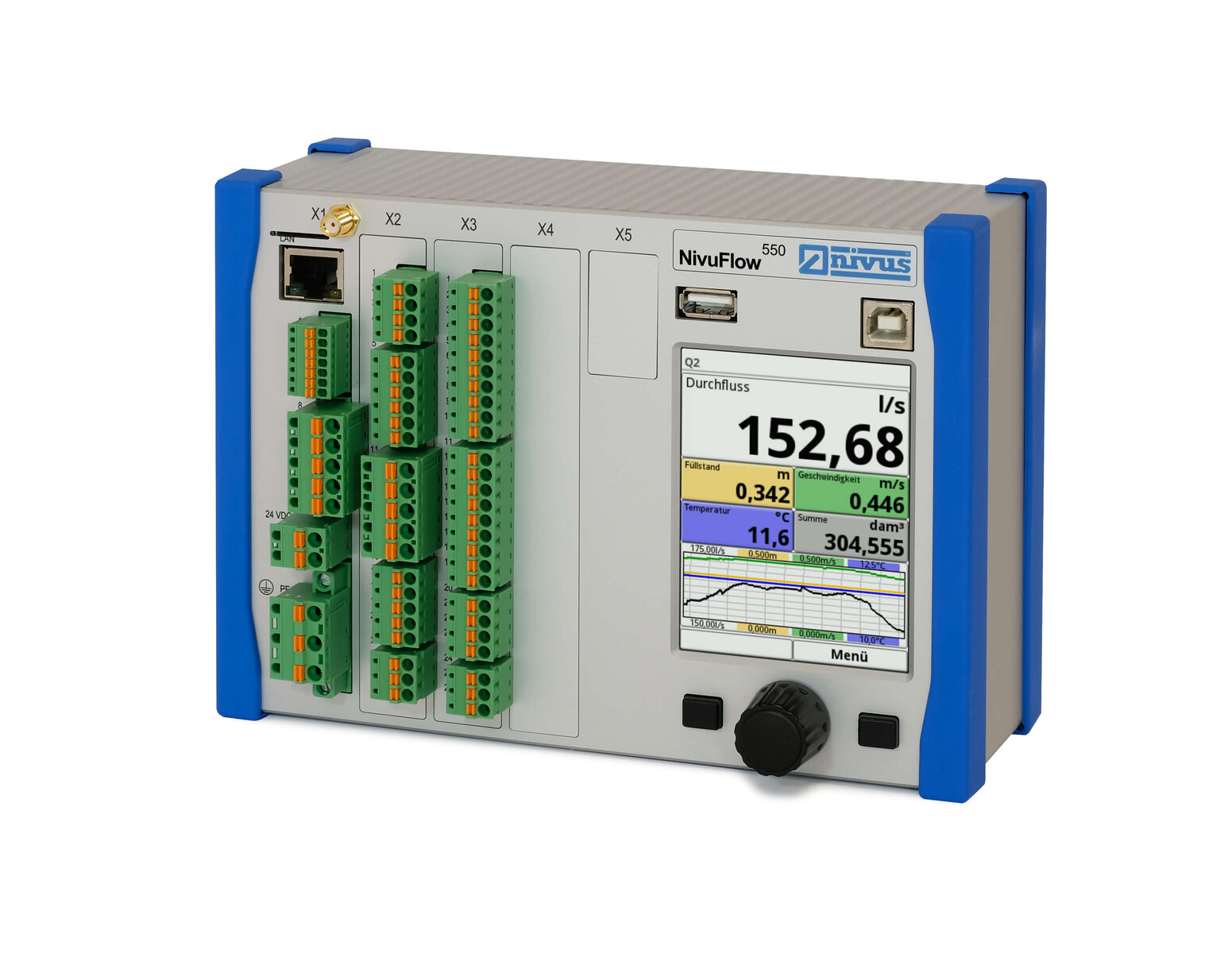

Przedstawiamy przetwornik NivuFlow 550 dla zastosowania techniki radarowej (ultradźwiękowej).



Prosta instalacja i obsługa

Dzięki możliwości montowania na szynie TS nasz kompaktowy przetwornik oszczędza dużo miejsca I jest prosty do montażu w szafach sterowniczych. Co więcej przepływomierz NivuFlow 550 jest również dostępny z obudową terenową, która pozwala na bezpieczną pracę na otwartym terenie. Duży wyświetlacz graficzny pozwala na szybki i prosty odczyt danych I programowanie urządzenia.

Dzięki swojej modułowej konstrukcji może być stosowany dla dużej liczny różnych miejsc pomiarowych w zależności od potrzeb.

NivuFlow 550 posiada możliwość szybkiej analizy i oceny wartości pomiarowych podczas trwającego nieprzerwanie procesu przepływu. Oprogramowanie w przetworniku spełnia wszystkie współczesne standardy. Wyposażenie urządzenia w przyszłościowe protokoły oraz komunikację zewnętrzną pozwala na pracę urządzenia w połączeniu nowoczesnymi systemami operacyjnymi takimi jak np. SCADA.



Standardowe zastosowanie

  • Miejsca pomiarowe mocno zanieczyszczone oraz z sedymentem
  • Miejsca zapiaszczone i zagruzowane
  • Miejsca pomiarowe z ograniczoną możliwością instalacji we wnętrzu kanału
  • Przy niskich wypełnieniach i dużej prędkości przepływu
Dane techniczne
Specyfikacja techniczna
Zasilanie

100 do 240 V AC, +10 % /-15 %,

47 do 63 Hz lub 9-36 V DC

Podłączenie zasilania elektrycznego
  • AC: wtykowy i przykręcany blok zacisków sprężynowych
  • DC/DL: wtykowy blok zacisków sprężynowych
Maksymalny pobór mocy

AC: 30 VA / DC: 20 W

Typowe zużycie energii elektrycznej
  • 1x OFR + 1x i-Sensor + 1 załączone przekaźnik
  • 230 V AC: 14 VA / 6,8 W
  • 24 V DC: 6,2 W
Obudowa

Szyna DIN

  • Materiał: aluminium i tworzywo sztuczne
  • Waga: ok. 1300 g

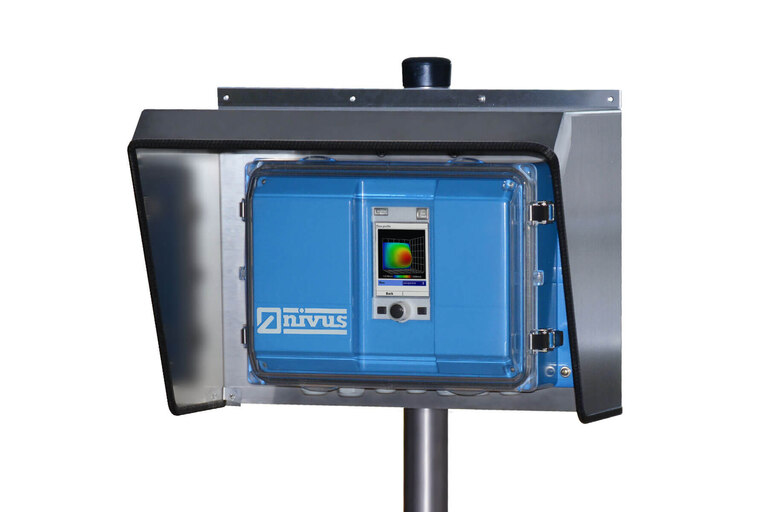

Obudowa terenowa

  • Materiał: poliamid PA / poliwęglan PC
  • Waga: ok. 4000 g (w tym NF550 i iXT0 211)
  • Wymiary: patrz rozdział „16.1 Wymiary obudowy”
Stopień ochrony (IEC 60529) / Odporność na uderzenia (IEC 62262)

Szyna DIN

  • IP20 / IK08

Obudowa terenowa

  • IP67 (opcjonalnie: IP68) / IK08
Warunki pracy
  • Klasa ochrony I
  • Kategoria przepięciowa II
  • Stopień zanieczyszczenia 2
Wysokość pracy

Urządzenie AC do użytku na wysokości do 3000 m n.p.m.
W przypadku napięć przekaźników >150 V użytkowanie jest ograniczone do maksymalnej wysokości 2000 m n.p.m. (urządzenia AC i DC).

Temperatura pracy
  • DC: -20...+70 °C
  • AC: -20...+65 °C
Temperatura przechowywania

 +50 °C

Maksymalne stężenie wilgoci

80%, bez kondensacji

Wyświetlacz

Czytelny w świetle dziennym kolorowy wyświetlacz graficzny TFT, 240×320 pikseli, 65 536 kolorów

Parametryzacja / Programowanie

Sterowanie menu za pomocą obrotowego przycisku z funkcją nacisku oraz dwóch przycisków funkcyjnych; dostępne języki: angielski, niemiecki, francuski, włoski, hiszpański, portugalski, szwedzki, duński, fiński, polski, węgierski, rumuński, czeski, rosyjski, koreański i chiński

Podłączenia
  • Ogólne: wtykowy blok zacisków sprężynowych

  • Zasilanie DC: wtykowy i przykręcany blok zacisków sprężynowych

Wejścia
  • 1x 4...20 mA dla zewnętrznego poziomu (sonda dwuprzewodowa)
  • 1x magistrala RxTx dla aktywnych czujników ultradźwiękowych powietrznych NIVUS (OCL) (niedostępne dla typów R1/G1/R3/G3)
  • 1...8x 0/4...20 mA z 12-bitową rozdzielczością do pomiaru poziomu zewnętrznego, zewnętrznej wartości zadanej oraz rejestracji danych z urządzeń zewnętrznych, dokładność ±0,4 % zakresu pomiarowego (20 mA), obciążenie 91 Ω
  • 2...10x wejście cyfrowe
  • 1...9x możliwość podłączenia czujnika radarowego (OFR) (ew. przez iXT/MPX)
Wyjścia

maks. 4 x 0/4 – 20 mA, maks. 5 x relays (SPDT)

Pamięć danych

Wewnętrzna pamięć 1,0 GB do parametryzacji/programowania i zapisu danych pomiarowych (ok. 570 000 rekordów z sygnaturą czasową);
odczyt możliwy przez przedni port USB (pendrive)

Cykl zapisu danych

Od 30 sekund (w zależności od trybu pracy)

Komunikacja
  • HART (slave) przez AA1

  • Modbus TCP przez sieć (LAN/WAN, Internet)

  • Modbus RTU przez RS485 lub RS232

  • SMTP/FTP/HTTP

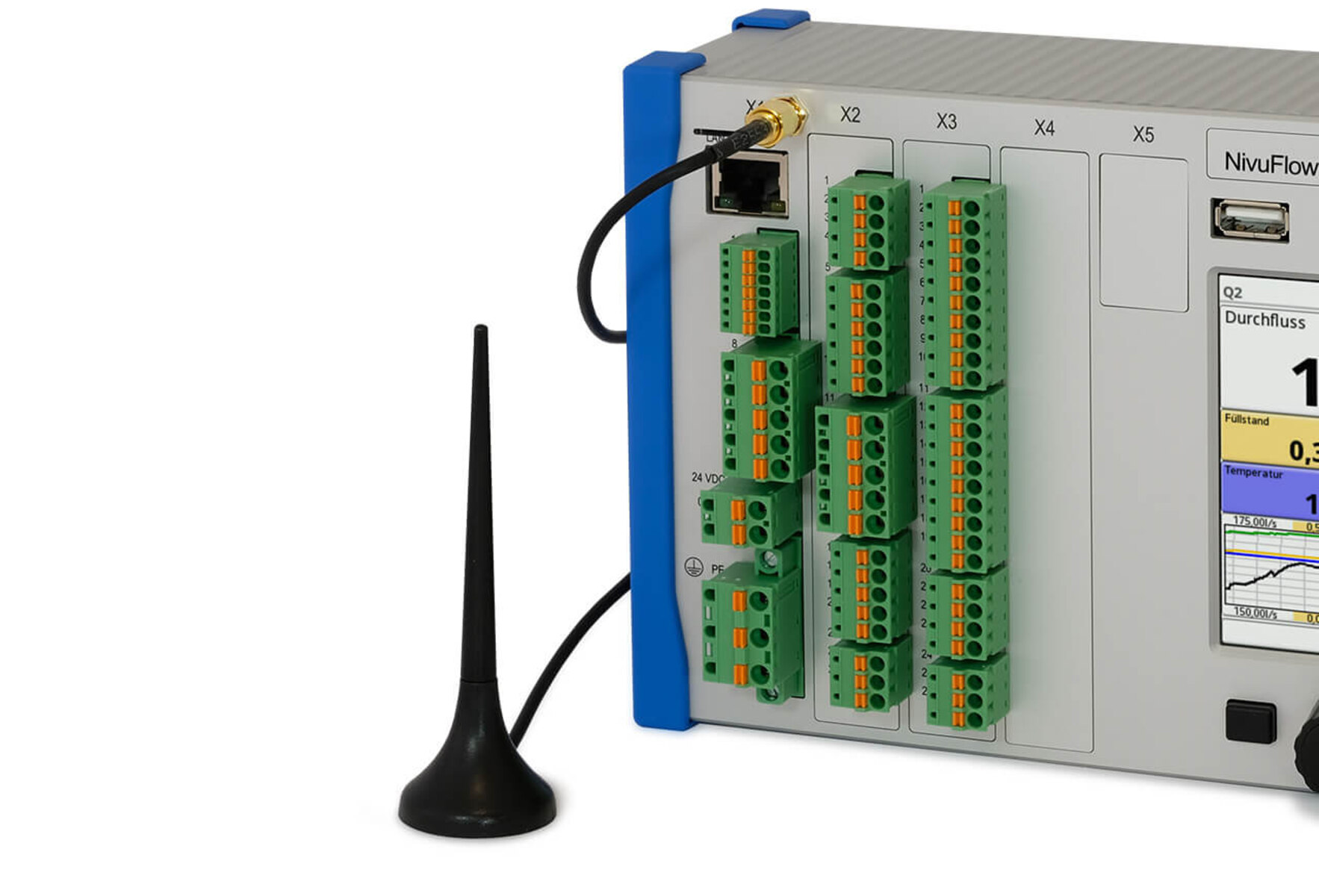

  • 2G/3G/4G przez wbudowany modem bezprzewodowy (tylko dla typów G1/GR/G3/G9)

Specyfikacja tematu wymaga zmian.

Pliki do pobrania

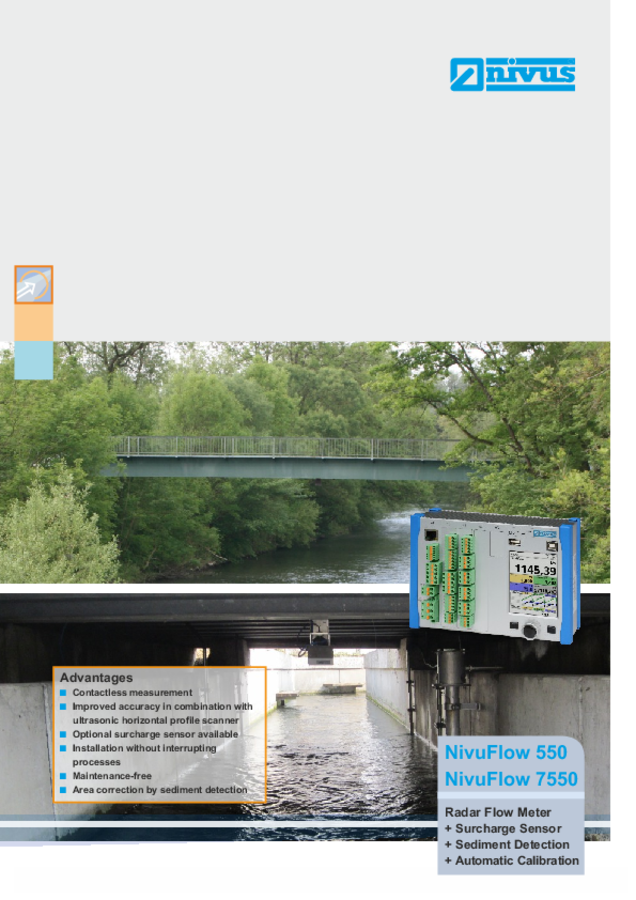

Data Sheet NivuFlow 550/NivuFlow 7550

Technical Instructions | "NIVUS Modbus TCP/RTU" (Rev. 04)
