Pomiar przepływu

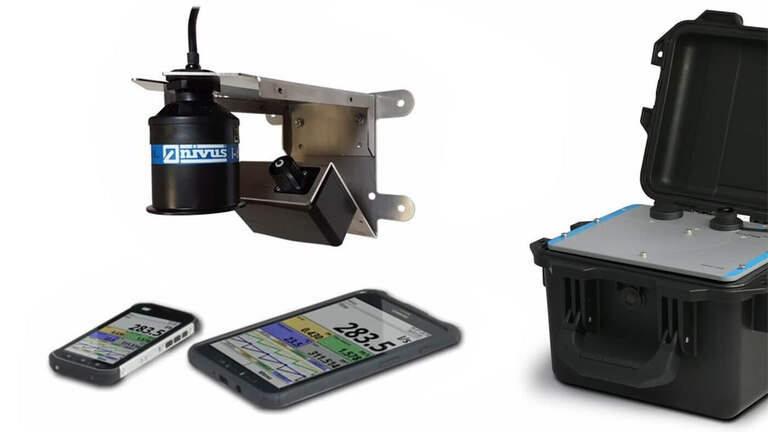

NivuFlow Mobile 550

Część numer NFM-0550

Bezkontaktowy pomiar przepływu do długotrwałych pomiarów w częściowo wypełnionych rurach i kanałach

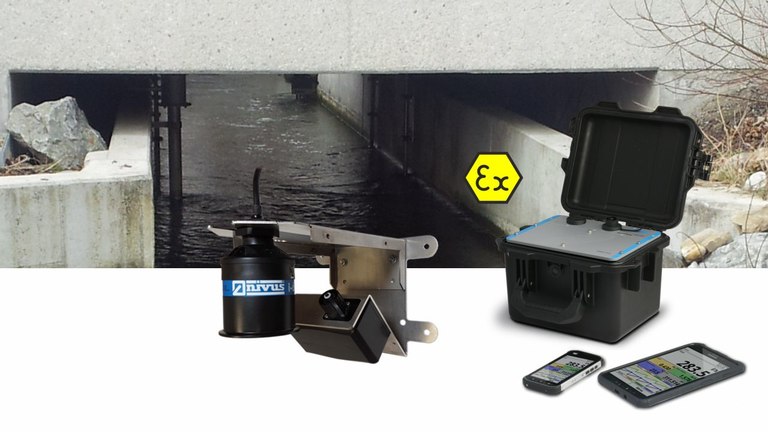

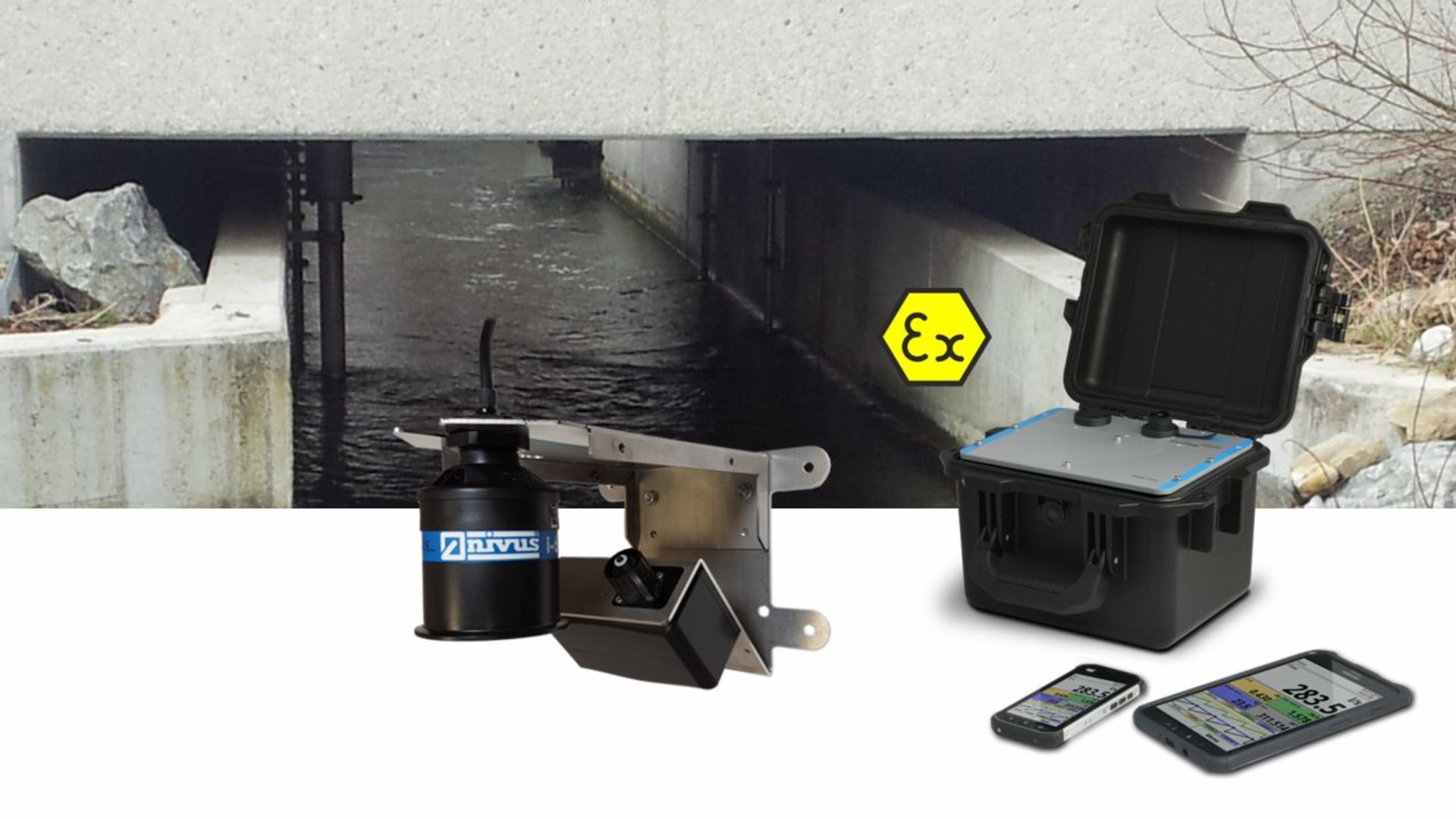

NivuFlow Mobile 550 zapewnia bezkontaktowy pomiar przepływu w różnorodnych warunkach hydraulicznych. Algorytmy hydrauliczne dokładnie określają profil przepływu dla każdego kształtu kanału bądź rury.



Możliwość sterowania modemem przez przeglądarkę za pomocą tabletu, smartfona itp. Jest intuicyjny i umożliwia szybkie uruchomienie. Asystent szybkiego startu prowadzi przez najistotniejsze ustawienia parametrów. Podczas ustawiania parametrów podawany jest pozostały czas pracy w dniach.
Opcjonalny wbudowany modem zapewnia automatyczną transmisję danych przez e-mail, FTP lub do NIVUS WebPortal. Energooszczędny system pozwala na dokładne planowanie wizyt serwisowych i bardzo długi czas pracy.

Twoje korzyści
Bezkontaktowy mobilny pomiar przepływu
Stały pomiar przy braku infrastruktury
Bardzo łatwa obsługa
Szybkie uruchomienie
Modem LTE o zasięgu ogólnoświatowym
Wizyty konserwacyjne można dokładnie zaplanować


Typowe aplikacje:
Ujęcia oczyszczalni ścieków
Kanały nawadniające
Dopływy

Specyfikacja techniczna
Dane techniczne - NivuFlow 550
Metoda pomiarowa

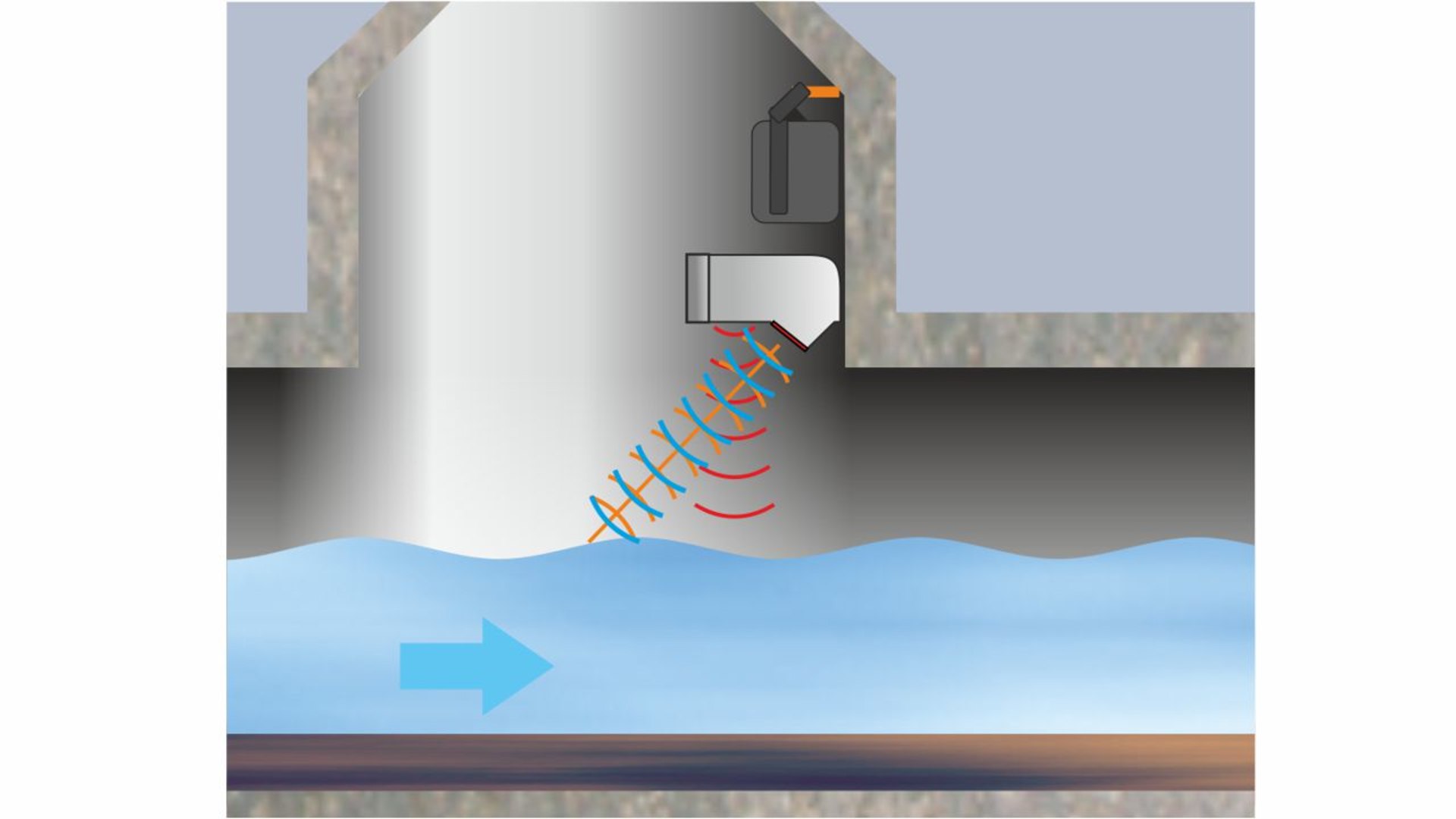

Radar Dopplera

Zasilanie
  • 2x akumulator 12V/15 Ah, żel ołowiowy
  • Ładowarka 100-240 V AC / 50-60 Hz / 50 VA
Obudowa
  • Material: HPX Hochleistungskunstharz
  • Gewicht: ca. 4,7 kg (ohne Akku und Schutzbügel)
  • Schutzart: IP68 geschlossen / IP67 offen
Temperatura pracy
  • −20°C do +50°C
  • −15°C do +50°C dla strefy Ex 1
Temperatura przechowywania

−20°C bis + 70°C

Maksymalne stężenie wilgoci

90 %, nicht kondensierend

Wyświetlacz

via Smartphone etc.; Status LED (RGB)

Dopuszczenie do pracy w strefach Ex

Optional: II 2G Ex eb ib [ib] mb IIB T4 Gb

TÜV 17 ATEX 196722 X / IECEx 18.0008X

Czas pracy

~1 rok* na jednym ładowaniu baterii (z 2 bateriami)

*Wartość obliczona dla 60-minutowego cyklu przechowywania i codziennej transmisji danych. Wartości mogą się różnić ze względu na punkt pomiarowy i starzenie się (baterii).

Praca

Przełącznik magnetyczny, przez WLAN ze smartfonem, tabletem, notebookiem

Wejścia
  • 1x Anschlussbuchse für OFR-Radarsensor oder ConnectorBox (zum weiteren Anschluss Netzteil oder alternative Spannungsversorgung, sowie:
  • 2x 0/4 - 20 mA (aktiv/passiv)
  • 1x 0/4 -20 mA (passiv)
  • 1x aktiver Digitaleingang
  • 1x Anschlussbuchse für Füllstandssensor
  • 1x Antennenanschluss
Wyjścia

przez ConnectorBox

  • 1 x wyjście analogowe 0 - 10 V
  • 1 x bezpotencjałowe wyjście cyfrowe jako styk przełączny / bistabilny
  • 1 x USB do odczytu zmierzonych wartości poprzez pamięć USB
Tryb zapisu

5 s - 360 min, ciągły, cykliczny lub zależny od zdarzenia

Pamięć danych

Pamięć wewnętrzna z interwałem pomiarowym 5 minut przez 1,5 roku

Transmisja danych
  • Pamięć USB
  • WLAN
  • GPRS / UMTS / LTE

Specyfikacja tematu wymaga zmian.

Kalkulator czasu pracy baterii

NivuFlow Mobile 550

z czujnikiem v i czujnikiem h


Żywotność baterii: -

*Wartości orientacyjne w warunkach laboratoryjnych. Żywotność baterii może się różnić w zależności od zastosowania i zależy od tolerancji ładowania, pojemności innych baterii, jakości odbioru itp.
