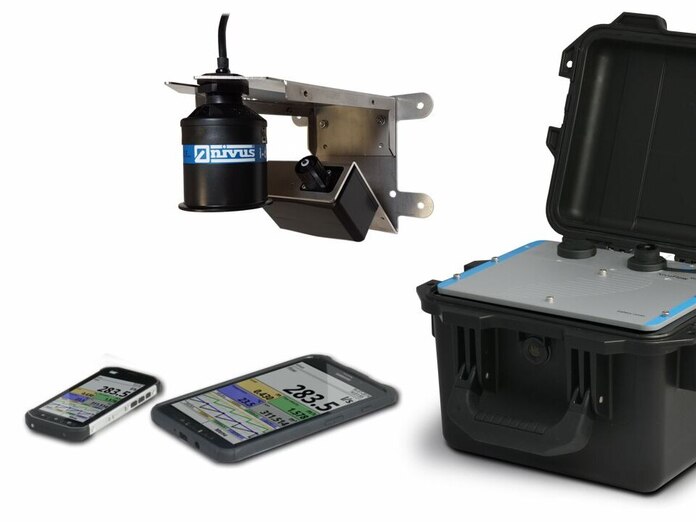

Débitmètre

NivuFlow Mobile 550

Réf. article NFM-0550

Débitmètre portable sans contact pour la mesure à long terme dans des canaux et des conduits partiellement remplis

Avec le NivuFlow Mobile 550, vous pouvez mesurer le débit sans contact dans une grande variété de situations. Les modèles hydrauliques déterminent précisément les profils d'écoulement dans les géométries les plus courantes. La commande moderne via un navigateur Web en connexion avec une tablette, un smartphone, etc. est intuitive et permet une mise en service rapide. Un assistant de démarrage rapide vous guide à travers les réglages de paramètres les plus importants. La durée de fonctionnement restante en jours est affichée directement lors du paramétrage. Le modem intégré en option permet le transfert automatique des données par e-mail, FTP ou vers le portail Web NIVUS. L'appareil, qui est taillé pour économiser de l'énergie, permet de longues durées de fonctionnement et des visites de maintenance planifiées avec précision.

Vos avantages

Mesure de débit portable sans contact
Mesure permanente en l'absence d'infrastructure
Utilisation la plus simple + mise en service très rapide
Modem LTE avec une couverture mondiale
Travaux de maintenance qui peuvent être planifiés avec précision

Applications typiques

Entrée de la station d'épuration
Canal d'irrigation
Affluents

Généralités
Principe de mesure	Radar-Doppler
Fréquence de fonctionnement du capteur radar	24 GHz, bande ISM
Tension d´alimentation	1…2x piles 12 V VRLA-AGM
Boîtier	Matériau: résine synthétique haute performance HPX Poids: environ 4,7 kg (sans batterie ni support de protection) Indice de protection: IP68 fermé / IP67 lorsque le couvercle du boîtier est ouvert
Agréments Ex (option) / autres agréments (option)	Transmetteur : ATEX : TÜV 17 ATEX 196722 X, édition 01 IECEx : TUN18.0008X, édition 01 Ex II 2G Ex eb ib [ib] mb IIB T4 Gb Capteurs : ATEX : TÜV 16 ATEX 185271 X, dernière édition IECEx : TUN 16.0034X, dernière édition Ex II 2G Ex ib IIB T4 Gb
Température de service	−15°C … +50°C
Température de stockage permanent	−15°C … +45°C
Humidité maxi	90 %, non condensée
Afficheur	Statut LED (RGB)
Commande	Commutateur magnétique, via WLAN, avec module d'affichage et de commande (smartphone, tablette, ordinateur portable, etc.)
Entrées	1x prise de connexion pour capteur radar OFR ou ConnectorBox (pour une connexion supplémentaire de l'alimentation ou alimentation alternative, ainsi que: 2x 0/4 - 20 mA (actif / passif) 1x 0/4 -20 mA (passif) 1x entrée numérique active 1x prise de raccordement pour capteur de niveau 1x connexion d'antenne
Sorties	via ConnectorBox 1 x sortie analogique 0 - 10 V 1 x sortie numérique libre de potentiel comme inverseur / bistable 1 x USB pour la lecture des valeurs de mesure via une clé USB
Alimentation électrique externe/prise de charge avec bloc-batterie rechargeable	1 prise de raccordement pour bloc d'alimentation ou autre source d'alimentation
Cycle d'enregistrement	1 min - 60 min, cyclique ou événementiel 5 s - 60 min, fonctionnement continu
Mémoire de données	Interne, 182 398 cycles de mesure
Transmission données	Clé USB enfichable données Via Wifi Option: via 2G/3G/4G
Chargeur	Tension d'entrée 100… 240 V CA / 50… 60 Hz / 50 VA Classe de protection II Catégorie de surtension II Degré de pollution 2 Température ambiante 0 °C… +40 °C

Sous réserves de modifications techniques.

NivuFlow Mobile 550

avec capteur v et capteur h

Cycle de stockage [min] Cycle de transmission mobile [heures] Nombre d'accumulateurs

Durée de vie de la batterie: -

*Valeurs indicatives dans des conditions de laboratoire. L'autonomie de la batterie peut varier en fonction de l'application et dépend entre autres des tolérances de charge, des autres capacités de la batterie, de la qualité de réception, etc..
