Czujniki przepływu

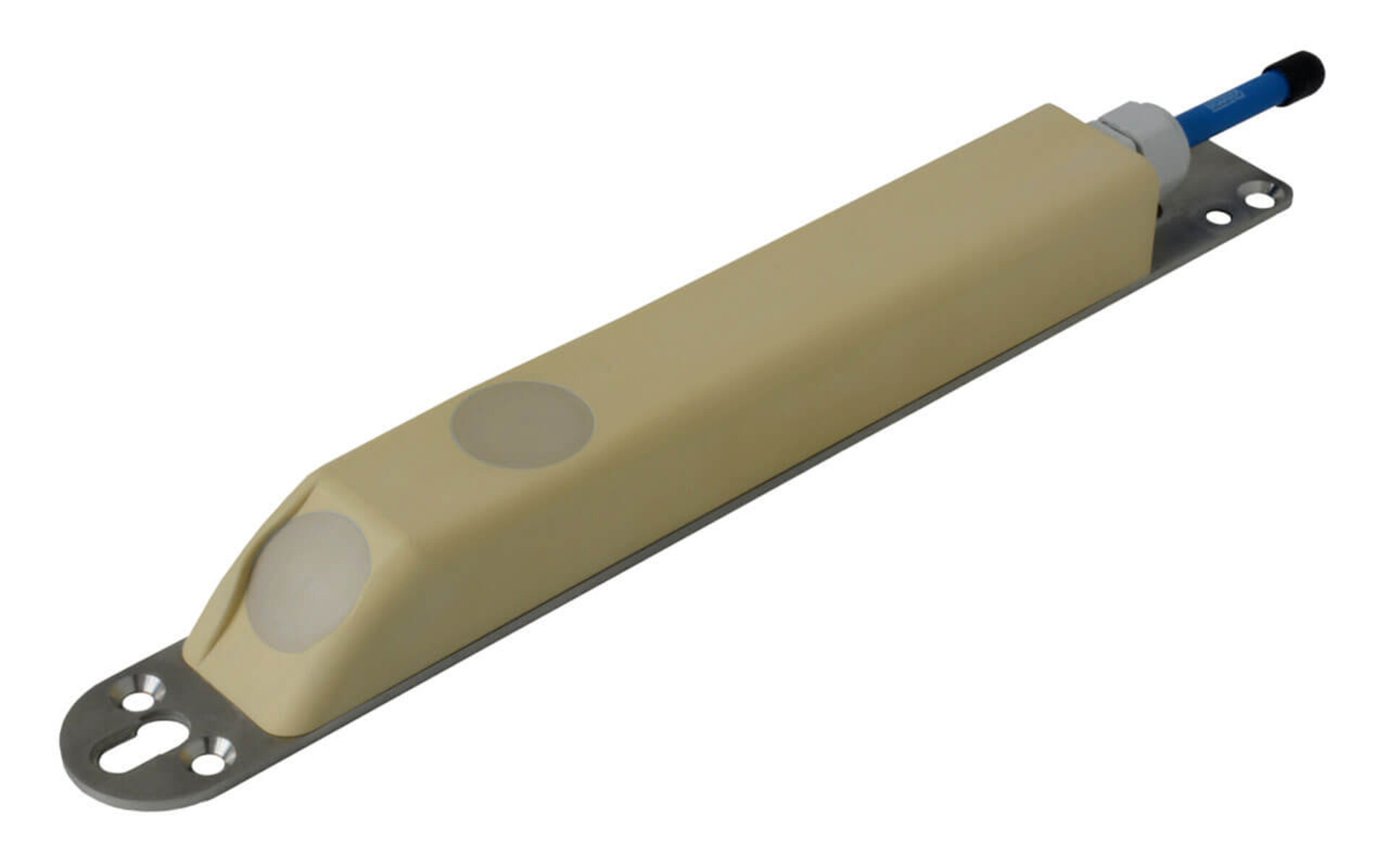

Czujnik klinowy CS2 (korelacja krzyżowa)

Część numer CS2-V3

Duży zakres pomiarowy do kanałów o dużym poziomie wypełnienia

Czujniki ultradźwiękowe do pomiaru natężenia przepływu o wysokiej dokładności w zastosowaniu w mediach lekko i bardzo zanieczyszczonych. Do instalacji na dnie lub ścianach kanałów.

Wysoka dokładność pomiarowa
Podłączenie wolne od interfejsu i cyfrowy sygnał pozwala na przesył danych na długich odcinkach
Za pomocą standardowych kabli można z łatwością przedłużyć kabel o kilka 100 metrów
Stabilne zero, bez dryftu
Pomiar w lekko lub mocno zanieczyszczonych mediach
Odpowiedni do mediów o dużej zawartości ciał stałych
Proste w instalacji bez potrzeby specjalnych konstrukcji, również specjalnie dopasowany system montażowy
Istnieje instalacja w rurach pod ciśnieniem
Idealne do pomiarów w przekroju kanału
Konstrukcja czujnika wykonana z najwyższą precyzją zapewnia najwyższą dostępną jakość i łatwość w instalacji

Czujniki prędkości przepływu CS2 nadają się do ciągłego pomiaru w lekko lub mocno zanieczyszczonych mediach w kanałach i rurach o wysokim poziomie napełnienia lub dużej zawartości zanieczyszczeń. Czujniki klinowe są przeznaczone do montażu na dnie kanału lub na jego ścianie. Tworzą one kompletny system pomiaru przepływu w połączeniu z przetwornikami, takimi jak NivuFlow 750 lub NivuFlow 7550, a także z pomiarami poziomu zintegrowanymi z czujnikiem lub zewnętrznymi pomiarami poziomu.

Standardowe zastosowanie

oczyszczalnie ścieków: dopływ, opróżnianie, zbiorniki osadu czynnego, osad powrotny, osad nadmierny, flokulacja ścieków
duże kolektory
bezpośrednia kontrola opróżniania, infiltracja lub wykrywanie przecieków
sieci ściekowe w przemyśle
kampanie pomiarowe na ściekach

Dane techniczne czujnika
Metoda pomiarowa	Ultradżwikeowy czujnik do pomiaru prędkości przepływu z cyfrowym rozpoznaniem profilu przepływu Ultradźwiękowy czujnik transit time do pomiaru poziomu od dołu (UZD) Hydrostatyczny pizorezystancyjny czujnik do pomiaru poziomu wypełnienia
Częstotliwość pomiarowa	1 MHz
Klasa ochrony	IP 68
Dopuszczenie do pracy w strefach Ex	II 2 G Ex ib IIB T4 Gb (ATEX) Ex ib IIB T4 Gb (IECEX)
Temperatura pracy	od −20 °C do +50 °C od −20 °C do +40 °C (strefa 1, Ex)
Temperatura przechowywania	od −30 °C do +70 °C
Dopuszczalne ciśnienie pracy	maks. 4 bary (czujnik kombi z celą hydrostatyczną do 1 bara)
Dostępna długość kabli	Czujniki bez wtyczki (podłączenie czujnika typu „K” i „L”) można przedłużyć do maksymalnej długości kabla 250 m. W przypadku czujników z ogniwem pomiarowym ciśnienia (pomiar poziomu typu VxD0/VxU1) po 30 m wymagany jest element wyrównujący ciśnienie, który może być jednocześnie wykorzystany do podłączenia przedłużenia.
Typy kabli	Czujnik kombi z celą hydrostatyczną: LiYC11Y 2x1.5 + 1 x 2 x 0.34 + PA 1.5/2.5 Czujnik bez celi hydrostatycznej: LiYC11Y 2 x 1.5 + 1 x 2 x 0.34
Zewnętrzna średnica kabla	Czujnik kombi z celą hydrostatyczną: 9.75 mm ±0.25 mm Czujnik bez celi hydrostatycznej: 8.4 mm ±0.25 mm
Typy czujników	Czujnik prędkości przepływu z pomiarem v za pomocą korelacji krzyżowej oraz pomiarem temperatury w celu kompensacji jej wpływu na prędkość dźwięku Czujnik kombinowany z czujnikiem prędkości przepływu poprzez korelację krzyżową; pomiar poziomu za pomocą ultradźwięków wodnych oraz pomiar temperatury w celu kompensacji jej wpływu na prędkość dźwięku Czujnik kombinowany z czujnikiem prędkości przepływu poprzez korelację krzyżową; pomiar poziomu za pomocą ciśnienia oraz pomiar temperatury w celu kompensacji jej wpływu na prędkość dźwięku Czujnik kombinowany z czujnikiem prędkości przepływu poprzez korelację krzyżową; pomiar poziomu za pomocą ultradźwięków wodnych oraz redundantny pomiar ciśnienia, w tym pomiar temperatury w celu kompensacji jej wpływu na prędkość dźwięku
Konstrukcja	Czujnik klinowy do montażu na dnie lub ścianie kanału
Medium - materiały kontaktowe	Poliuretan, stal nierdzewna 1.4571, PPO GF30, PEEK, PA6
pomiar prędkości przepływu
Zakres pomiarowy	−350 cm/s do +600 cm/s
Maks. Zakres pomiarowy	Δ 700 cm/s
Liczba zarejestrowanych i obliczonych warstw skanowania	maks. 32
Limity błędów (na warstwę skanowania)	< 1 % wartości zmierzonej (v > 1 m/s) < 0,5% wartości zmierzonej +5 mm/s (v < 1 m/s)
Minimalne wypełnienie	8 cm
Kąt wiązki	±5 st
	50°
Pomiar poziomu – ultradźwięki wodne
Zakres pomiarowy	od 0 do 500 cm
Niepewność pomiarowa	+/− 2 mm
hydrostatyczny pomiar poziomu
Zakres pomiarowy	od 0 do 500 cm
Dryft punktu zerowego	maks. 0.75 % ostatecznej wartości (0 - 50 °C)
Niepewność pomiarowa	≤ 0,5 % wartości końcowej
pomiar temperatury
Zakres pomiarowy	od −20 °C do +50 °C
Niepewność pomiarowa	±0.5 K
