Capteurs de niveau

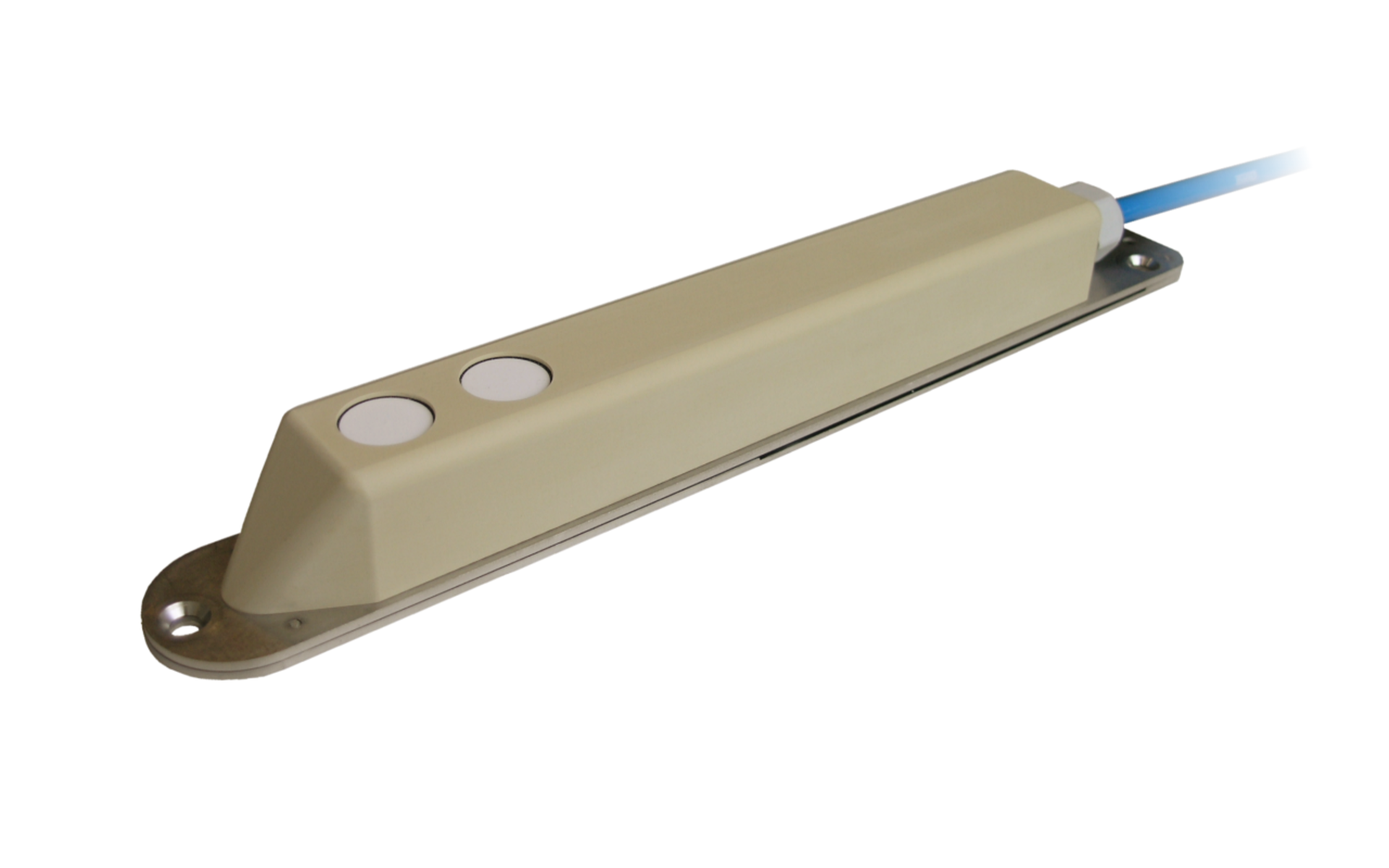

Capteur ultrason aérien OCL

Réf. article OCL

Pour mesure de niveau partiel avec mesure de débit

Capteur ultrason aérien intelligent pour raccordement aux convertisseurs de mesure de débit tels que par ex. NivuFlow 750, OCM Pro et PCM pour la mesure de niveau sans contact sur des points mesure de débit partiellement remplis.

Description
  • Connexion directe du capteur au convertisseur de mesure de débit comme par ex. NivuFlow 750, OCM Pro et PCM
  • Faible hauteur de construction
  • Faible distance morte
  • Traitement numérique du signal et linéarisation
  • Angle de réflexion étroit
  • Modèle optimisé pour petites conduites
  • Installation aisée grâce au système de fixation sur conduite ou fixation directe par vissage
  • Affichage du profil d´écho sur le convertisseur de mesure
  • Compensation de la température intégrée
  • Agrément Atex pour zone Ex 1


Le capteur ultrason aérien compact de type OCL est développé pour raccordement direct à un convertisseur de mesure de débit portable ou fixe comme par ex. NivuFlow 750, OCM Pro et PCM.
Sa forme étroite le prédestine pour une installation en voûte de petites ou grandes conduites et canaux ou autres constructions. Le faible angle de réflexion permet la mesure de niveaux variables pour des applications de mesure de débit en conditions de remplissages pleines ou partiellement pleines.  La mesure de température intégrée assure une mesure de très haute précision sur une importante plage de mesure.
Un agrément ATEX de zone Ex 1 est de série.

Données techniques
Généralités
Précision de mesure

o < +/- 0,5% de l´intervalle de mesure ou +/- 5 mm de la valeur mesurée (la plus haute valeur est retenue)

Plage morte (à partir de la plaque de fond)

14 cm

Plage de mesure niveau

0 à 200 cm

Modèle

Capteur hydrodynamique

Longueurs de câble

10/15/20/30/50/100 m

Pression de service

maxi. 1 Bar

Température de stockage

-30°C à +70 °C

Température de service

-20°C à +50 °C (+40 °C en zone Ex 1)

Agrément Ex

II 2 G Ex ib IIB T4 Gb (ATEX)

Ex ib IIB ic (IECEX)

Degré de protection

IP 68

Fréquence de mesure

120 KHz

Principe de mesure

Ultrason - temps de transit

Sous réserves de modifications techniques.
