Módulo Ex / Multiplexor

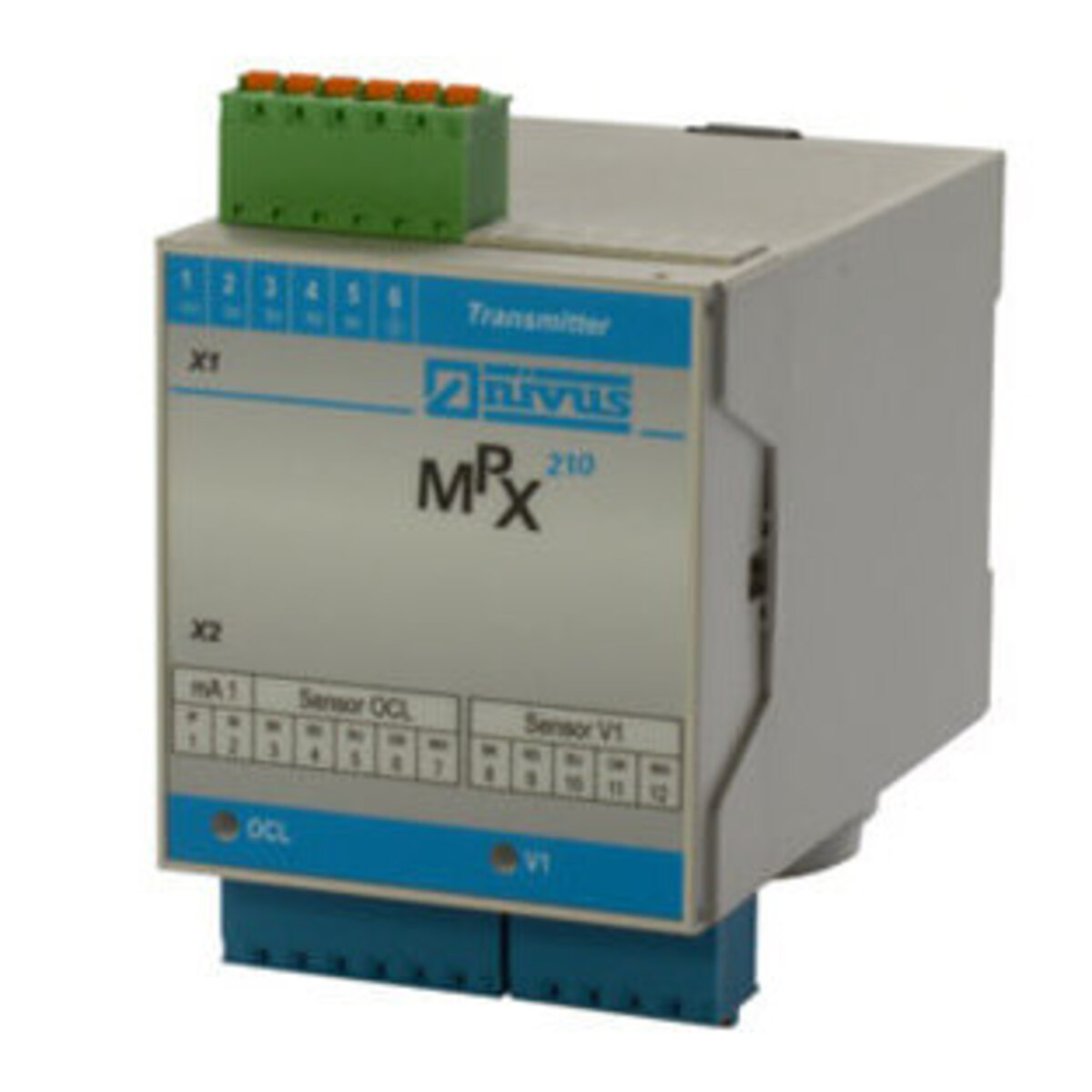

Multiplexor MPX
N° de pieza MPX0Para transmisores NivuFlow
Multiplexor inteligente para la transmisión de señales de los sensores de correlación.
Descripción
Multiplexor inteligente para la transmisión de señales de los sensores de correlación. La unidad también se puede utilizar para conectar más de tres sensores de velocidad de caudal a los sistemas de medición NivuFlow.
Sensores que se pueden conectar
Sensores de velocidad de caudal
· POA-V2
· CS2
· Mini sensores a través de una caja electrónica.
Sensores de nivel
- OCL-L1
- NivuBar
- NivuCompact
- Serie i
Anschließbare Sensoren
Fließgeschwindigkeitssensoren
- POA-V2
- CS2
- Mini-Sensoren über Elektronikbox
Füllstandssensoren
- OCL-L1
- NivuBar
- NivuCompact
- Serie i
Datos técnicos
| General | |
|---|---|
| Fuente de alimentación | 12 V DC, Leistungsaufnahme max. 9 W (typ. 7 W), Speisung über Messumformer |
| Protección | IP20 |
| Entradas | 1 (optional 2) x analoger 4-20 mA loop-powered Sensoranschluss Ex ib Gb IIB, davon 1 HART-fähig 2 (optional 4) x Sensoranschluss Ex ib Gb IIB mit RS485-Interface |
| Salidas | RS 485 zum Messumformer |
Las especificaciones están sujetas a cambios.
Descargas
Technical Description Multiplexer MPX
Intelligent multiplexer for connection of correlation sensors - for NivuFlow 750 transmitter
