Controlador de nivel
N° de pieza NCS
Transmisor de proceso multifuncional en carcaza para carril DIN
Transmisor de proceso con pantalla LED , sensores de 2/3-hilos con capacidad Ex. Para la medición del nivel hidrostático.
![[Translate to Espanol:] NivuCont S Messumformer für hydrostatische Füllstandsmessung](/fileadmin/_processed_/0/d/csm_NivuCont-S-transmitter_a9f2a2389d.png "[Translate to Espanol:] NivuCont S Messumformer für hydrostatische Füllstandsmessung")
- Recinto de montaje en panel y riel DIN
- Zona de aprobación Ex 1
- Pantalla LED fácil de leer
- 3 relés
- Función de intercambio de bomba
La unidad tiene todas las cualidades que un potente transmisor de medición de procesos debería tener hoy en día.
Hay dos relés programables libres disponibles para valores límite con histéresis para mínimo, máximo, así como para la acción de intercambio de la bomba. Se puede utilizar un relé de informe de error más y una salida escalable de 0/4 - 20 mA aislada galvánicamente para fines de control y para la evaluación del valor de medición.
Aplicaciones típicas del NivuCont S
- Ejes de bomba
- Mediciones de tanque y contenedor
- Medición y control de varios niveles
- Cálculo de volumen en vertederos de medición y descarga, aletas de vertedero móviles, Venturi y similares
- Medición y control de presión
- Instalaciones industriales
- y muchos más
| Common | |
|---|---|
| Fuente de alimentación | 230 V AC, 50 - 60 Hz, ±10% or 18 - 30 V DC |
| Consumo de energía | max. 3 W |
| Carcasa | - Material: Polycarbonate - Construction: DIN rail or panel mount - Protection: IP 20 (DIN rail) IP 40 (panel mount) |
| Aprobación para uso en entornos explosivos | II (1) GD [Ex ia] IIC |
| Temperatura operativa | -20 °C to +60 °C / with Ex: -10 °C to +40 °C |
| Temperatura de almacenamiento | -30 °C to +70 °C |
| Humedad máx. | 90 %, non-condensing |
| Pantalla | 4-character 7-segment LED display red, height of characters 10 mm |
| Operación | 3 keys |
| Entradas | 1 x 4 - 20 mA for external level (2-wire probe) Sensor supply: 24 V DC, 4-20 mA |
| Salidas | - 1 x 0/4 – 20 mA, load 400 Ohm, 12 Bit resolution, galv. isolated from analog input, accuracy 0.1 % (after calibration) - 2 relays free programmable, SPDT 1 alarm relay, normally closed maximum load up to 230 V AC / 6 A (cos. 0.9 max. switching capacity: 300 VA switching voltage: min. 100 mV |
Las especificaciones están sujetas a cambios.

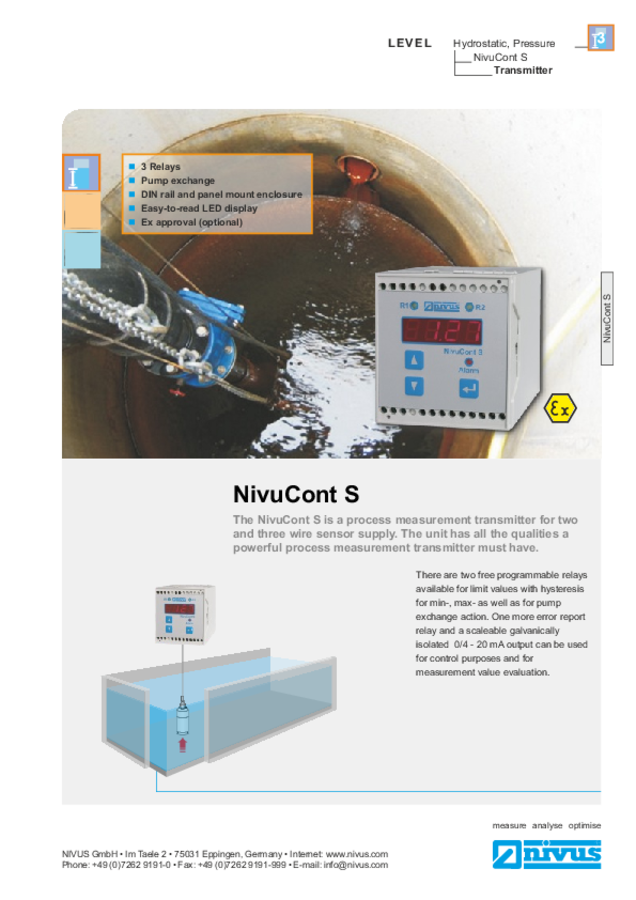

Data Sheet NivuCont S
Transmitter for hydrostatic level measurement

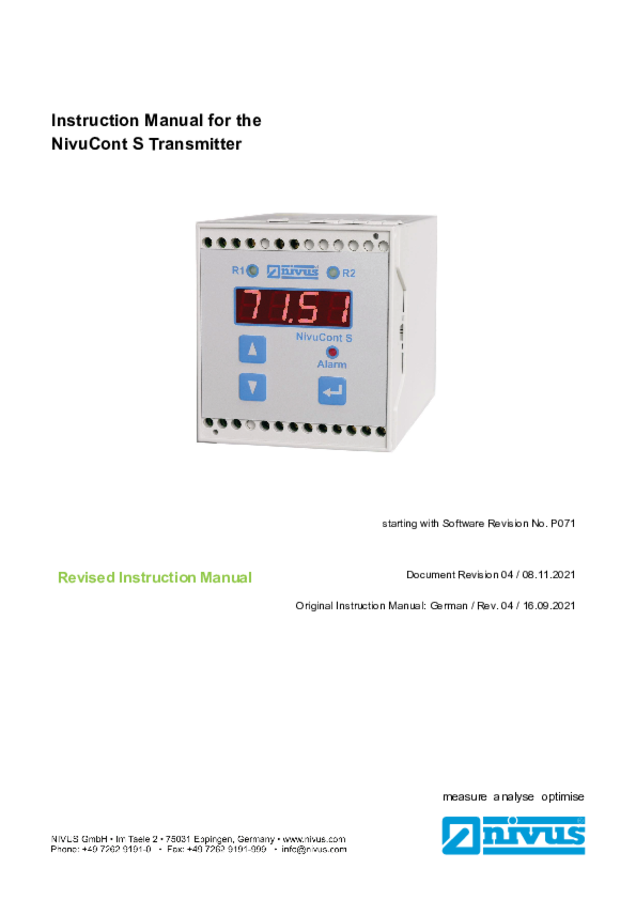

Instruction Manual NivuCont S
