Convertisseurs de mesure de niveau

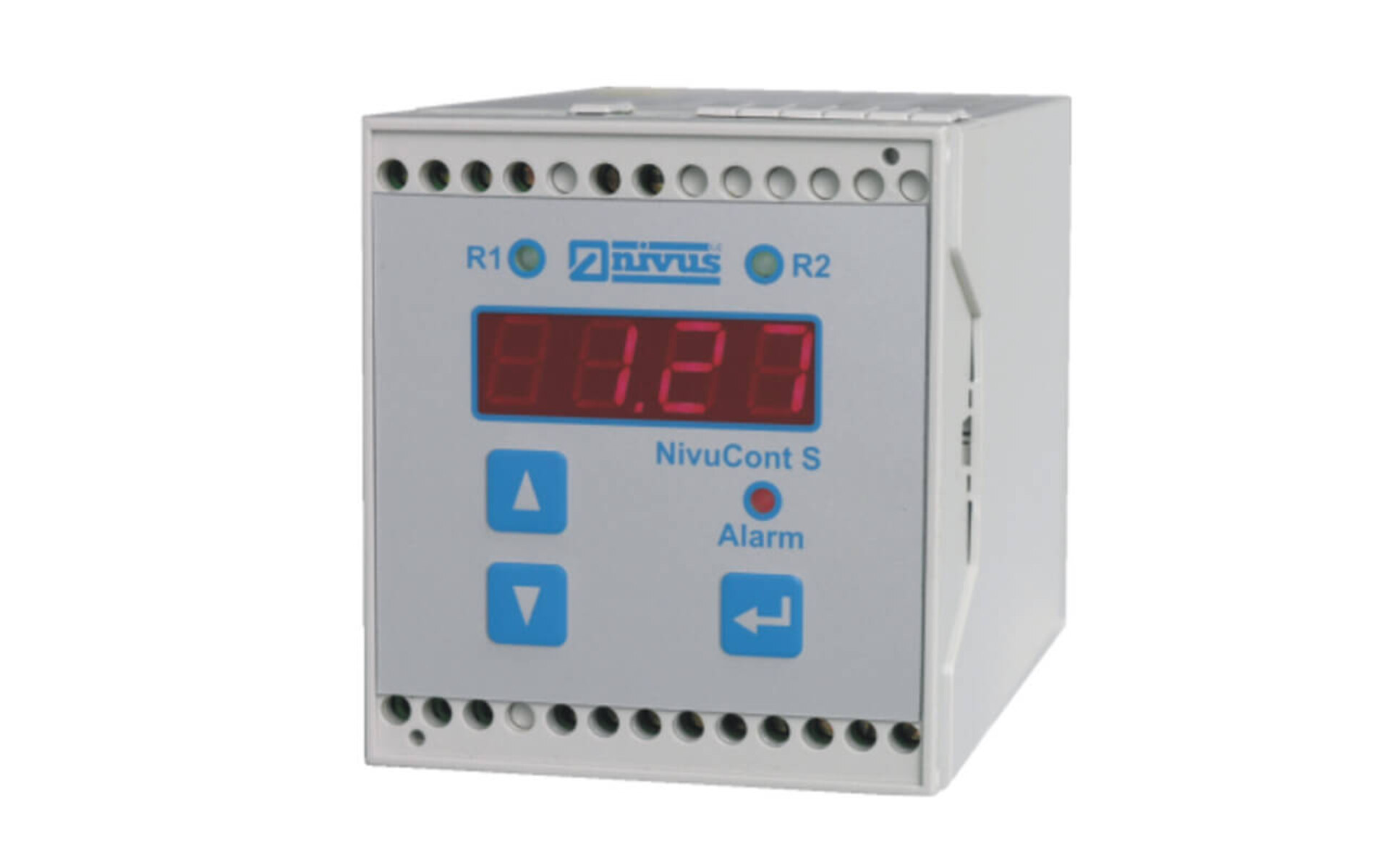

NivuCont S

Réf. article NCS

Convertisseur de processus en boîtier enfichable sur rail

Convertisseur de processus avec affichage LED – par menu guidé, alimente en zone Ex des capteurs en technique 2 et 3 fils. Pour mesure de niveau hydrostatique.

  • Boîtier enfichable sur rail ou montage panneau
  • Agrément Ex Zone 1
  • Affichage LED lisible
  • 3 relais
  • Commutation des pompes

Le NivuCont S est doté de toutes les caractéristiques auxquelles est soumis un  convertisseur de process performant.

Il dispose de deux relais librement programmables, à la fois comme valeur seuil avec hystérésie pour mini et maxi ainsi que pour la permutation de pompes.
Un autre relais pour messages d´erreur et une sortie 0/4 - 20 mA configurable, isolée galvaniquement, permettent des opérations de commande et le traitement des données de mesure.

Applications typiques NivuCont S

  • Puits de pompage
  • Mesures en cuves et réservoirs
  • Mesure et contrôle en différents niveaux
  • Mesure et contrôle de pression
  • Installations industrielles
  • etc.
Généralités
Tension d´alimentation 230 V AC, 50 - 60 Hz, ±10% ou
18 - 30 V DC
Puissance consommée maxi. 3 W
Boîtier - Matériau: polycarbonate
- Réalisation: boîtier sur rail ou panneau
- Protection : IP 20 (sur rail)
IP 40 (boîtier panneau)
Agrément Ex II (1) GD [Ex ia] IIC
Température de service -20 °C à +60 °C / en Ex: -10 °C à +40 °C
Température de stockage -30 °C à +70 °C
Humidité maxi 90 %, sans condensation
Afficheur Affichage LED rouge 7 segments, 4 chiffres avec une hauteur de chiffre de 10 mm
Commande 3 touches
Entrées 1 x 4 - 20 mA pour mesure de niveau externe (capteur 2 fils)
Alimentation capteur: 24 V DC, 4-20 mA
Sorties - 1 x 0/4 – 20 mA, charge 400 Ohm, Résolution 12 Bit , isolé galvaniquement de la l´entrée analogique,
Précisison 0,1 % (après comparaison)
- 2 Relais librement programmables, inverseur
1 relais alarme, tension de commutation 230 V AC / 6 A (cos. ᵠ0,9
Puissance maximale de commutation: 300 VA
Courant de commutation: min. 100 mV

Sous réserves de modifications techniques.

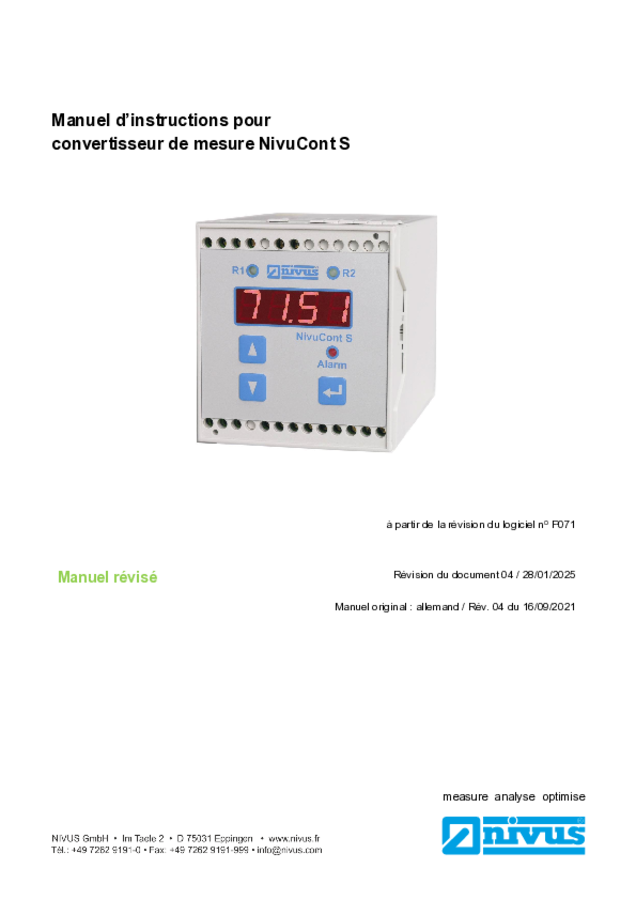

Manuel d´instruction NivuCont S

Betriebsanleitung für Messumformer NivuCont S

Déclaration de Conformité "NivuCont S"

Messumformer NivuCont S

NCS0…

Déclaration de Conformité "NivuCont S "EX""

"Ex" Messumformer NivuCont S

NCS0xxxxxxxE…
