Capteurs de niveau
NivuBar H III
Réf. article HSB0NBHCapteur suspendu avec protocole HART
Sonde à immerger avec signal 4-20 mA pour la mesure de niveau hydrostatique en eaux claires et en eaux usées. Avec cellule de mesure capacitive en céramique sans remplissage d´huile et plage de mesure librement configurable via HART.
![[Translate to Francais:] NivuBar H III – zur hydrostatischen Füllstandsmessung](/fileadmin/_processed_/4/a/csm_NivubarHII-sensor-2_87ea613347.png "[Translate to Francais:] NivuBar H III – zur hydrostatischen Füllstandsmessung")
- Cellule de mesure capacitive en céramique
- Grande membrane quasi-arrasante
- Technique 2 fils
- Protocole HART
- Seuil de surpression élevé
- Protection de surtension intégré
- Protection Ex
Cette sonde de niveau hydrostatique a été développée afin de répondre aux importantes exigences rencontrées dans les domaines de l'industrie et de la protection de l'environnement. Le corps du boîtier, en acier inoxydable (1.4571) est fermé en partie inférieure par une cellule de mesure en céramique. Il est maintenu en partie haute par un câble autoporteur.
La sonde peut être suspendue à l´aide d´un oeillet de fixation p. ex. à partir de la paroi du regard.
Cette encapsulation, résistante à la corrosion, avec un indice de protection IP68 permet une utilisation universelle pour la détermination fiable de niveaux dans des réservoirs, bassins, regards et cuves.
La grande membrane arrasante a fait ses preuves particulièrement dans le domaine des eaux usées. La sonde est également disponible en version Ex et peut donc être installée dans des zones explosives. La plage de mesure de la sonde peut être modifiée via protocole HART. Cela est réalisable via PC avec le logiciel de configuration NIVUS et le module d´interface HART. La plage de mesure est disponible jusqu´à 20m CE. Celle ci peut être au minimum de 20% de la sonde, par rapport à la pleine échelle (FSO), par ex. 0 à 2 m ou 4 à 6m.
L´utilisation de la technique 2 fils permet de réduire les coûts d´installation.
Applications typiques pour NivuBar H III
- Puits de pompage
- Canaux
- Stations de traitement des eaux pluviales, Canaux de retenue, Rückhaltebecken und Überläufe
- Stations d´épuration (Contrôle du dégrillage, niveau en bassins, Conteneur de boues, niveaux en canaux ouverts)
- Eaux usées industrielles
- etc.
Données techniques
| Généralités | |
|---|---|
| Charge | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Sorties | 4 - 20 mA, technique 2-fils |
| Longueurs de câble | 10, 20, 30, 50, 100 m Autres longueurs sur demande
|
| Câble | ø9 mm polyuréthane |
| Stabilité à long terme | ± 0,1 % FSO / An |
| Précision selon CEI 60770 | 0,1 % FSO |
| Plage de mesure | 10 et 20 m CE Plus petite plage: 20% de la plage de mesure programmable via HART Autre intervalles de mesure sur demande
|
| Principe de mesure | Capacitif |
| Degré de protection | IP 68 |
| Boîtier | Acier inoxydable 1.4571 Membrane: céramique(AL2O3)
|
| Tension d´alimentation | 12 à 36 V DC Ex: 12 à 28 V DC
|
Sous réserves de modifications techniques.
Téléchargements
Description technique pour Sondes de pression et de niveau: NivuBar H III Rev.10

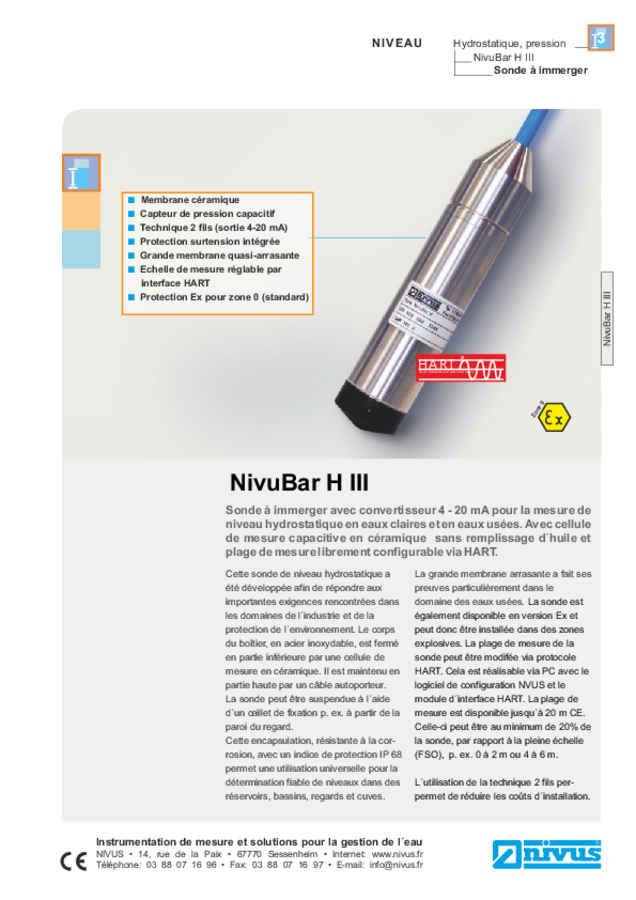

Fiche technique NivuBar H III

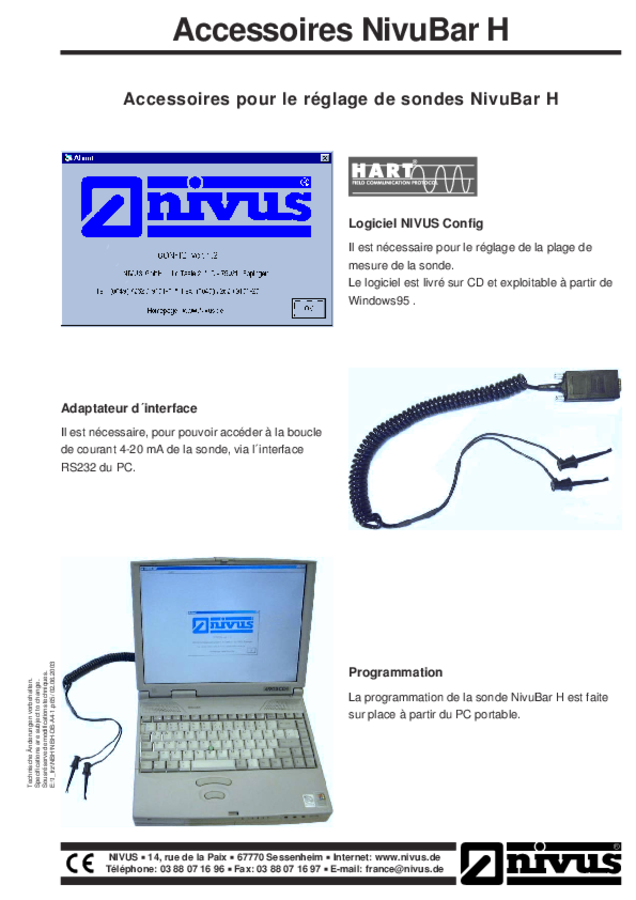

Fiche technique NivuBar H III (accessoires)
Déclaration de Conformité "Capteurs de Pressure"
AquaBar II, AquaBar BS, HydroBar G II, NivuBar H III,
NivuBar G II, NivuBar Plus II, UniBar E II
HSB0….
Declaration of Conformity NivuBar H III Ex
NivuBar H III Ex
