Sensores de nivel

Electrodos de varilla y suspensión

N° de pieza KSE0 EF; KSE0 HE; KSE0 E; KSE0 V

Para la detección de nivel conductivo

Electrodos para la detección de niveles límites de conductores y para la conexión a relés de electrodos ER-142/143 y ER-104/B.

  • Económico
  •  Fácil de instalar.
  •  Apto para utilizar en entornos explosivos
  • Resistente.



Los electrodos se utilizan para la detección de niveles límites de conductores. Se pueden usar en todas las áreas donde se deba detectar o controlar medios conductores y líquidos.

Además se pueden implementar mediciones de valor límite (rebose, operación en seco, alarma de máximo), así como controles mín./máx. y controles de bombeo (histéresis).

Estructura

El electrodo está formado por una carcasa que contiene hasta 5 electrodos de varilla/suspensión. La unidad se puede ajustar mediante un hilo de conexión G 1 ½” o G 2” junto con un ángulo de montaje en la pared.

Función

Una vez que el electrodo se sumerge en un líquido conductivo, fluye una corriente alterna baja. El amplificador de conmutación (relé de electrodo) evalúa esta corriente alterna.

Si se supera el umbral de desencadenamiento ajustable, se activará el relé correspondiente.



Aplicaciones típicas para los electrodos de suspensión y varilla

·         Pozos/contenedores con control de bombeo.

·         Mensajes de rebose y monitoreo de nivel límite.

·         Mensajes de nivel límite para liberación/contadores en plantas de tratamiento de aguas fluviales.

·         Monitoreo de acuerdo a WHG.

·         Protección contra sobrellenado.

·         Protección contra operación en seco.

·         Y mucho más.

General
Stabelektroden
Presión operativa máx. 10 Bar
Material Carcasa: Polipropileno.
Varillas: acero inoxidable 1.4571
Revestimiento: Poliamida
Temperatura operativa -20 °C a +90 °C
Temperatura de almacenamiento -30 °C a +100 °C
Hängeelektroden
Presión operativa máx. Sin presión.
Material Carcasa: PVC.
Cable: PVC.
Estructura del electrodo: PVC.

Temperatura operativa -20 °C a +60 °C
Temperatura de almacenamiento -30 °C a +70 °C

Las especificaciones están sujetas a cambios.

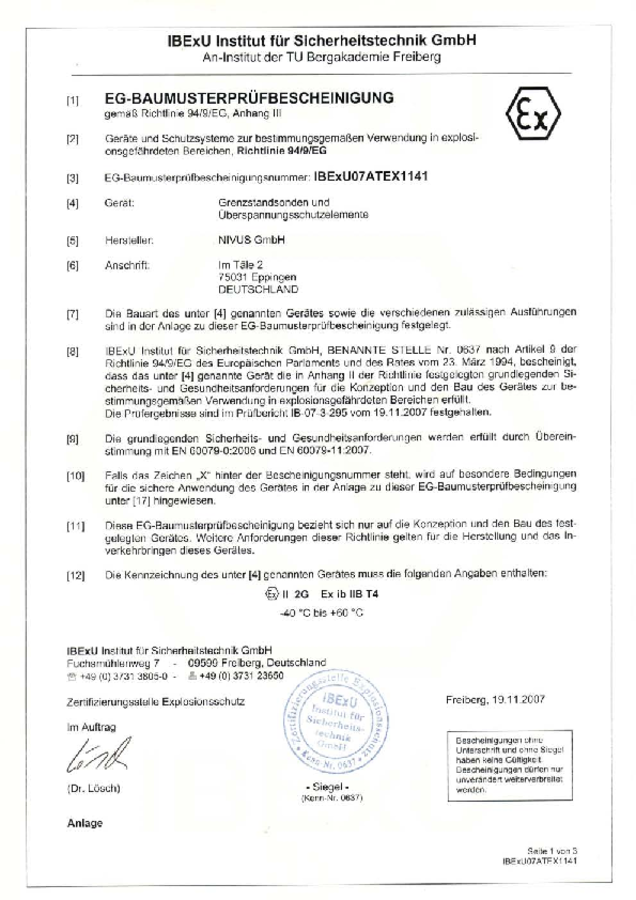

EG Baumusterprüfbescheinigung Grenzstandsonden

EG Baumusterprüfbescheinigung Grenzstandsonden und Überspannungsschutzelemente

EU-Konformitätserklärung „Ex“ Konduktive Stabelektrode / Hängeelektrode

„Ex“ Konduktive Stabelektrode / Hängeelektrode

KSE0E-xxxxxxxEX / KSE0HxxxxxxxxEX / KSE0VxxxxxxxxEX
