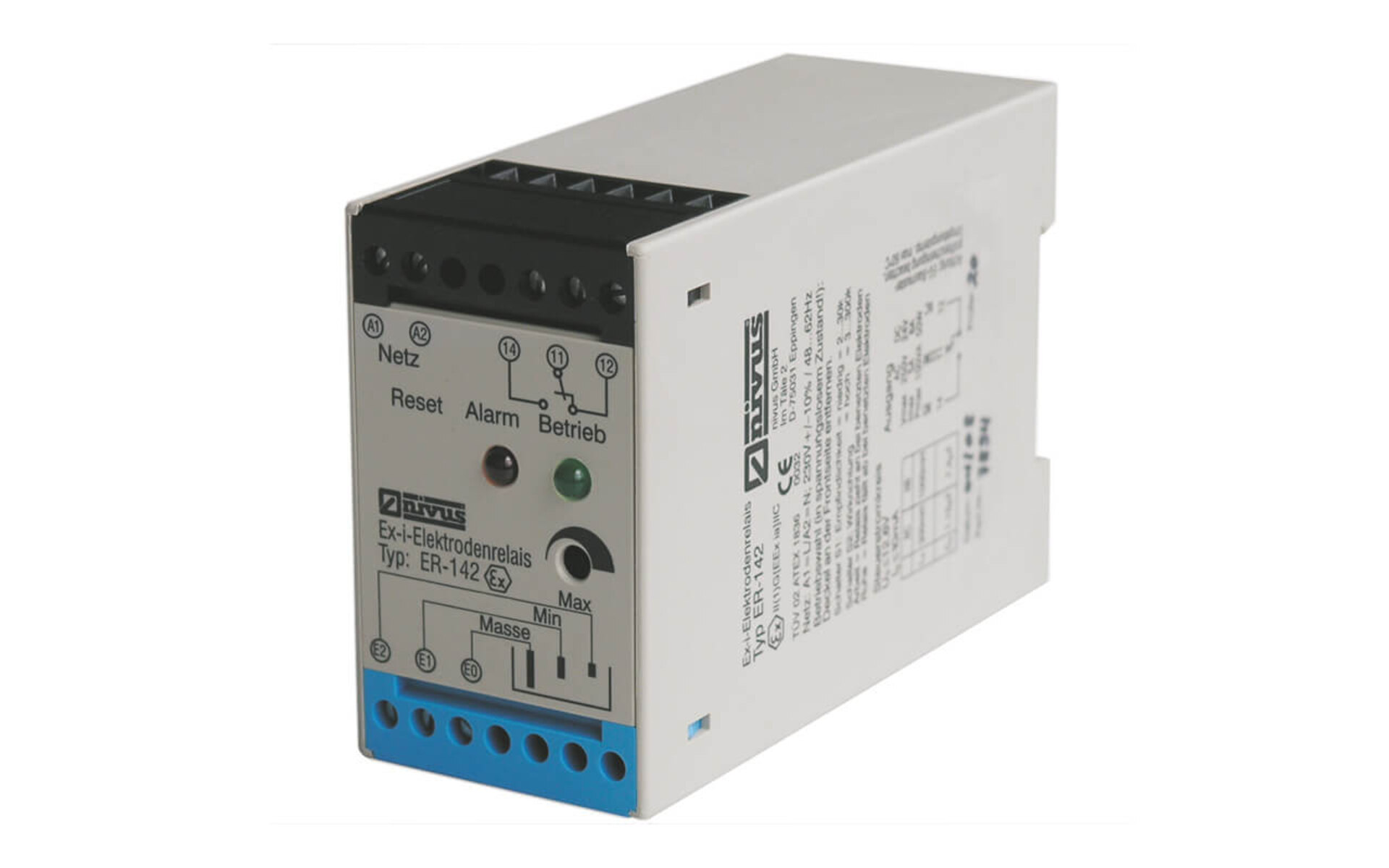

Relé de electrodos ER-142 / 143

N° de pieza KSE0 ER 142; KSE0 ER 143

Para interruptores de nivel

Para la detección del nivel límite de líquidos conductores y el control de líquidos conductores en zonas explosivas y para la conexión de varillas conductoras y electrodos de suspensión.

  • ·         Versión Ex-ia, Zona 0.

    ·         Alarma óptica e indicación de estado de operación.

    ·         Salida libre de potencial, como SPDT.



    Los relés de electrodos ER-142 y ER-143 están diseñados para funcionar con nuestras sondas conductoras, las que se instalan en áreas con atmósferas explosivas.

    Se pueden usar en todas las áreas donde se deba detectar o controlar medios conductores y líquidos. Además se pueden implementar mediciones de valor límite (rebose, operación en seco, alarma de máximo), así como controles mín./máx. y controles de bombeo (histéresis).

    Los relés de electrodos se utilizan como una interfaz entre entornos explosivos y no explosivos. Sin embargo, las unidades no pueden operar en entornos explosivos. El aislamiento seguro se prueba y certifica mediante el PTB (Physikalisch-Technische Bundesan-stalt). Estos dispositivos también se pueden utilizar como relés de protección de contacto, si, por ejemplo, los captadores permiten solo cargas de contacto bajas, pero se debe conmutar a cargas mayores.

    Los relés de electrodos ER-142 y ER-143 consisten básicamente en cuatro componentes funcionales: fuente de alimentación, unidad intrínseca, salida libre de potencial y sistema electrónico de medición y evaluación. La salida libre de potencial del ER-142 consiste en un SPDT y la salida del ER-143 consiste en dos SPDT (que se operan simultáneamente).

    Los relés son una unidad funcional completa que se utiliza para capturar y controlar niveles en combinación con nuestras varillas y electrodos de suspensión, que están disponibles en una gran variedad de tipos para distintas aplicaciones.

    Al combinarlos con nuestros electrodos de varilla / suspensión o con “captadores de señal” (por ejemplo, campanas de presión o interruptores de flotador), los relés de electrodo ER-142 y ER-143 se pueden utilizar como relés de protección de contacto.

General
Fuente de alimentación 230 V AC ±10 %, 48...62 Hz
24 V DC ±10 %
Consumo de energía <2 VA
Carcasa - Peso: ca. 250 g
Aprobación para uso en entornos explosivos II(1)G [Ex ia] IIC
Temperatura operativa -25 °C a +60 °C
Temperatura de almacenamiento -30 °C a +80 °C
Entradas - Intrínsecamente seguras.
- Tensión del circuito abierto: <12,6 V
- Corriente de cortocircuito: <10 mA
- Inductividad exterior permisible*: <300 mH, <1000 mH
- Capacidad exterior permisible*: <1,15 F, <7,4 F
- Sensibilidad: (2..30/3..300) kOhm
- A pedido: 0,2...3 o 8...800 kOhm
- Retraso de conmutación: aprox. 0,5 s activado/desactivado, otros a pedido.

* La capacidad exterior y la inductividad exterior solo se pueden utilizar en reactancias lineales.
Salidas - Contactos de salida de ER-142: 1 SPDT libre de potencial.
- Contactos de salida de ER-143: 2 SPDT libres de potencial (que se operan simultáneamente).
- Tensión de conmutación: máx. 250 V CA / máx. 150 V CC
- Corriente de conmutación: máx. 5 A CA / máx. 5 A CC
- Capacidad de conmutación: máx. 50 W / máx. 100 VA

Las especificaciones están sujetas a cambios.
