Enregistreur de données autonome
NivuLevel 150
Réf. article NL10150Système de mesure autonome
Mesure de niveau et de température avec une autonomie de jusqu´à 5 ans. Mémoire de données pouvant stocker jusqu´à 1 Mio de données de mesure. Peut être installée en zone 1 ATEX.
![[Translate to Francais:] NivuLevel 150 - Autarkes Füllstandsmesssystem](/fileadmin/_processed_/6/f/csm_NivuLevel150-level-measurement_e43c0c336d.jpg "[Translate to Francais:] NivuLevel 150 - Autarkes Füllstandsmesssystem")
![[Translate to Francais:] NivuLevel 150 - Autarker Datenlogger](/fileadmin/_processed_/3/7/csm_NivuLevel150-level-measurement-logger_5dde512fc9.jpg "[Translate to Francais:] NivuLevel 150 - Autarker Datenlogger")
![[Translate to Francais:] NivuLevel 150 - Autarkes Füllstandsmesssystem](/fileadmin/_processed_/6/f/csm_NivuLevel150-level-measurement_e17d2a17ad.jpg "[Translate to Francais:] NivuLevel 150 - Autarkes Füllstandsmesssystem")
![[Translate to Francais:] NivuLevel 150 - Autarker Datenlogger](/fileadmin/_processed_/3/7/csm_NivuLevel150-level-measurement-logger_b9ae8d4486.jpg "[Translate to Francais:] NivuLevel 150 - Autarker Datenlogger")
- Système de mesure de niveau autonome
- Mémoire de données interne pour env. 1.000.000 de valeurs de mesure
- Peut être installé en zone 1 ATEX
- Pilotage événementiel
- Acquisition des valeurs de mesure de niveau et de température
- Remplacement aisé des piles par le client
Le NivuLevel 150 est un système de mesure de niveau mis en oeuvre sur des sites de mesure sans alimentation en courant. La faible consommation d´énergie permet de très grandes autonomies. La programmation du système et la lecture des données sont effectuées aisément via l´interface USB.
Le système de mesure NivuLevel 150 est utilisé pour l´acquisition des paramètres tels que le niveau et la température. Il est composé d´un module d´acquisition de données et d´une sonde de pression hydrostatique supendue.
En fonction du cycle de sauvegarde sélectionné, l´autonomie peut atteindre jusqu´à 5 ans. La tension d´alimentation est assurée par des piles (type: AA) pouvant être remplacées aisément sur site par le client. Ce qui permet und exploitation économique pendant de nombreuses années.
Les données collectées sont stockées en interne et exploitées via le port USB. La mémoire est suffisante pour stocker env. 1.000.000 de valeurs de mesure. La mise à disposition d´un fichier CSV permet un traitement rapide et efficace des données de mesure.
| Généralités | |
|---|---|
| Tension d´alimentation | 4,5 V DC (Piles 3 x type AA) |
| Autonomie piles | Pour env. 60 mesures/jour (toutes les 25 min.) env. 5 ans |
| Matériau boîtier | Métal/PVC |
| Poids | env. 500 g (sans capteur de niveau) |
| Degré de protection | IP66 |
| Température de fonctionnement | -25°C à +70°C |
| Température de stockage | -30°C à +85°C |
| Humidité maxi | 80%, non condensée |
| Afficheur | sans afficheur |
| Précision | 0,25% FSO valable pour sonde de pression |
| Interface entrée | 1 x I²C (sonde de pression) |
| Interface sortie | 1 x USB (puce FDTI) |
| Mémoire de données | carte SD interne env. 1.000.000 valeurs de mesure (niveau/température) |
| Cycle d'enregistrement | configurable de 1/sec à 1/jour |
| Transmission de données/Programmation | via câble USB et logiciel au PC |
| Format de données | CSV |
Sous réserves de modifications techniques.
| Sonde de niveau (Niveau/Température) | |
|---|---|
| Câblage | Polyuréthane, 6 x 0,14mm² blindé, ø7,4 mm |
| Boîtier | Acier inoxydable (316) |
| Poids | 1200 g (avec 10 m de câble) |
| Dimensions | Longueur 129 mm diamètre 39,5 mm |
| Degré de protection | IP 68 |
| Plage de mesure | 0- 4 m / 0 - 10 m H2O |
| Longueurs de câble | Maxi 30 m |
| Membrane de mesure | Cellule de mesure céramique, capacitive |
| Température de service | Milieu à mesurer -10°C à +70°C |
| Température de stockage | -25°C à +70°C |
| Humidité maxi | 80%, sans condensation |
Sous réserves de modifications techniques.

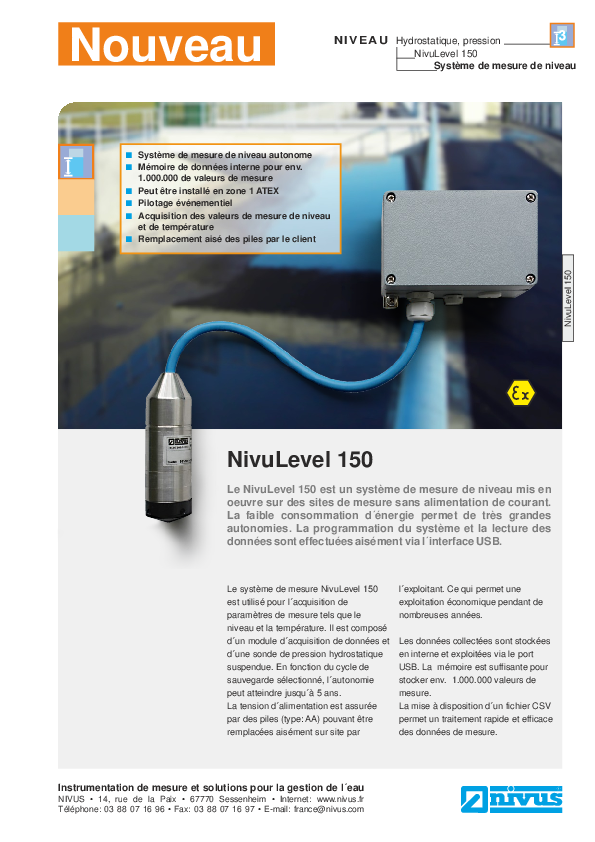

Fiche Technique - NivuLevel 150

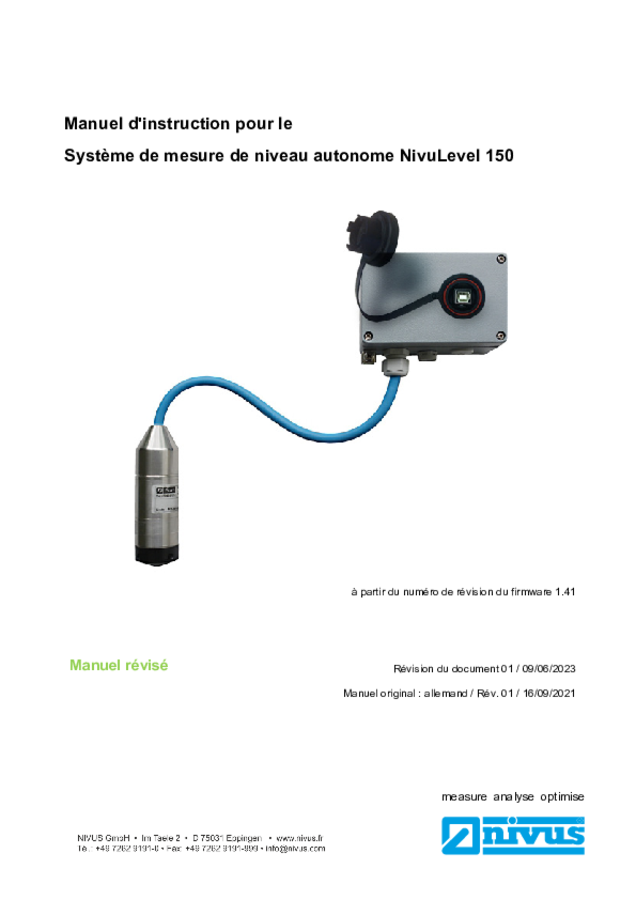

Manuel d´instruction Rev. 01 "NivuLevel 150"
