AquaBar II
Part No. HSB0 ABSubmersible probe – piezo-resistive stainless steel measurement cell
Submersible probe with 4 - 20 mA transmitter for hydrostatic level measurement in clean to slightly polluted liquids. With piezo-resistive stainless steel measurement cell
![[Translate to English:] Aquabar II Tauchsonde mit piezoresistiver Edelstahlmesszelle](/fileadmin/_processed_/6/4/csm_Aquabar-sensor_ad37e022e9.png "[Translate to English:] Aquabar II Tauchsonde mit piezoresistiver Edelstahlmesszelle")
Description
- Edelstahlmembran
- Piezoresistiver Druckaufnehmer
- für saubere bis leicht verschmutzte Flüssigkeiten
- 2-Leiter-Technik
- Hohe Genauigkeit
- Integrierter Überspannungsschutz
- Hohe elektrische Betriebssicherheit
Die hydrostatische Füllstandsonde mit einem Durchmesser von nur 27 mm ermöglicht den Einsatz in Rohren, wie sie bei Grundwasserpegelmessungen und in Tiefbrunnenmessungen verwendet werden.
Der mechanisch robuste Sensorkörper aus rostfreiem Edelstahl (1.4571) und Trennmembran (1.4435) wird durch das selbsttragende PUR-Kabel von oben gehalten.
Mittels einer Abspannklemme kann die Sonde abgehängt werden.
Das bewährte piezoresistive Messprinzip der Sonde sichert eine hohe Langzeitstabilität und Betriebssicherheit. Für die Betriebssicherheit sorgen weiterhin der Verpolungsschutz, die Kurzschlussfestigkeit sowie ein integrierter Überspannungsschutz innerhalb des Sondenkörpers.
Durch den Einsatz der stark verbreiteten 2-Leiter-Technik werden die Installationskosten gering gehalten.
Typische Anwendungen für die AquaBar II
- Tiefbrunnen
- Wasserpegel
- Quellschüttungen
- Trinkwasserversorgung
- Rohwassergewinnung
- Staustufen
- Flußpegel
- u.v.m.
Technical Data
| Allgemein | |
|---|---|
| Load | 600 Ohm / 24 V 1000 Ohm / 32 V
|
| Outputs | 4 - 20 mA, 2-wire |
| Cable lengths | 10, 20, 30, 50, 100 m special lengths upon request
|
| Cable | ø9 mm Polyurethane |
| Storage temperature | -25 °C to +70 °C |
| Operating temperature | -10 °C to +70 °C |
| Long-term stability | ± 0.1 % FSO / year |
| Accuracy according to IEC 60770 | 0,35 % FSO
|
| Measurement range | 2,4, 6 and 10 mH2O special measurement ranges upon request
|
| Measurement principle | Piezo-resistive |
| Protection | IP 68 |
| Enclosure | Stainless steel 1.4571 diaphragm: stainless steel 1.4435
|
| Power supply | 12 to 36 V DC |
Specifications subject to change.
Downloads

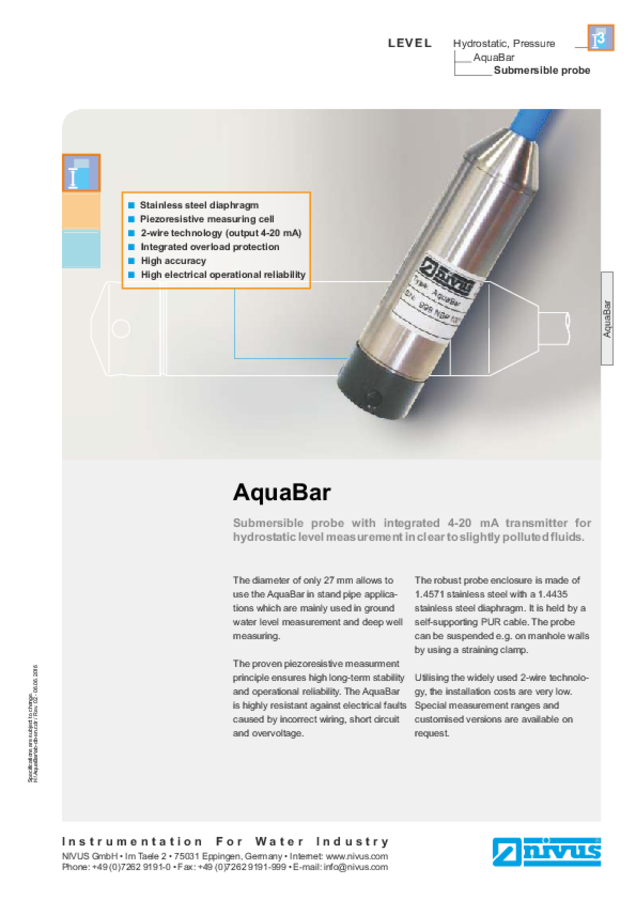

Data Sheet AquaBar
Submersible probe with 4 – 20 mA transmitter for clear and slightly polluted fluids
Overview Pressure Probes
Overview on submersible and screw-in probes for hydrostatic level measurement
Technical Description Rev. 10 "AquaBar BS, AquaBar II, UniBar E II"
Declaration of Conformity "Pressure Probe"
Declaration of Conformity "Pressure Probe" Ex
Declaration of Conformity "Ex" UniBar E II & "Ex" AquaBar II
