Contrôle d´un organe d´étranglement via GPRS

Réseau d´assainissement - Ouvrages de traitement d´eaux de pluie


Application

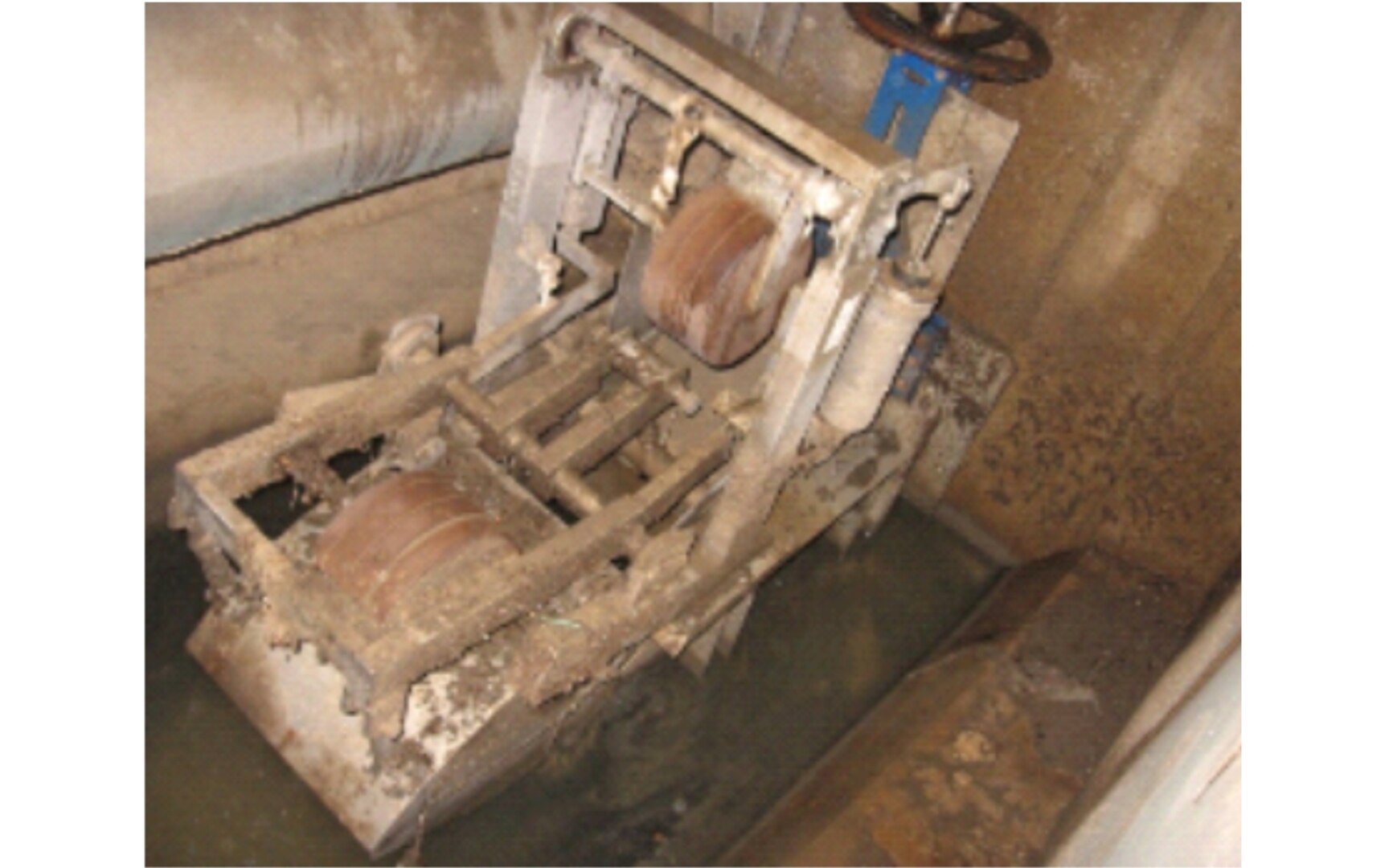

  • Déversoir d´orage avec régulation de l´écoulement via organe d´étranglement mécanique
  • Débit à réguler: 185 l/s
  • Pas d´alimentation courant disponible

Données de mon application

  • Système de mesure et de transmission des données alimentés par batterie
  • Enregistrement du débit d´étranglement, du niveau d´eau dans le bassin ainsi que du volume déversé
  • Message d´alarme à la centrale de gestion en cas de dépassement vers le bas du débit théorique et de mise en eau simultanée du bassin (contrôle de plausabilité)
  • Consignation de la fréquence du déversement

Solution

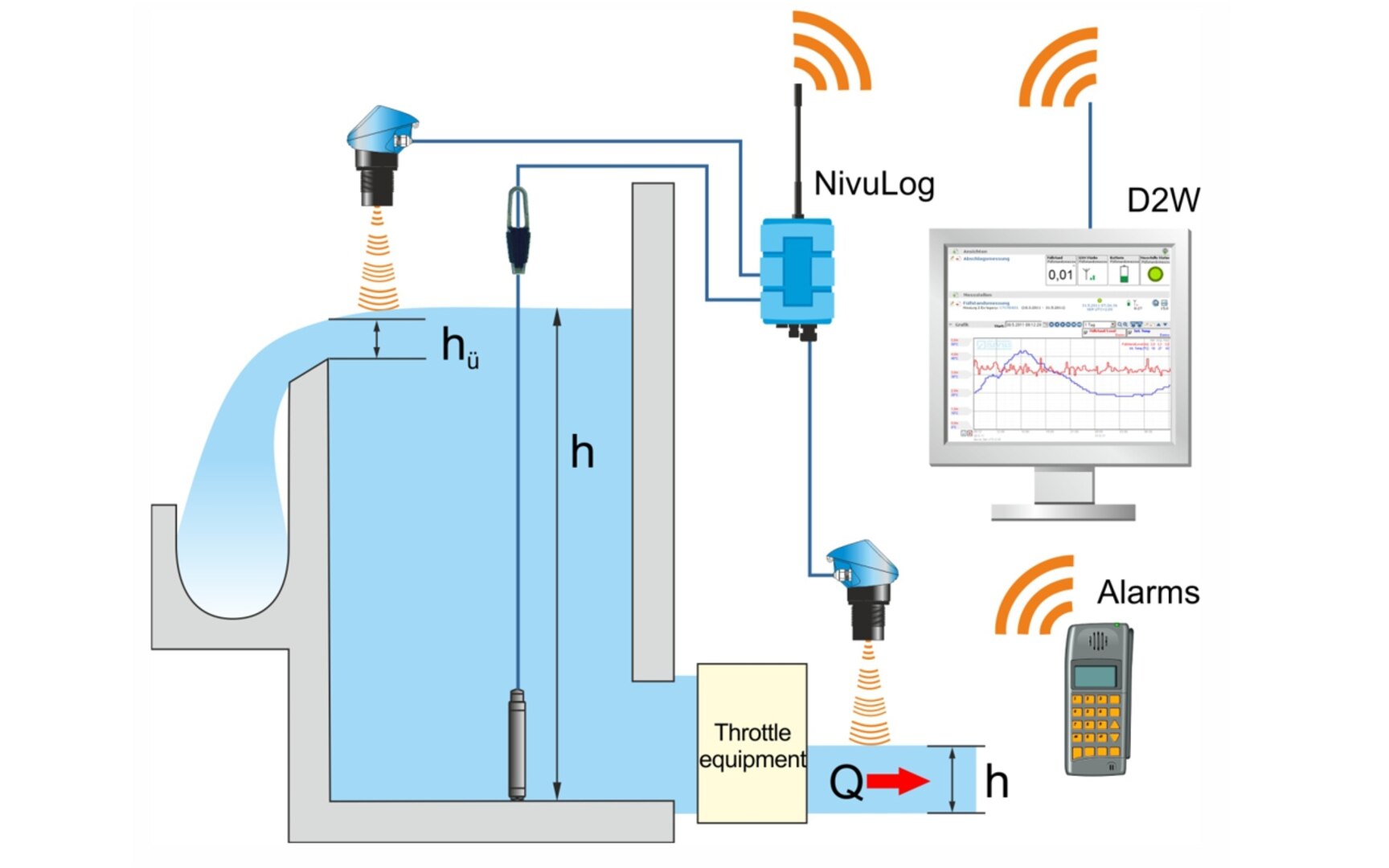

  • Un enregistreur de données GPRS, alimenté par batterie, de type NivuLog Easy a été mis en oeuvre.
  • Les données existantes du capteur de niveau seront prises en compte pour l´acquisition du niveau du bassin. Un capteur de niveau compact de type NivuCompact a été installé sur l´écoulement du régulateur ainsi que sur le seuil de déversement. Ces capteurs sont alimentés directement par l´enregistreur.
  • Le calcul du débit régulé ainsi que du volume déversé est effectué à l´aide d´un tableau de couples de points consignés dans le portail en ligne "Device to Web" (D2W).
  • Grâce à une liste d´instructions enregistrées sous D2W, une mise en alerte déclenche dès que les contraintes d´alarme programmées sont atteintes.
