Débitmètre

NivuFlow 600 WSNouveau

Réf. article NF6-D

Transmetteur pour mesure de débit sur canalisations d'eau potable

Transmetteur pour la mesure précise du débit par différence de temps de transit ultrasonique à l'aide de capteurs Clamp-On sans contact. Spécialement conçu pour les applications d'eau potable.

Description

Le système de mesure NivuFlow 600 WS a été spécialement développé pour les applications d'eau potable. Le procédé par différence de temps de transit est une référence pour la mesure et la surveillance des réseaux d'eau potable.

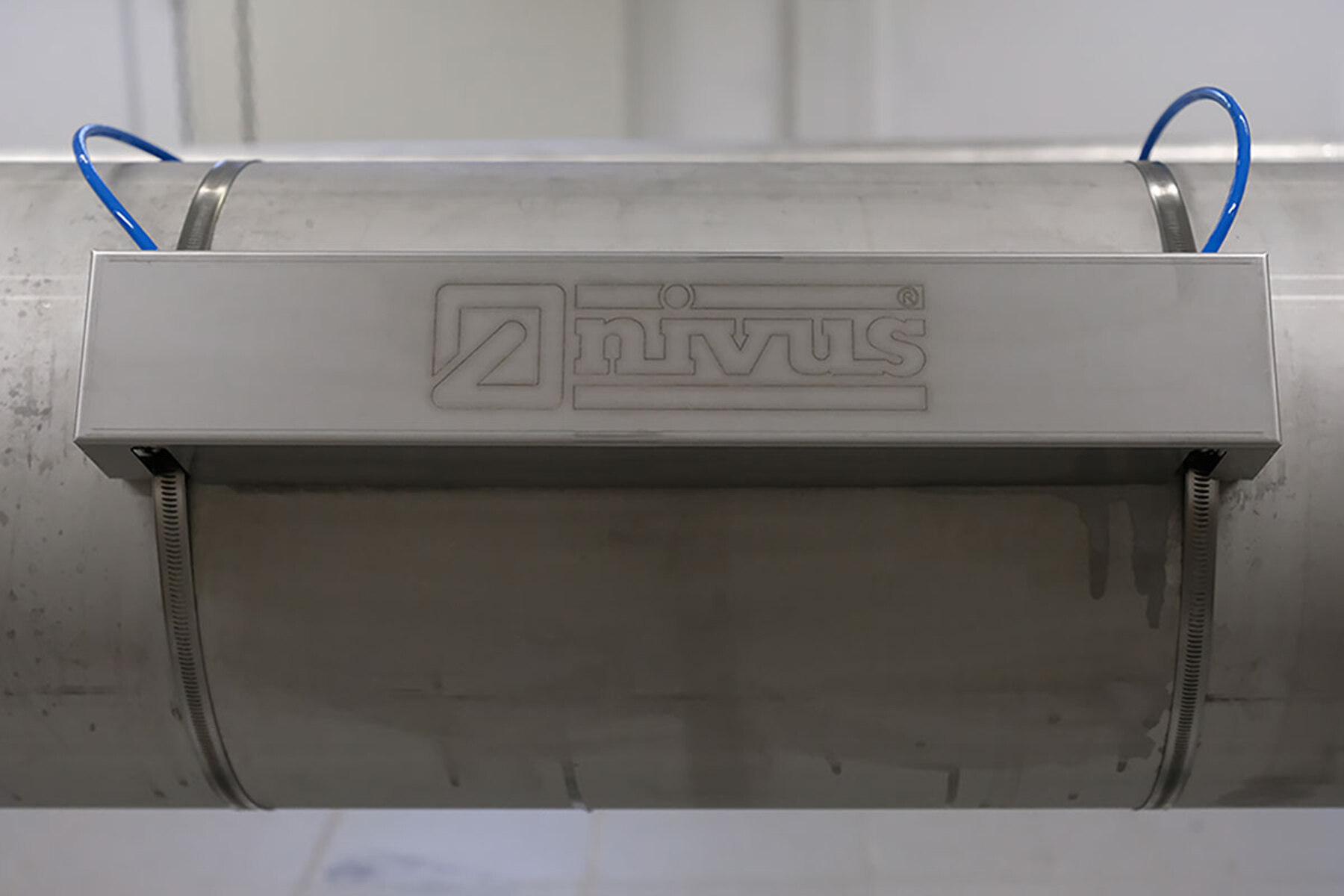

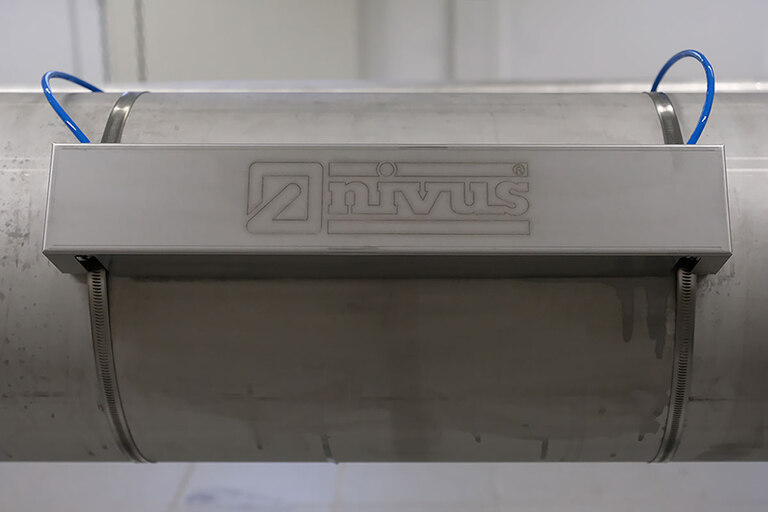

Grâce à nos capteurs Clamp-On, l'interruption du process n'est pas nécessaire. La continuité de service est assurée, et la mesure est mise en place en quelques minutes. De plus, nous garantissons une hygiène absolue, car nos capteurs ne sont pas en contact direct avec l'eau potable.

Le NivuFlow 600 WS permet une mesure fiable du débit, mais également de la vitesse d'écoulement et de la température de l'eau, même à des vitesses d'écoulement très faibles, jusqu'à 3 cm/s. Il n'est donc plus nécessaire de réduire la section transversale pour générer des vitesses d'écoulement plus élevées.

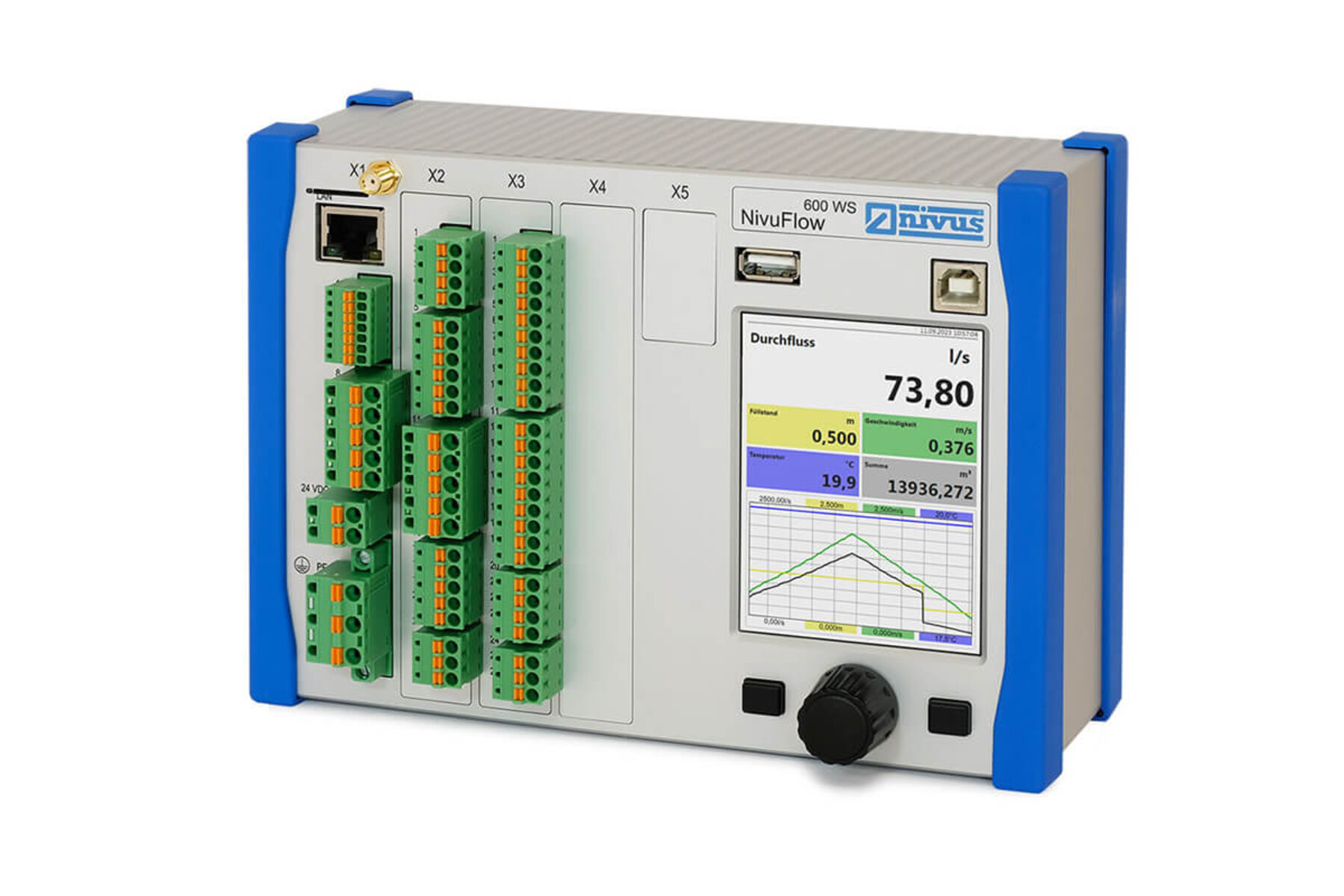

Le boîtier compact permettant un montage sur rail DIN se prête à un montage à faible encombrement dans l'armoire électrique. Des boîtiers de terrain spéciaux sont disponibles pour une utilisation dans des conditions ambiantes extrêmes. Un grand écran lisible en plein soleil permet une configuration rapide et simple du débitmètre. En outre, il élargit les possibilités de diagnostic pour une analyse plus détaillée des process en cours, directement sur le terrain.



Vos avantages

  • Montage simple sans interruption de service, sans découpe et sans rinçage de la conduite
  • Hygiène absolue, car aucun contact avec le fluide
  • Mise en service simple grâce à l'alignement des capteurs avec guidage par menu
  • Concept de commande intuitif et moderne pour une mise en service et un diagnostic rapides et simples sur site
  • Boîtier terrain IP68 disponible
  • IoT-Ready avec connexion 4G à l'échelle mondiale pour une disponibilité maximale et des services numériques
  • Capteurs IP68
  • Grande précision de mesure, même pour les vitesses d'écoulement les plus faibles
  • Calcul de la température de l'eau à partir de la vitesse du son
  • Pour tous les matériaux et revêtements de tuyaux courants dans le secteur de l'eau
  • Installation directe sous terre, sans conduit
  • Surveillance de tous les paramètres nécessaires au système (débit, vitesse d'écoulement et température)
  • Mesure bidirectionnelle possible

Applications typiques

  • Mesure de débit dans les réservoirs d'eau potable, les stations de pompage, les usines de traitement, les groupes de surpression
  • Mesure de débit dans le réseau d'eau potable, applications enterrées
  • Surveillance de l'hygiène dans le réseau d'eau potable à l'aide de la température
  • Mesure de débit de sources
  • Conduits de transfert entre fournisseurs d'eau
  • Régulation des débits (stations de pompage, usines de traitement)
Données techniques
Technische Daten
Nombre de cordes

1

• Modbus TCP via les réseaux (LAN/WAN, Internet)

• Modbus RTU via RS485 ou RS232

• Ethernet TCP/IP

Mémoire de données

interne 1 Go lisible via une clé USB en façade

Sorties

1x (type T2) 0/4-20 mA, charge 500 ohms, résolution 12 bits

1x (type T2) relais (inverseur), chargeable jusqu'à 230 V AC/2 A (cos j 0,9), courant de commutation minimal 10 mA

Entrées

1x (type T2) 4-20 mA avec une résolution de 12 bits pour le stockage de données d'appareils externes, charge 91 ohms

1x (type T2) entrée numérique

Connexion

Fiche avec bornes à ressort

Commande

Bouton-poussoir rotatif, 2 touches de fonction, menu en allemand, anglais, français, etc.

Afficheur

240 x 320 Pixel, 65536 couleurs

Humidité maxi

80 %, sans condensation

Température de stockage

-30 °C à +80 °C

Température de service

DC: -20 °C à +70 °C

AC: -20 °C à +65 °C

Poids

env. 1150 g

Matériau boîtier

Aluminium, plastique

Puissance consommée

1 relais excité, 230 V AC: (arrondi) 14 W

Plage de mesure

DN 50 – DN 800

Alimentation

100 - 240 V AC, -15 % / +10 %, 47 à 63 Hz ou 10 - 35 V DC

Sous réserves de modifications techniques.
