Mesure de débit hydraulique

Inclinomètre

Réf. article ND2

Inclinomètre pour déversoirs/clapets mobiles

Le nouvel inclinomètre électronique NDW utilise un principe de mesure moderne, basé sur la technologie MEMS pour la mesure gravitaire de l'inclinaison (mesure de l´angle de rotation).

Description
  • Inusable

  • Résistant à la corrosion

  • Sans pièces mobiles

  • Construction robuste

  • Haute précision

  • Sans entretien

  • Fiable

  • Haute sécurité d´exploitation

  • Entièrement submersible (IP68)

  • Sans mercure



L´acquisition de l´inclinaison (sans ondes) permet d´enregistrer la position d´un clapet ou d'autres pièces mobiles ,  contacteurs, vannes etc.  et de déterminer le volume déversé grâce à la relation Q/h ou à partir de l'angle.
Des déversoirs existants peuvent être équipés à la surface d´inclinaison par simple montage sur le clapet.

Le NDW se caractérise par sa grande précision, sa sécurité d´exploitation et sa robustesse. Etant donné que cet équipement fonctionne sans pièces en mouvement, aucune forme d´usure n´est constatée, il garantit, même en cas d´immersion totale (IP68), des données fiables.
L´inclinomètre NDW délivre un signal  4 -20 mA proportionnel à l'angle d'inclinaison (de 0 à 90° ou de 0 à 60°) pour la conversion à un volume déversé. Les appareils d´exploitation tels que le NivuFlow, NivuLog ,  le NivuCont ou le Calculateur Hydraulique ou des systèmes PLS/SCADA calculent le volume exact déversé en tenant compte des données spécifiques du clapet.

Données techniques
Généralités
Température de stockage

-30 °C bis +70 °C

Agrément Ex

Aucun

Délai de stabilisation

1s / 90%

Influence de la témperature

< ± 0,5° [ 0-60 °C]

Précision de mesure

± 0,5°

Résolution

0,1°

Tension d´alimentation

18 à 28 V DC

Courant absorbé

60 mA à 24V D4 : Maxi. 80 mA

Sortie

• 4 - 20 mA, séparée galvaniquement

• Boucle maxi 500 ohms



Plage de mesure

• 0 ... 60°

• 0 ... 90°



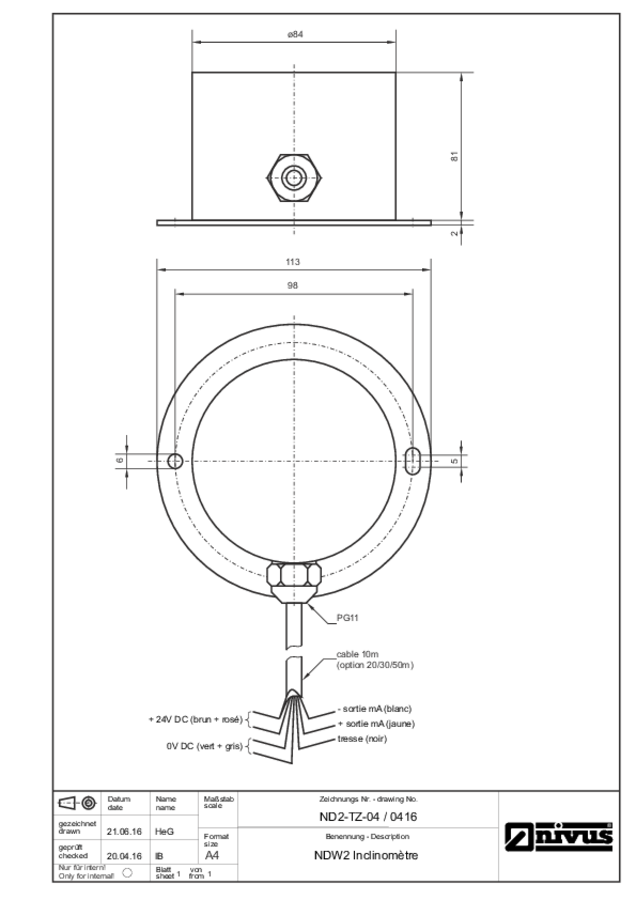

Boîtier

• Protection IP68

• Matériaux: acier inox 316, polyuréthane

Câblage

6 conducteurs blindés, torsadés,

câble préconfectionné

Longueurs de câble

10 / 20 / 30 / 50 / 100 m

Température de service

-20°C à +60°C

Sous réserves de modifications techniques.

Téléchargements

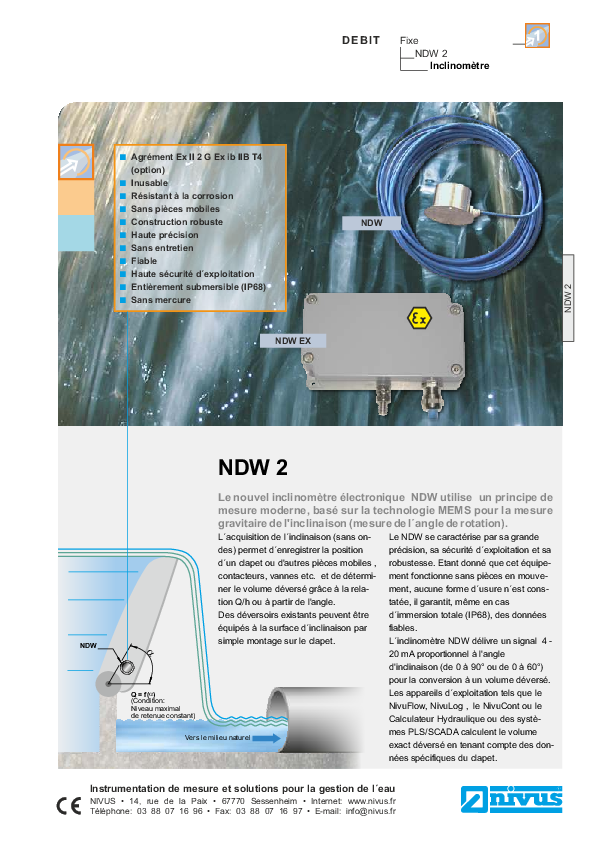

Fiche Technique - Inclinomètre

Déclaration de conformité "Inclinometre NDW2"
