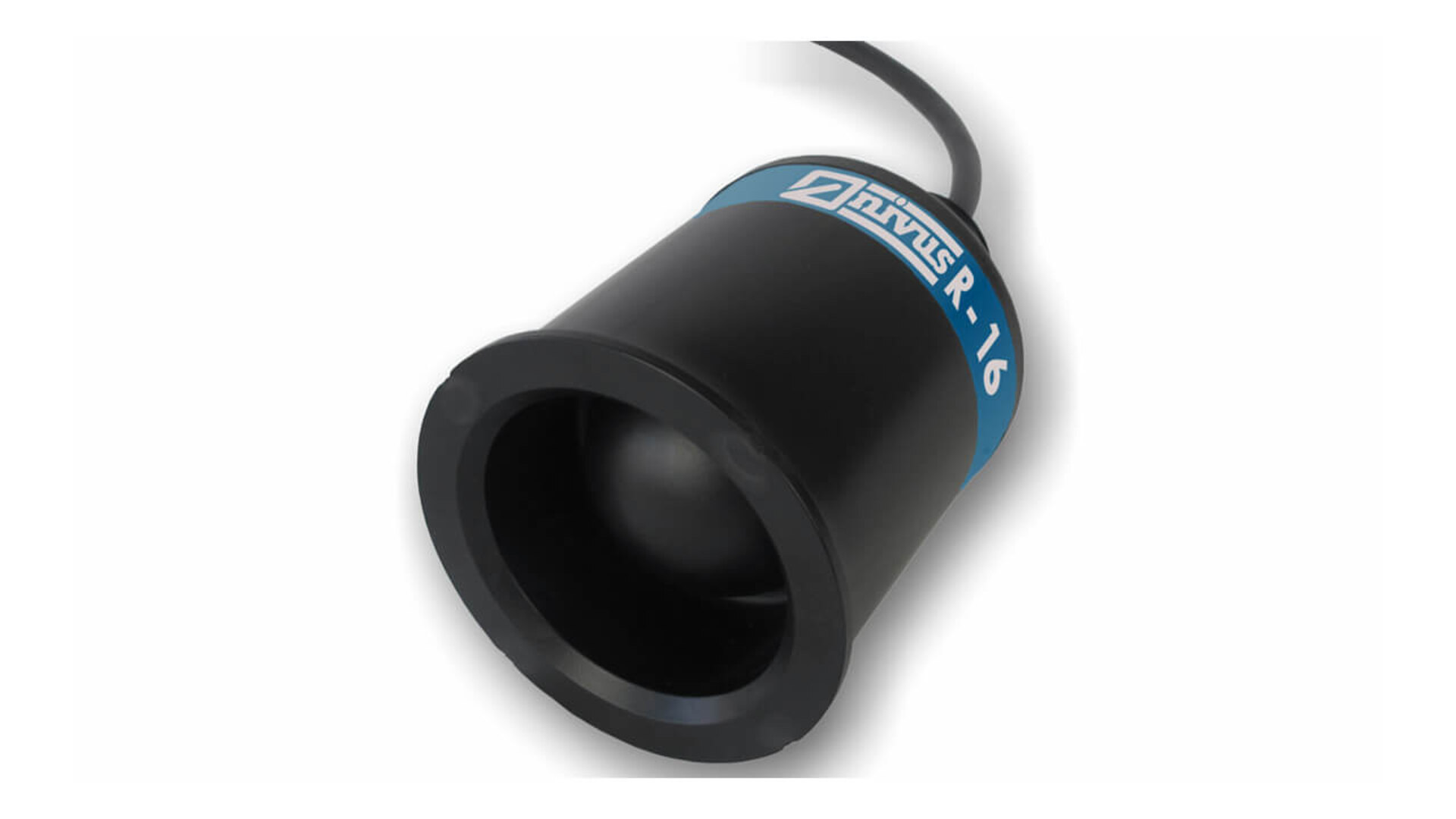

Capteur Radar pour la mesure de niveau
Capteur Radar pour la mesure de niveau continue et sans contact de liquides, de pâtes, de boues et de solides en vrac
![[Translate to Francais:] Radar-Füllstandssensor R-Serie](/fileadmin/user_upload/Produkte/Fuellstandmessung/Beruehrungslose-Fuellstandsmessung/R-Serie-Radarsensoren/R-Serie-Radar-Fuellstandssensor.jpg "[Translate to Francais:] Radar-Fuellstandssensor R-Serie")
![[Translate to Francais:] Radar-Fuellstandssensor R-Serie Schema](/fileadmin/user_upload/Produkte/Fuellstandmessung/Beruehrungslose-Fuellstandsmessung/R-Serie-Radarsensoren/R-Serie-Radar-Fuellstandssensor-Schema.jpg "[Translate to Francais:] Radar-Fuellstandssensor R-Serie Schema")
![[Translate to Francais:] Radar-Fuellstandssensor R-Serie Anwendungsbeispiel](/fileadmin/user_upload/Produkte/Fuellstandmessung/Beruehrungslose-Fuellstandsmessung/R-Serie-Radarsensoren/R-Serie-Radar-Fuellstandssensor-Anwendung.jpg "[Translate to Francais:] Radar-Fuellstandssensor R-Serie Anwendungsbeispiel")
![[Translate to Francais:] Radar-Füllstandssensor R-Serie](/fileadmin/_processed_/a/0/csm_R-Serie-Radar-Fuellstandssensor_118b068388.jpg "[Translate to Francais:] Radar-Fuellstandssensor R-Serie")
![[Translate to Francais:] Radar-Fuellstandssensor R-Serie Schema](/fileadmin/_processed_/8/1/csm_R-Serie-Radar-Fuellstandssensor-Schema_5fd7580d35.jpg "[Translate to Francais:] Radar-Fuellstandssensor R-Serie Schema")
![[Translate to Francais:] Radar-Fuellstandssensor R-Serie Anwendungsbeispiel](/fileadmin/_processed_/4/4/csm_R-Serie-Radar-Fuellstandssensor-Anwendung_56c3b03359.jpg "[Translate to Francais:] Radar-Fuellstandssensor R-Serie Anwendungsbeispiel")
- Dernière technologie FMCW Radar
- Insensible au gaz, à la pression, au brouillard ou aux variations de tempé- rature

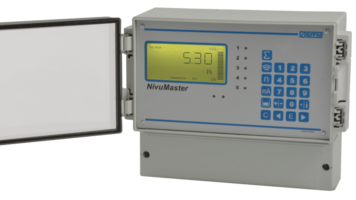

- Compatible avec toutes les variantes NivuMaster
- Mesure à travers des réservoirs PVC
- Compact et simple d´installation
- Boîtier robuste et protection contre les submersions IP68
- Agrément ATEX pour Zone 0/1
La mesure n´est pas altérée par le changement de produits, des variations de température, des ciels gazeux ou des vapeurs. Le capteur Radar utilise la dernière technique FMCW à 63 Ghz, qui s´accompagne de plusieurs avantages par rapport au procédé Radar plusé:
- Meilleure résolution spaciale
- Plus grande plage dynamique
- Détection fiable de surfaces
Le capteur R est compatible avec toutes les variantes NivuMaster.
Par conséquent, les parcs d´appareils existants peuvent être facilement rééquipés apr ès une mise à jour du firmware

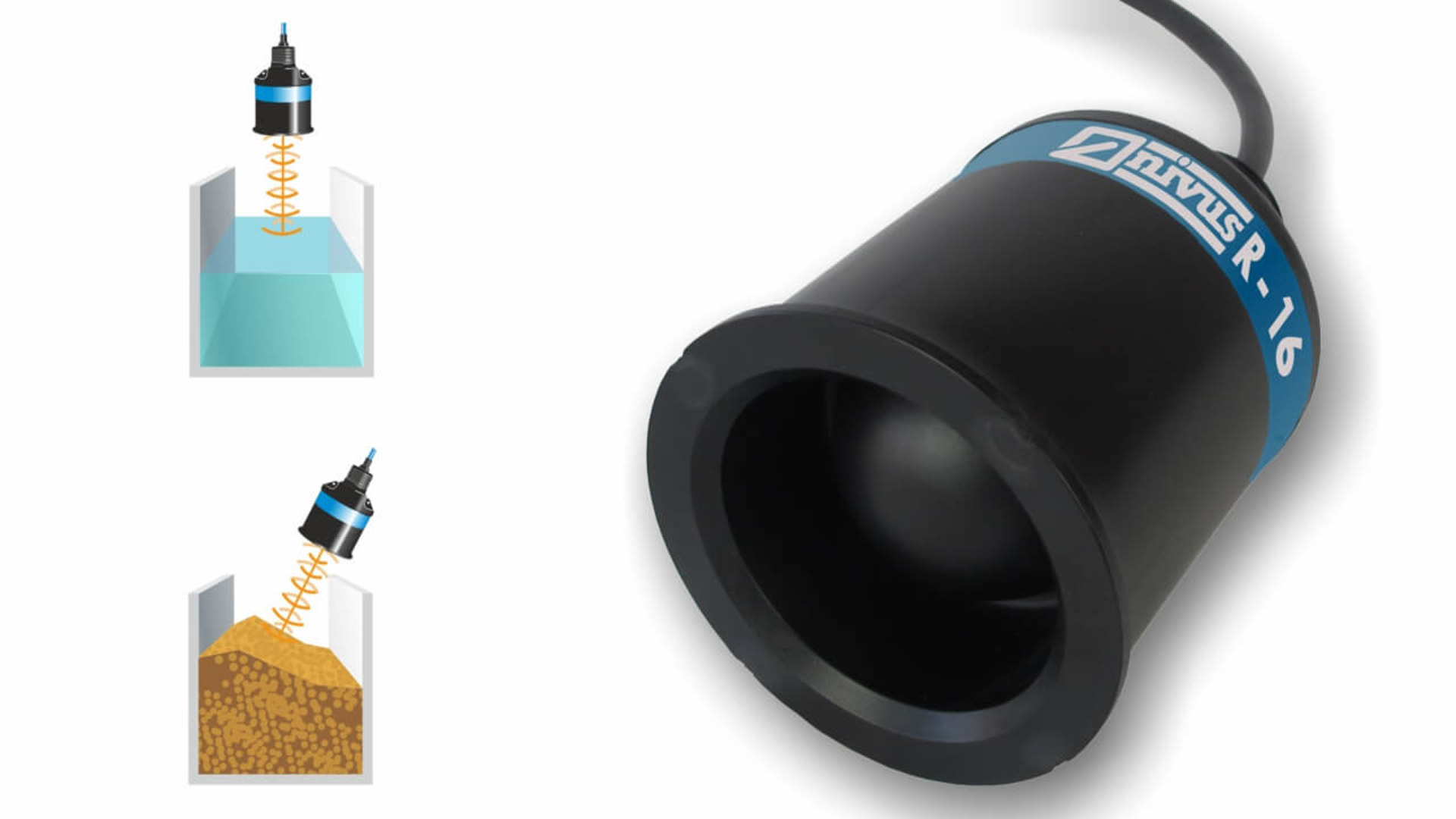

Les capteurs R fournissent des valeurs de mesure précises dans des réservoirs fermés ou des mesures à l´extérieur (p. ex. barrages, rivières etc.).
Une faible plage morte et un petit angle de rayonnement permettent une mesure fiable même dans des espaces restreints.
Données techniques
| Généralités | |
|---|---|
| Compatibilité | Une mise à jour du firmware est possible pour les appareils NivuMaster suivants: NivuMaster à partir de la version 7.50, NivuMaster L-2 à partir de la version 2.10 |
| Prolongation de câble | 3 conducteurs blindés (p. ex. 3 x 0,75 mm blindé) |
| Homologation radio | EN302-729:2016 (Level Probing Radar) |
| Filetage de connexion | 1“ BSP/NPT |
| Matériau du boîtier | Valox 357U |
| Dimensions | 130 x 90 mm |
| Poids | 1,1 kg |
| Tension d´alimentation | 28 V DC maxi |
| Courant absorbé | 0,6 W typique |
| Diamètre extérieur câble | 8,1 mm |
| Types de câbles | 3 x 0,5 mm blindé |
| Longueurs de câble | 5/10/20/30/50/100 m |
| Température de service | - 40 °C … + 80 °C |
| Degré de protection | IP68 / NEMA 6P |
| Résolution | ± 1 mm |
| Précision de mesure | ± 2 mm |
| Plage de mesure | R8/R8z: 0,077 - 8 m R16/R16z: 0,077 - 16 m |
| Fréquence de mesure | 63 GHz / V-Band |
| Principe de mesure | FMCW Radar |
Sous réserves de modifications techniques.
Téléchargements
Fiche technique Série R
Capteur Radar pour la mesure de niveau continue et sans contact de liquides, de pâtes, de boues et de solides en vrac
Déclaration de conformité "Série R "Ex"
Déclaration de conformité "Série R"

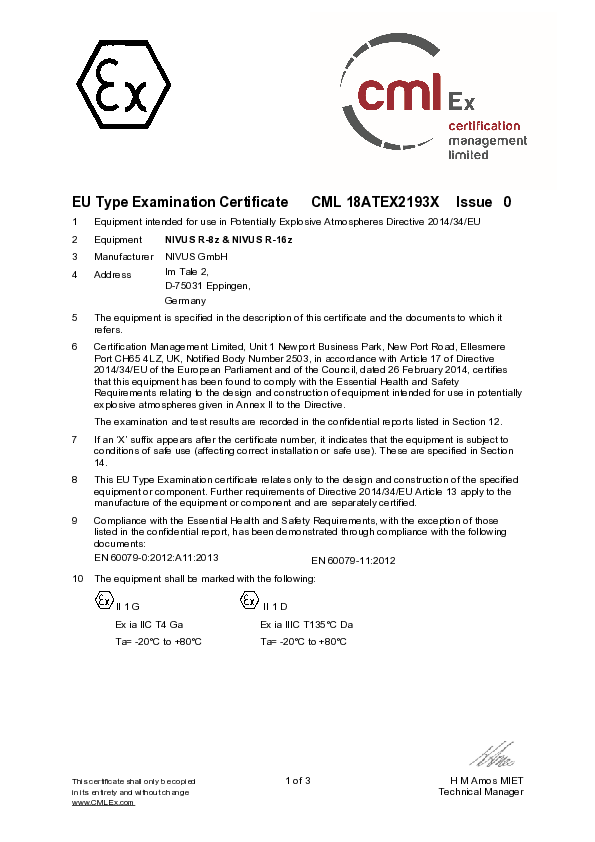

EU Type Examination Certificate "NIVUS R-8z & NIVUS R-16z"

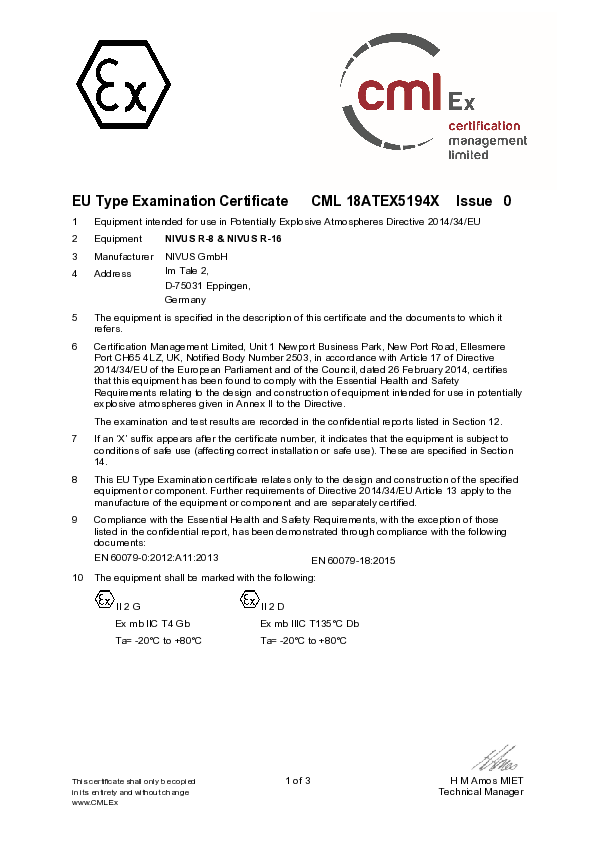

EU Type Examination Certificate "NIVUS R-8 & NIVUS R-16"
