Schweiz
Füllstandsmessung Schneckenpumpensteuerung
Kanalnetze - Pumpstationen & Hebewerke
Applikation

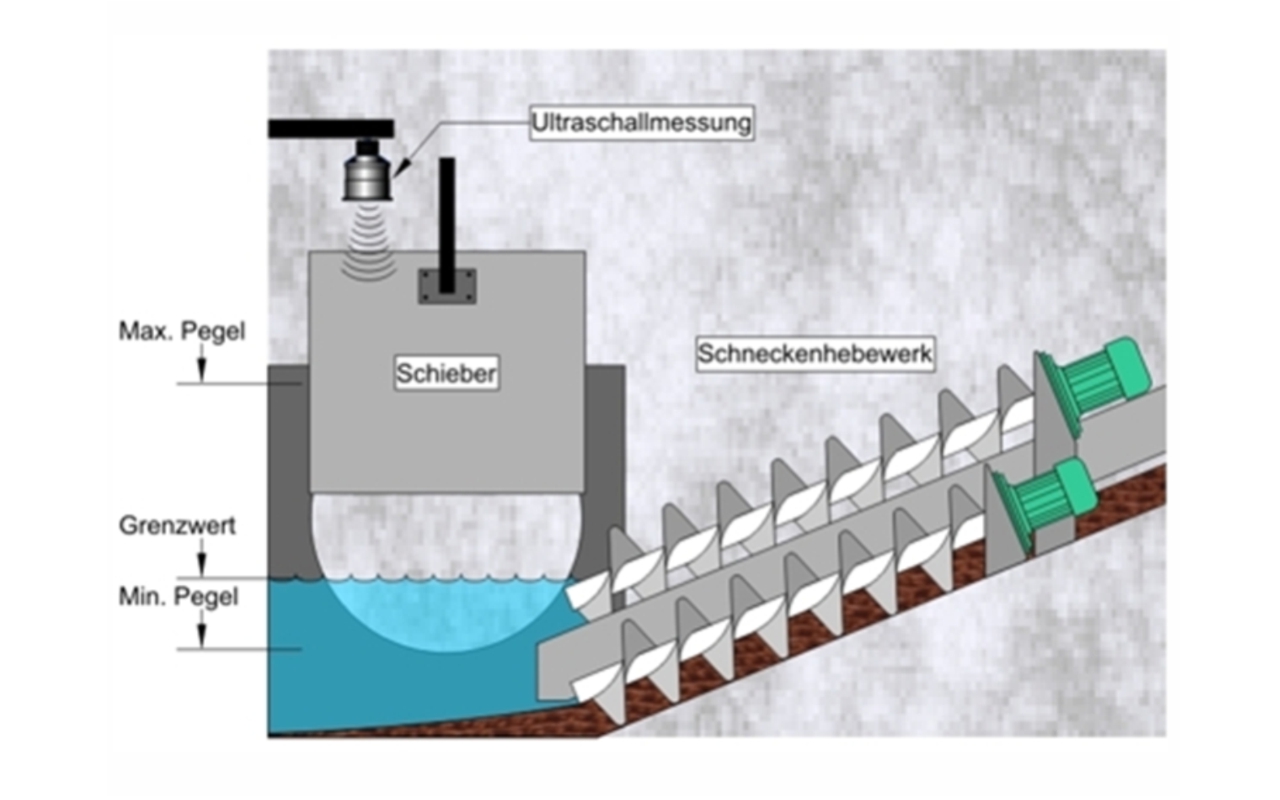

- Abwasserhebewerk mit drei Förderschnecken
- Förderhöhe von ca. 9,00 m
Aufgabenstellung
- Berührungslose Füllstandmessung zur Regelung der Förderschnecken im Wechselbetrieb
- Redundante Ausführung
- Fronttafelausführung des Messumformers zum Einbau in vorhandenen Schaltschrank
Lösung
- Es wurde eine Ultraschallmessung vom Typ NivuMaster mit 5 Relais in Fronttafelausführung eingesetzt. Diese bietet nicht nur die wechsel-seitige Ansteuerung der Förderschnecken, sondern auch eine Minimum- / Maximum-meldung.
- Über einen Störmeldekontakt wird die zweite redundante Messung freigeschaltet.
Vorteile
- Sensormontage und Programmierung des Messumformers durch den Betreiber
- Dadurch Unabhängigkeit von SPS-Programmierung durch Fremdfirma
