Durchflussmessung in sedimentbehaftetem Kanal

Kläranlagen - Zulaufbereich


Applikation

  • Betonierter Rechteckkanal 1,4 x 1,2 m (B x H)
  • Teilfüllung
  • Langsame Fließgeschwindigkeiten, dadurch Sedimente auf dem Kanalboden

Aufgabenstellung

  • Kontinuierliche Messung der Zulaufmenge zur Kläranlage
  • Berücksichtigung der variablen Sedimentation auf dem Gerinneboden zur Gewährleistung einer EKVO-konformen maximalen Messabweichung von 5 %
  • Einbau und Wartungsmöglichkeit der Anlage unter Betriebsbedingungen

Lösung

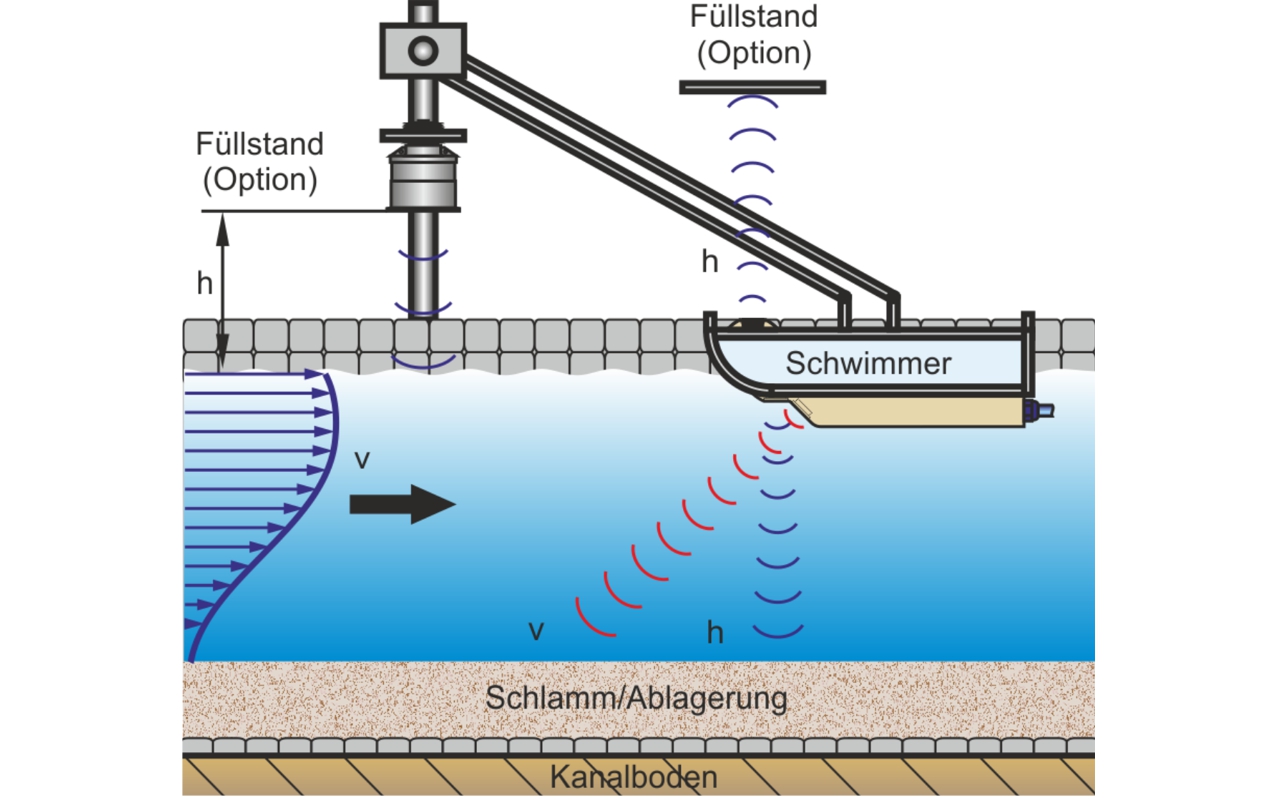

  • Für diese Applikation wurde eine schwimmende Messanordnung realisiert.  Die Durchflusserfassung erfolgt dabei mittels Kreuzkorrelationsmessung (NF 750).
  • Der schwimmende Sensor erfasst die Fließhöhe sowie das Strömungsprofil und berechnet daraus die Abflussmenge. Eine sich bildende Sedimentschicht wird automatisch erfasst und kompensiert.

Vorteile

  • Die Fertigung der mechanischen Komponenten konnte nach Vorgaben von NIVUS kostengünstig vom Auftraggeber in Eigenregie übernommen werden.

Eingesetzte Produkte
