Débit d´une grande amenée

STEP - Zone d´alimentation


Application

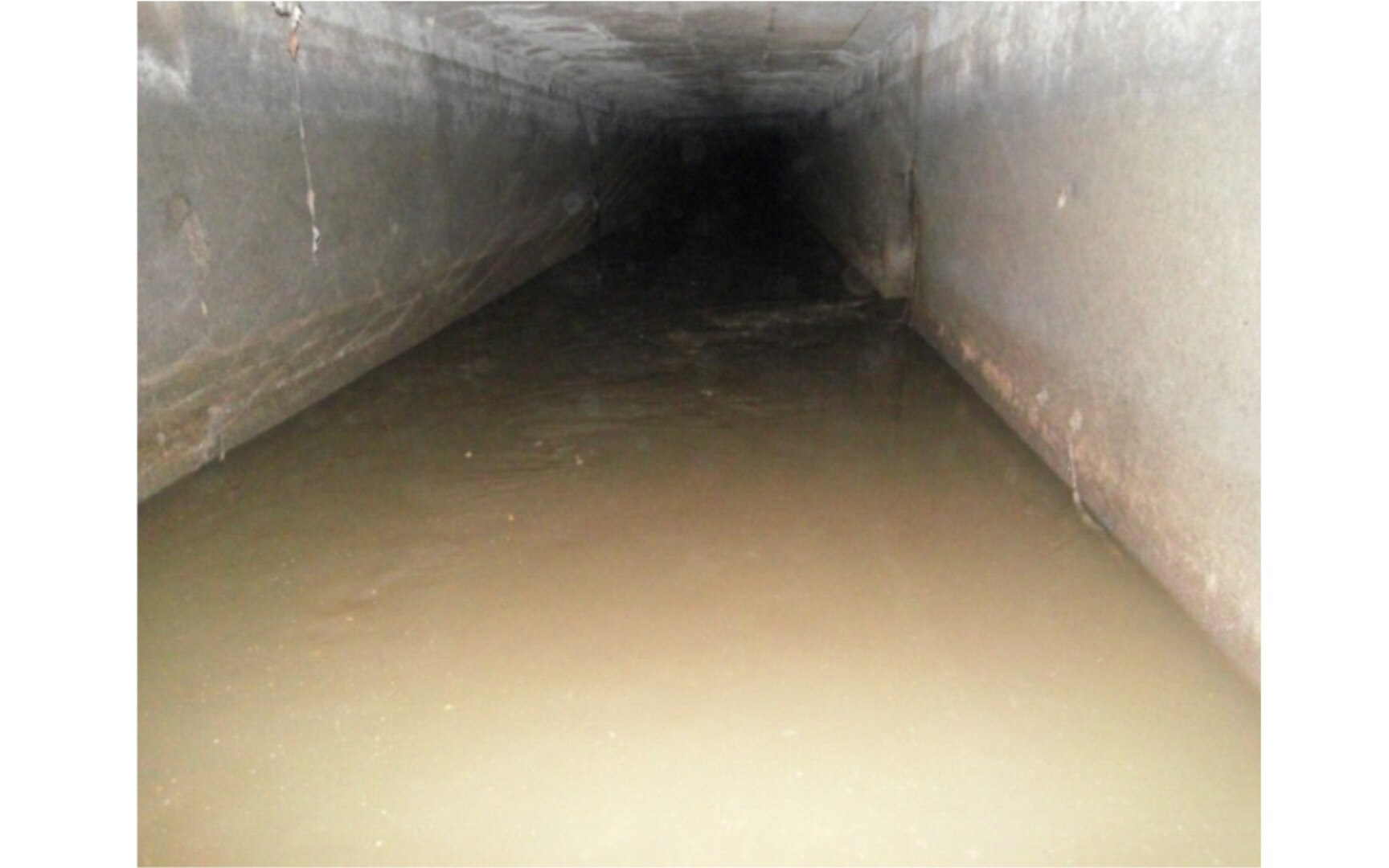

  • Profil U 2,5 x 2,5 m (l x h) bétonné et segmenté avec rigole de temps sec
  • Remplissage partiel
  • Importante dynamique d´écoulement
  • Risque de sédimentation lors d´afflux nocturnes

Données de mon application

  • Acquisition du débit vers la station d´épuration
  • Une mesure précise est souhaitée autant que possible en dépit d´une importante dynamique d´écoulement avec des niveaux entre 40-200 cm

Solution

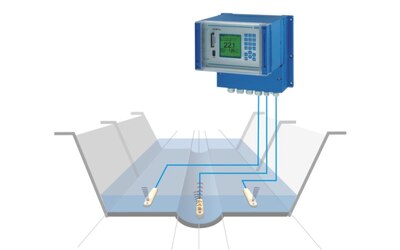

  • Le système de mesure de type OCM Pro CF associé à 3 capteurs de vitesse de type CS2 a été mis en oeuvre.
  • En raison d´un risque de sédimentation, les capteurs ont été surélevés par une installation sur cales.
  • Une protection câble, installée directement sur le capteur empêche des détériorations dues aux morsures de rats ou similiaires.

Avantages

  • Programmation aisée grâce à des géométries de conduite préfigurées dans le convertisseur
  • La précision requise est respectée grâce à l´utilisation de 3 capteurs de vitesse
  • Haute résolution de mesure moyennant l´utilisation de 2 sorties analogiques dotées de différentes échelles pour temps sec et temps de pluie
