Capteurs de débit

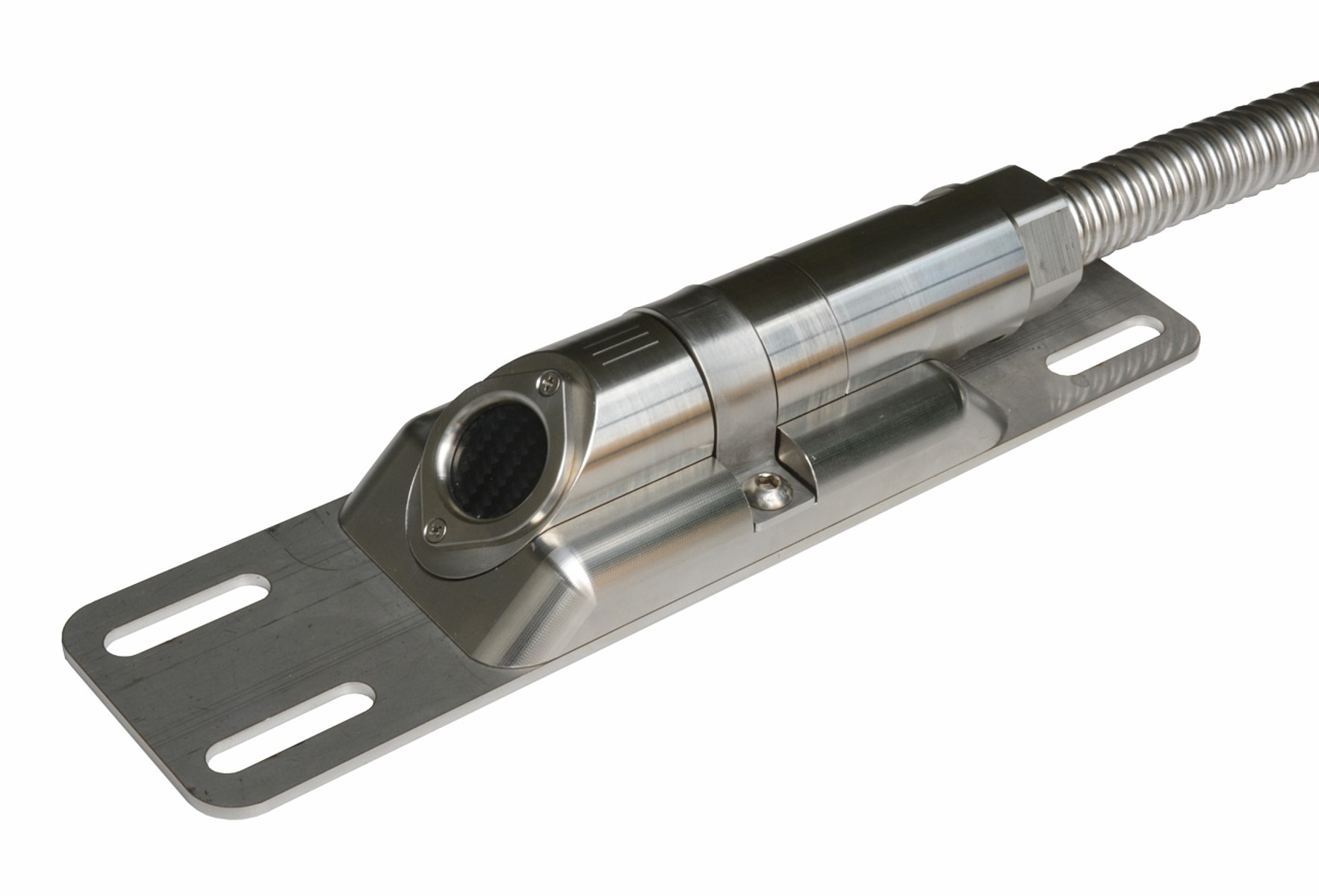

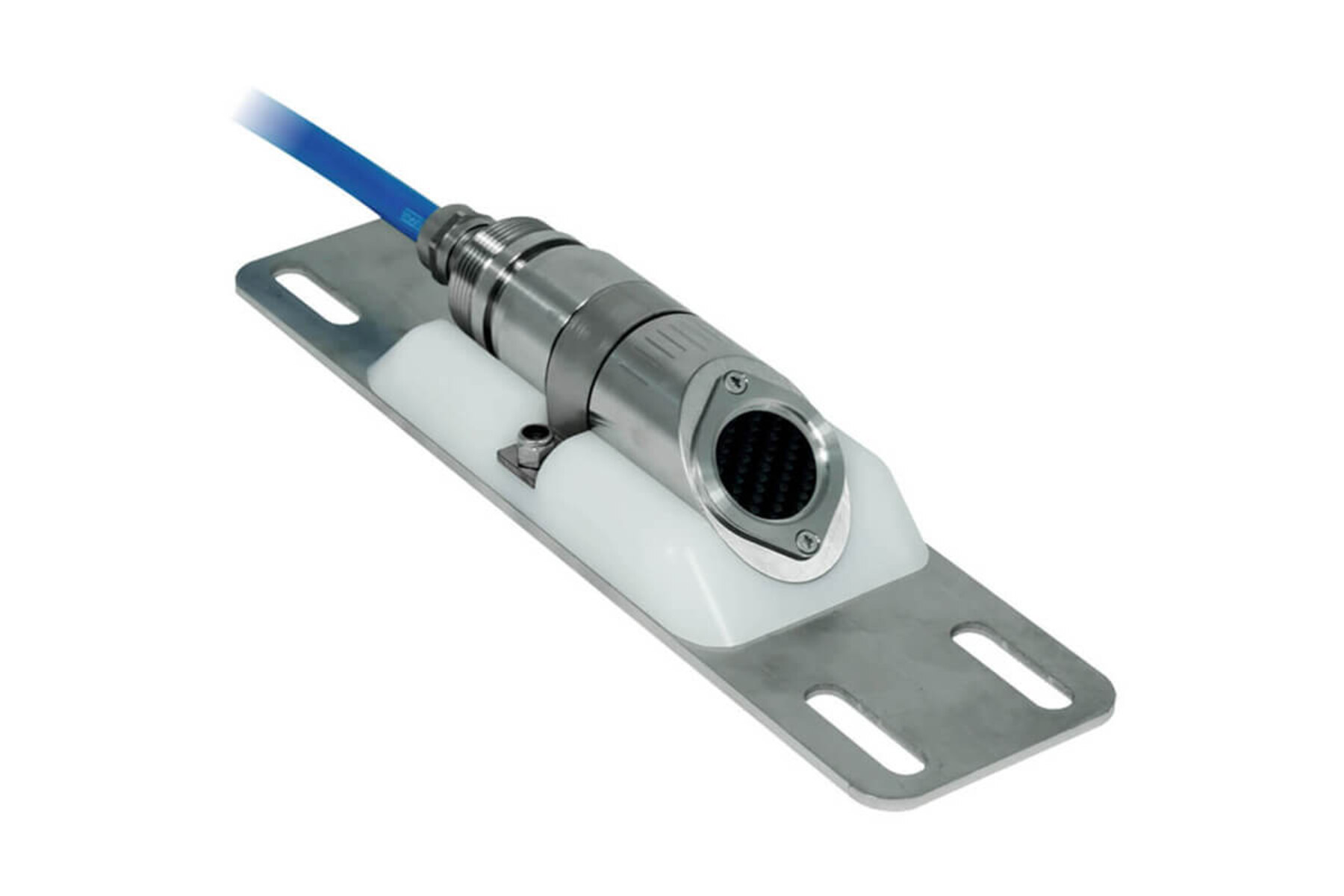

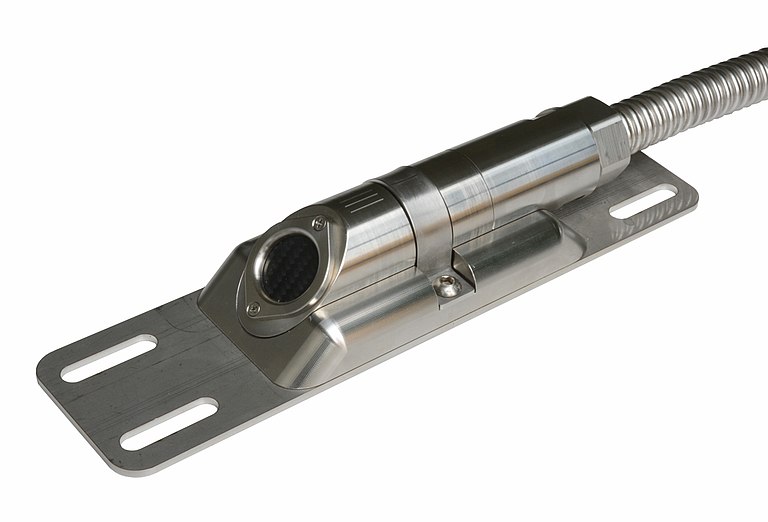

Capteur hydrodynamique NIS
Réf. article NIS-V280Pour conduites de grandes dimensions et canaux
Approprié pour la mesure de débit en milieux clairs à légèrement chargés en régime plein ou partiellement plein et jusqu´à 8 voies de mesure.
- Capteur à raccorder au NivuFlow 650 ou Nivuflow 600 pour acquisition de la vitesse via différence de temps de transit par ultrasons
- Mesures de débit avec grande précision de mesure
- Mesures en eaux claires à faiblement polluées
- Mesure en géométrie pleine ou partiellement remplie
- Matériaux résistants pour des installations en differents milieux
- Jusqu´à 100m de longueur de câble entre le capteur et le convertisseur de mesures ou le box intermédiaire.
Le capteur hydrodynamique NIS fait partie d'un système de mesure et d´acquisition du débit en continu. Il est installé pour la mesure du débit dans des milieux clairs à faiblement chargés en conduites pleines ou partiellement remplies et de différentes dimensions. L´acquisition des valeurs suit le principe de la différence de temps de transit par ultrasons. Cela permet une utilisation polyvalente avec des résultats de grande précision.
Grâce aux équipements d´installation parfaitement adaptés, ce système de mesure de débit s'avère idéal pour les opérations de réequipement ou de remplacement sur de grandes géométries comme en canaux d´eaux de refroidissement, conduites et eaux de surface.
Applications typiques du capteur hydrodynamique NIS
- Mesures stationnaires en grandes géométries pleines ou partiellement remplies
- Systèmes d'irrigation
- Gestion en entrée ou sortie d´eaux des refroidissement ou de systèmes de recirculation
- Sortie de station d´épuration
- Eau de distribution
- Mesures de débit dans l´industrie
- Réequipement ou remplacement de points de mesures existants et autres applications
Données techniques
| Généralités | |
|---|---|
| Principe de mesure | Différence ultrasonore de temps de transit (corde de vitesse) |
| Fréquence de mesure | 0,9 à 1,2 MHz |
| Plage de vitesses |
|
| diamètre intérieur du tuyau | 0,1…12 m (DN100…DN12000) |
| Précision | Vitesse d'écoulement (vmoyenne) sur la corde ±0,1 % de la valeur mesurée |
| Degré de protection | IP 68 |
| Agrément Ex | ATEX / IECEx Zone 1 (optional) |
| Température de service | -20 °C à +50 °C |
| Température de stockage | -30 °C à +70 °C |
| Longueurs de câble |
|
| Pression de service | max. 10 bars |
| Matériaux en contact avec le milieu | Inox 3161.4571, CFK (Carbon) |
Mesure de la température à l'aide de la vitesse du son |
|
| Plage de mesure | 0 °C…+60 °C |
| Précision de mesure | ±1 K |
Sous réserves de modifications techniques.
